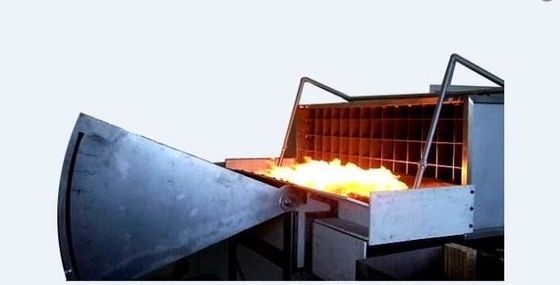

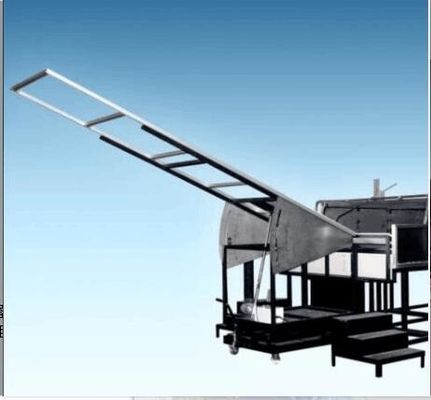

Εξοπλισμός δοκιμής πυρκαγιάς ελεγκτών UL790 ευφλέκτου οικοδομικών υλικών των καλυμμάτων στεγών

Εξοπλισμός δοκιμής ευφλέκτου, εξοπλισμός δοκιμής πυρκαγιάς UL 790 των καλυμμάτων στεγών

Εισαγωγή των οργάνων

Το σύστημα δοκιμής καύσης στεγών είναι ένα όργανο για μιμείται τους πραγματικούς όρους για να αξιολογήσει την αντίσταση πυρκαγιάς των στεγών και των συστατικών. Κάτω από αυτό το circumsance A1.82m, το Β 2.4m και το Γ 3.9m στο βαθμό A~C βαθμολογούν για την αξιολόγηση του δείγματος. Συγχρόνως, μπορεί να εφαρμοστεί στη δοκιμή retardancy φλογών των φωτοβολταϊκών τμημάτων κυττάρων.

Τεχνικές παράμετροι

Δοκιμή ευφλέκτου ASTM Ε 108 του υλικού επιστρώματος στεγών
UL790 δοκιμή ευφλέκτου του υλικού επιστρώματος στεγών
Δοκιμή ευφλέκτου NFPA 256 του υλικού επιστρώματος στεγών
Συνέλευση κυττάρων IEC 61730-2 φωτοβολταϊκή, παράρτημα Α, δοκιμή πυροπροστασίας, διάδοση φλογών

Κύρια χαρακτηριστικά γνωρίσματα

a. Υλικό υλικού κατασκευής σκεπής κοντραπλακέ, μέγεθος: 1300 (ψ) Χ 1000 (δ) Χ 120 (η), που χρησιμοποιείται για την εγκατάσταση των δειγμάτων δοκιμής.

b. Ένας μη εύφλεκτος πίνακας δοκιμής που εγκατέστησε στο τέλος του πίνακα δοκιμής μπορεί να αποτρέψει την αποτυχία από κάτω από τον πίνακα δοκιμής.

c. Ο με φόρμα βεντάλιας πίνακας ανοξείδωτου μπορεί να ρυθμίσει τη γωνία δοκιμής, το μέγεθος είναι: 1440 (λ) Χ 940 (η) χιλ.

d. Το κύριο πλαίσιο χρησιμοποιείται για να υποστηρίξει την υποστήριξη δοκιμής και είναι μια αντιδιαβρωτική δομή χάλυβα, το μέγεθος είναι: 1020 (λ) Χ 1000 (δ) Χ 1473 (η) χιλ.

e. Η άφλεκτη συνέλευση πινάκων που τοποθετήθηκε στο μπροστινό μέρος του πλαισίου μιμήθηκε τις μαρκίζες και τα γείσα και η φλόγα από τον καυστήρα για να επεκτείνει το δείγμα, το μέγεθος είναι: 330 (ψ) Χ 2130 (δ) Χ 584 (η) χιλ.

f. Το ποσοστό ροής αέρα της επιτροπής δοκιμής είναι 19 + 8 km/h (5.5m/sec) και διαμόρφωσε τον έλεγχο ανεμόμετρων.

g. Ο ανεξάρτητος σωλήνας σπασμών μπορεί να εξαγάγει τον αέρα από έξω από το εργαστήριο.

h. Ο αεραγωγός είναι εξοπλισμένος με ένα κυψελωτό φίλτρο και έναν κολπίσκο αερίου για να εγκαταστήσει το φύλλο οδηγών.

i. Το διευθετήσιμο φύλλο αναταραχής σε έναν αγωγό που ενισχύει τη ταχύτητα ανέμου και μειώνει την αναταραχή. Το ανοξείδωτο δεν θα αλλάξει τη θέση με την αλλαγή της πίεσης αέρα.

j. Το υλικό αεραγωγών αποτελείται από το ανοξείδωτο με το αντιδιαβρωτικό και η υψηλής θερμοκρασίας αντίσταση, το μέγεθος είναι: 2130 (ψ) Χ 762 (η) Χ 3000 (λ) χιλ.

k. Ο ανεμιστήρας είναι 220V, 50HZand τριφασικό. Η ταχύτητα ανέμου μπορεί να ρυθμιστεί αυτόματα με το αντίστροφο σύστημα. Το ελάχιστο ποσοστό ροής είναι 300m3/min.

l. Reverser έχει τη λειτουργία της απείρως μεταβλητής ταχύτητας, η οποία μπορεί να ρυθμίσει τη λειτουργία μεταξύ 0-100%.

m. Οι καυστήρες αερίου (για τη διαλείπουσα πυρκαγιά, τη διάδοση φλογών και τη δοκιμή εμπορικών σημάτων πετάγματος) 1.12M μακρύ, η διάμετρος 60.3mm και στην πλευρά της επιτροπής δοκιμής σκίζουν ένα πλάτος 0.91M 12.7mm πολύ.

n. Ο καυστήρας αερίου μπορεί να παρέχει 22000Btu/min (387kWh) και μπορεί αυτόματα να ρυθμίσει το ποσοστό ροής αερίου σύμφωνα με τρία είδη βαθμών καύσης του Α, του Β και του Γ.

o. Το αυτόματο σύστημα ανάφλεξης εξασφαλίζει την ασφάλεια της δοκιμής. Και ελάχιστη πίεση του ηλεκτροδίου ανάφλεξης είναι ο μετρητής μαζικής ροής 1.8kVp, ο οποίος ελέγχει το ποσοστό ροής αερίου σύμφωνα με τα διαφορετικά πρότυπα. Κατηγορία Α & Β: 21000 ~ 22000 Btu/ελάχιστα (369 ~ 387 KWH) 10 λεπτά, κατηγορία Γ: 18000 ~ 19000 Btu/ελάχιστα (316 ~ 334 KWH) 4 λεπτά.

p. Το σύστημα αποκτήσεων στοιχείων γράφεται στη γλώσσα προγράμματος LabView. Και ο πίνακας αποκτήσεων στοιχείων παρέχεται επιχείρηση Νι των Ηνωμένων Πολιτειών.

q. Το σύστημα αποκτήσεων στοιχείων αποτελείται από τα ακόλουθα μέρη:

① δεκαεξάμπιτη ενότητα εισαγωγής θερμοηλεκτρικών ζευγών

② δεκαεξάμπιτη ενότητα εισαγωγής μετατροπής ενότητας

③ ενότητα εισαγωγής στοιχείων και παραγωγής

④ ενότητα παραγωγής μετατροπής ενότητας 12 μπιτ

⑤ 4 και 8 backplates γουρνών

Χρονική ενότητα ⑥ Labview

Χρόνος ⑦ Labview/ενότητα Ethernet

r. Συγκρότημα ηλεκτρονικών υπολογιστών

s. Το σύστημα δοκιμής εμπορικών σημάτων παρέχει σε έναν καυστήρα αερίου μια φλόγα ικανή το καίγοντας υλικό και η θερμοκρασία καυστήρων αερίου μπορεί να προσαρμοστεί σε 880± 10 Γ

t. Ένα πλέγμα μετάλλων μπορεί να υποστηρίξει το υλικό και ο δίσκος είναι περιστρέψιμος για να διευκολύνει την πλήρη καύση του υλικού.
