Η αίθουσα δοκιμής φλογών καλωδίων για τα ηλεκτρικά καλώδια κάτω από την πυρκαγιά ρυθμίζει την ακεραιότητα κυκλωμάτων

Η αίθουσα δοκιμής φλογών καλωδίων για τα ηλεκτρικά καλώδια κάτω από την πυρκαγιά ρυθμίζει την ακεραιότητα κυκλωμάτων

Πρότυπα

IEC 60331-21

Δοκιμές για τα ηλεκτρικά καλώδια υπό τους όρους πυρκαγιάς - ακεραιότητα κυκλωμάτων - μέρος 21: Διαδικασίες και απαιτήσεις - καλώδια της εκτιμημένης τάσης μέχρι και συμπεριλαμβανομένου 0,6/1,0 kV

Προδιαγραφή

2. Η μηχανή δοκιμής καύσης ακεραιότητας καλωδίων και γραμμών καλωδίων σχεδιάζει την αρχή:

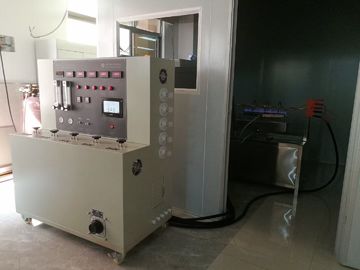

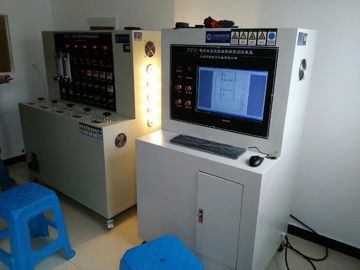

Ο ελεγκτής πυρκαγιάς καλωδίων και ακεραιότητας καλωδίων διαιρείται σε τρία μέρη: το κιβώτιο καύσης, το πλαίσιο καύσης, και το κιβώτιο ελέγχου, τα οποία είναι χωριστά κινητά. Κάθε συσκευή είναι εξοπλισμένη με τους τροχίσκους στο κατώτατο σημείο για την εύκολες μετακίνηση και την υγιεινή. Μια συσκευή που χρησιμοποιείται για τα καλώδια και τα καλώδια που απαιτούν την ακεραιότητα γραμμών κατά το χρησιμοποίηση μιας φλόγας με μια θερμοκρασία περισσότερο από 750 ° Γ (έλεγχος της παραγωγής θερμότητας) για τη μεμονωμένη δοκιμή πυρκαγιάς

Η καύση ακεραιότητας καλωδίων και γραμμών καλωδίων εξετάζει τις τεχνικές παραμέτρους μηχανών:

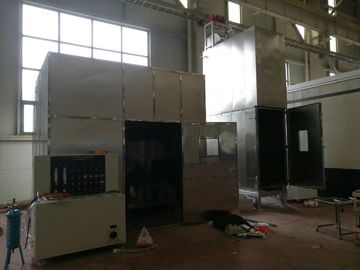

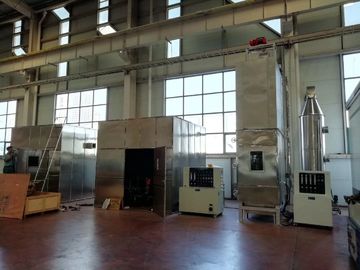

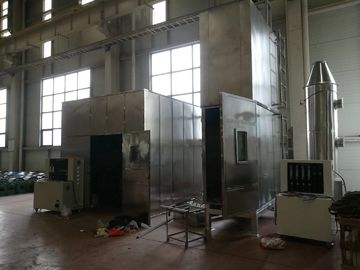

1. Σχέδιο της αίθουσας καύσης

Καθορίζεται στο υποστήριγμα σιδήρου γωνίας με ένα κατάλληλο υλικό για να διαμορφώσει την ολόκληρη κυβική αίθουσα καύσης.

Αίθουσα καύσης: εσωτερικές διαστάσεις: 3M Χ 3M Χ συνολικοί 27 κυβικοί μετρητές της 3M.

Μπορέστε να είστε δομή τουβλότοιχος ή δομή πιάτων χάλυβα, που επιλέγεται από τους πελάτες

2. Θήκη δειγμάτων: Το δείγμα αποτελείται από δύο ή τρεις υποστηρίξεις δαχτυλιδιών μετάλλων με μια εσωτερική διάμετρο περίπου 150 χιλ.

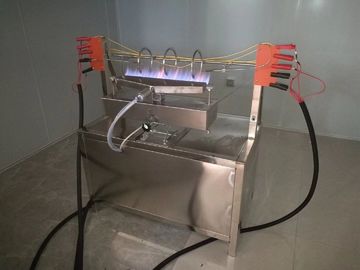

3. Καίγοντας συσκευή:

(1) λυχνία συγκόλλησης: Ένας καυστήρας αερίου προπανίου με ένα ονομαστικό μήκος 500 χιλ. και ενός πλάτους 15 χιλ. για ένα ακροφύσιο με έναν venturi αναμίκτη.

(2) μετρητής ροής: μετρητής ροής αέρα: 80L/min, μετρητής ροής προπανίου: 5L/min

(3) η σύνθεση του συστήματος ελέγχου λυχνιών συγκόλλησης: ρυθμίζοντας βαλβίδα πίεσης, πιεζοηλεκτρικό igniter, συσκευή κατάσβεσης φωτιάς, θερμοηλεκτρικό ζεύγος ελέγχου θερμοκρασίας,

Πηγή αερίου (που είναι κύρια από την επιχείρησή σας), συσκευή ανάφλεξης, αγωγός υγραερίου, μετρητής ροής, venturi αναμίκτης,

Λυχνία συγκόλλησης, βαλβίδα σφαιρών, γραμμή αέρα, μπουκάλι συμπιεσμένου αέρα (που είναι κύριο από την επιχείρησή σας)

(4) χρονόμετρο: 0~99.99s/m/h μπορεί να τεθεί αυθαίρετα

(5) συσκευή ανάφλεξης: για την αυτόματη ανάφλεξη

(6) ελεγκτής θερμοκρασίας: αποτελείται από δύο τμήματα ελέγχου θερμοκρασιών,

Σειρά θερμοκρασίας: 0~1000°C μπορεί να τεθεί αυθαίρετα.

4. Φορτίο γραμμών:

(1) μετασχηματιστής δοκιμής: 3000VA τρία (2) τάση δοκιμής: AC1000V

(3) ρεύμα δοκιμής: 3A
