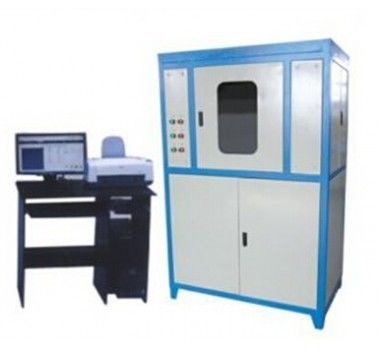

Ελεγκτής συστημάτων θερμικής αγωγιμότητας για το μέτρο η θερμική αγωγιμότητα των υλικών θερμικής μόνωσης

Ελεγκτής συστημάτων θερμικής αγωγιμότητας

Εφαρμογή

Εφαρμόσιμος σε: η θερμική αγωγιμότητα των ξηρών δειγμάτων δοκιμής αργίλου και άμμου, η θερμική αντίσταση του δείγματος πρέπει να είναι μεγαλύτερη από 0.1m2.K/W. Ο μετρητής ροής θερμότητας χρησιμοποιείται για να ανιχνεύσει τη θερμική αγωγιμότητα και τη θερμική αντίσταση του αργίλου, της άμμου, κ.λπ., και ο υπολογιστής είναι πλήρως αυτοματοποιημένος για να παραγάγει μια πειραματική έκθεση. Το όργανο χρησιμοποιεί μια σταθερή καυτή θερμοκρασία επιφάνειας σε μια πλευρά του δείγματος. Η θερμότητα μεταφέρεται στην κρύα επιφάνεια (θερμοκρασία δωματίου) μέσω του δείγματος, και η μεταφερμένη ροή θερμότητας μετριέται για να υπολογίσει τη θερμική αγωγιμότητα και τη θερμική αντίσταση. Ειδικά εξοπλισμένο με το γεωτεχνικό κύλινδρο δειγμάτων και τη συγκεκριμένη συσκευή δοκιμής ικανότητας θερμότητας, μπορεί να χρησιμοποιηθεί για τη θερμική ανάλυση και τη συγκεκριμένη μέτρηση ικανότητας θερμότητας του χώματος όπως ο άργιλος και η άμμος.

Τεχνικές παράμετροι

Αρχή εργασίας
 Ελεγκτής θερμικής αγωγιμότητας, που χρησιμοποιεί τη διπλή μετρώντας συσκευή δοκιμαστικού κομματιού, προστατευτική ομάδα καυτών πιάτων: συσκευασία
Συμπεριλαμβανομένης της μονάδας θέρμανσης και της δροσίζοντας μονάδας.
Η μονάδα θέρμανσης πρέπει να διαιρεθεί σε κεντρική μετρώντας μονάδα και μονάδα φρουράς που περιβάλλει τη μετρώντας μονάδα που χωρίζεται από ένα χάσμα και είναι εξοπλισμένη με μια θερμότητα - μονώνοντας συσκευή.
Η καυτή μονάδα υιοθετεί μια διπλή καυτή θερμάστρα επιφάνειας, και το κρύο πιάτο και η διπλή καυτή επιφάνεια τακτοποιούνται symmetrically. Το πάχος του δοκιμαστικού κομματιού τίθεται ως στόχος να κινήσει το διάστημα του κρύου πιάτου, και το δοκιμασμένο κομμάτι τοποθετείται κάθετα σε δύο επίπεδα πιάτα που έχουν έναν σταθερό παράλληλο θερμοκρασίας ο ένας στον άλλο. Στο σταθερό κράτος, το μετρώντας μέρος του δοκιμαστικού κομματιού έχει μια σταθερή ροή θερμότητας, και το μονοδιάστατο σταθερό ποσοστό ροής θερμότητας Q που διατρέχει της μετρώντας μονάδας, η περιοχή Α της μετρώντας μονάδας, η διαφορά ΔT θερμοκρασίας της κρύας και καυτής επιφάνειας του δοκιμαστικού κομματιού μπορεί να μετρηθεί με τη μέτρηση του σταθερού κράτους. Υπολογίστε τη θερμική αντίσταση Ρ του δοκιμαστικού κομματιού, και σύμφωνα με το πάχος του δοκιμαστικού κομματιού, η θερμική αγωγιμότητα του δοκιμαστικού κομματιού μπορεί να υπολογιστεί ακριβώς.
