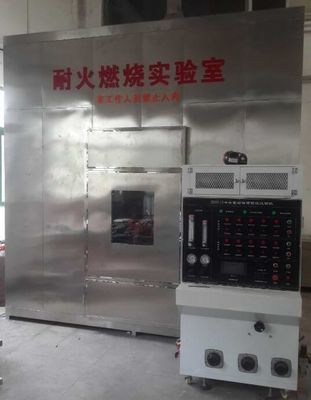

BS6387 καλώδιο εξοπλισμού δοκιμής πυρκαγιάς που απαιτείται για να διατηρήσει την ακεραιότητα κυκλωμάτων υπό τους όρους πυρκαγιάς

BS6387 συσκευή δοκιμής για το καλώδιο που απαιτείται για να διατηρήσει την ακεραιότητα κυκλωμάτων υπό τους όρους πυρκαγιάς

Περίληψη

Αυτή η συσκευή δοκιμής για την αντίσταση στην πυρκαγιά των καλωδίων που απαιτείται
για να διατηρήσουν την ακεραιότητα κυκλωμάτων υπό τους όρους πυρκαγιάς. Ισχύει στα καλώδια
εκτιμημένη τάση που δεν υπερβαίνει 600/1 000 Β και της γενικής διαμέτρου λιγότερο από ή
ίσος σε 20 χιλ.

Συμμορφώνεται σε τυποποιημένο BS6387

Η δοκιμή που δίνεται σε αυτά τα βρετανικά πρότυπα ισχύει στα καλώδια που έχουν δύο ή περισσότεροι
μονωμένοι αγωγοί, εάν τα καλώδια ενσωματώνουν ή όχι άλλου μεταλλικού
στοιχεία όπως ο προστατευτικός αγωγός τεθωρακισμένων, οθόνης ή κυκλωμάτων. Η δοκιμή είναι επίσης
εφαρμόσιμος στα καλώδια που έχουν έναν μονωμένο αγωγό υπό τον όρο ότι το καλώδιο
ενσωματώνει τουλάχιστον ένα άλλο μεταλλικό στοιχείο. Η δοκιμή δεν ισχύει
καλώδια που δεν έχουν έναν μονωμένο αγωγό αλλά κανένα άλλο μεταλλικό στοιχείο

Σύνθεση εξοπλισμού

1.Resistance στη μόνη δοκιμή πυρκαγιάς

Η αντίσταση στο πεδίο δοκιμών πυρκαγιάς περιλαμβάνει το ακόλουθο μέρος: σύστημα υποστήριξης καλωδίων, συνεχής συσκευή ανίχνευσης, πηγή θερμότητας.

Σύστημα υποστήριξης καλωδίων: Οι σφιγκτήρες καλωδίων τα σακάκια καλωδίων πλευρικά μέσω των συνδετήρων. Το μέσο μέρος του καλωδίου καθορίζεται από δύο δαχτυλίδια μετάλλων (απόσταση 300mm απόστασης), και το δαχτυλίδι μετάλλων στηρίζεται στα άλλα μέρη μετάλλων της συσκευής. Η συσκευή υποστήριξης καλωδίων παρουσιάζεται στο σχήμα 1. Για τα καλώδια χωρίς διάμετρο λιγότερο από 10mm τεθωρακισμένων, ή άλλα καλώδια που έχουν τη σημαντική μετατόπιση κατά τη διάρκεια της δοκιμής, υπάρχουν 3 δαχτυλίδια μετάλλων, κάθε ένα που καθορίζεται στο αρχικό δαχτυλίδι μετάλλων περίπου 150mm.

2. Συνεχής συσκευή ανίχνευσης: Αφήστε το τρέχον πέρασμα μέσω όλων των πυρήνων του καλωδίου, τριφασικού αστέρι-συνδεμένου μετασχηματιστή ή τριών μονοφασικών μετασχηματιστών (ή ένας μονοφασικός μετασχηματιστής εάν η δοκιμή είναι ένα καλώδιο ενιαίος-πυρήνων), και υπάρχει αρκετά η δυνατότητα να διατηρηθεί ένα μέγιστο - επιτρεπόμενο ρεύμα διαρροής 3A στην τάση δοκιμής. Συνδέστε έναν λαμπτήρα με κάθε καλώδιο πυρήνων στο άλλο άκρο του καλωδίου και εφαρμόστε ένα ρεύμα περίπου 0.25A στην εκτιμημένη τάση του καλωδίου.

3.Heat πηγή:
1. Η θερμότητα είναι 610 χιλ. μακρύς σωληνοειδής καυστήρας αερίου που μπορεί βίαια να παρέχει το μεθάνιο και τη φλόγα εντατικά.
2. Μέτρηση θερμοκρασίας: Ένα θερμόμετρο διαμέτρων 2mm τοποθετείται κοντά στον κολπίσκο αέρα, παράλληλο στον καυστήρα επάνω από 75mm
3. Θερμοκρασία και χρόνος φλογών δοκιμής: (δείτε το βαθμό καύσης BS6387)
650. Γ ± 40 °C - 3 ώρες
Β 750. Γ ± 40 °C - 3 ώρες
Γ 950. Γ ± 40 °C - 3 ώρες
S 950. Γ ± 40 °C -20 λεπτά

4. Δείγμα καλωδίων: Το δείγμα είναι ένα τμήμα ολοκληρωμένου προϊόντος, περισσότερο από 1200 χιλ., και 100 χιλ. της θήκης και καλύπτει το στρώμα αφαιρείται και στις δύο άκρες. Τα καλώδια στις άκρες του καλωδίου πρέπει να είναι σύμφωνα με τις ηλεκτρικές συνδέσεις.
5. Τάση δοκιμής: 200~1000V διευθετήσιμος

Τι οι διαφορετικοί τύποι πυρκαγιών εξετάζουν;
Δοκιμή πυρκαγιάς – όπως η αντίδραση και η αντίσταση στη δοκιμή πυρκαγιάς των υλικών και των δομών, και η δοκιμή απόδοσης των τμημάτων και των συστημάτων καταστολής πυρκαγιάς (π.χ. πυροσβεστήρες και ψεκαστήρες), των συστημάτων ανίχνευσης και συναγερμών και των καλωδίων, και των συστημάτων εξαερισμού καπνού και θερμότητας.
