5% ενδιάμεσος θερμιδομετρητής κλίμακας ακρίβειας ASTM E1623

Ενδιάμεσος θερμιδομετρητής κλίμακας ASTM E1623

1.Product εισαγωγή

Ενδιάμεσος θερμιδομετρητής κλίμακας, που χρησιμοποιείται για να μετρήσει τα χαρακτηριστικά καύσης των δειγμάτων που εκτίθενται κάθετα σε μια συγκεκριμένη πηγή ακτινοβολίας

2.Technical παράμετροι

• 2.1 ο εξοπλισμός περιλαμβάνει ένα ακτινοβόλο πιάτο, ένα μοντάρισμα δειγμάτων - υποστήριγμα, ένα σύστημα συλλογής αερίου σωλήνων και συλλογής αερίου δειγμάτων, μια ανάλυση αερίου και ένα στοιχείο - σύστημα επεξεργασίας, και ένα σύστημα εφοδιασμού υγραερίου
• 2.2 το ακτινοβόλο μοντάρισμα επιτροπής - το υποστήριγμα ενώνεται στενά από έναν 50*50mm τετραγωνικό σωλήνα, και η επιφάνεια είναι ντυμένη με ένα μαύρο επίστρωμα, το οποίο μπορεί αποτελεσματικά να αυξήσει τη ζωή υπηρεσιών. Ο τετραγωνικός σωλήνας μπορεί να δροσιστεί από το δροσίζοντας νερό για να αποτρέψει τη θερμική παραμόρφωση
• 2.3 το πιάτο ακτινοβολίας αποτελείται από ένα υψηλής θερμοκρασίας ανθεκτικό κεραμικό πιάτο, και η επιφάνεια μπορεί να διαμορφώσει μια πυρκαγιά-ελεύθερη υπέρυθρη πηγή ακτινοβολίας, και η ένταση είναι περισσότερο από 50kw/m2
• 2.4 το μέγεθος ενός ενιαίου κεραμικού δίσκου είναι 95*158mm, 4 κομμάτια διαμορφώνουν μια ενότητα, συνολικά 27 ενότητες διαμορφώνουν μια πηγή ακτινοβολίας με ένα μέγεθος 1524*1330mm
• 2.5 εξοπλισμένος με τον πειραματικό καυστήρα, ο οποίος αναφλέγεται από την ηλεκτρική συσκευή μίζας
• 2.6 κάθε 3 ενότητες είναι χωριστά εξοπλισμένες με τη φυσώντας συσκευή, τη συσκευή ελέγχου φυσικού αερίου και Venturi τον αναμίκτη
• 2.7 το μοντάρισμα δειγμάτων - το υποστήριγμα ενώνεται στενά από το χάλυβα άνθρακα, ο οποίος μπορεί να αντισταθεί υψηλής θερμοκρασίας και να υποστηρίξει σταθερά τα δείγματα μέχρι 152mm παχύ
• 2.8 το μοντάρισμα δειγμάτων - το υποστήριγμα εγκαθίσταται στο καροτσάκι, και το δείγμα δοκιμής μπορεί να τοποθετηθεί γρήγορα και να αφαιρεθεί με το τραίνο στο έδαφος
• 2.9 εξοπλισμένη με τη ζυγίζοντας συσκευή, η ακρίβεια είναι τόσο χαμηλή όσο 1g
• 2.10 εξοπλισμένος με μια water-cooled προστατευτική κάλυψη για να προστατεύσει το δείγμα από μια θερμοκρασία επιφάνειας λιγότερο από 100°C πρίν εκτίθεται στην ακτινοβολία, και μπορεί να απομακρυνθεί από τη water-cooled προστατευτική κάλυψη μέσα σε 2 δευτερόλεπτα μέσω μιας πνευματικής συσκευής
• 2.11 εξοπλισμένος με ένα πυρόμετρο για να μετρήσει τη θερμοκρασία επιφάνειας του ακτινοβόλου πιάτου, με μια ακρίβεια τόσο χαμηλή όσο 1℃
• 2.12 ηλεκτρικό igniter καλωδίων θέρμανσης, που εγκαθίσταται στο κατώτατο σημείο και την κορυφή του δείγματος, που χρησιμοποιούνται για να αναφλέξει το δείγμα δοκιμής
• 2.13 water-cooled μετρητής ροής θερμότητας schmidt-Boelter, που μετρά τη σειρά 0-50kw/m2, ακρίβεια ±3%
• 2.14 η επιτροπή βαθμολόγησης ροής θερμότητας, φιαγμένη από πιάτο κάλυψης silicic οξέος 740kg/m3, μέγεθος 1000*1000*12.7mm, συνολικές 25 τρύπες βαθμολόγησης 5x5 τακτοποίησε στην επιφάνεια, που χρησιμοποιήθηκε για να βαθμολογήσει την ακτινοβόλο θερμότητα

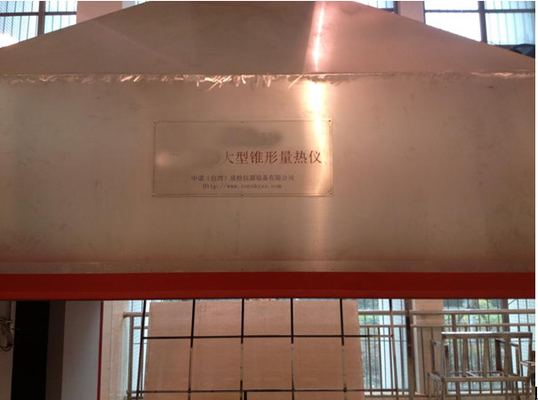

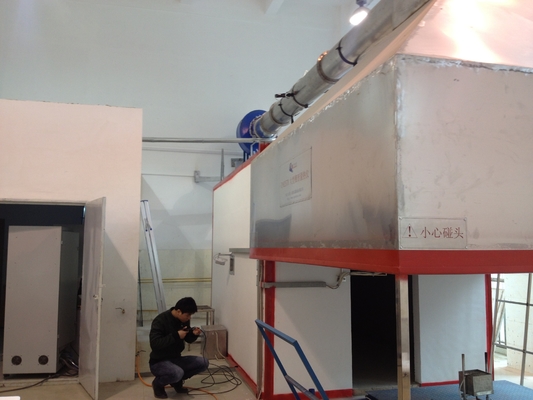

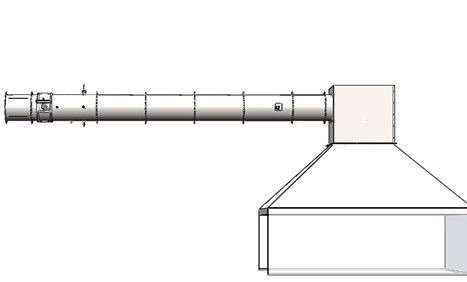

• 2.15 ο κωνικός συλλέκτης αερίου σωλήνων εγκαθίσταται άμεσα επάνω από το ζυγίζοντας πίνακα και το δείγμα. Το κατώτατο μέγεθος είναι 2440mm*2440mm και το ύψος είναι 1000mm. Η κορυφή του κωνικού συλλέκτη αερίου σωλήνων είναι ένα τετράγωνο 900mm*900mm*900mm. *900mm το πιάτο χάλυβα εγκαθίσταται στο τοπ τετράγωνο για να διαμορφώσει ένα αέριο σωλήνων homomixer
• 2.16 το πιό σύντομο μήκος του σωλήνα εξάτμισης ανοξείδωτου είναι περισσότερο από 5000mm, η διάμετρος είναι 400mm, και και οι δύο άκρες είναι εξοπλισμένες με το αέριο σωλήνων αναμιγνύοντας τις συσκευές
• 2.17 το σύστημα εξάτμισης καπνού έχει την ικανοποιητική ικανότητα να συλλέξει όλο το αέριο σωλήνων που παράγεται στη δοκιμή καύσης, ο όγκος εξάτμισης του ανεμιστήρα είναι συνεχώς διευθετήσιμος, και η ικανότητα εξάτμισης καπνού είναι περισσότερο από 8000m3/h
• 2.18 ο ανεμιστήρας εξάτμισης είναι ένας φυγοκεντρικός ανεμιστήρας, η εσωτερική δεξαμενή αποτελείται από το ανοξείδωτο, η θερμοκρασία είναι περισσότερο από 300 βαθμοί, και ο ανεμιστήρας μετατροπής συχνότητας χρησιμοποιείται για να ρυθμίσει την ταχύτητα

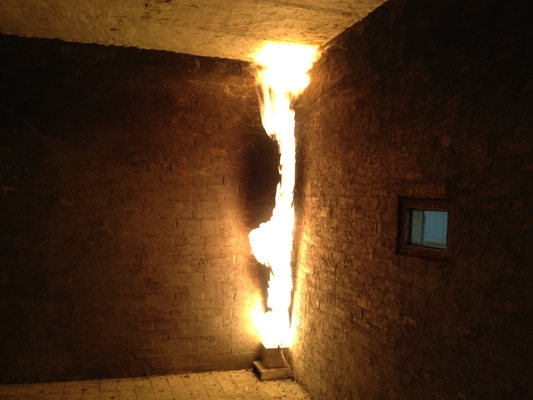

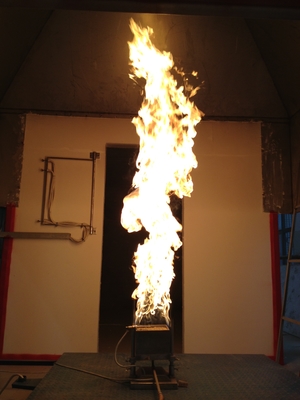

• 2.19 η ανάφλεξη του καυστήρα Sandbox υιοθετεί τη μέθοδο ανάφλεξης επιφάνειας, και δεν χρησιμοποιεί τη μίζα και άλλες μεθόδους ανάφλεξης με το χαμηλό ποσοστό επιτυχίας ανάφλεξης.
• 2.20 ο εισαγόμενος ελεγκτής μαζικής ροής, η σειρά είναι 0g/s-7g/s, η ακρίβεια ανάγνωσης είναι περισσότερο από 1,5%, και η μέγιστη δύναμη παραγωγής είναι 300KW
• 2.21 ένας σωλήνας με ένα μήκος 500mm έχει τρία ενσωματωμένα θερμοηλεκτρικά ζεύγη, και η θέση εγκαταστάσεων θερμοηλεκτρικών ζευγών είναι τουλάχιστον 400mm μακρυά από το συλλέκτη
• 2.22 η σωλήνωση με ένα μήκος 2155mm στην περιεκτική περιοχή μέτρησης είναι εξοπλισμένη με έλεγχο πίεσης, τρία θερμοηλεκτρικά ζεύγη, και μια συσκευή ελέγχων δειγματοληψίας αερίου
• 2.23 το σύστημα δειγματοληψίας αερίου σωλήνων, που αποτελείται από τα φίλτρα αιθάλης, κρύες παγίδες, ξεραίνοντας στήλες, αντλίες και υγροί ρυθμιστές αποβλήτων, πρέπει να είναι σε θέση να εξασφαλίσει την αποτελεσματική αποκομιδή των δειγμάτων αερίου σωλήνων και την αφαίρεση του υγρού αποβλήτων
• 2.24 εισαγόμενη αντλία διαφραγμάτων, ποσοστό ροής: 33L/min, κενό: 700 ㎜Hg, πίεση: 2.5 φραγμός
• 2.25 το κεφάλι φίλτρων του αμερικανικού φίλτρου αιθάλης του PARKER αποτελείται από στερεό PTFE, με το υλικό φίλτρων 0.5um PTFE μέσα
• 2.26 το κεφάλι φίλτρων του φίλτρου υγρασίας αποτελείται από στερεό PTFE, και το κατώτατο υγρό μπορεί να στραγγιχτεί μέσω της παγίδας
• 2.27 συμπυκνωτής τύπων συμπιεστών, ικανότητα 320KJ/h, σταθερότητα ψύξης σημείου δροσιάς 0,1 βαθμοί, στατική αλλαγή 0.1K, βαθμός IP20 σημείου δροσιάς προστασίας
• 2.28 εισαγόμενο rotameter με μια σειρά 0-1L/min.
• 2.29 τρία ΩΜΕΓΑ θερμοηλεκτρικά ζεύγη, που είναι διάμετρος 0.5mm θωρακισμένη μόνωσαν τα θερμοηλεκτρικά ζεύγη Κ-τύπων. Οι επαφές πρέπει να βρεθούν σε ένα κυκλικό τόξο με μια ακτίνα του χιλ. (87±5) από τον άξονα, με μια συμπεριλαμβανόμενη γωνία 120 °
• 2.30 δύο σύνολα διπλής κατεύθυνσης ελέγχων συνδέονται με τους εισαγόμενους αισθητήρες πίεσης με μια σειρά τουλάχιστον του PA (0-100) και μια ακρίβεια ±2Pa. Ο χρόνος απόκρισης της παραγωγής 90% του αισθητήρα πίεσης είναι στο περισσότερο 1s
• 2.31 ο έλεγχος δειγματοληψίας αερίου συνδέεται με το ρυθμιστή αερίου και τη συσκευή ανάλυσης αερίου κολπίσκων Ο2 και του CO2. Η ακρίβεια της συσκευής ανάλυσης οξυγόνου είναι 0,02%, και ο χρόνος απόκρισης δεν είναι όχι περισσότερος από 12 δευτερόλεπτα
• 2.32 η εισαγόμενη συσκευή ανάλυσης οξυγόνου πρέπει να είναι paramagnetic τύπου και μπορεί να μετρήσει τουλάχιστον 16%-21% (V/V) 02. Ο χρόνος απόκρισης της συσκευής ανάλυσης οξυγόνου δεν πρέπει να υπερβεί 12s. Μέσα σε 30min, την κλίση και το θόρυβο της συσκευής ανάλυσης όχι περισσότεροι από 100×10-6. Η παραγωγή της συσκευής ανάλυσης στο σύστημα αποκτήσεων στοιχείων πρέπει να έχει ένα μέγιστο ψήφισμα 100×10-6
• 2.33 η εισαγόμενη συσκευή ανάλυσης διοξειδίου του άνθρακα πρέπει να είναι τύπος IR και μπορεί να μετρήσει το CO2 με μια συγκέντρωση τουλάχιστον 0%-10%, και η γραμμικότητα της συσκευής ανάλυσης πρέπει να είναι τουλάχιστον 1% του συνόλου - κλίμακα. Ο χρόνος απόκρισης της συσκευής ανάλυσης δεν πρέπει να υπερβεί 12s. Η παραγωγή της συσκευής ανάλυσης στο σύστημα αποκτήσεων στοιχείων πρέπει να έχει ένα μέγιστο ψήφισμα 100×10-6
• 2.34 το οπτικό σύστημα μείωσης είναι ένας πυρακτωμένος ελαφρύς τύπος, ο οποίος εγκαθίσταται στο δευτερεύοντα σωλήνα του σωλήνα εξάτμισης καπνού με εύκαμπτο έναν κοινό και περιλαμβάνει τις ακόλουθες συσκευές:
• 2.35 ο λαμπτήρας είναι ένας πυρακτωμένος λαμπτήρας και χρησιμοποιείται σε μια θερμοκρασία χρώματος του Κ. (2900±100). Η παροχή ηλεκτρικού ρεύματος είναι ένα σταθερό άμεσο ρεύμα, και η τρέχουσα σειρά διακύμανσης είναι μέσα σε ±0.5% (συμπεριλαμβανομένης της βραχυπρόθεσμης και μακροπρόθεσμης σταθερότητας θερμοκρασίας,)
• 2.36 σύστημα φακών, που χρησιμοποιείται για να συγκεντρώσει το φως σε μια παράλληλη ακτίνα με μια διάμετρο τουλάχιστον 20mm. Η εκπέμπουσα φως τρύπα του φωτοκυττάρου πρέπει να βρεθεί στο σημείο εστίασης του φακού μπροστά από το, και η διάμετρός της (δ) πρέπει να εξαρτηθεί από το εστιακό μήκος (f) του φακού έτσι ώστε d/f είναι λιγότερο από 0,04
• 2.37 ο ανιχνευτής και ο εισαγόμενος έλεγχος φωτοδιόδων πυριτίου, το φωτοηλεκτρικό δωμάτιο ανίχνευσης έχουν 0,1% γραμμική σταθερότητα, σειρά μέτρησης 10 μπιτ, το φασματικό responsivity διανομής της φωτοδιόδου πυριτίου είναι σύμφωνο με ΣΥΝΕΡΓΆΤΕΣ (καμπύλη φωτισμού), η τυποποιημένη λειτουργία Β (γ) μπορεί να επιτύχει την ακρίβεια τουλάχιστον ±5%
• 2.38 ο χρόνος απόκρισης 90% του οπτικού συστήματος μείωσης δεν πρέπει να υπερβεί 3s
• 2.39 το σύστημα αποκτήσεων στοιχείων (που χρησιμοποιείται αυτόματα στα στοιχεία αρχείων), για το Ο2 και το CO2, η ακρίβεια είναι τουλάχιστον 100×10-6 (0,01%), για τη μέτρηση θερμοκρασίας, η ακρίβεια είναι 0.5℃, για όλα τα άλλα όργανα, η πραγματικού μεγέθους αξία 0,1% παραγωγής του οργάνου 0.1S για το χρόνο. Υιοθετήστε την ενότητα αποκτήσεων της Ταϊβάν Advantech
• 2.40 το σύστημα αποκτήσεων στοιχείων καταγράφει και αποθηκεύει τις ακόλουθες σχετικές τιμές τουλάχιστον κάθε 3s:
• Χρόνος, s
• Ποσοστό μαζικής ροής αερίου προπανίου που περνά μέσω του καυστήρα, mg/s
• Η διαφορά πίεσης του αμφίδρομου ελέγχου, PA
• Συγκέντρωση Ο2, (αέρας Β oxygen/V) %
• Συγκέντρωση του CO2, (αέρας άνθρακα dioxide/V Β) %
• Η τριών σημείων αξία θερμοκρασίας της περιεκτικής περιοχής μέτρησης, Κ.
• 2.41 τυποποιημένο λογισμικό δοκιμής, συμπεριλαμβανομένης της διάφορης βαθμολόγησης αισθητήρων, της βαθμολόγησης συστημάτων, και της διεπαφής λογισμικού για τις τεχνικές οδηγίες.
• Τι είναι θερμιδομετρητές χρησιμοποιούμενοι;
• Οι θερμιδομετρητές χρησιμοποιούνται για να μετρήσουν τον όγκο και τη θερμότητα που παράγονται κατά τη διάρκεια ενός ορισμένου χρονικού διαστήματος. Τη ροή περνούν μέσω μιας δεξαμενής που γεμίζουν εν μέρει με το νερό η του οποίου θερμική ικανότητα και το βάρος είναι γνωστό πριν από την αρχή του πειράματος.
