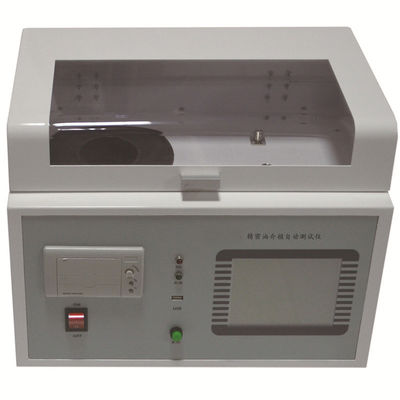

IEC 60247 ΔΟΚΙΜΑΣΤΗΣ ΔΙΗΛΕΚΤΡΙΚΗΣ ΑΠΩΛΕΙΑΣ ΚΑΙ ΑΝΤΙΣΤΑΣΤΙΚΟΤΗΤΑΣ ΜΟΝΩΤΙΚΟΥ ΛΑΔΙΟΥ

ΕισαγωγήΔοκιμαστής διηλεκτρικής απώλειας και αντίστασης λαδιού μόνωσης

Ο ελεγκτής αγωγιμότητας διηλεκτρικής απώλειας λαδιού μόνωσης χρησιμοποιείται για τη μόνωση λαδιού και άλλων υγρών μονωτικών μέσων διηλεκτρικής απώλειας γωνίας και δοκιμής αντίστασης όγκου της ολοκληρωμένης δομής οργάνων υψηλής ακρίβειας.Συμμορφώνεται πλήρως με το εθνικό πρότυπο GB/T 5654-2007 και το πρότυπο ισχύος DL/T421.
Πρότυπο ισχύος DL/T421.την εσωτερική ενσωμάτωση του κυπέλλου λαδιού απώλειας διηλεκτρικού, ελεγκτή θερμοκρασίας, αισθητήρα θερμοκρασίας, γέφυρα δοκιμής διηλεκτρικής απώλειας, τροφοδοτικό δοκιμής AC, τυπικό πυκνωτή, ελεγκτή υψηλής αντίστασης κ.λπ.
τροφοδοτικό δοκιμής, τυπικός πυκνωτής, μετρητής υψηλής αντίστασης, πηγή υψηλής τάσης συνεχούς ρεύματος και άλλα κύρια εξαρτήματα.Το τμήμα θέρμανσης υιοθετεί την πιο προηγμένη μέθοδο επαγωγικής θέρμανσης υψηλής συχνότητας.
Το τμήμα θέρμανσης υιοθετεί την πιο προηγμένη μέθοδο θέρμανσης επαγωγής υψηλής συχνότητας, η οποία έχει τα πλεονεκτήματα της μη επαφής μεταξύ του κυπέλλου λαδιού και του σώματος θέρμανσης, της ομοιόμορφης θέρμανσης, της γρήγορης ταχύτητας και του βολικού ελέγχου.
Βολικό και άλλα πλεονεκτήματα.Το δοκιμαστικό τροφοδοτικό AC υιοθετεί τη μέθοδο μετατροπής AC-DC-AC, αποφεύγοντας αποτελεσματικά τη διακύμανση της τάσης και της συχνότητας του δικτύου στο διηλεκτρικό
Ακόμα κι αν η γεννήτρια παράγει ηλεκτρική ενέργεια, το όργανο μπορεί επίσης να λειτουργήσει σωστά.Ο πυκνωτής εσωτερικού προτύπου είναι SF6
Τριπολικός πυκνωτής γεμάτος αέριο, οι διηλεκτρικές απώλειες και η χωρητικότητα του πυκνωτή δεν επηρεάζονται από τη θερμοκρασία και την υγρασία του περιβάλλοντος, διασφαλίζοντας τη συνέπεια του οργάνου στην ακρίβεια μετά από μακρά περίοδο χρήσης.
Αυτό διασφαλίζει ότι η ακρίβεια του οργάνου παραμένει σταθερή μετά από μακρά περίοδο χρήσης.
Το όργανο είναι εξοπλισμένο με μεγάλη οθόνη (320 × 240) με οθόνη αφής και εσωτερική ψηφιακή τεχνολογία, έξυπνη αυτόματη μέτρηση και πολλαπλούς τρόπους μέτρησης.
Οθόνη αφής (320 × 240), πλήρες κινεζικό μενού, κάθε βήμα έχει μια κινεζική προτροπή, τα αποτελέσματα των δοκιμών μπορούν να εκτυπωθούν.
Ο χειριστής δεν χρειάζεται επαγγελματική κατάρτιση για να μπορέσει να το χρησιμοποιήσει επιδέξια.

Χαρακτηριστικό γνώρισμα

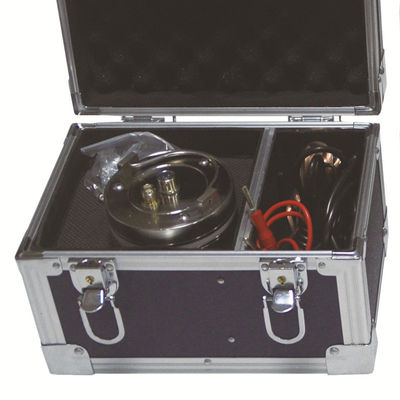

(1) Το κύπελλο λαδιού υιοθετεί τη δομή τριών ηλεκτροδίων που συμμορφώνεται με το εθνικό πρότυπο GB/T5654-20077/IEC 60247, με την απόσταση μεταξύ των πόλων των 2 mm, η οποία μπορεί να εξαλείψει την επίδραση της αδέσποτης χωρητικότητας και της διαρροής στη διηλεκτρική απώλεια αποτελέσματα δοκιμών.
(2) Το όργανο υιοθετεί επαγωγική θέρμανση μέσης συχνότητας και αλγόριθμο ελέγχου θερμοκρασίας PID.Η μέθοδος θέρμανσης έχει τα πλεονεκτήματα της μη επαφής μεταξύ του κυπέλλου λαδιού και του σώματος θέρμανσης, της ομοιόμορφης θέρμανσης, της γρήγορης ταχύτητας και του βολικού ελέγχου, έτσι ώστε η θερμοκρασία να ελέγχεται αυστηρά εντός του προκαθορισμένου εύρους σφάλματος θερμοκρασίας.
(3) Ο πυκνωτής εσωτερικού προτύπου είναι πυκνωτής τριών ηλεκτροδίων με αέριο SF6, η διηλεκτρική απώλεια και η χωρητικότητα του πυκνωτή δεν επηρεάζονται από τη θερμοκρασία και την υγρασία περιβάλλοντος, έτσι ώστε η ακρίβεια του οργάνου να είναι ακόμα εγγυημένη μετά από μεγάλο χρονικό διάστημα χρήσης.
(4) Το δοκιμαστικό τροφοδοτικό εναλλασσόμενου ρεύματος υιοθετεί τη μέθοδο μετατροπής AC-DC-AC, αποφεύγοντας αποτελεσματικά την επίδραση της διακύμανσης της τάσης και της συχνότητας του δικτύου στην ακρίβεια της διηλεκτρικής δοκιμής, ακόμη και αν η γεννήτρια παράγει ηλεκτρική ενέργεια, το όργανο μπορεί επίσης να λειτουργήσει σωστά.
(5) Τέλεια λειτουργία προστασίας.Όταν υπάρχει υπερβολική τάση, υπερβολικό ρεύμα, βραχυκύκλωμα υψηλής τάσης, το όργανο μπορεί να διακόψει γρήγορα την υψηλή τάση και να εκδώσει ένα προειδοποιητικό μήνυμα.Όταν ο αισθητήρας θερμοκρασίας αποτύχει ή δεν είναι συνδεδεμένος, εκδίδεται ένα προειδοποιητικό μήνυμα.
Υπάρχει ένα ρελέ περιορισμού θερμοκρασίας στον επαγωγικό κλίβανο θέρμανσης μέσης συχνότητας.Όταν η θερμοκρασία ξεπεράσει τους 120 βαθμούς, το ρελέ απελευθερώνεται και η θέρμανση σταματά.
(6) Εύκολη ρύθμιση των παραμέτρων δοκιμής.Εύρος ρύθμισης θερμοκρασίας 0~120℃, εύρος ρύθμισης τάσης AC
500 ~ 2200 V, εύρος ρύθμισης τάσης DC 300 ~ 500 V.
(7) Η χρήση μεγάλης οθόνης LCD, με οπίσθιο φωτισμό, καθαρή οθόνη.Φιλική διεπαφή ανθρώπου-μηχανής, απλώς ακολουθήστε τις προτροπές του κινεζικού μενού, εντολές εισαγωγής, το όργανο μπορεί να πραγματοποιήσει αυτόματα τη δοκιμή.Και αποθηκεύει και εκτυπώνει αυτόματα τα αποτελέσματα των δοκιμών.
(8) Το ρολόι πραγματικού χρόνου, η ημερομηνία και η ώρα δοκιμής μπορούν να αποθηκευτούν, να εμφανιστούν και να εκτυπωθούν με τα αποτελέσματα της δοκιμής.
(9) Λειτουργία βαθμονόμησης κυπέλλου άδειου ηλεκτροδίου.Μετρήστε την ηλεκτρική χωρητικότητα και τον συντελεστή διηλεκτρικής απώλειας του άδειου κυπέλλου ηλεκτροδίου για να κρίνετε την κατάσταση καθαρισμού και συναρμολόγησης του κενού κυπέλλου ηλεκτροδίου.Τα δεδομένα βαθμονόμησης αποθηκεύονται αυτόματα για να διευκολυνθεί ο ακριβής υπολογισμός της σχετικής χωρητικότητας και της ειδικής αντίστασης DC.

Τεχνικές παράμετροι

οι κύριες τεχνικές παράμετροι του κύπελλου λαδιού

(1) Απόσταση μεταξύ υψηλής και χαμηλής πίεσης 2mm
(2) Άδειο κύπελλο ηλεκτρική χωρητικότητα 60±2PF
(3) Η μέγιστη τάση δοκιμής βιομηχανική συχνότητα 2000V
(4) Άδειο κύπελλο διηλεκτρική απώλεια tgδ＜1×10-4
(5) Χωρητικότητα υγρού περίπου 40ml
(6) Υλικό ηλεκτροδίου από ανοξείδωτο χάλυβα
(7) Όγκος 70mm(D)×120mm(H)
