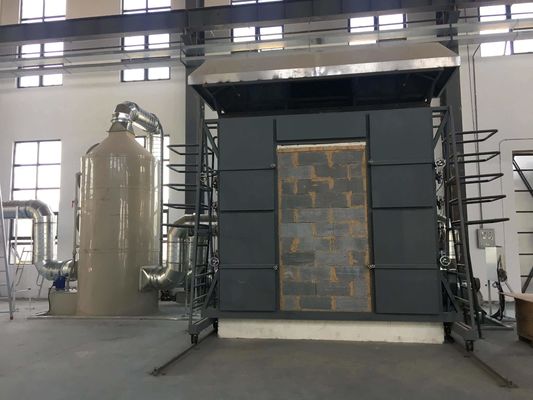

EN κάθετη δοκιμή αντίστασης πυρκαγιάς φούρνων 1365 των BS για τους φέροντες τοίχους μερών μη φορτίων

EN κάθετος φούρνος 1365 των BS για τη δοκιμή αντίστασης πυρκαγιάς για το φέρον μέρος 1 μη-φορτίων τοίχοι

Ι. πεδίο της εφαρμογής:

1.1 εφαρμόσιμος στη δοκιμή αντίστασης πυρκαγιάς των πορτών και των συνελεύσεων παραθυρόφυλλων που εγκαθίστανται στις ενάρξεις της κατακορύφου που χωρίζουν τα στοιχεία όπως οι αρθρωμένες πόρτες, πόρτες άξονα, οριζόντιες συρόμενες πόρτες, κάθετες συρόμενες πόρτες, (συμπεριλαμβανομένων των συρόμενων πορτών συνδέσεων και των τμηματικών πορτών), κυλώντας πόρτες, άλλη ολίσθηση, που διπλώνουν τις πόρτες, πόρτες χτυπημάτων, επιτροπές που μπορούν να κινηθούν στον τοίχο, κ.λπ., καθώς επίσης και η δοκιμή αντίστασης πυρκαγιάς της οικοδόμησης των πορτών με τις πόρτες χωρίς τις πόρτες και παραθυρόφυλλα.

ΙΙ. πρότυπα

2.1 συμμόρφωση με το τυποποιημένο EN 1364-1 των BS: 2015: «Δοκιμή αντίστασης πυρκαγιάς για το φέρον μέρος 1 μη-φορτίων: Τοίχοι

ΙΙΙ. κάθετα χαρακτηριστικά γνωρίσματα απόδοσης φούρνων κύρια:

3.1 ένας φούρνος μπορεί να χρησιμοποιηθεί για πολλαπλάσιους λόγους και μπορεί να είναι συμβατός με τα πολλαπλάσια πρότυπα.

3.2 υιοθετήστε τη μεγάλης ακρίβειας κάρτα αποκτήσεων για να συλλέξετε τα στοιχεία των διάφορων πτυχών όπως το ποσοστό θερμοκρασίας, πίεσης και ροής κάθε δρόμου, και να αναλύσετε, να επεξεργαστείτε και ελέγχου από το μικροϋπολογιστή για να παραγάγει τη σε πραγματικό χρόνο αναπαραγωγή των πραγματικών πληροφοριών κατά την διάρκεια της καύσης, και να παραγάγετε άμεσα τα αποτελέσματα από την ανάλυση και τον προσδιορισμό μικροϋπολογιστών ολόκληρη η μηχανή υιοθετεί όλες τις υψηλής ποιότητας συσκευές για να εξασφαλίσει ότι το σύστημα είναι υψηλού - ποιότητα, λειτουργία υψηλής ταχύτητας και προηγμένος.

3.3 υιοθετήστε τη μεγάλης ακρίβειας ενότητα καρτών + πολυ-κυκλωμάτων αποκτήσεων + οι PLC + τον υπολογιστή, και εφαρμόστε τον τρόπο αυτόματου ελέγχου PID, με την άριστες σταθερότητα, την επανάληψη και τη δυνατότητα αναπαραγωγής.

3.4 υιοθετώντας τη διεπαφή και LabView λειτουργίας Windών XP, ένα ειδικό λογισμικό ανάπτυξης για το σφαιρικό εξοπλισμό ακρίβειας, το ύφος διεπαφών είναι φρέσκο, όμορφο και απλό. Κατά τη διάρκεια της δοκιμής, τα αποτελέσματα μέτρησης επιδεικνύονται σε πραγματικό - ο χρόνος και η τέλεια καμπύλη σύρονται δυναμικά, και τα στοιχεία μπορούν να σωθούν, να διαβαστούν και να τυπωθούν - έξω μόνιμα. Με την υψηλή νοημοσύνη, τα καθοδηγημένα χαρακτηριστικά γνωρίσματα λειτουργίας επιλογών εύκολων και διαισθητικών, έτσι ώστε τα αποτελέσματα της δοκιμής είναι ακριβέστερα.

3.5 η ζωή του σχεδίου του φούρνου είναι περισσότερο από 15 έτη, και ο φούρνος χτίζεται με την αμερικανική τεχνολογία GOVMARK (Gomak). Δομή πέντε-στρώματος, όταν η εσωτερική θερμοκρασία 1300 ℃ στρώματος, η εξωτερική θερμοκρασία στρώματος είναι θερμοκρασία δωματίου μακριά ζωή υπηρεσιών, το υλικό μόνωσης του εσωτερικού στρώματος (που φορά τα μέρη) είναι εύκολο να αντικατασταθεί.

3.6 πολλαπλάσια συστήματα προστασίας ασφάλειας συμπεριλαμβανομένης της θερμικής προστασίας αεραγωγών, της προστασίας απελευθέρωσης πίεσης, της προστασίας διαρροής, της ανίχνευσης διαρροών αερίου, της προστασίας ασφάλειας γραμμών αερίου, της προστασίας ασφάλειας καυστήρων και άλλων εγκαταστάσεων ασφάλειας για να ενισχύσει τον παράγοντα ασφάλειας σε όλες τις πτυχές.

3.7 ο υψηλής θερμοκρασίας ζεστός αέρας που εξάγεται από το φούρνο είναι water-cooled και αερόψυκτος, και το νερό χρησιμοποιεί το κυκλοφορώντας νερό, το οποίο βελτιώνει τη διατήρηση της ενέργειας.

IV. κάθετο σχέδιο εφαρμοσμένης μηχανικής φούρνων δομικό του φούρνου

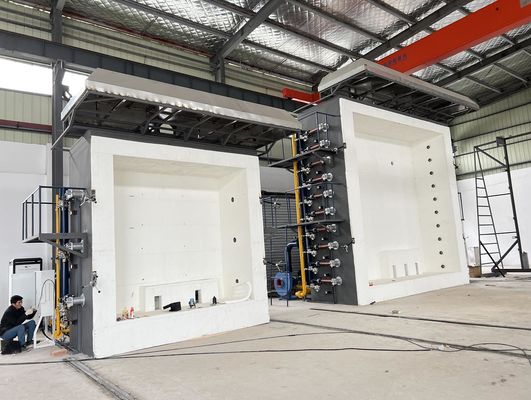

4.1 κατασκευή φούρνων: Ο φούρνος σχεδιάζεται για να διαρκέσει για περισσότερο από 15 έτη, και ο φούρνος χτίζεται χρησιμοποιώντας την τεχνολογία GOVMARK (Gomak) από τις ΗΠΑ. Η δομή πέντε-στρώματος, όταν το εσωτερικό στρώμα είναι 1300°C, η θερμοκρασία του εξωτερικού στρώματος είναι θερμοκρασία δωματίου μακριά ζωή υπηρεσιών, το υλικό μόνωσης (που φορά τα μέρη) του εσωτερικού στρώματος είναι εύκολο να αντικατασταθεί. Η δομή πέντε-στρώματος, από το εξωτερικό μέσα, είναι η ακόλουθη: το πρώτο στρώμα είναι ένα πλαίσιο χάλυβα το δεύτερο στρώμα χτίζεται με τα κόκκινα τούβλα ως περιφέρεια το τρίτο στρώμα είναι πυρίμαχος υψηλής θερμοκρασίας αμίαντος το τέταρτο στρώμα είναι πυρίμαχα τούβλα το πέμπτο στρώμα περιέχει το πυρίμαχο υψηλής θερμοκρασίας βαμβάκι ζιρκονίου, με μια πυρίμαχη θερμοκρασία 1600°C.

4.2 υψηλής θερμοκρασίας ανθεκτικά υλικά.

4.2.1 πυρίμαχα τούβλα: η θερμοκρασία χρήσης για την αντίσταση 1750 ℃, μακροπρόθεσμη υψηλής θερμοκρασίας αντίσταση 1600 ℃, φαινόμενο ειδικό βάρος 1.0g/cm3, συμπιεστική δύναμη υψηλότερης θερμοκρασίας θερμοκρασίας δωματίου υψηλότερη από 3.2MPa, 1400 ℃ η αλλαγή γραμμών 0,5%, θερμική αγωγιμότητα καλύτερα από 0.4W/m - Κ.

4.2.2 βιομηχανικός πυρίμαχος σύνδεσμος για τη σύνδεση: θερμοκρασία 1400℃ χρήσης.

4.2.3 υψηλής θερμοκρασίας ανθεκτικό βαμβάκι φούρνων: χρησιμοποιώντας ζιρκόνιο-περιέχοντας το πυρίμαχο υψηλής θερμοκρασίας βαμβάκι, πάχος 50mm, μια μακροπρόθεσμη πυρίμαχη θερμοκρασία 1600 ℃, βιομηχανικά υλικά μόνωσης κλιβάνων ειδικά.

4.3 υλικό για το πλαίσιο: η επιλογή σύμφωνα με το «βιομηχανικό εγχειρίδιο σχεδίου φούρνων» (τρίτη έκδοση), το κεφάλαιο 11 - δομικά μέρη για το φούρνο, παράγραφος 3 - επιλογή χάλυβα, το στυλοβάτη φούρνων, το δευτερεύοντα στυλοβάτη, την ακτίνα ποδιών αψίδων, την εγκάρσια δοκό δύναμης και τη ράβδο δεσμών, κ.λπ. επιλέγει το χάλυβα q235-α, το εξωτερικό πιάτο χάλυβα τοίχων φούρνων επιλέγει το χάλυβα q215-α. Υλικό χάλυβα φούρνων: περισσότερο από Q235 πιάτο χάλυβα φούρνων: πάχος ≥ 3mm. οριζόντιο φούρνων πλαίσιο χάλυβα σωμάτων υλικό χρησιμοποιώντας, αναπληρώσιμο.

4.4 μέγεθος φούρνων: 3000mm (W)*3000mm (H)*1500mm (δ).

4.5 δομή χάλυβα φούρνων και αντιδιαβρωτική επεξεργασία σωλήνων: χρησιμοποίηση τριών στρωμάτων του επιστρώματος, όλο το υψηλής θερμοκρασίας ανθεκτικό αντιδιαβρωτικό επίστρωμα, το εξωτερικό στρώμα μαύρος και γκρίζος.

4.5 ίδρυμα φούρνων δοκιμής, διάστημα χρήσης.

4.5.1 εξετάστε το ίδρυμα φούρνων: το ίδρυμα πρέπει για να είναι ισχυρό και επίπεδο, και η επίγεια φέρουσα πίεση είναι 750kg/m2.

4.5.2 το απαραίτητο ύψος πατωμάτων είναι επάνω από 5,5 μέτρα, και η συνολική περιοχή χρήσης της περιοχής δοκιμής, του θαλάμου ελέγχου, του δωματίου αερίου, του μέρους καθαρισμού και του δείγματος που κάνουν το μέρος είναι επάνω από 150 τετραγωνικά μέτρα.

4.5.3 περιβαλλοντικές απαιτήσεις: καλά - αερισμένος και εύκολος να λειτουργήσει. Δεν υπάρχει κανένα εύφλεκτο και εκρηκτικό υλικό γύρω. Συστήνεται να κρατήσει μακρυά από αστικό και τις κατοικήσιμες περιοχές και τις εγκαταστάσεις δομών χάλυβα.
