UL 1685 / UL 2556 Τυποποιημένο κατακόρυφο θάλαμο δοκιμών για την απελευθέρωση φλόγας και καπνού για καλώδια οπτικών ινών

UL 1685 / UL 2556 Τυποποιημένος κατά πλάτος θάλαμος δοκιμής για την απελευθέρωση φλόγας και καπνού για σύρμα, καλώδιο και καλώδια οπτικών ινών

Ι. Εφαρμογή

1.1 Εφαρμόζεται για τον έλεγχο των προτύπων καύσης φλόγας FT4 κάθετου Man Yan και εκπομπής καπνού του καλωδίου και του καλωδίου οπτικών ινών.

1.2 μέθοδος δοκιμής: το καλώδιο και το καλώδιο οπτικών ινών που συνδέονται κατακόρυφα με την καύση του ράφου, το τέλος της δοκιμής για τον έλεγχο του ύψους καύσης του καλωδίου και του καλωδίου οπτικών ινών και της παραγωγής καπνού.

ΙΙ.Συμμόρφωση με τα πρότυπα:

2.1 UL2556-2016 "Μέθοδοι δοκιμής συρμάτων και καλωδίων" τμήμα 9.6 "Δοκιμές φλόγας σε κάθετο δίσκο (μέθοδος 1-Κατάστημα δοκιμής σε κάθετο δίσκο και μέθοδος 2-FT4). -FT4) " και προσάρτημα H·

2.2 Συμμόρφωση με την UL1581-2019 "Πρότυπο αναφοράς για ηλεκτρικά σύρματα, καλώδια και ευέλικτα καλώδια", τμήμα 11.1.

και ευέλικτα καλώδια, τμήμα 1164, "Δοκιμή πυρκαγιάς σε κάθετη δεξαμενή FT4/IEEE 1202",

2.3 Συμμορφώνονται με το UL1685-2018 "Πρότυπο για δοκιμές διάδοσης πυρκαγιάς και εκπομπής καπνού σε κατακόρυφα δοχεία για ηλεκτρικά καλώδια και καλώδια οπτικών ινών".

Τρία, οι κύριες τεχνικές παραμέτρους:

3.1 Σύνθεση οργάνου: δοχείο δοκιμής, πύργος συλλογής καπνού, σωλήνες, πηγή ανάφλεξης, πλαίσιο δοκιμής, οπτικό σύστημα, συλλογή και επεξεργασία δεδομένων και άλλα εξαρτήματα.

3.2 Δωμάτιο δοκιμών:

3.2.1 Εσωτερικό μέγεθος: ύψος 3353 mm, μήκος 2438 mm, πλάτος 2438 mm·

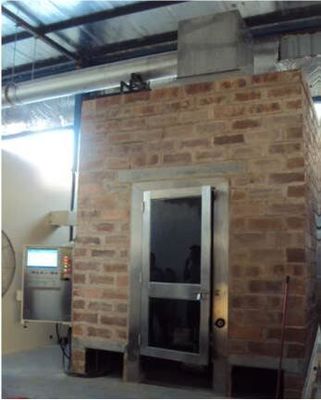

3.2.2 Διαμόρφωση: κατασκευασμένα από τετράγωνα από τούβλα (βλέπε σχήμα 1) ή από πάνελ από ανοξείδωτο χάλυβα με θερμική μόνωση (βλέπε σχήμα 2),

3.2.3 πόρτα πρόσβασης: υπάρχει πόρτα πρόσβασης μπροστά από τον θάλαμο δοκιμής, προδιαγραφής 2,1 m ύψος, 0,9 mm πλάτος, από ανοξείδωτο χάλυβα, με παράθυρο παρατήρησης,το παράθυρο παρατήρησης αποτελείται από σκληροποιημένο γυαλί- μέγεθος παρατήρησης παράθυρο για το τετράγωνο 457mm * 457mm, αριστερά και δεξιά πριν και μετά από συνολικά τέσσερα του ίδιου παρατήρησης παράθυρο,

3.2.4 Πύργος συλλογής καπνού: η κορυφή είναι κωνική, με γωνία κλίσης 40 μοίρες, εγκατεστημένη στον κώνο πάνω σε πύργο συλλογής καπνού μεγέθους 914 τετραγωνικών χιλιοστών.

3.2.5 Πηγή αέρα: Υπάρχουν τέσσερις εισόδους αέρα στο κάτω μέρος του θαλάμου δοκιμής, με το μπροστινό αριστερό και το δεξί 559mm*343mm μήκους και πλάτους,το μέσο της μπροστινής πλευράς (το κάτω μέρος της πόρτας) είναι 914mm*343mm, και η πλάτη έχει μήκος και πλάτος 2438 mm*305 mm·

3.2.6 Φωτισμός: υπάρχουν δύο φωτιστικοί φανοί εγκατεστημένοι στην αριστερή πλευρά του τεστ.

3.2.6 Δωλητήρας (συσκευή δοκιμής):

3.2.6.1 Δομή: αποτελείται από πλαίσιο από ανοξείδωτο χάλυβα πλάτους 305 mm, βάθους 76 mm και ύψους 2400 mm, με κάθε σκάλα στο κέντρο να απέχει 25 mm,και πέλματα σκάλας που αποτελούνται από ανοξείδωτο χάλυβα μήκους 305 mm και πλάτους 13 mm.

3.2.6.2 Εγκατάσταση χάλυβα στην κορυφή της παλέτας, με διαστάσεις 610 x 610 mm και πάχος 3,2 mm.

3.2.6.3 Η παλέτα τοποθετείται κατακόρυφα στο γεωμετρικό κέντρο του θαλάμου δοκιμών.

Ατσάλινη σκάλα, φλόγα, τροχόσπιτο

3.3 Πηγή ανάφλεξης του πιλότου:

3.3.1 από φακό αερίου προπανίου τύπου ταινίας και συνδυασμό μετρητή ροής και μικτήρα Venturi, το φακό για το επίπεδο δίσκο από ανοξείδωτο χάλυβα μήκους 341 mm, πλάτους 30 mm,η επιφάνεια φωτιάς του με 242 τρύπες διαμέτρου 1Αυτές οι τρύπες στο κέντρο της απόστασης των 3,2 mm, διαχωρίζονται σε τρεις σειρές, κάθε σειρά 81, 80 και 81, αντίστοιχα, κατανεμημένες στο ονομαστικό μέγεθος 257 mm * 5 mm.

3.3.2 Θέση της πηγής ανάφλεξης: Ο φακός τοποθετείται οριζόντια, 76 mm από την μπροστινή επιφάνεια του δείγματος καλωδίου και συμμετρικά προς τον άξονα της ατσάλινης σκάλας.Το σημείο ανάφλεξης του φακού βρίσκεται στο κέντρο της χάλυβα σκάλας μεταξύ των δύο διασταυρούμενων και απέχει τουλάχιστον 457 mm από το κάτω άκρο του δείγματος.

3.3.3 Μέτρο ροής:

3.3.3.1 χρησιμοποιείται μέτρο ροής μάζας·

3.3.3.2 Μετρητής ροής προπανίου: 230 mm3/s·

3.3.3.3 Μετρητής ροής αέρα: 1330 mm3/s·

3.3.3.4 Εφοδιασμένα με μετρητή ύψους φλόγας.

3.4 Οπτικό σύστημα: αποτελούμενο από μεταβιβάζον μέρος και δέκτη μέρος, η απόσταση μεταξύ της φωτεινής πηγής και του φωτοκύτταρου πυριτίου είναι 910 mm.

3.4.1- Εκπομπές: λάμπα καμινάδας με λαμπτήρα κουαρτσού.

3.4.1.1 Κανονική ισχύς: 100w

3.4.1.2 Τυποποιημένη τάση: DC 12v

3.4.1.3 Τυποποιημένη φωτεινή ροή: 2000lm-3000lm

3.4.1.4 Ο λαμπτήρας τροφοδοτείται από 12v, η τάση είναι σταθερή στα ±0,01v, ο λαμπτήρας είναι τοποθετημένος σε κάλυμμα και ο φακός αποτελείται από φακό για τη ρύθμιση της δέσμης.

3.4.1.5 Αποδέκτης: φωτοκύτταρο πυριτίου,η φασματική απάντησή του και το φωτομέτρο της Διεθνούς Επιτροπής Διαφωτισμού (CIE) να ταιριάζουν με τη διαπερατότητα του φωτός του 0% για κανένα φως μέσω της διαπερατότητας του φωτός είναι 100%, το φως ανεμπόδιστο εντελώς μέσα.

3.4.1.6 Αγορά δεδομένων: το σήμα εξόδου του φωτοκύτταρου επεξεργάζεται από τον μικροεπιστημονικό υπολογιστή σε συνεχή καταγραφή της ποσότητας σκιάσης καπνού, της άμεσα αναγνωρίσιμης οπτικής πυκνότητας και της διαπερατότητας.Λειτουργία για τη συνεδρία WINDOWSXP, στυλ LABVIEW, προβολή σε πραγματικό χρόνο των αποτελεσμάτων των μετρήσεων κατά τη διάρκεια της δοκιμής και δυναμική σχεδίαση της τέλειας καμπύλης.και οι εκθέσεις μπορούν να εκτυπωθούν απευθείας.

3.5 Δοκιμαστικός σωλήνας:

3.5.1 Η εσωτερική διάμετρος είναι 405 mm και το μήκος 5500 mm, κατασκευασμένο από ανοξείδωτο χάλυβα USU304#.

3.5Ο εσωτερικός διάμετρος του σωλήνα D είναι 405 mm, ώστε να δημιουργείται ομοιόμορφη κατανομή ροής στο σημείο μέτρησης,το μήκος της ευθείας διατομής του σωλήνα στο σημείο όπου το σωλήνα συνδέεται με τον πύργο συλλογής είναι 3600 mm.

4.5.2 Υλικό δοκιμαστικού σωλήνα: η χρήση διπλά στρωμένου σωλήνα, το εσωτερικό 1,2 mm παχύ ατσάλι ατσάλι USU304, το μέσο στρώμα αμίαντου, το εξωτερικό 1,2 mm παχύ λευκό σίδηρο.

4.5.3 Ταυτόχρονα, προκειμένου να μετρηθεί με ακρίβεια η ροή, η εταιρεία μας σύμφωνα με τις διατάξεις του προτύπου της Ευρωπαϊκής Ένωσης EN14390, μέσω του φύλλου εκτροπής,πριν και μετά την δοκιμαστική τομή για να σχηματιστεί μια ομοιόμορφη επιφάνεια ροής.

4.5.4 Δυνατότητα ροής όγκου στον σωλήνα δοκιμής: η δυνατή ροή όγκου κατά τη διάρκεια της δοκιμής διατηρείται σε 0,65±0,5m3/s της ροής αέρα εξάτμισης.

4.5.5 αμφίδρομος ανιχνευτής.

4.5.5.1 Θέση εγκατάστασης: αμφίδρομος ανιχνευτής για τη μέτρηση της ροής όγκου στον σωλήνα εξάτμισης,ο ανιχνευτής τοποθετείται στην αριστερή πλευρά του συλλέκτη από το μήκος της κεντρικής γραμμής του αγωγού σε θέση 4000 mm, στο τέλος του σωλήνα δοκιμής που συνδέει σωλήνα μήκους 1500 mm. ανιχνευτής μήκους 32 mm, εξωτερικής διάμετρος κύλινδρου 16 mm, κατασκευασμένο από υλικό από ανοξείδωτο χάλυβα.Ο θάλαμος αερίων διαιρείται σε δύο πανομοιότυπους θάλαμους και η διαφορά πίεσης μεταξύ των δύο θαλάμων μετράται με μετατροπέα πίεσης.;

4.5.5.2 Διαφορετικός αισθητήρας πίεσης: για τη μέτρηση της διαφορετικής πίεσης του αγωγού χρησιμοποιείται μεταδότης διαφορετικής πίεσης υψηλής ακρίβειας.το εύρος είναι (0 ~ 200) Pa, ακρίβεια ± 1 Pa, χρόνος απόκρισης του αισθητήρα πίεσης 90% εξόδου έως 1 δευτερόλεπτο·

4.5.6 θερμοσύνδεσμο: οι διατάξεις του συνθετικού GB/T16839.1-1997 του θωρακισμένου θερμοσύνδεσμου τύπου K για τη μέτρηση της θερμοκρασίας του αερίου στην περιοχή κοντά στον ανιχνευτή.

4.6 Σύστημα ελέγχου: το ειδικό λογισμικό ανάπτυξης οργάνων της εταιρείας NI των ΗΠΑ LabeView, καθώς και η κάρτα ελέγχου απόκτησης δεδομένων της Taiwan Advantech·η διαχείριση της διαδικασίας δοκιμής μπορεί να προβληθεί σε καμπύλες δεδομένων δοκιμής σε πραγματικό χρόνο, μπορεί να επιτύχει αυτόματη απόκτηση και επεξεργασία δεδομένων, διατήρηση δεδομένων και αποτελέσματα μετρήσεων εξόδου.

Το δωμάτιο με τούβλα θα κατασκευαστεί από τον τελικό πελάτη, τα σχέδια θα υποβληθούν από την Skyline

Οι κατασκευαστικές εργασίες, συμπεριλαμβανομένης της κατασκευής πλατφόρμας για 8,3 μέτρα σωλήνες και εξαεριστικό ανεμιστήρα θα είναι στο πεδίο εφαρμογής του πελάτη.
