Εξοπλισμός δοκιμής αντοχής σε πυρκαγιά καλωδίων UL 2556 / UL 1581

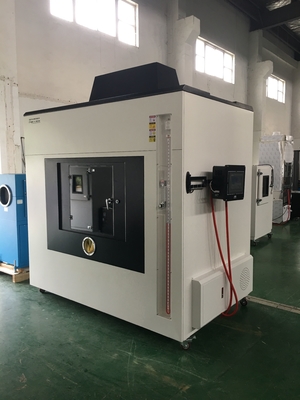

Δοκιμαστής εύφλεκτης ικανότητας VW-1

Περιγραφή του προϊόντος

Ο δοκιμαστής καύσης VW-1 παράγεται σύμφωνα με τα πρότυπα UL. Συμμορφώνεται πλήρως με το πρότυπο δοκιμής καύσης VW-1 και μπορεί να ολοκληρώσει τις δοκιμές VW-1 και FT-2.Είναι οικονομικό και χρησιμοποιείται ευρέως από τη βιομηχανία συρμάτων και καλωδίωνΟι παραμέτροι είναι οι ακόλουθοι: Η δοκιμή διεξάγεται σε ένα σφραγισμένο θάλαμο δοκιμής με όγκο 4,32 κυβικά μέτρα.τοποθετείτε το πάνω μέρος της φλόγας κάτω από το δοκίμιο, καίγεται για 15 δευτερόλεπτα, σβήνεται για 15 δευτερόλεπτα, επαναλαμβάνεται 5 φορές και ελέγχεται η κατάσταση καύσης του δοκιμαστικού.

πρότυπο:

● UL2556-2013.

Τεχνική παράμετρος

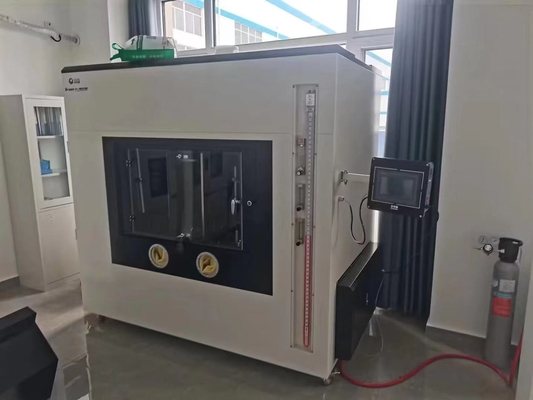

1.Σύλλογος δοκιμής: L2200*D1300*H1650mm, χωρητικότητα > 4,0 m3; ανώτερη χωρητικότητα φλόγας άνω των 2,0 m3, υπάρχουν γυάλινα παράθυρα στο πρόσωπο,ένα ζευγάρι λειτουργικών ελαστικών γάντι και σύστημα εξάτμισης καπνού στην κορυφή του θαλάμου;

2.Bunsen καυστήρα: Το οποίο σύμφωνα με το πρότυπο ASTM D5025, εσωτερική διάμετρος του σωλήνα καυστήρα είναι 9,5 mm από το μήκος είναι 100 mm, το διάμετρο του αερίου spout είναι 0,9 mm από το πάχος είναι 1,6 mm.Το οποίο είναι μεθάνιο με καθαρότητα 98%., το ύψος της εσωτερικής φλόγας είναι 40±2mm, το ύψος της εξωτερικής φλόγας είναι 125±10mm, η ονομαστική ταχύτητα είναι 500W με ένα κανόνα φλόγας που μπορεί να ελέγξει το ύψος της φλόγας εάν πληροί τις απαιτήσεις ανά πάσα στιγμή.

3Σύστημα μέτρησης θερμοκρασίας: σύμφωνα με το πρότυπο ASTM D5207, συμπεριλαμβανομένων των 10g τεμαχίων μέτρησης θερμοκρασίας από χαλκό, θερμικού τύπου Κ από ανοξείδωτο χάλυβα με διάμετρο 0,5 mm,χρονόμετρο και θερμόμετρο.

4Το κατακόρυφο στέλεχος θα μπορούσε να κάνει την κατακόρυφη δοκιμή καύσης & FT1 δοκιμή, καλώδια δοκιμή φλόγας,Δοκιμή πυρκαγιάς VW-1 και δοκιμή πυρκαγιάς οριζόντιου δείγματος/FT2Η οριζόντια στάθμη ισχύει μόνο για την οριζόντια δοκιμή καλωδίων ηλεκτρικής ενέργειας.

5Αέριο: μεθάνιο με ελάχιστη καθαρότητα 98% ή φυσικό αέριο με θερμική περιεκτικότητα 37,1 MJ/m3 ή 8,9 kcal/m3.η οποία καλύπτει μια επιφάνεια δοκιμής W 305mm επί D 355mmon του κάθετου άξονα του δείγματος, το βαμβάκι με μια λωρίδα μη ενισχυμένου χαρτιού Kraft 60lb ή 98g/m2 πλάτους 10mm και μήκους 10mm που κολλάει στο δείγμα,στη συνέχεια αφήστε πάνω από 20 mm από το δείγμα προς το πίσω μέρος του δωρεάν προερχόμενου θαλάμου.

6Συστήματα ροής: αποτελούνται από βαλβίδα αποσυμπίεσης, μετρητή ροής με εύρος ροής 1000 ml/min, μετρητή πίεσης με εύρος πίεσης 200 kPa, πράσινο λάδι με πυκνότητα 1000 kg/m3,και μετρητή πίεσης σε σχήμα U με εύρος 36 ̊.

7Σύστημα χρονομέτρησης: Συνολικά 3 συσκευές χρονομέτρησης, οι οποίες αποτελούνται από χρονομετρητή φλόγας, χρονομετρητή διακοπής καύσης και χρονομετρητή επέκτασης πυρός κλπ.

8- Μετρητής φλόγας: Να καταγράφεται με ακρίβεια ο χρόνος δοκιμής
