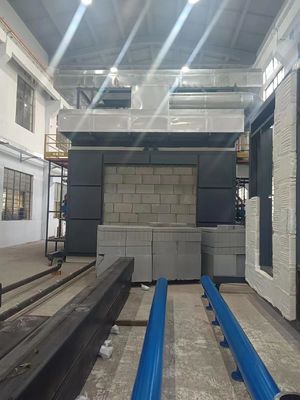

BS EN 1365 Ψηλός φούρνος δοκιμής αντοχής στη φωτιά για τοιχώματα μη φορτωτικών μερών

BS EN 1365 Εξοπλισμός δοκιμής αντοχής σε πυρκαγιά σε κάθετο φούρνο για τοιχώματα μη φορτωτικών μερών

BS EN 1365 Ψηλός φούρνος γιαΔοκιμή αντοχής στη φωτιά για μη φορτισμένα ρούχα Μέρος 1 Τείχη

Ι. Πεδίο εφαρμογής:

1.1 Εφαρμόζεται στην δοκιμή πυρόσταξης των θυρών και των συστημάτων κλείστρων που είναι εγκατεστημένα στα ανοίγματα των κάθετων διαχωριστικών στοιχείων, όπως οι πόρτες με μεντεσέδες, οι πόρτες περιστροφής, οι οριζόντιες συρόμενες πόρτες,κάθετες συρόμενες πόρτες, (συμπεριλαμβανομένων των συρόμενων θυρών και των διατομευτικών θυρών), κυλιόμενων θυρών, άλλων συρόμενων, αναδιπλούμενων θυρών, πτυσσόμενων θυρών, πάνελ που μπορούν να μετακινηθούν στον τοίχο κλπ.,καθώς και για τη δοκιμή αντοχής σε πυρκαγιά των θυρών κτιρίων με πόρτες χωρίς πόρτες και παράθυρα.

ΙΙ.Προδιαγραφές

2.1 Συμμόρφωση με το πρότυπο BS EN 1364-1:2015: "Δοκιμή αντοχής στη φωτιά για μη φορτωμένο υπόστεγο Μέρος 1: Τείχη

ΙΙΙ. Κύρια χαρακτηριστικά επιδόσεων κάθετου φούρνου:

3.1 Ένας φούρνος μπορεί να χρησιμοποιείται για πολλαπλούς σκοπούς και μπορεί να είναι συμβατός με πολλαπλά πρότυπα.

3.2 Να υιοθετηθεί κάρτα απόκτησης υψηλής ακρίβειας για τη συλλογή δεδομένων για διάφορες πτυχές, όπως θερμοκρασία, πίεση και ροή κάθε δρόμου, και να αναλυθούν,Επεξεργασία και έλεγχος από μικροεπιστημονικό υπολογιστή για την παραγωγή αναπαραγωγής πραγματικών πληροφοριών σε πραγματικό χρόνο κατά τη στιγμή της καύσης, και απευθείας να αντλήσουν αποτελέσματα με ανάλυση και προσδιορισμό μικροεπιλογήτριας, ολόκληρο το μηχάνημα υιοθετεί όλες τις υψηλής ποιότητας συσκευές για να εξασφαλίσει το σύστημα είναι υψηλής ποιότητας, υψηλής ταχύτητας λειτουργία και προηγμένη.

3.3 Υιοθετούνται κάρτα απόκτησης υψηλής ακρίβειας + μονάδα πολλαπλών κυκλωμάτων + PLC + υπολογιστής και εφαρμόζεται η λειτουργία αυτόματου ελέγχου PID, με εξαιρετική σταθερότητα, επαναληψιμότητα και αναπαραγωγικότητα.

3.4 Χρησιμοποιώντας τη διεπαφή λειτουργίας WINDOWS XP και το LabView, ένα ειδικό λογισμικό ανάπτυξης για παγκόσμιο εξοπλισμό ακριβείας, το στυλ της διεπαφής είναι φρέσκο, όμορφο και απλό.τα αποτελέσματα των μετρήσεων εμφανίζονται σε πραγματικό χρόνο και η τέλεια καμπύλη σχεδιάζεται δυναμικάΜε υψηλή νοημοσύνη, καθοδηγούμενη λειτουργία μενού, εύκολα και διαισθητικά χαρακτηριστικά, έτσι ώστε τα αποτελέσματα των δοκιμών να είναι πιο ακριβή.

3.5 Η σχεδιαζόμενη διάρκεια ζωής του κλιβάνου είναι άνω των 15 ετών και ο κλιβάνος κατασκευάζεται με την τεχνολογία GOVMARK (Gomak) της Αμερικής.η θερμοκρασία της εξωτερικής στρώσης είναι θερμοκρασία δωματίου· μακρά διάρκεια ζωής, το μονωτικό υλικό του εσωτερικού στρώματος (χρησιμοποιούμενα μέρη) είναι εύκολο να αντικατασταθεί.

3.6 Πολλαπλά συστήματα προστασίας ασφάλειας, συμπεριλαμβανομένης της θερμικής προστασίας των αεραγωγών, της προστασίας από απελευθέρωση πίεσης, της προστασίας από διαρροές, της ανίχνευσης διαρροών αερίου, της προστασίας ασφάλειας των αγωγών αερίου,προστασία της ασφάλειας των καυστήρων και άλλες εγκαταστάσεις ασφάλειας για την ενίσχυση του συντελεστή ασφάλειας από όλες τις απόψεις.

3.7 Ο θερμός αέρας υψηλής θερμοκρασίας που εξάγεται από τον φούρνο ψύχεται με νερό και με αέρα, και το νερό χρησιμοποιεί νερό κυκλοφορίας, γεγονός που βελτιώνει την εξοικονόμηση ενέργειας.

IV. Βόρειος φούρνος Σχεδιασμός κατασκευής του φούρνου

4.1 Κατασκευή του κλιβάνου: Ο κλιβάνος έχει σχεδιαστεί για διάρκεια άνω των 15 ετών και κατασκευάζεται με τεχνολογία GOVMARK (Gomak) από τις ΗΠΑ.όταν το εσωτερικό στρώμα είναι 1300°C, η θερμοκρασία του εξωτερικού στρώματος είναι θερμοκρασία δωματίου, μακρά διάρκεια ζωής, το μονωτικό υλικό (τα μέρη φθοράς) του εσωτερικού στρώματος είναι εύκολο να αντικατασταθεί.Από έξω προς τα μέσα, είναι το εξής: το πρώτο στρώμα είναι ένα ατσάλινο πλαίσιο, το δεύτερο στρώμα είναι κατασκευασμένο με κόκκινα τούβλα ως περιφέρεια, το τρίτο στρώμα είναι ανθεκτικός αμίαντος υψηλής θερμοκρασίας,Το τέταρτο στρώμα είναι ανθεκτικά τούβλα.Το πέμπτο στρώμα περιέχει πυρόστακτο βαμβάκι υψηλής θερμοκρασίας από ζιρκόνιο, με πυρόστακτη θερμοκρασία 1600°C.

4.2 Υλικά ανθεκτικά σε υψηλές θερμοκρασίες.

4.2.1 ανθεκτικά τούβλα: θερμοκρασία χρήσης για την υψηλότερη αντοχή σε θερμοκρασία 1750 °C, μακροχρόνια αντοχή σε υψηλές θερμοκρασίες 1600 °C, πυκνότητα χάλυβα 1,0 g/cm3,Δυνατότητα συμπίεσης σε θερμοκρασία δωματίου μεγαλύτερη από 3.2MPa, 1400 °C, αλλαγή γραμμής επαναφυσικής καύσης 0,5%, θερμική αγωγιμότητα καλύτερη από 0,4W/m - K.

4.2.2 βιομηχανικό ανθεκτικό σύνδεσμο για σύνδεση: θερμοκρασία χρήσης 1400°C.

4.2.3 βαμβάκι ανθεκτικό σε υψηλές θερμοκρασίες σε φούρνο: χρησιμοποιώντας ανθεκτικό σε υψηλές θερμοκρασίες βαμβάκι που περιέχει ζιρκόνιο, πάχους 50 mm, ανθεκτικό για μεγάλο χρονικό διάστημα σε θερμοκρασία 1600 °C,ειδικά υλικά μόνωσης βιομηχανικών φούρνων.

4.3 Υλικό για το πλαίσιο: επιλογή σύμφωνα με το εγχειρίδιο σχεδιασμού βιομηχανικών φούρνων (τρίτη έκδοση), κεφάλαιο 11 - κατασκευαστικά μέρη για φούρνους, τμήμα 3 - επιλογή χάλυβα, πυλώνας φούρνου, πλευρικός πυλώνας,δορυφόρος αψίδας, σιδηροτροχιάς και ράβδος δέσμης κλπ. επιλέξτε χάλυβα Q235-A, εξωτερικό τοίχωμα φούρνου χάλυβα πλάκας επιλέξτε χάλυβα Q215-A.υλικό οριζόντιου σώματος καυστήρα με χάλυβα πλαίσιο, αντικαταστάσιμο.

4.4 Μέγεθος φούρνου: 3000 mm (W) * 3000 mm (H) * 1500 mm (D).

4.5 δομή χάλυβα κλιβάνου και αντιασβλεπτική επεξεργασία σωλήνων: με χρήση τριών στρωμάτων επικάλυψης, όλες ανθεκτικές σε υψηλές θερμοκρασίες, με εξωτερικό στρώμα μαύρο και γκρι.

4.5 θεμέλιο δοκιμαστικού φούρνου, χρησιμοποιήστε χώρο.

4.5.1 Ίδρυμα δοκιμαστικού φούρνου: το ίδρυμα πρέπει να είναι ισχυρό και επίπεδο και η πίεση υποστήριξης του εδάφους 750 kg/m2.

4.5.2 Το απαιτούμενο ύψος δαπέδου είναι άνω των 5,5 μέτρων και η συνολική χρήση της περιοχής δοκιμής, του δωματίου ελέγχου, του δωματίου αερίου, του τμήματος καθαρισμού και του τμήματος δειγματοληψίας είναι άνω των 150 τετραγωνικών μέτρων.

4.5.3 Περιβαλλοντικές απαιτήσεις: καλά εξαερισμένο και εύκολο στη λειτουργία. Δεν υπάρχουν εύφλεκτα και εκρηκτικά υλικά γύρω.Συνιστάται να διατηρείται μακριά από αστικές και οικιστικές περιοχές και εργοστάσια χάλυβα..
