BS 6387 & IEC60331-11 Δοκιμαστής αντοχής καλωδίων και καλωδίων σε πυρκαγιά

SL-7606 Δοκιμαστής αντοχής καλωδίων και καλωδίων σε πυρκαγιά

Εφαρμογή

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output
που αντιστοιχεί σε θερμοκρασία τουλάχιστον 750 ̊C ή φωτιά με σοκ σε θερμοκρασία τουλάχιστον 830 °C.

Πρότυπα δοκιμών

BS 6387, IEC 60331 ((Απαιτήσεις του πελάτη)
Δελτίο ΕΚΑΧ:IEC 60331-11&12:2002,IEC 60331-21~23:1999
IEC 60331 Δοκιμή για ηλεκτρικά καλώδια υπό συνθήκες ακεραιότητας κυκλώματος
IEC 60331 Μέρος 11 Φωτιά μόνο σε θερμοκρασία φλόγας τουλάχιστον 750 ̊C
IEC 60331 Μέρος 21 Καλώδια ονομαστικής τάσης έως και 0,6/1kV
IEC 60331 Μέρος 12 Φωτιά με σοκ σε θερμοκρασία φλόγας τουλάχιστον 830 ̊C
IEC 60331 Μέρος 31Πυρκαγιά με σοκ Καλώδια ονομαστικής τάσης έως και 0,6/1kV

Μέγεθος:1750 mm (W) x 680 mm (D) x 1400 mm (H); Βάρος:160kg

Σύνθεση εξοπλισμού

1) Αντίσταση μόνο στη φωτιά
2) Ανθεκτικότητα στη φωτιά και το νερό
3) Αντίσταση σε πυρκαγιά

BS 6387 2013

Συσκευή ψεκασμού νερού

Πρωτόκολλο W για την αντοχή στη φωτιά με νερό

Μηχανήματα



Μηχανική συσκευή σοκ

Πρωτόκολλο Ζ για την αντοχή σε πυρκαγιά με μηχανικό σοκ

Μηχανήματα




Χαρακτηριστικό μηχανής

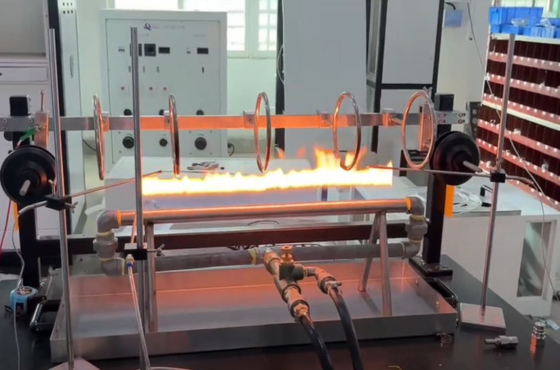

1Η διάταξη στήριξης του δείγματος πρέπει να είναι τέτοια ώστε το περίβλημα ή το προστατευμένο άκρο του καλωδίου ή του δείγματος καλωδίου να στηρίζεται οριζόντια.Το ένα άκρο του δείγματος στερεώνεται με σταθερό σφιγκτήρα για να αποφεύγεται η κίνησηΤο μεσαίο μέρος του καλωδίου στηρίζεται από δύο μεταλλικούς δακτυλίους με απόσταση 300 mm.Το μεταλλικό δαχτυλίδι και τα άλλα μεταλλικά μέρη της συσκευής υποστήριξης είναι καλά γειωμέναΗ εσωτερική διάμετρος του μεταλλικού δαχτυλιδιού είναι περίπου 150 mm και χρησιμοποιείται η στρογγυλή μπάρα με διάμετρο 10±2 mm.

2Η πηγή ανάφλεξης είναι η αμερικανική AGF προπανική ταινία καυστήρα με μήκος ακροβώτιο των 500 mm και ακροβώτιο
Το ακροφύσιο έχει τρεις σειρές διαστάσεων διαμέτρου 1,32 mm και απόσταση 3,2 mm από το κέντρο.Οι μικρές τρύπες χρησιμεύουν ως οδοντόδρομοι για
διατηρούν την καύση της φλόγας και η ανοχή διαστάσεων είναι ± 5%·

3Ο εισαγόμενος ελεγκτής ροής μάζας ρυθμίζει τη ροή αερίου και αέρα και η ακρίβεια ανάγνωσης δεν είναι μικρότερη από 1,5%·
4Η εισαγόμενη βαλβίδα μείωσης πίεσης μπορεί να παρέχει πίεση εξόδου 0,1 Mpa±3 Pa.
5. Εισαγόμενο μετρητή πίεσης, μπορεί να παρέχει εύρος πίεσης 0-200kpa;
6. Εισαγόμενο θερμοσύνδεσμο Omega με διάμετρο 1,5 mm για βαθμονόμηση θερμοκρασίας καυστήρα.
7. Μπορεί να ρυθμίσει τον χρόνο δοκιμής καύσης, και να διακόψει αυτόματα το αέριο.
8. Πρότυπο λογισμικό δοκιμής, μπορεί να εμφανίσει θερμοκρασία βαθμονόμησης του καυστήρα, ροή προπανίου, ροή αέρα.
9Η δοκιμή εφαρμόζεται σε καλώδια με ονομαστική τάση 0,6/1,0 KV και κατώτερη.
10. Κατά τη διάρκεια της δοκιμής, το ρεύμα που χρησιμοποιείται για τον έλεγχο της συνέχειας πρέπει να διέρχεται από όλα τα
Το ρεύμα αυτό παρέχεται από έναν τρι-φασικό μετασχηματιστή αστέρων.
ο μετασχηματιστής έχει επαρκή χωρητικότητα για να διατηρεί την απαιτούμενη τάση δοκιμής όταν επιτρέπεται το ρεύμα διαρροής.
Στο άλλο άκρο του δείγματος, κάθε αγωγός ή κάθε σύνολο αγωγών συνδέεται με συσκευή δείκτη.
(δείκτης LED) για να σχηματίζει ρεύμα μέσω του οποίου τα δεδομένα μπορούν να λαμβάνονται σε λογισμικό υπολογιστή·
11. Η ρύθμιση της τάσης μπορεί να εισαχθεί από τον υπολογιστή, να ρυθμίσει αυτόματα την τιμή τάσης.

12Η προστασία του ρεύματος του κυκλώματος δοκιμής υιοθετεί ασφάλεια και συμμορφώνεται με τον τύπο D II που καθορίζεται στην GB 13539.5.
Εύκολο να αντικατασταθεί και να χρησιμοποιηθούν εισαγόμενα μικροσκοπικά διακόπτες για την προστασία κάθε κυκλώματος δοκιμής.
13Τα δεδομένα ρεύματος και τάσης του καλωδίου δοκιμής περάζονται όλα μέσω του δευτερεύοντος οργάνου, που εμφανίζεται ψηφιακά, η ακρίβεια ρεύματος δοκιμής είναι 0,001A και το πραγματικό ρεύμα είναι 0.25A είναι το καλύτερο ρεύμα δοκιμής;

14. Τα δεδομένα μετρήσεων σε πραγματικό χρόνο όλων των ρεύματος και τάσης συλλέγονται από υπολογιστή και παράγουν καμπύλες ρεύματος και τάσης,που δείχνει τις καμπύλες ρεύματος και τάσης κάθε καλωδίου υπό συνθήκες πυρόςΠεραιτέρω ανάλυση του καλωδίου ως συνάρτηση του χρόνου πυρκαγιάς μπορεί να γίνει.Τα τελικά δεδομένα αποθηκεύονται σε μια ηλεκτρονική βάση δεδομένων και παράγεται μια τυποποιημένη έκθεση για εύκολη πρόσβαση;

15 Κλιμάκωση της θερμοκρασίας της φλόγας πριν από τη δοκιμή, το εισαγόμενο θωρακισμένο θερμοσύνδεσμο βαθμολογείται, η θερμοκρασία βαθμολόγησης συλλέγεται από τον υπολογιστή για τουλάχιστον 10 λεπτά,και η κατάσταση πυρός επιλέγεται στον υπολογιστήΣύμφωνα με τη λειτουργία τροφοδοσίας φωτιάς, ο υπολογιστής εκτελεί δειγματοληψία σταθερής κατάστασης και υπολογισμό διαφορών σύμφωνα με τη συλλεγόμενη θερμοκρασία και εκδίδει έκθεση επαλήθευσης.Αποθήκευση της έκθεσης και αποθήκευση στη βάση δεδομένων για να εξασφαλιστεί η αξιοπιστία και η εξουσία της επαλήθευσης;

16Κατά τη διάρκεια της δοκιμής, το αέριο και ο βοηθητικός αέρας είναι και οι δύο ελεγκτές της ροής μάζας, και το venturi αναμιγνύεται, ο
Το ηλεκτρονικό σύστημα ελέγχει αυτόματα τη βαλβίδα ροής και τα δεδομένα καταγράφονται σε πραγματικό χρόνο στη βάση δεδομένων.
Ο υπολογιστής ελέγχει αυτόματα την αναλογία αερίου και βοηθητικού αέρα για να κάνει την καύση πλήρως, παράγοντας ένα
σταθερή φλόγα και σταθεροποίηση της θερμοκρασίας της φλόγας·
17Όταν το κύκλωμα είναι κανονικά ενεργοποιημένο, κάθε κύκλωμα υιοθετεί το εισαγόμενο δείκτη φωτός. Όταν η γραμμή είναι ελλιπής υπό την κατάσταση φλόγας, ο αντίστοιχος δείκτης κύκλου σβήνει.Ο υπολογιστής.
καθορίζει αυτόματα την τρέχουσα κατάσταση και ελέγχει τον συναγερμό ήχου και φωτός.

Εφαρμογή: Ο δοκιμαστής πυρκαγιάς καλωδίων και καλωδίων χρησιμοποιείται για τη δοκιμή της αντοχής σε πυρκαγιά του καλωδίου για καλωδίωση ή δίκτυο,
και καίγεται σε φλόγα τουλάχιστον 750 °C και 950 °C για να δοκιμαστεί η ακεραιότητα του καλωδίου για τη διατήρηση του κυκλώματος.

Βασικές παραμέτρους

1Πηγή θερμότητας: καυστήρας αερίου προπανίου τύπου ταινίας
2.Σχεδιασμένο με 3 σειρές διασταυρούμενων τρυπών, μέσο μέσο πλάτος μπροστά του καυστήρα: 15 mm, διάμετρος τρύπας: 1,32 mm,
Απόσταση μεταξύ των κέντρων: 3,2 mm.
3Μια σειρά από γυαλισμένες τρύπες στην πιλοτική τρύπα για τη διατήρηση της φλόγας και στις δύο όψεις της πλάκας καύσης.
4.Δύο θερμοσύνθετα εγκαθίστανται οριζόντια, χωρισμένα 45 mm αριστερά και δεξιά από την κεντρική γραμμή του καυστήρα, για τον έλεγχο της θερμοκρασίας.
5- Ρυθμιστές ροής μάζας για τη ρύθμιση της ροής αερίου και αέρα, με ακρίβεια τουλάχιστον 1,5%.
6Το λογισμικό μπορεί να δείξει τη θερμοκρασία βαθμονόμησης του καυστήρα, την ταχύτητα ροής του προπάνου και του αέρα κλπ.
7.Το ρεύμα παρέχεται από μετασχηματιστή τριών σταδίων με επαρκή χωρητικότητα για τη διατήρηση της απαιτούμενης τάσης δοκιμής όταν δεν μπορεί να διατηρηθεί η ακεραιότητα του κυκλώματος.
Δείκτης σύνδεσης αγωγού (δείκτης LED) για τη δημιουργία ρεύματος.
Η τιμή τάσης ορίζεται αυτόματα από λογισμικό και ρυθμίζεται από ελεγκτή πάνελ.
10Ψηφιακή εμφάνιση των δεδομένων ρεύματος και τάσης, ακρίβεια ρεύματος 0,001A.
11Προστασία ρεύματος με ασφάλεια 2A.
12Τα δεδομένα μέτρησης σε πραγματικό χρόνο όλων των ρεύματος και τάσης συλλέγονται από υπολογιστή και παράγονται οι καμπύλες ρεύματος και τάσης.
13Όταν η ακεραιότητα του κυκλώματος δεν μπορεί να διατηρηθεί, ο αντίστοιχος δείκτης φωτός σβήνεται, ο
Ο υπολογιστής καθορίζει αυτόματα την κατάσταση και καταγράφει την ώρα, και στέλνει τον ήχο και τον συναγερμό φωτός.
