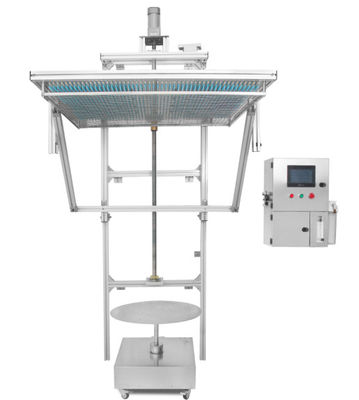

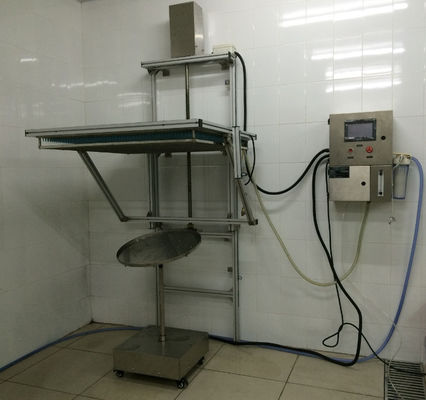

Επιτοίχιος θάλαμος περιβαλλοντικής δοκιμής από ανοξείδωτο χάλυβα / Κάθετος ελεγκτής σταγόνων για δοκιμή IPX1 , X2

Εφαρμογή περιβαλλοντικού θαλάμου δοκιμών

Η κύρια λειτουργία αυτού του εξοπλισμού είναι να δοκιμάζει τη φυσική και άλλες σχετικές επιδόσεις προϊόντων υπό συνθήκες προσομοίωσης καιρού που στάζει για προϊόντα όπως ηλεκτρικά και ηλεκτρονικά προϊόντα, λαμπτήρες, ηλεκτρικά ντουλάπια, ηλεκτρικά εξαρτήματα, αυτοκίνητα, μοτοσικλέτες και τα εξαρτήματα και ανταλλακτικά τους.Μετά τη δοκιμή, μέσω της δοκιμής για να προσδιοριστεί εάν η απόδοση του προϊόντος πληροί τις απαιτήσεις προκειμένου να διευκολυνθεί ο σχεδιασμός του προϊόντος, η βελτίωση, οι δοκιμές και η επιθεώρηση του εργοστασίου.

Πρότυπα

IEC60529: 1989 + A1: 1999 + A2: 2013, ISO20653 Οδικά Οχήματα

Χαρακτηριστικά

1. Ισχύει για τη δοκιμή αδιάβροχης ποιότητας IPX1 και IPX2.

2. Δομή στήλης, σταθερή λειτουργία του εξοπλισμού.Ο κύριος σκελετός μπορεί να συσκευαστεί στο σύνολό του, κάτι που είναι βολικό για τη μεταφορά και εξοικονομεί χρόνο επιτόπου εγκατάστασης.

3. Το πλαίσιο εξοπλισμού είναι κατασκευασμένο από κράμα αλουμινίου υψηλής ποιότητας και το πικάπ δείγματος είναι κατασκευασμένο από πλάκα ανοξείδωτου SUS304 # για να διασφαλιστεί ότι δεν σκουριάζει μετά από μακρά χρήση.

4. Πλάκα σταγόνας βροχής: σχέδιο κενού, κατασκευασμένο από ανοξείδωτο χάλυβα υψηλής αντοχής στη σκουριά, ανθεκτικό.

5. Ανύψωση πλάκας σταγόνας βροχής: ηλεκτρικό ανυψωτικό υψηλής ποιότητας χρησιμοποιείται για τον έλεγχο της πλάκας σταγόνας βροχής, η οποία μπορεί να ανυψωθεί απαλά.

6. Η θέση επαφής του ακροφυσίου είναι ορείχαλκος κωνικός σχεδιασμός, ο οποίος μπορεί να αντικαταστήσει γρήγορα τη βελόνα.Κάτω από τη βελόνα είναι εγκατεστημένο ένα προστατευτικό κάλυμμα από ανοξείδωτο πλέγμα για να αποτρέψει αποτελεσματικά το κεφάλι του χειριστή της δοκιμής να ακουμπήσει κατά λάθος τη βελόνα δοκιμής.

7. Ροή σταγόνων: το ροόμετρο είναι εξοπλισμένο με ρυθμιστική βαλβίδα, η οποία μπορεί να ρυθμιστεί χειροκίνητα και με ακρίβεια.

8. Ο πίνακας σταγόνων βροχής μπορεί να ανυψωθεί και να χαμηλώσει αυτόματα και το ακροφύσιο θα σταματήσει αυτόματα όταν απέχει 200 ​​mm από το υψηλότερο σημείο του ελεγχόμενου αντικειμένου (ανιχνεύεται από τον φωτοηλεκτρικό διακόπτη).

9. Έχει τη λειτουργία ξήρανσης με πεπιεσμένο αέρα.Μετά την ολοκλήρωση της δοκιμής, μπορεί να αφαιρεθεί η περίσσεια νερού στο κιβώτιο στάλαξης για να αποφευχθεί το μπλοκάρισμα της τρύπας λόγω μακροχρόνιας λίπανσης και απολέπισης.

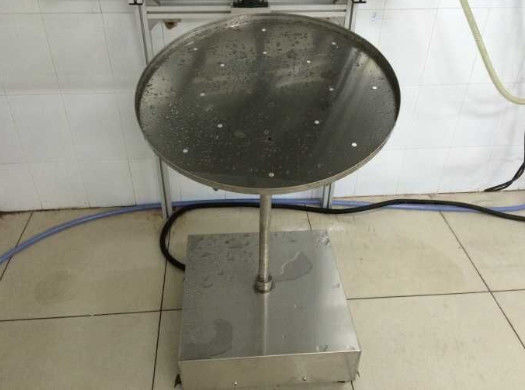

10. Το στάδιο δείγματος χρησιμοποιεί έναν βηματικό κινητήρα και η ταχύτητα περιστροφής και η τυπική γωνία μπορούν να ρυθμιστούν με ακρίβεια στην οθόνη αφής.Το πρότυπο IPX1 απαιτεί ταχύτητα 1r/min.Μπορεί να ολοκληρώσει αυτόματα τις απαιτήσεις δοκιμής γωνίας IPX2: βροχή στάγδην τεσσάρων θέσεων για 2,5 λεπτά αντίστοιχα.

11. Το πικάπ είναι εξοπλισμένο με πρίζα δείγματος (AC220,10A).Ο χρόνος ενεργοποίησης και απενεργοποίησης του δείγματος ισχύος μπορεί να ελεγχθεί μέσω του προγράμματος: απενεργοποίηση (0-999 λεπτά) - ενεργοποίηση (0-999 λεπτά) - απενεργοποίηση (0-999 λεπτά), το οποίο ισχύει για την ενεργοποίηση και απενεργοποίηση του δείγματος κατά τη διάρκεια της δοκιμής.

12. Τα εξαρτήματα ελέγχου πυρήνα είναι οθόνη αφής 7 ιντσών + Panasonic PLC.Τα ηλεκτρικά εξαρτήματα είναι εισαγόμενες μάρκες όπως LS και Omron.Η διαδικασία καλωδίωσης πρέπει να πληροί τις απαιτήσεις των εθνικών προτύπων, η διάταξη της ηλεκτρικής πλακέτας πρέπει να είναι λογική, η καλωδίωση να είναι σταθερή και τα σημάδια να είναι καθαρά.

13. Η βάση εξοπλισμού είναι εξοπλισμένη με 4 τροχούς φρένων με κινητή ταινία για άνετη κίνηση και στερέωση.

Λειτουργικές παράμετροι

Η κύρια διαμόρφωση

Ράφια προφίλ αλουμινίου
Ράγα SU304 # από ​​ανοξείδωτο χάλυβα
Ηλεκτρικό ανυψωτικό AC220V
Πλάκα στάγδην κενού SU304 # από ​​ανοξείδωτο χάλυβα
Πικάπ SU304 # από ​​ανοξείδωτο χάλυβα
Υλικό από ορείχαλκο θήκη βελόνας
Βελόνα σταγόνας Φ0.4mmSU304 # ανοξείδωτο
Ελεγκτής PLC
Έγχρωμη οθόνη αφής 7 ιντσών
Βηματικός κινητήρας περιστρεφόμενος
Διακόπτης διαρροής 20A, 2P
Ηλεκτρολογικά χαμηλής τάσης /
Ρελέ DC24V
Τροφοδοτικό μεταγωγής 24V, 50W
Ροόμετρο από γυαλί LZT-15
Φίλτρο καθαριστής νερού 10 ιντσών μονοβάθμιου
Εξαρτήματα σωλήνων PVC + SU304 # από ​​ανοξείδωτο χάλυβα
Βελόνα με ακροφύσιο βελόνας SU304 # από ​​ανοξείδωτο χάλυβα
