EN ελεγκτής ευφλέκτου οικοδομικού υλικού 11925-2 με τον έλεγχο οθόνης αφής

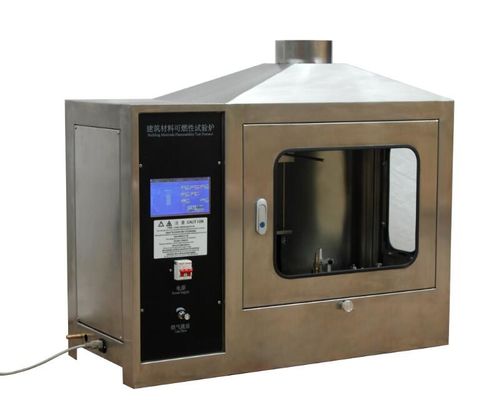

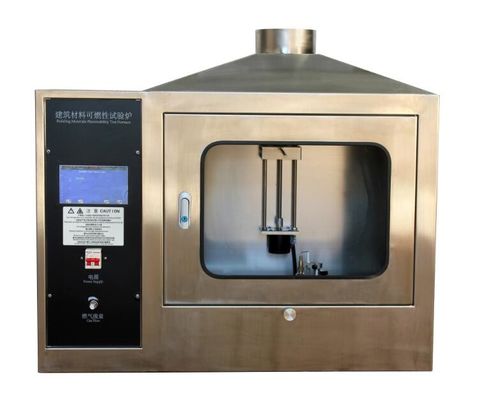

Φούρνος Δοκιμής Ευφλεκτότητας Δομικών Υλικών με Έλεγχο Οθόνης Αφής

SL-FL13 Μοναδικό Αντικείμενο Καύσης

Παρέχετε ακριβή και αξιόπιστη υποστήριξη δεδομένων για τη δοκιμή των ιδιοτήτων καύσης των υλικών σας.

Επισκόπηση Προϊόντος

Το SL-FL13 Μοναδικό Αντικείμενο Καύσης συμμορφώνεται αυστηρά με τα πρότυπα GB/T 20284-2006 και BS EN 13823, μαζί με άλλα διεθνώς αναγνωρισμένα πρότυπα δοκιμών. Είναι ιδανικό για τη δοκιμή ταξινόμησης πυραντοχής και την Ε&Α δομικών υλικών, διακοσμητικών υλικών και προϊόντων θερμομόνωσης. Η συσκευή διαθέτει διπλή κάθετη διάταξη τρόλεϊ δειγμάτων εξοπλισμένη με καυστήρα άμμου προπανίου και ενσωματώνει μέτρηση απελευθέρωσης θερμότητας και ρυθμού παραγωγής καπνού υψηλής ακρίβειας, προστασία από σβήσιμο φλόγας UV και πλήρως αυτόματο έξυπνο έλεγχο.

Αυτό σας βοηθά να αξιολογήσετε με ακρίβεια τα χαρακτηριστικά αντίδρασης στη φωτιά των προϊόντων σας, να περάσετε επιτυχώς την πιστοποίηση ταξινόμησης πυρκαγιάς GB/T 8624 και να επιταχύνετε τον χρόνο διάθεσης του προϊόντος σας στην αγορά.

Τεχνική Επισκόπηση

1. Σύνθεση Συστήματος

• Τρόλεϊ (χωράει δύο κάθετα δείγματα) + σταθερό πλαίσιο + θόλος συλλογής αερίων + αγωγός εξαγωγής τύπου J
• Φυγοκεντρικός ανεμιστήρας + μονάδα ελέγχου ταχύτητας + τμήμα ολοκληρωμένης μέτρησης + θάλαμος ανάλυσης αερίων + σύστημα απόκτησης δεδομένων

2. Τρόλεϊ Δειγμάτων και Σύστημα Ανάφλεξης

• Δύο θέσεις για κάθετα δείγματα. καυστήρας άμμου στο κάτω μέρος της κάθετης γωνίας
• Μέθοδος επιφανειακής ανάφλεξης. σύστημα ανίχνευσης φλόγας παρέχει προστασία από σβήσιμο φλόγας
• Βοηθητικός καυστήρας τοποθετημένος στο σταθερό πλαίσιο, επίσης εξοπλισμένος με ανίχνευση φλόγας

3. Σύστημα Εξαγωγής

• Θόλος συλλογής αερίων από ανοξείδωτο χάλυβα στο πάνω μέρος του πλαισίου
• Σωλήνας εξαγωγής τύπου J από ανοξείδωτο χάλυβα: εσωτερική διάμετρος (315±5) mm, με μόνωση από ορυκτοβάμβακα υψηλής θερμοκρασίας 50 mm
• Συνεχής ρυθμός ροής εξαγωγής: 0,50 – 0,65 m³/s, ελεγχόμενος με συχνότητα
• Φυγοκεντρικός ανεμιστήρας: αντέχει έως 300°C, κατάλληλος για συνθήκες υψηλής θερμοκρασίας βαθμιδωτής βαθμονόμησης

4. Παροχή Αερίου και Έλεγχος Ροής

• Ελεγκτής μαζικής ροής: εύρος 0 – 2,5 g/s, ακρίβεια ≥ 1,5% της ένδειξης
• Αυτόματος έλεγχος παροχής αερίου στα 647 mg/s και 2000 mg/s. διακύμανση ρυθμού παροχής ≤ 5 mg/s κατά τη διάρκεια της δοκιμής, διασφαλίζοντας θερμική απόδοση 30,7 ± 2 kW

5. Σύστημα Δειγματοληψίας και Επεξεργασίας Καυσαερίων

• Στοιχεία: φίλτρο τέφρας → ψυκτική παγίδα → δύο στήλες ξήρανσης → αντλία δειγματοληψίας → περισταλτική αντλία
• Κεφαλή φίλτρου τέφρας: συμπαγές PTFE με εσωτερικό υλικό φίλτρου 0,5 μm
• Αντλία διαφράγματος: ρυθμός ροής 400 L/h, ανθεκτική σε υψηλή θερμοκρασία και διάβρωση
• Συμπυκνωτής συμπιεστή: ψυκτική ικανότητα 320 kJ/h, σταθερότητα σημείου δρόσου 0,1°C, στατική διακύμανση 0,1 K, προστασία IP20
• Εισαγόμενο ροτόμετρο: εύρος 0 – 5 L/min, ρυθμίζει τη ροή εισόδου του αναλυτή

6. Αναλυτές Αερίων (O₂ και CO₂)

7. Τμήμα Μέτρησης (Σωλήνας και Αισθητήρες)

• Ένας αγωγός μήκους 2155 mm που περιέχει:

• Αισθητήρας πίεσης
• Τρεις θερμοηλεκτρικές συζεύξεις
• Αισθητήρας δειγματοληψίας αερίου
• Σύστημα λευκού φωτός

• Αμφίδρομος αισθητήρας πίεσης: εύρος (0 – 100) Pa, ακρίβεια ±2 Pa, χρόνος απόκρισης 90% ≤ 1 s
• Αισθητήρας δειγματοληψίας αερίου συνδεδεμένος με τη συσκευή ρύθμισης αερίου και τους αναλυτές εισόδου O₂/CO₂

8. Μέτρηση Καπνού – Οπτικό Σύστημα

• Πηγή φωτός: πυρακτώσεως, θερμοκρασία χρώματος (2900 ± 100) K
• Τοποθετημένη στο πλάι του σωλήνα εξαγωγής μέσω εύκαμπτης άρθρωσης
• Σύστημα φακών: συλλέγει φως σε παράλληλη δέσμη διαμέτρου ≥ 20 mm. η διάμετρος της οπής εκπομπής φωτός (d) και η εστιακή απόσταση του φακού (f) ικανοποιούν d/f< 0,04
• Ανιχνευτής: φωτοδίοδος πυριτίου με:

• Γραμμική σταθερότητα: 0,1%
• Εύρος μέτρησης 10-bit
• Φασματική απόκριση συμβατή με την καμπύλη CIE V(λ), ακρίβεια ≥ ±5%

• Χρόνος απόκρισης 90% του συστήματος οπτικής εξασθένησης ≤ 3 s
• Συμπιεσμένος αέρας εισάγεται στο πλευρικό σωλήνα για να διατηρείται καθαρή η οπτική συσκευή και να διατηρείται η προδιαγραφή ολίσθησης

9. Λειτουργίες Λογισμικού και Βαθμονόμησης

Το λογισμικό παρέχει διεπαφές για:

• Βαθμονόμηση αναλυτή O₂/CO₂ (θόρυβος και ολίσθηση)
• Βαθμονόμηση οπτικού συστήματος (θόρυβος και ολίσθηση για μέτρηση καπνού)
• Βαθμονόμηση φίλτρου οπτικού συστήματος
• Βαθμονόμηση όγκου αέρα (εύρος ελέγχου)
• Βαθμιδωτή βαθμονόμηση και βαθμονόμηση επτανίου

Απαιτήσεις βαθμιδωτής βαθμονόμησης:

• Χρόνος καθυστέρησης αναλυτή O₂/CO₂ ≤ 30 s
• Χρόνος απόκρισης αναλυτή O₂/CO₂ ≤ 12 s
• Χρόνος απόκρισης διακόπτη καυστήρα ≤ 12 s
• Χρόνος απόκρισης θερμοκρασίας ≤ 6 s
• Ο λόγος Q_gas_30s(T) / HRR_30s(T) πρέπει να είναι συνεχής στο (100 ± 5)%
• Διαφορά μεταξύ μέσου HRR του βήματος 2 και του βήματος 3 ≤ 0,5 kW

Αποδοχή βαθμονόμησης επτανίου:

• Θερμογόνος δύναμη ανά μονάδα μάζας: THR/m = 4456 ± 222,8 MJ/kg

10. Παράμετροι Εξόδου Δοκιμής

• Μέσος ρυθμός απελευθέρωσης θερμότητας – RHRav(t)
• Συνολική απελευθέρωση θερμότητας – THR(t)
• 1000 × [RHRav(t) / (t-300)] – (χρησιμοποιείται για τον υπολογισμό του FIGRA)
• Δείκτης Ρυθμού Ανάπτυξης Πυρκαγιάς – FIGRA
• Συνολική απελευθέρωση θερμότητας στα 600 s – THR600s
• Εμφάνιση πλευρικής εξάπλωσης φλόγας – LFS
• Μέσος ρυθμός παραγωγής καπνού – RSPav(t)
• Συνολική παραγωγή καπνού – TSP(t)
• 10000 × [RSPav(t) / (t-300)] – (χρησιμοποιείται για τον υπολογισμό του SMOGRA)
• Δείκτης Ρυθμού Ανάπτυξης Καπνού – SMOGRA
• Συνολική παραγωγή καπνού στα 600 s – TSP600s

11. Πρότυπα, Διαστάσεις και Βάρος

• Πρότυπα: EN 13501, EN 13823
• Διαστάσεις: 3000 mm (Π) × 4500 mm (Υ) × 3000 mm (Β)
• Βάρος: 650 kg

Εφαρμογή

Δοκιμή και ταξινόμηση πυρκαγιάς – για δομικά υλικά και προϊόντα

Δοκιμή πυρκαγιάς σήμανσης CE – για δομικά προϊόντα

Αξιολόγηση αντίδρασης στη φωτιά – για ανάπτυξη νέων προϊόντων

Έλεγχος ποιότητας και εξερχόμενος έλεγχος – για γραμμές παραγωγής

Απαιτήσεις Εγκατάστασης

Ύψος εγκατάστασης: όχι λιγότερο από 5 μέτρα

Επιφάνεια δαπέδου: όχι λιγότερο από 3μ x 3μ

Απαιτήσεις ισχύος: 220V, 10A; 380V, 5KW

Θερμοκρασία περιβάλλοντος: 10°C έως 35°C

Απαιτήσεις αερίου: αέριο προπάνιο

Αέριο βαθμονόμησης: N₂, πρότυπο αέριο CO₂

Πρότυπο βαθμονόμησης: επτάλιο

Συχνές Ερωτήσεις (FAQ)

Ε1: Συμμορφώνεται με τα πρότυπά μου;

Α1: Ναι. Συμμορφώνεται με τα EN 13823 και GB/T 20284. Τα αποτελέσματα υποστηρίζουν την ταξινόμηση EN 13501-1 (A2-B-C-D). Λειτουργεί τόσο με τις τρέχουσες όσο και με τις παλαιότερες εκδόσεις προτύπων.

Ε2: Πόσο σταθερό και ακριβές είναι;

Α2: Πολύ. Πλήρως αυτοματοποιημένη θέρμανση, ανάφλεξη και συλλογή καπνού. Η βαθμονόμηση είναι αυστηρή, ο αναλυτής αερίου αποκρίνεται σε<3s, απόκτηση δεδομένων σε 5s – όλα πληρούν τις χρονικές προθεσμίες του προτύπου.

Ε3: Ποιες παραμέτρους καλύπτει;

Α3: Όλες τις βασικές: HRR, THR, FIGRA, SPR, TSP, SMOGRA, συν LFS και σταγόνες – καθορίζει άμεσα την ταξινόμηση EN 13501-1 ή GB 8624.

Ε4: Εύκολο στη χρήση;

Α4: Απόλυτα. Διαισθητική διεπαφή, αυτόματη ανάφλεξη/έλεγχος αερίου. Περιλαμβάνεται εκπαίδευση στον χώρο εγκατάστασης.

Ε5: Οικονομικά αποδοτικό;

Α5: Μία μονάδα κάνει τα πάντα – εξοικονομεί χώρο και προϋπολογισμό. Κατασκευασμένο με κορυφαία εισαγόμενα εξαρτήματα για μακροπρόθεσμη αξιοπιστία και χαμηλότερη συντήρηση.

Ε6: Συντήρηση και υποστήριξη;

Α6: 1 έτος εγγύηση + υποστήριξη εφ' όρου ζωής. Καλύπτει εγκατάσταση, εκπαίδευση, βαθμονόμηση, ανάπτυξη δοκιμών και συμβουλευτική για διαπίστευση CMA/CNAS.
