EN1363 ανθεκτικός κάθετος φούρνος δοκιμής πυρκαγιάς εξοπλισμού δοκιμής ευφλέκτου/τμημάτων οικοδόμησης

Ανθεκτικός κάθετος φούρνος δοκιμής πυρκαγιάς εξοπλισμού δοκιμής ευφλέκτου/τμημάτων οικοδόμησης



Χρήση

Το EN 1363 στοχεύουν κυρίως κατόπιν απαιτήσεων αντίστασης πυρκαγιάς των οικοδομικών υλικών τελειώνοντας τα συστατικά κάτω από υψηλής θερμοκρασίας.



Εισαγωγή προϊόντων

Το σχέδιο του φούρνου δοκιμής πυρκαγιάς συμμορφώνεται με τις σχετικές απαιτήσεις en1363-1, 1363-2 καμπυλών υδρογονανθράκων και πρότυπα του ISO στις δοκιμές απόδοσης πυρκαγιάς για τα τμήματα οικοδομικού υλικού και είναι παρόμοιο με Sintef (Νορβηγία), LGAI (Ισπανία), PSB (Σιγκαπούρη), OTIS (Γαλλία), Vetrotech (Ελβετία), Chiltern διεθνές (UK), την πυρκαγιά AGCFlatglass (Βέλγιο) Bodycote Warrington (UK), το κέντρο πυρανίχνευσης της Άπω Ανατολής (Κίνα) και το Thomas κουδούνι-Wright (Ντουμπάι). Ο εξοπλισμός σχεδιάζεται ειδικά και βελτιώνεται κατά τη διάρκεια πολλών ετών για να δημιουργήσει μια αξιόπιστη και ακριβή μέθοδο τις διάφορες διαμορφώσεις δειγμάτων και τα απαραίτητα συστατικά της αίθουσας καύσης. Οι διάφοροι τύποι περιοριστικών δειγμάτων δοκιμής μπορούν να τοποθετηθούν στην αίθουσα καύσης. πλαίσιο. Η συσκευή ελέγχει την απάντηση του δείγματος στη θέρμανση στους καθορισμένους χρόνους, θερμοκρασίες και πιέσεις, με τα ειδικά κριτήρια απόδοσης.

Η σόμπα παράγεται, εγκαθίσταται και εξετάζεται στο εργοστάσιό μας, και σύμφωνα με την προετοιμασμένη λειτουργία σας, αποσυντίθεται στις συσκευασίες κατάλληλες για τη βαριά φόρτωση και μεταφέρεται στα ρυμουλκά.

Ο τοίχος φούρνων θα ψεκαστεί με το μπλε ανθεκτικό στη θερμότητα χρώμα σφυριών, σύμφωνα με τους τρέχοντες κανονισμούς διαμορφώστε το σύστημα σωληνώσεων.

Ο φούρνος εξέτασε τις θερμοκρασίες μέχρι 1250 °C.



Τεχνικές παράμετροι



Επένδυση φούρνων:

Γενικά, 1400 μονωμένα κατηγορία τούβλα είναι ευθυγραμμισμένα με τη diatomaceous γήινη μόνωση και τα έξοχος-μονωμένα, χαμηλής θερμοκρασίας υλικά σε ορισμένες περιοχές, χρησιμοποιώντας 42% όσο το δυνατόν πυκνότερο σε όλες τις επικίνδυνες περιοχές και τις περιοχές combustor βασίστε κατάλληλο για τη σύνδεση τσιμέντου. Το τούβλο αλουμίνας, η εσωτερική επένδυση θα παράσχει την ικανοποιητική μόνωση κατά τη διάρκεια της 6ωρης υψηλής θερμοκρασίας δοκιμής.



Τα αναπληρώσιμα, πυκνά, υψηλής αντοχής, χυτά υλικά, προκατασκευασμένα firebricks, θα εξασφαλιστούν γύρω από τη δομή χάλυβα στο μέτωπο της αίθουσας καύσης. Οι προκατασκευασμένες πυρίμαχες ύλες που βλέπουν το λιμένα κατασκευάζονται με την έκχυση ενός ελαφριού πυρίμαχου υλικού σε ένα δομικό κοχύλι χάλυβα που μπορεί να αφαιρεθεί από το εξωτερικό αν απαιτείται για την επισκευή. Το άνοιγμα βιντεοκάμερων μπορεί να χρησιμοποιηθεί αντί του πυρίμαχου υλικού λιμένα εξέτασης για να ταιριάξει τις απαιτήσεις του πελάτη.



Οι διατομές των τριών αγωγών σωλήνων είναι κυκλικές, κάθε μια που περιέχει έναν αεροφράκτη. Τα τρία αερόκλειθρα είναι κυκλικές αρίστης ποιότητας δομές ανοξείδωτου και οι άξονές τους δροσίζονται με το νερό. Η επένδυση σωλήνων είναι εδώ ένα βιοδιασπάσιμο κεραμικό υλικό ινών.



Πλαίσιο χάλυβα:

Το κοχύλι αποτελείται από το δομικούς ήπιο χάλυβα και το μέταλλο φύλλων και σχεδιάζεται για να είναι μια στερεά, non-deformed δομή. Τα ενισχυμένα πιάτα παρέχουν τις τρύπες για τους καυστήρες, το γυαλί θέας, τα θερμοηλεκτρικά ζεύγη, την πίεση, και τα σημεία ελέγχου. Το σχέδιο του πλαισίου χάλυβα είναι να εξασφαλιστεί ότι η λειτουργία χρήσης της έχει εξεταστεί. Η ανθεκτική φύση της συσκευής εξασφαλίζει τη μακροζωία της στο περιβάλλον δοκιμής.



Ο φούρνος παρέχεται σε τρία μέρη που μπορούν να συγκεντρωθούν στην περιοχή.



1) Χαλυβουργική εργασία υποστήριξης και εργασία χυτοσιδήρου

Η κάθετη επιφάνεια αμπαρώνεται σε ένα στερεό σχεδιάγραμμα χυτοσιδήρου στη δομή αιθουσών καύσης και έχει ως σκοπό να είναι μετακινούμενη. Μια κοιλότητα διαμορφώνεται στη ρίψη για τη λήψη και η διατήρηση του ενθεμένου κεραμικού υλικού αφθονίας που χρησιμοποιείται για να σφραγίσει το κάθετο περιοριστικό πλαίσιο, που εξασφαλίζεται με τέσσερα ενσφηνώνει/συνελεύσεις υποστηριγμάτων κυλίνδρων.



2) Μηχανοποιημένες ελεγχόμενες πίεση διατάξεις απόσβεσης

Το αέριο θα εισαγάγει τους κάθετους αγωγούς στο πίσω μέρος του φούρνου μέσω τριών ενάρξεων και θα πάει έπειτα σε έναν σωλήνα κοινού εδάφους. Τα τρία αερόκλειθρα είναι μηχανοκίνητα και ελέγχουν την πίεση στην αίθουσα καύσης. Η κλειδαριά αέρα είναι water-cooled και απαιτεί τους πελάτες για να παρέχει την παροχή νερού και την αποξήρανση.



3)Εξοπλισμός καύσης

Παρέχετε τον εξοπλισμό καύσης ως εξής:

12 ακροφύσια καυστήρων αερίου για την ανάφλεξη στην επιφάνεια δειγμάτων

12 εύκαμπτοι αεροσωλήνες

12 εύκαμπτοι σωλήνες αερίου

12 χειρωνακτικές βαλβίδες πεταλούδων αέρα

12 διπλός-συνδυασμένη 1$η διαταγή ηλεκτρομαγνητική και βαλβίδες ρυθμιστικών βαλβίδων

12 βουλώματα αερίου

χαμηλή πίεση μηδενικά 12 φορτίων κυβερνήτης αερίου

3 ηλεκτρικές βαλβίδες ελέγχου αέρα/αερίου ανάλογες ανοικτές κύριες

12 σύνολα αυτόματων συσκευών ελέγχου ασφάλειας καυστήρων αερίου με τη μίζα και τα UV συστατικά

12 βουλώματα σπινθήρων

12 ανιχνευτές φλογών τύπων U.V.

1 διακόπτης διαφοράς πίεσης αέρα

1 διακόπτης αρνητικής πίεσης

1 διακόπτης υπερπίεσης

2 διακόπτες πίεσης αερίου

1 ομάδα αέρα και αγωγών υγραερίου στη σόμπα

1 χειρωνακτική shutoff αερίου κύρια βαλβίδα



Τα κάθετα πρόσωπα 6 καυστήρων σε κάθε πλευρά 6 πλευρών ελέγχονται από 3 ζώνες (4 σε κάθε ζώνη)

Το σχεδιάγραμμα του εξοπλισμού καύσης/του εξοπλισμού ανάφλεξης και της διοχέτευσης με σωλήνες καθορίζεται από τους εγγραμμένους μηχανικούς αερίου μας σύμφωνα με τους κανονισμούς αερίου που συμμορφώνονται με τα ευρωπαϊκά πρότυπα. Χωριστό σύστημα κατάσβεσης φωτιάς καυστήρων, UV συσκευή, συσκευή μίζας, διαφορική συσκευή συναρμολογήσεων διακοπτών πίεσης, διακόπτης πίεσης παροχής αέρα/βαλβίδα σωληνοειδών, υψηλός και χαμηλός διακόπτης πίεσης αερίου, διακόπτης αρνητικής πίεσης, φούρνος πέρα από το διακόπτη πίεσης, διαφορικός διακόπτης πίεσης αέρα πίεσης, ελαφρύς διακόπτης έναρξης, διακόπτης ορίου κλειδαριών αέρα και σύστημα εκκαθαρίσεων



4)Θερμοηλεκτρικά ζεύγη, θέσεις και σχέδιο που συμμορφώνονται με τους πιό πρόσφατους κανονισμούς

Η θέση εννέα θερμοηλεκτρικών ζευγών στον πίσω τοίχο του φούρνου θα διευκρινιστεί. Στη συσκευασία των βοηθητικών εξαρτημάτων, θα παράσχουμε τους κατάλληλους nickel-iron σωλήνες κραμάτων για να υποστηρίξουμε τα θερμοηλεκτρικά ζεύγη που παρέχουμε.



5)Σημεία, θέσεις και σχέδιο πίεσης που συμμορφώνονται με τους πιό πρόσφατους κανονισμούς

Δύο nickel-iron σωλήνες κραμάτων τοποθετούνται σε κάθε πλευρά του τοίχου αιθουσών καύσης, και οι άκρες των σωλήνων είναι σε μια μορφή «Τ». Τα σημεία όλα πίεσης θα συνδεθούν με τον αναστροφέα καλωδίωσης τομέων.



6)Αναλυτής οξυγόνου

Τα διευκρινισμένα σημεία δειγματοληψίας περιλαμβάνουν τους nickel-iron σωλήνες δοκιμής κραμάτων και τα εξαρτήματα.



7)Βλέποντας λιμένες

Τα τέσσερα βρίσκονται στον πίσω τοίχο του φούρνου και αποτελούνται από το ανθεκτικό στη θερμότητα γυαλί, την αερόψυξη, τη σύνδεση σε έναν σωλήνα ανεφοδιασμού και τις αντιθερμικές ασπίδες ανοξείδωτου. Μια εναλλακτική λύση αυτό το viewport είναι το άνοιγμα καμερών.



8)Ηλεκτρολογική εργασία

Όλοι οι βαλβίδες σωληνοειδών, τα κιβώτια ελέγχου ασφάλειας, τα βουλώματα σπινθήρων, οι ανιχνευτές φλογών, οι διακόπτες κενού και υπερπίεσης, οι ηλεκτρικοί βαλβίδες και οι διακόπτες ορίου συναρμολογήσεων ασφάλειας θα συνδεθούν με τους μηχανικούς εγκαταστάσεών μας με τον τομέα που συνδέουν με καλώδιο το τελικό κιβώτιο συνδέσεων.



9)Τεχνικές λεπτομέρειες

Για έναν φούρνο άξονων 3 μ Χ 3 μ, η ζήτηση φυσικού αερίου είναι περίπου 260 κυβικοί μετρητές του φυσικού αερίου ανά ώρα, το υγροποιημένο αέριο πετρελαίου είναι 130 κυβικά μέτρα ανά ώρα, και η ελάχιστη πίεση είναι 21 mbar.

Οι απαιτήσεις νερού, τυποποιημένος 15mm κόκκινος ανεφοδιασμός οικιακού κρύου νερού χαλκού, κοντά σε κάθε μια από αυτές τις τρεις βαλβίδες ελέγχου πίεσης, ο φούρνος ζυγίζουν περίπου 12 τόνους.

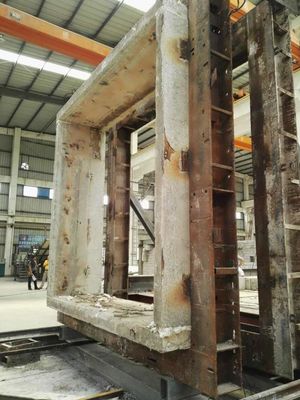

Μη-φορτώνοντας περιοριστικό πλαίσιο για την κάθετη δοκιμή

Εσωτερικό βάρος διαστάσεων 3m X 3m - περ. 5 τόνοι (χωρίς δείγμα)



1. Επισκόπηση

Το πλήρες πλαίσιο είναι κατάλληλο για με το γερανό γεφυρών μέσα στο κτήριο. Οι τέσσερις φραγμοί κυλίνδρων συνδέονται με τα υποστηρίγματα σφηνών στο πλαίσιο για να τους καταστήσουν σταθερούς και σφραγίζονται στην αίθουσα καύσης.



Το εξωτερικό πλαίσιο είναι ένα ισχυρό πλαίσιο φιαγμένο από εύκαμπτο πιάτο χάλυβα και που προστατεύεται από την άμεση θερμότητα με την προκατασκευασμένη πυρίμαχη ύλη και να δέσει υψηλής πυκνότητας. Έχουν ως σκοπό να είναι αποσπάσιμοι, και η μηχανική ζημία εμφανίζεται εξεταστική. Το αντικαταστήστε μόνο. Το τούβλο έχει μια κατάλληλα τοποθετημένη τρύπα σε το για να διευκολύνει τον καθορισμό του δείγματος. Το εσωτερικό μέγεθος του περιοριστικού πλαισίου είναι 3 μέτρα Χ 3 μέτρα.



Η ολόκληρη συσκευή έχει ένα πόδι υποστήριξης έτσι ώστε το πλαίσιο μπορεί να εγκατασταθεί οπουδήποτε στο εργαστήριο.



Η επισκόπησή μας του συστήματος ελέγχου φούρνων ισχύει στον πραγματικού μεγέθους πυρκαγιά-εκτιμημένο φούρνο δοκιμής κατασκευής που περιγράφεται σε αυτήν την προδιαγραφή, η οποία είναι μια εναλλακτική λύση μεταξύ αυτών των δύο φούρνων.

Περιλαμβάνουμε τον αυτόματο έλεγχο και την αναγραφή στοιχείων, τον πλήρη χειρωνακτικό έλεγχο, την επίδειξη μονάδας βίντεο, και ένα σύστημα μέτρησης ικανότητας που μετρά όλα τα κανάλια εισαγωγής αισθητήρων χωριστά και παρέχει την τελική ανάλυση στοιχείων δοκιμής.



Το σύστημα καταγραφής στοιχείων έχει συνολικά 240 καταγράφοντας κανάλια σε 4 θέσεις καταγραφής και είναι σε θέση από όλους τους σημαντικούς τύπους ΣΥΝΕΧΩΝ μετατροπέων στα θερμοηλεκτρικά ζεύγη τύπων Κ, Ν και Ρ, τα διαμετρήματα πίεσης, τους αισθητήρες πίεσης, τους αισθητήρες μετατοπίσεων, τις συσκευές ανάλυσης αερίου, το κύτταρο φορτίων και την παραγωγή αισθητήρων πίεσης. Η υψηλότερη σειρά εισαγωγής προσαρμόζει τουλάχιστον 5 VDC και παρέχει την προστασία ενάντια στο ESD και overvoltages. Μια τάση απομόνωσης του συνεχούς ρεύματος 3000 Β παρέχεται μεταξύ της εισαγωγής μέτρησης και του υπολογιστή ελέγχου. Το σύστημα μέτρησης μπορεί απλά να επεκτείνει τη λειτουργία του.



Η παραγωγή από όλα τα κανάλια μέτρησης μπορεί να συλληφθεί στο λεπτό.



Το σε πραγματικό χρόνο στοιχείο επιδεικνύεται στο δωμάτιο ελέγχου, και μπορεί να υπάρξει μια δεύτερη επίδειξη δίπλα στο φούρνο, αλλά αυτό δεν συμπεριλαμβάνεται σε αυτό το στάδιο.

2. Περιγραφή υλικού

Η καρδιά του συστήματος είναι ένα επίπεδο μέχρι την πάτωμα-στεμένος προστασία IP65. Αυτό περιλαμβάνει όλους τους ηλεκτρονόμους και τη λογική που απαιτούνται για να ελέγξει το φούρνο. Όλες οι εξωτερικές συνδέσεις είναι μέσω των αντίστοιχα εκτιμημένων αδένων καλωδίων ή των αγωγών καλωδίων. Οι εσωτερικοί διακόπτες εγκαθίστανται μέσω των ραγών βιομηχανικά τυποποιημένων DIN, με 4 ηλεκτρονόμους πόλων εγκατεστημένους, κάθε μια με το δείκτη του και την ανταπεργία. Η οργάνωση διεπαφών μικροεπεξεργαστών ολοκληρώνεται με τη χρησιμοποίηση ενός αναλογικού συστήματος και την αλλαγή I/O των συσκευών. Εξωτερική επικοινωνία μέσω της τυποποιημένης διεπαφής RS485. Όλοι οι εσωτερικοί διακόπτες και οι εξωτερικές γραμμές ελέγχου συμμορφώνονται με τις εφαρμογές βιομηχανικά τυποποιημένων 24V. Εφ' όσον υπάρχει μια δυνατότητα, εγκαθίσταται στο σύστημα μέσω των μικροσκοπικών διακοπτών και των συσκευών προστασίας διαρροής.



3. Έλεγχος υπολογιστών

Οι όροι που απαιτούνται για τον πλήρη αυτόματο έλεγχο υπολογιστών της θερμοκρασίας και της πίεσης φούρνων συνδέονται με το σύστημα ελέγχου μέσω RS485.



Ένας υπολογιστής ελέγχου θα παρασχεθεί που μπορεί να παρέχει ένα ελάχιστο σύστημα γραφικής παράστασης 256 ΜΒ, επεξεργαστής 2,66 Ghz, 2 ΜΒ της μνήμης, και του σταθερού δίσκου 300 ΜΒ. Το λειτουργικό σύστημα είναι παράθυρα XP ή Vista εκτός αν ορίζεται διαφορετικά.



Τα οπτικά μονωμένα μέσα σύνδεσης RS485 ότι δεν υπάρχει κανένα πρακτικό όριο μεταξύ του υπολογιστή και του γραφείου ελέγχου. Αυτός ο υπολογιστής χρησιμοποιείται στις πληροφορίες φούρνων επίδειξης συμπεριλαμβανομένης της θερμοκρασίας και της πίεσης φούρνων, τη θέση καυστήρων και τη θέση βαλβίδων, συμπεριλαμβανομένων των θερμοηλεκτρικών ζευγών δειγμάτων και άλλων αισθητήρων όπως τα αποτελέσματα.



4. Αναγραφή στοιχείων που χρησιμοποιεί ένα διπλό σύστημα αναγραφών

Το στοιχείο καταγράφηκε στον ανωτέρω υπολογιστή και κατά τη διάρκεια της δοκιμής παρουσίασε σε πραγματικό χρόνο στοιχεία ανάλυσης της απόδοσης του δείγματος δοκιμής. Η συσκευή μπορεί να μεταδώσει ραδιοφωνικά την επίδειξη οθόνης της σε ένα τυποποιημένο δίκτυο υπολογιστών, και οποιοσδήποτε υπολογιστής που συνδέεται με αυτό το δίκτυο μπορεί σύνδεση στις πληροφορίες δοκιμής. Η δυνατότητα μπορεί να χρησιμοποιηθεί για να παρέχει τα στοιχεία δοκιμής στους παρατηρητές στο εργαστήριο. Όλες οι καταγραμμένες πληροφορίες σώζονται αυτόματα σε έναν άλλο υπολογιστή.



5. Χειρωνακτικός έλεγχος

Ο φούρνος μπορεί να χρησιμοποιηθεί με το χέρι. Το πλήρες σύστημα ανάφλεξης δεν εξαρτάται με κάθε τρόπο από τη λειτουργία του υπολογιστή ελέγχου. Πιέστε το σαφές κουμπί έναρξης για να ανάψετε το φούρνο. Μια σειρά φωτός δείχνει ότι η σαφής ακολουθία προχώρησε σωστά. Μόλις αναφλεχτούν όλοι οι διαθέσιμοι καυστήρες για έναν προετοιμασμένο χρόνο από το μεμονωμένο πίνακα ελέγχου καυστήρων τους. Εάν ο φούρνος δεν αναφλέγει εντός αυτής της περιόδου, το σύστημα θα πρέπει να καθαριστεί πάλι. Η θέση του αέρα αερίου σε κάθε ζώνη και τη μηχανή αεροφρένων μπορεί να ρυθμιστεί χωριστά ή μέσω ενός κύριου συνόλου ελέγχου. Κατά τη διάρκεια της δοκιμής, η ασφάλεια του φούρνου ελέγχεται από μια αλυσίδα των ενδασφαλίζοντας συσκευών, κάθε μια με το φως δεικτών της. Αυτές οι συναρμολογήσεις είναι κλεισμένες με μάνταλο, έτσι ώστε η συναρμολόγηση που προκαλεί το φούρνο σε στενό συλλαμβάνεται και κρατιέται μέχρι τη χειρωνακτική ακολουθία πυρκαγιών αναστοιχειοθέτησης. Συγχρόνως εξοπλισμένος με τον υγιή εξοπλισμό συναγερμών.



6. Διεπαφή μέτρησης

Η συνιστώμενα καταγραφή στοιχείων και το σύστημα ελέγχου μας αποτελούνται από μια ομάδα 60 ενοτήτων καναλιών που αποτελούν συνολικά 240 κανάλια. Κάθε ενότητα 60 καναλιών στεγάζεται στη βιομηχανικά σχεδιασμένη περίφραξή της που ταξινομείται εύκολα για να φθάσει στην επιτροπή κιβωτίων συνδέσεων. Η συσκευή μπορεί να τοποθετηθεί σε μια σταθερή θέση ή να παρασχεθεί ως κινητή συσκευή έναν τροχίσκο που παρέχεται από το πλαίσιο υποστήριξης. Η ενότητα παρεμβάλλεται απλά στο δίκτυο μέτρησης μέσω μιας wall-mounted υποδοχής έτσι ώστε εγκαθιστά γύρω από το φούρνο.

Αυτό το δίκτυο μέτρησης μπορεί να επεκταθεί για να επιτρέψει στις συσκευές του για να χρησιμοποιηθεί για άλλα πειράματα στο εργαστήριο.

Η πυρίμαχη διεπαφή μέτρησης σχεδιάζεται για να μετατρέψει την τάση ΣΥΝΕΧΟΥΣ παραγωγής όλων των τύπων αισθητήρων δοκιμής καύσης, όπως τα θερμοηλεκτρικά ζεύγη και οι αισθητήρες πίεσης, στην ψηφιακή μορφή που μπορεί έπειτα να περάσουν στα συγκροτήματα ηλεκτρονικών υπολογιστών για την επίδειξη και την αποθήκευση. Οποιοσδήποτε αισθητήρας που παρέχει μια τάση ΣΥΝΕΧΟΥΣ παραγωγής μπορεί να συνδεθεί με οποιοδήποτε κανάλι.

Οι τρέχουσες συσκευές παραγωγής μπορούν επίσης να χρησιμοποιηθούν με μια εξωτερική αύξηση αντιστατών. Η κρύα αποζημίωση συνδέσεων παρέχεται για όλους τους τύπους θερμοηλεκτρικών ζευγών συμπεριλαμβανομένων των τυποποιημένων και εκτεταμένων σειρών θερμοκρασίας.

Το σχέδιο των μετατροπέων ρεύμα-συνεχές ρεύμα που χρησιμοποιούνται σε αυτές τις συσκευές είναι ένας υψηλής ευκρίνειας μετατροπέας, ο οποίος έχει πολλά πλεονεκτήματα πέρα από άλλα σχέδια για τις χαμηλής συχνότητας μετρήσεις, ιδιαίτερα η δυνατότητα να προγραμματιστεί ο ηλεκτρικός θόρυβος με κατάλληλα να επιλέξει τη συχνότητα δειγματοληψίας. Κάθε κανάλι μπορεί να προγραμματιστεί χωριστά για να βελτιστοποιήσει τα χαρακτηριστικά μετατροπής του συνδεδεμένου τύπου αισθητήρων.

Το κύκλωμα καναλιών περιλαμβάνει επίσης τα ειδικά σχεδιασμένα φίλτρα εισαγωγής για το χειρισμό της υψηλής στατικής ηλεκτρικής ενέργειας που παράγεται από ορισμένους τύπους πυρίμαχων στοιχείων δοκιμής. Η αυτόματη βαθμολόγηση υποβάθρου τρέχει μεταξύ των ανιχνεύσεων μέτρησης.

Η συσκευή συνδέεται με το συγκρότημα ηλεκτρονικών υπολογιστών μέσω ενός οπτικά απομονωμένου πολυσημειακού δικτύου RS485, και μέχρι 256 συσκευές μπορούν να συνδεθούν με ένα ενιαίο σκέλος ενός στριμμένου καλωδίου ζευγαριού πέρα από μια απόσταση διάφορων χιλιομέτρων. Άλλοι τύποι ενοτήτων που μπορούν να συνδεθούν με αυτό το δίκτυο μέτρησης είναι επίσης διαθέσιμοι. Αυτές οι συσκευές έχουν άλλα χαρακτηριστικά γνωρίσματα όπως η κατοχή λιγότερων καναλιών εισαγωγής σε κάθε θέση ή διασυνδέουν με τους ηλεκτρονόμους, τους διακόπτες, και τις μηχανές.



7. Τεχνική προδιαγραφή

Κανάλι	σύνολο 240, διπολική διαφορά
Συνδετήρας	4 χιλ. γύρω από την υποδοχή (2 ανά κανάλι). Άλλοι τύποι που καλύπτουν τις απαιτήσεις είναι διαθέσιμοι
Σειρά εισαγωγής	ΣΥΝΕΧΗΣ τάση, 5 MV, 50 MV, 500 MV, 5000 MV (λογισμικό προγραμματίσημο)
Βασικό ψήφισμα	21 μπιτ
Βασική ακρίβεια	0,005% FS
Ταχύτητα μέτρησης	1 κα σε 3 δευτερόλεπτα (λογισμικό προγραμματίσημο)
Κρύα αποζημίωση συνδέσεων	Απόλυτη αποζημίωση +0.1°C
Διεπαφή υπολογιστών	RS485 πολυσημειακό 75 στριμμένο ωμ ζευγάρι
Παροχή ηλεκτρικού ρεύματος	200-240 VAC ή 100-130VAC ή 24VAC 40 -70Hz
Κατανάλωση ισχύος	7VA
