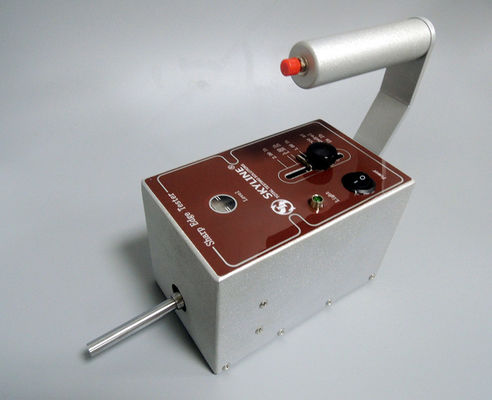

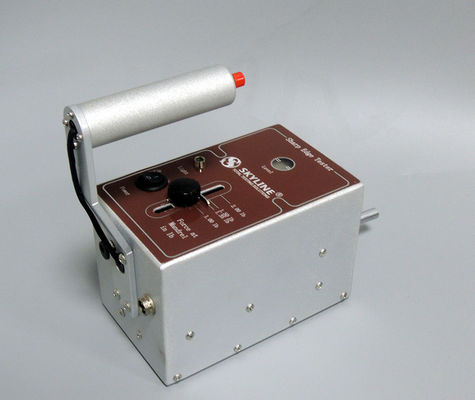

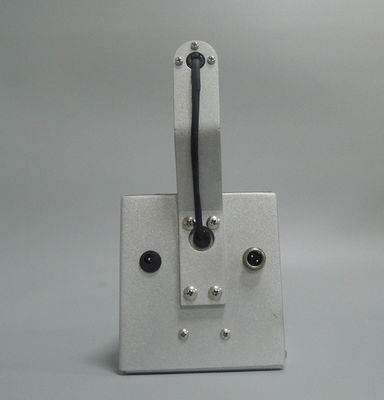

Ελεγκτής αιχμηρών ακρών εξοπλισμού δοκιμής παιχνιδιών του ISO 8124-1 1.35LB για τα προϊόντα παιδιών

Σταθερός ελεγκτής αιχμηρών ακρών δύναμης του ISO 8124-1 1.35LB για τα προϊόντα παιδιών

Αιχμηρή άκρη Tester.pdf

Εφαρμογή

Χρησιμοποιημένος για να καθορίσει εάν η άκρη ενός παιχνιδιού ή ενός στοιχείου είναι μια αιχμηρή άκρη με έναν αδικαιολόγητο κίνδυνο τραυματισμού.

Πληροφορίες προϊόντων
                                                                                                Για να καθορίσει εάν οι προσιτές άκρες στα παιχνίδια είναι πιθανό να προκαλέσουν τον τραυματισμό. Μια αυτοκόλλητη ταινία PTFE είναι συνδεμένη με mandrel, το οποίο περιστρέφεται έπειτα για μια ενιαία επανάσταση 360 βαθμού κατά μήκος της προσιτής άκρης που εξετάζεται. Εάν η ταινία κόβεται στο μισό ή μακρύτερος στο μήκος (περ. 13 χιλ.), η άκρη προσδιορίζεται ως επικίνδυνη αιχμηρή άκρη. Τα παιχνίδια που προορίζονται προς χρήση από τα παιδιά κάτω από 8 χρονών υπόκεινται σε αυτήν την απαίτηση πριν από ή τη δοκιμή μεταγενέστερης χρήσης & κατάχρησης.

Αρχή δοκιμής

Ο άξονας χάλυβα που χρησιμοποιείται για να μιμηθεί τα δάχτυλα των παιδιών πρέπει να. Η Rockwell επιφάνειας σκληρότητα πρέπει να είναι τουλάχιστον 40, η τραχύτητα επιφάνειας δεν πρέπει να είναι μεγαλύτερη από 0,40 μικρά, και η διάμετρος πρέπει να είναι 9,35 χιλ. ± 0,12 χιλ. Ένα στρώμα της μιμούμενης τεχνητής ταινίας δερμάτων εφαρμόστηκε κάθετα σε έναν άξονα χάλυβα που τυλίχτηκε με τη μιμούμενη τεχνητή κόλλα δερμάτων με μια δύναμη 6 Ν (1,35 λίβρες). Ο άξονας χάλυβα ήταν σταθερή εφαπτομένη σε 23 mm/sec ± 4 mm/sec. Η ταχύτητα περιστρέφεται για μια εβδομάδα. Ελέγξτε την άκρη της δοκιμής για να κόψετε (περικοπή) το μιμούμενο τεχνητό συγκολλητικό έγγραφο δερμάτων. Εάν η περικοπή (περικοπή), η δοκιμασμένη άκρη ορίζεται ως μια ενδεχομένως επικίνδυνη αιχμηρή άκρη.

Αποτελέσματα χρήσης και κρίσης ελεγκτών αιχμηρών ακρών
1. Συνδέστε την κολλητική ταινία PTFE με mandrel όπως απαιτείται, και περιστραφείτε έπειτα mandrel κατά μήκος της δοκιμασμένης προσιτής άκρης από 360°. Ελέγξτε ότι η κολλητική ταινία δοκιμής βαρύτητα-διορθώνεται.
Εάν η σφαίρα μπορεί να περάσει το πρότυπο δοκιμής εντελώς. Το μήκος της περικοπής. Υπολογίστε το ποσοστό του μήκους της ταινίας περικοπών. Κρίση: Εάν η κολλητική ταινία κόβεται από 50%
Η διάσπαση, η άκρη θεωρείται μια αιχμηρή άκρη.
2. Η άκρη που εξετάζεται θα είναι η προσιτή άκρη που καθορίζεται μετά από τη δοκιμή δυνατότητας πρόσβασης του μέρους ή του τμήματος παιχνιδιών.
3. Εάν η touchable άκρη του παιχνιδιού συνολικά δεν μπορεί να εξεταστεί, στην περίπτωση της μίμησης του παιχνιδιού συνολικά, η προσιτή άκρη μπορεί να αφαιρεθεί και να εξεταστεί χωριστά.
4. Το κλειδί για τη δοκιμή αιχμηρών ακρών είναι πώς να καθορίσει την ανιχνευμένη άκρη και να εξασφαλίσει ότι mandrel είναι κάθετο στην άκρη, και δεν υπάρχει καμία φάση μεταξύ mandrel και της άκρης κατά τη διάρκεια της δοκιμής.
Για τον αθλητισμό.
5. Κατά τη διάρκεια της περιστροφής mandrel, πρέπει να εξασφαλιστεί ότι η πίεση που εφαρμόζεται mandrel είναι συνεχώς σταθερή.

Προδιαγραφή


Τεχνικές παράμετροι
1.Diameter περιστροφικό mandrel που παρουσιάζονται στον πίνακα 1:


2.Measured αξία της δύναμης που παρουσιάζεται στον πίνακα 2:


3.Rotate ταχύτητα περιστροφικό mandrel που παρουσιάζεται στον πίνακα 3:


4.Roughness περιστροφικό mandrel που παρουσιάζονται στον πίνακα 4:

 Ελεγκτής και αιχμηρό σημείο Tester.pdf αιχμηρών ακρών

Πώς εξετάζετε τις αιχμηρές άκρες;
Η άκρη θα προσδιοριστεί όπως αιχμηρή εάν κόψει εντελώς μέσω της ταινίας για ένα μήκος περισσότερο από 1/2 ίντσας (13 χιλιοστόμετρα) σε οποιαδήποτε δύναμη μέχρι 1,35 λίβρες (6,00 Newtons). (2) διαδικασία. (ι) η άκρη του δείγματος που εξετάζεται θα υποστηριχτεί με έναν τέτοιο τρόπο ότι δεν κινείται κατά τη διάρκεια της δοκιμής.

Τηλεοπτική σύνδεση λειτουργίας ελεγκτών αιχμηρών ακρών:
το https://www.youtube.com/watch?v=TREo3kIsqVc


Εξαρτήματα
