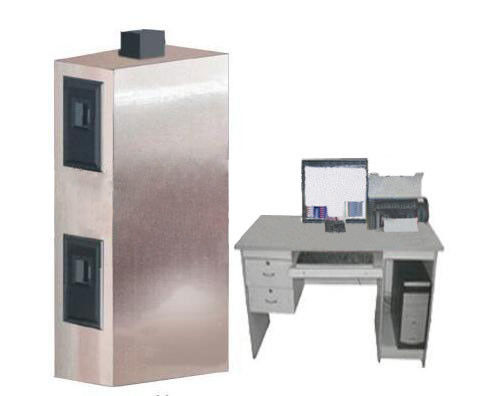

Καλώδιο UL 1666 που εγκαθίσταται κάθετα στη μηχανή δοκιμής πυρκαγιάς άξονων
Εξεταστικά πρότυπα
UL1666, ANSI/ASTM Δ 5207 & UL 1581, ANSI/ASTM Δ 5025
UL1666><>
Παράμετροι
1. Μετρητής πίεσης u-τύπων: μετρώντας την πίεση αιθουσών που διατηρείται σε 0-12PA
2. Υγρόμετρο: μέτρηση της θερμοκρασίας και της υγρασίας αιθουσών
3. Η δομή της αίθουσας: η γενική δομή του συμπαγούς τοίχου από το τούβλο, το πρώτο στρώμα είναι 1.22M, το δεύτερο στρώμα είναι 3.66M, η κορυφή είναι 2.24M. Εξωτερικές διαστάσεις: 7.12M υψηλό x1.3M ευρύ x2.5M μακριά
4. Η δομή τοίχων είναι μια πυκνότητα 106lb/ft3 (1698kd/μ3) του σκυροδέματος, η θερμική αγωγιμότητα (κ) σε 21,1 ℃ για το 0.38Btu (0.055W/MK)
5. Το πρώτο και δεύτερο στρώμα από το 203mm παχύ συνηθισμένο βάρος της σύνθεσης τσιμέντου. Η στέγη αποτελείται από τον τοίχο για να εξασφαλίσει τη συμπίεσή της
6. Η μετρώντας τρύπα στο δεύτερο στρώμα πρέπει να είναι επάνω από την κάθετη τρύπα του πρώτου στρώματος που μετρά την τρύπα (305mm κατά 610mm), κάθε τρύπα είναι 203mm πίσω από το κιβώτιο και 102mm από την πλευρά του κιβωτίου.
Συσκευή ανάφλεξης
1. A1/2 ο σωλήνας χάλυβα ίντσας, ο αγκώνας σωλήνων ίντσας a1/2 και ένας διασκορπίζοντας δίσκος ανάφλεξης χάλυβα εγκαθίστανται, και ένας μετρητής ροής προπανίου εγκαθίσταται στη θέση όπου το αέριο εγχέεται.
2. Ανεμιστήρας: Εγκαταστήστε τον ανεμιστήρα και το ανεμόμετρο εξάτμισης στην έξοδο του κιβωτίου δοκιμής.
3. Πηγή καύσης: Το αέριο που παρέχεται igniter πρέπει να είναι προπάνιο βαθμού CP και η θερμότητα ανά κυβικό πόδι είναι 2500 Btu.
4. Ανεμιστήρας εξάτμισης και μεταβίβαση του σωλήνα: Ο χάλυβας που μεταβιβάζει το σωλήνα εγκαθίσταται στο κέντρο της κορυφής του κιβωτίου δοκιμής. Ο ανεμιστήρας εξάτμισης συνδέεται με το μεταβιβάζοντας σωλήνα.
6. Η θερμοκρασία και η ροή εξετάζουν τα όργανα: Οκτώ ειδικά 28 θερμοηλεκτρικά ζεύγη θηκών νικελίου τύπων τοποθετούνται στη δεύτερη δεξαμενή, ένα θερμοηλεκτρικό ζεύγος τοποθετείται στην πρώτη δεξαμενή, και ένας ειδικός τύπος 28 θερμοηλεκτρικό ζεύγος θηκών νικελίου τοποθετείται στο πρώτο όροφο. Το κέντρο του ανώτατου ορίου επεκτείνει 1 (25,4 ± 1,6 χιλ.) κάθετο ± 1/16 στο ανώτατο όριο και το θερμοηλεκτρικό ζεύγος εξετάζεται προτού να καθοριστεί η θερμοκρασία αιθουσών δοκιμής.
7. Ο διπλής κατεύθυνσης έλεγχος ταχύτητας ανέμου τοποθετείται στο οριζόντιο και κάθετο κέντρο της πρώτης αυλάκωσης, και η ταχύτητα που μετρά τον έλεγχο συνδέεται με έναν ηλεκτρονικό μετρητή πίεσης για να λάβει τη διαφορική πίεση.
8. Όργανο αποκτήσεων στοιχείων: Το PLC και ο υπολογιστής χρησιμοποιούνται. Το σύστημα αποκτήσεων ψηφιακών στοιχείων συλλέγει και καταγράφει την ταχύτητα αέρα στην τρύπα εισόδων και τη θερμοκρασία του θερμοηλεκτρικού ζεύγους της δεύτερης τρύπας στρώματος κάθε 5 δευτερόλεπτα και επιδεικνύει την καμπύλη.
Ποιοι είναι οι διαφορετικοί τύποι τηλεγραφήσεων;
Τα καλώδια χρησιμοποιούνται κυρίως για να φέρουν τα ηλεκτρικά και σήματα τηλεπικοινωνιών. Υπάρχουν διάφοροι τύποι καλωδίων, συμπεριλαμβανομένου του στριμμένου καλωδίου ζευγαριού, ομοαξονικού καλωδίου, πολυ καλωδίων αγωγών και καλωδίων οπτικών ινών. Ένα στριμμένο καλώδιο ζευγαριού στρίβει δύο καλώδια το ένα γύρω από το άλλο και χρησιμοποιείται κυρίως στη μεταφορά των σημάτων.
