Κεφάλι αντίκτυπου κραμάτων του ISO 8124-4 Alu από τα στοιχεία ταλάντευσης χωρίς επιταχύμετρο

Κεφάλι αντίκτυπου του ISO 8124-4 από τα στοιχεία ταλάντευσης (χωρίς επιταχύμετρο)

Πληροφορίες προϊόντων

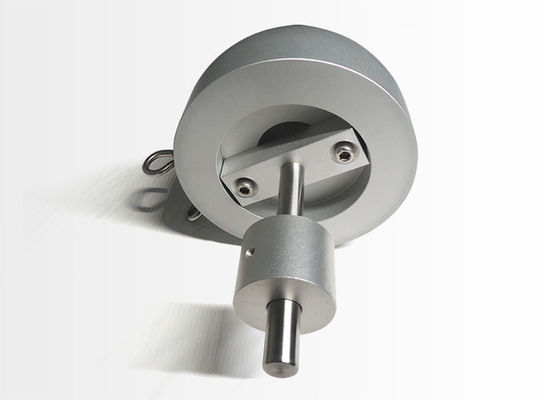

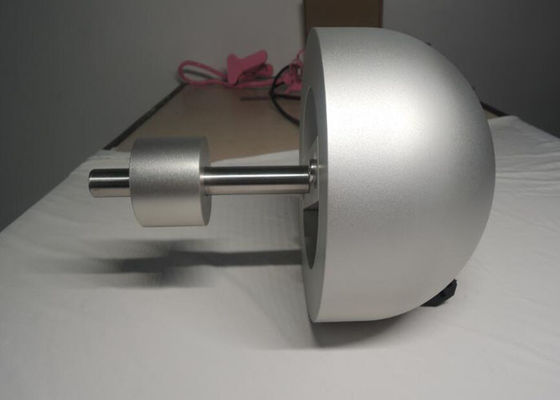

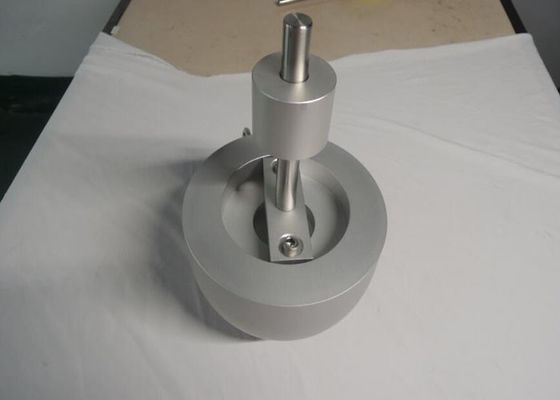

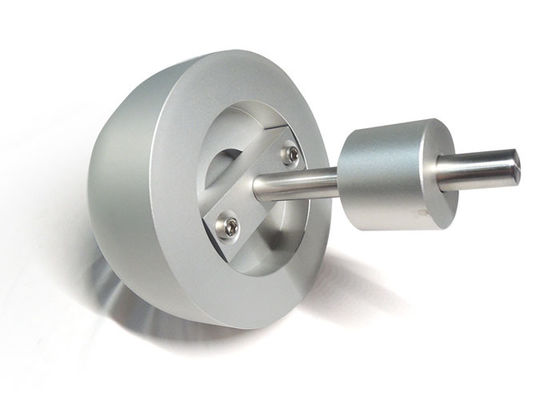

Μάζα δοκιμής, που αποτελούνται από μια σφαίρα αλουμινίου ή μια ημι-σφαίρα της ακτίνας 80 χιλ. ± 3 χιλ., και μια συνολική μάζα
(συμπεριλαμβανομένου του επιταχυμέτρου) 4,6 κλ ± 0,05 κλ. Το προσκρούοντας μέρος μεταξύ της επιφάνειας χτύπησε και
το επιταχύμετρο θα είναι ομοιογενές και απαλλαγμένο από τα κενά. Τα καλώδια που συνδέονται με το επιταχύμετρο
τοποθετείται κατά τέτοιο τρόπο ώστε η επίδραση στη μάζα της μάζας δοκιμής ελαχιστοποιείται

Πρότυπα δοκιμής
                                                        Iso8124-4 6.4.1

Διαδικασία

Συγκεντρώστε και εγκαταστήστε το στοιχείο ταλάντευσης που εξετάζεται σύμφωνα με τις οδηγίες του κατασκευαστή.
Αναστείλετε την ταλάντευση με τα μέσα της αναστολής που έχει παρασχεθεί την ταλάντευση και στο μέγιστο
ύψος που αυτοί επιτρέπουν. Εάν τα σχοινιά ή τα καλώδια είναι τα μέσα της αναστολής, μπορεί να πρέπει να τεντωθούν μέσα
διαταγή να επιτραπεί το ομαλό ταξίδι όταν απελευθερώνεται η ταλάντευση κατά τη διάρκεια της δοκιμής. Εάν είναι απαραίτητο, εφαρμόστε ένα φορτίο, παραδείγματος χάριν,
5 κλ στο τέλος κάθε σχοινιού ή καλωδίου και το αφήνουν για 6 χ ή έως ότου έχουν ισιώσει τα σχοινιά ή τα καλώδια.
Ρυθμίστε όλα τα μέρη της οργάνωσης έτσι ώστε οι αλυσίδες αναστολής για τη μάζα δοκιμής είναι παράλληλες στα μέσα
αναστολή για το στοιχείο ταλάντευσης.
Αναστείλετε και ρυθμίστε τη μάζα δοκιμής έτσι ώστε το σημείο επαφής του στοιχείου ταλάντευσης και το κέντρο της δοκιμής
η μάζα είναι στο ίδιο οριζόντιο επίπεδο με το κέντρο βάρους της Μασαχουσέτης δοκιμής. Εξασφαλίστε ότι οι αλυσίδες για τη δοκιμή
η μάζα δεν είναι στριμμένη και ότι η μάζα δοκιμής κρεμά σε μια κάθετη γραμμή.
Επισυνάψτε ένα σημάδι δεικτών στην πλευρά των στοιχείων ταλάντευσης που υποστηρίζονται από τις αλυσίδες, τα σχοινιά, τα καλώδια ή άλλο
εύκαμπτα στοιχεία αναστολής. Το σημάδι δεικτών μπορεί να είναι σε οποιοδήποτε μέρος του ανασταλμένου μέλους που είναι
αμέσως κάτω από το σημείο άξονα στη θέση υπολοίπου ελεύθερος-ένωσης.
Τα στοιχεία ταλάντευσης που υποστηρίζονται από τις αλυσίδες, τα σχοινιά, τα καλώδια ή άλλα εύκαμπτα στοιχεία αναστολής θα είναι
αυξημένος κατά μήκος του τόξου ταξιδιού τους μέχρι την προβολή δευτερεύων-άποψης μιας ευθείας γραμμής μέσω του σημείου άξονα και του δείκτη
το σημάδι διαμορφώνει μια γωνία 60° ± 1° με την κατακόρυφο. Μόλις ανατραφεί το ανασταλμένο μέλος στη θέση δοκιμής,
κάποια κυρτότητα θα παραχθεί στα στοιχεία αναστολής. Ρυθμίστε την ανασταλμένη θέση μελών
καθορίστε εκείνη την κυρτότητα που παρέχει μια σταθερή τροχιά.
