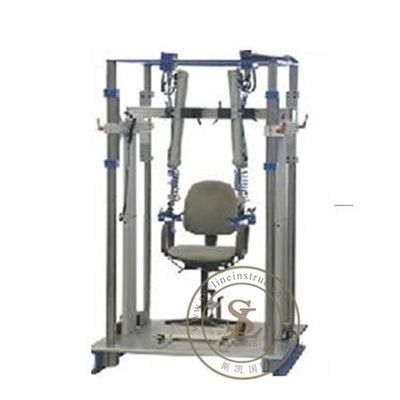

Armrest εδρών BIFMA 5,1 εξοπλισμός δοκιμής για να αξιολογήσει τη δυνατότητα τράβηγμα-αντίστασης Tarmrest στην παράλληλη κατεύθυνση

Armrest εδρών η μηχανή δοκιμής χρησιμοποιείται για να αξιολογήσει τη δυνατότητα τράβηγμα-αντίστασης armrest στην παράλληλη κατεύθυνση, για να καθορίσει τη ζωή κούρασής της κάτω από την παράλληλη δύναμη. Καθορίστε τον τροχίσκο, θέστε το χρόνο, και τραβώντας τη δύναμη και το χρόνο για επανατοποθετήστε αυτόματα.

Τεχνική παράμετρος
a.base ταξινομήστε 1.5m (W) ×2m (L) ×2m (Χ)
b.Vertical μετα ποσότητα: 2 μονάδες ύψους: 1.5m
φραγμός-ποσότητα c.Cross: ύψος 1 μονάδας: διευθετήσιμος (τροφοδοτημένος)
d.Horizontal εφαρμογή δύναμης (δοκιμή δύναμης)
-1 τροχαλία μονάδων sistem (πνευματικός) στην ώθηση pull& (δύναμη specifice) το υπόλοιπο βραχιόνων της ενιαίας ή πολλαπλάσιας καρέκλας διατάξεων θέσεων
- Ύψος διευθετήσιμα 5001500mm.
- Η horizantal απόσταση minimun μεταξύ της τροχαλίας και του υπολοίπου 30mm (διευθετήσιμων) βραχιόνων.
- Χρονόμετρο 1 μικρό pull& 1 μικρή ώθηση.
e.Vertical εφαρμογή δύναμης (δοκιμή δύναμης)
- Μπορεί να χρησιμοποιήσει την ίδια τροχαλία για την οριζόντια δύναμη αλλά η θέση είναι κάτω από το υπόλοιπο βραχιόνων για να δημιουργήσει μια κάθετη δύναμη.
- Ελάχιστες κάθετες armrest και η τροχαλία απόστασης θα είναι 30 λ. (διευθετήσιμα)
Χρονόμετρο 1 μικρή κάθετη προς τα κάτω δύναμη.
f.Horizontal (εξωτερική) δύναμη (δοκιμή διάρκειας)
-1.Pulley σύστημα που χρησιμοποιεί το καλώδιο το /strap για να εφαρμόσει την οριζόντια δύναμη για 50.000 κύκλους στο υπόλοιπο βραχιόνων (βαρέων καθηκόντων).
- Η ελάχιστη οριζόντια απόσταση μεταξύ της τροχαλίας και armrest 30mm (διευθετήσιμων)
- Ύψος διευθετήσιμα 5001500mm.
- Ψηφίο ελέγχου -6
- Κύκλος/λεπτό ταχύτητας 10-30
g.Vertical (προς τα κάτω) δύναμη (δοκιμή διάρκειας)
- 1 σύστημα τροχαλιών που χρησιμοποιεί το καλώδιο/το λουρί που ισχύει
Κάθετη δύναμη για τον κύκλο 10.000 στη δοκιμή βραχιόνων (βαρέων καθηκόντων)
Η κάθετη απόσταση minnimum μεταξύ της τροχαλίας και armrest 30mm (διευθετήσιμων)
- Προσδιορισμός θέσης Fixible στην πλατφόρμα (κάτω από το υπόλοιπο βραχιόνων)
- Αντίθετο ψηφίο -6
- Ταχύτητα - 10-30 κύκλος 1minute.
h.Pneumatic κύλινδρος για να ενεργοποιήσει το σύστημα τροχαλιών
Τύπος κυλίνδρου: Διπλής ενέργειας κύλινδρος
Μέγιστη δύναμη: 2000 Newton
Απαίτηση παροχής αέρα: φραγμός 6 (ελάχιστο)
i.Stopper - για να σταματήσει τη βάση καρεκλών από την ολίσθηση
j.Control επιτροπή
- ON/OFF κουμπί
- Μετρητής φορτίων επίδειξης LCD, ταχύτητα, κύκλος, χρόνος
- Ρύθμιση αντίληψης φορτίων - να εξασφαλίσει τα έπιπλα υπό δοκιμή δεν είναι υπερφορτωμένη.
- Επιλογέας δύναμης - για να επιλέξετε προκαθορίστε τη δύναμη για τη δοκιμή
- Ρυθμιστής αέρα - ο ρυθμιστής αέρα που ολοκληρώνεται με το δείκτη πίεσης θα παρασχεθεί.
k.Safety χαρακτηριστικό γνώρισμα

- Το χαρακτηριστικό γνώρισμα ασφάλειας θα εγκατασταθεί για να σταματήσει τη λειτουργία της μηχανής σε περίπτωση έκτακτης ανάγκης ή όταν προκύπτουν οι ανάγκες. Αυτό, να οδηγήσει στην απόσυρση του πνευματικού κυλίνδρου και την εκφόρτωση του δείγματος δοκιμής. Το ακίνδυνα χαρακτηριστικό γνώρισμα θα είναι σε θέση επίσης:
- Για να σταματήσει τη μηχανή δοκιμής σε περίπτωση δείγματος δοκιμής αποτυχημένου.

- Να προστατεύσει τη μηχανή δοκιμής από τη μηχανική ζημία στο γεγονός του δείγματος δοκιμής αποτυχημένου, και τον πνευματικό κύλινδρο θα αποσύρει την εκφόρτωση του δείγματος δοκιμής.
- Για να σταματήσει τη μηχανή σε περίπτωση διακεκομμένης παροχής ηλεκτρικού ρεύματος.
- Για να σταματήσουν τη μηχανή δοκιμής στο τέλος ενός προκαθορισμένου αριθμού κύκλων/κτυπημάτων.

• Δοκιμή-κατακόρυφος δύναμης βραχιόνων - στατική (ANSI/BIFMA X5.1-2017, πρόταση 12)
• Δύναμη βραχιόνων δοκιμή-οριζόντια - στατικός (ANSI/BIFMA X5.1-2017, πρόταση 13)
• Δύναμη βραχιόνων δοκιμή-οριζόντια - στατικός (ANSI/BIFMA X5.4-2012, πρόταση 9)
• Δοκιμή-κατακόρυφος δύναμης βραχιόνων - στατική (ANSI/BIFMA X5.4-2012, πρόταση 10)
• Δοκιμή διάρκειας βραχιόνων για τις πολλαπλάσιες μονάδες εδρών - οριζόντιες - κυκλικές (ANSI/BIFMA X5.4-2012, πρόταση 11)
• Δοκιμή διάρκειας βραχιόνων για τις πολλαπλάσιες μονάδες εδρών - οριζόντιες - κυκλικές (ANSI/BIFMA X5.4-2012, πρόταση 12)

Specfications

1. Armrest ύψος 650780mm ή διευκρινισμένος
2. Χρονόμετρο LCD, 0.01sec-99.9sec, μικρός 99 δεύτερος 1sec-99
3. Μέγεθος 1200*500*1000mm μηχανών
4. Παράλληλη δύναμη 100-200lb
5. Ίντσα κτυπήματος 0-24 δύναμης ή διευκρινισμένος
6. Αντίθετο LCD, 0-999,999 φορές
7. Βάρος 250kg
8. Δύναμη
9. 1 £, AC220V, 3A

Πρότυπα

• En1335-3 2009 5,7
• ANSI/BIFMA X5.1-2011 11,4 μπροστινό δοκιμή-κυκλικός-από-κέντρο φορτίο-ευκολίας γωνιών
• Footrest ANSI/BIFMA X5.1-2011 20 διάρκεια δοκιμή-κάθετος-κυκλική
• Δοκιμή διάρκειας βραχιόνων ANSI/BIFMA X5.1-2011 21 - κυκλική
