Εξοπλισμός δοκιμής επίπλων BIFMA X5.1-2017 - μηχανή δοκιμής στροφέων εδρών

Μηχανή δοκιμής τροχιάς καρέκλας

Εφαρμογή

Η δοκιμή αυτή ισχύει για όλους τους τύπους καρέκλων με περιστρεφόμενο κάθισμα.

Σκοπός της δοκιμής: Το μηχάνημα αυτό έχει σχεδιαστεί για την αξιολόγηση της ικανότητας μιας καρέκλας να αντέχει στις πιέσεις και την φθορά που προκαλούνται από επαναλαμβανόμενη περιστροφή.

Τεχνική παράμετρος

α) Εγκατάσταση πλατφόρμας

-Μπορεί να ρυθμίσει την ρολόι και την αντίστροφη περιστροφή

- Πεδίο περιστροφής: 0-360°

- Μέγιστη διάμετρος: 100mm

- Ενεργοποιείται από διπλό πνευματικό κύλινδρο

- ρυθμιζόμενη ταχύτητα περιστροφής 5 έως 15 κύκλους/λεπτο

β) Πίνακας μετρητή:

-Προμήθεια ηλεκτρικής ενέργειας: μονό φάση AC 220V.1KW

-Σύνδεσμος ενεργοποίησης/αποσύνδεσης

-6 ψηφία Ηλεκτρονικός μετρητής προδιάθεσης (EPC)

• Το EPC θα καταγράφει κάθε χτύπημα του κυλίνδρου μέχρι έξι ψηφία
• Θα σταματήσει τη δοκιμαστική λειτουργία στο προκαθορισμένο χτύπημα
• Το EPC θα εμφανίζει τον αριθμό των εγχειρήσεων που επιτυγχάνονται κατά τη διάρκεια της δοκιμής.
• Το EPC είναι επίσης σε θέση να αποθηκεύει τον αριθμό των κύκλων όταν λαμβάνει χώρα η διακοπή της παροχής ενέργειας και να εμφανίζει την πραγματική ένδειξη και συνεχίζει να μετρά όταν η λειτουργία επανεκκινείται.
• Το σήμα πρέπει να διατηρείται μέχρι να επανατοποθετηθεί ο μετρητής.

γ) Κλειδί- για να εμποδίζει τη βάση της καρέκλας να γλιστρήσει.

Σημείωση:Μια περιστροφή 360° υπολογίζεται ως ένας κύκλος.

i. Δοκιμή κυκλικής περιστροφής (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, παράγραφος 8)

Δοκιμή κυκλικής περιστροφής (ANSI/BIFMA X5.9-2020, παράγραφος 19)

ΙΙΙ.Δοκιμή κυλιόμενων τροχών και αντοχή της βάσης τροχού και της καρέκλας (BS EN 1728:2012Άρθρα 7.11 και 7.13

Προδιαγραφές
Σύμφωνα με το πρότυπο δοκιμής: BIFMA X5.1-2002, δοκιμή αριθ. 9
1Εφαρμογή: Η δοκιμή αυτή ισχύει για όλους τους τύπους καρέκλων με περιστρεφόμενο κάθισμα.

Σκοπός της δοκιμής: το μηχάνημα αυτό έχει σχεδιαστεί για την αξιολόγηση της ικανότητας μιας καρέκλας να αντέχει στις πιέσεις και την φθορά που προκαλούνται από επανειλημμένη περιστροφή.

Μηχανισμός μηχανής

Προδιαγραφές
ΔΙΝ 4551, EN 1335, NEN 1812, BIFMA X5.1, BSI/BS 5459, EN 581-2

Αναφορά Γιατρέ. BIFMA X5.1-2017 Στρογγυλο Δοκιμή

Βήμα δοκιμής καρέκλας

• Η καρέκλα πρέπει να δέεται σε πλατφόρμα, η οποία πρέπει να είναι δεμένη από την περιστροφή είτε του καθίσματος είτε της πλατφόρμας.
• Εάν το κάθισμα είναι ρυθμιζόμενο, ρυθμίστε το στη μέγιστη θέση καθίσματος.
• Ένα φορτίο 122 kg (270 lb) τοποθετείται στο κάθισμα έτσι ώστε το κέντρο βάρους του φορτίου να βρίσκεται 51 έως 64 mm (2 έως 2,5 ίντσες) μπροστά από την κεντρική γραμμή του άξονα περιστροφής, όπως φαίνεται στο σχήμα 1.
• Η διάταξη ποδηλασίας ρυθμίζεται έτσι ώστε να περιστρέφεται το μικρότερο από τα ακόλουθα: το διαθέσιμο εύρος περιστροφής ή 360 ° ± 10 °. Εάν το διαθέσιμο εύρος περιστροφής είναι μικρότερο από 360 °,η περιστροφή της μηχανής δοκιμής ρυθμίζεται κατά τρόπο ώστε ο περιστρεφόμενος μηχανισμός να αγγίζει αλλά να μην παρακάμπτει τις στάσειςΗ περιστροφή μπορεί να είναι δικατευθυντική ή μονοκατευθυντική.
• Για καρέκλες που περιστρέφονται 360 μοίρες, ένας κύκλος είναι μια πλήρης περιστροφή.
• Το κάθισμα ή η πλατφόρμα περιστρέφονται για 60.000 κύκλους με ρυθμό μεταξύ 5 και 15 περιστροφών ανά λεπτό.
• Εάν το ύψος του καθίσματος είναι ρυθμιζόμενο, τοποθετήστε το ύψος στη χαμηλότερη θέση του.
• Για όλες τις καρέκλες, συνεχίζεται η δοκιμή για επιπλέον 60.000 κύκλους, συνολικά 120.000 κύκλους.

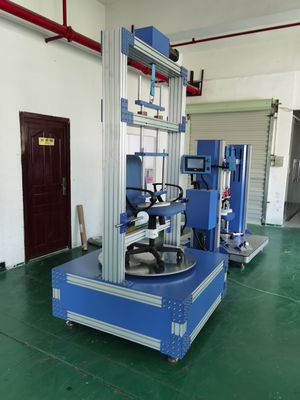

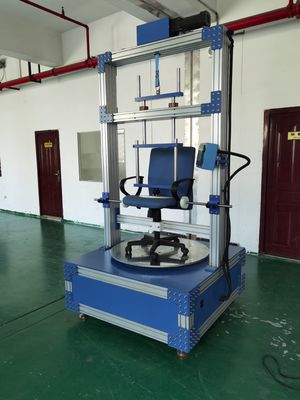

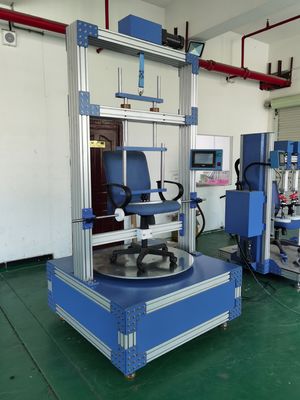

Εικόνα δοκιμής:
