Καίγοντας μηχανή δοκιμής καλωδίων δεσμών για τη φλόγα - πειράματα καψίματος καλωδίων και καλωδίων καθυστερούντω

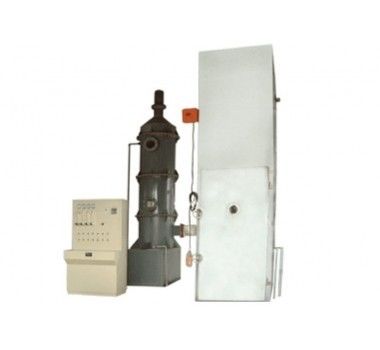

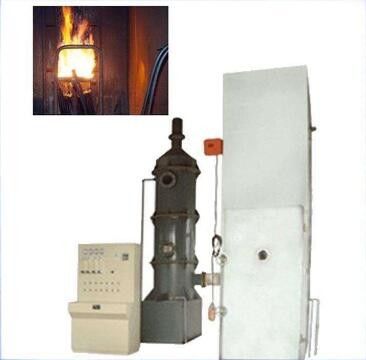

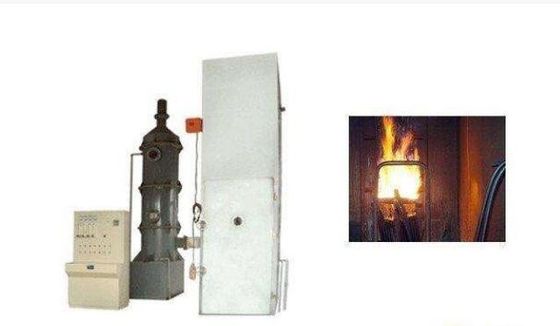

Καίγοντας μηχανή δοκιμής καλωδίων δεσμών

Χρήσεις

Κατάλληλος για τη φλόγα - πειράματα καψίματος καλωδίων και καλωδίων καθυστερούντω

Τεχνικές παράμετροι
1. Πειραματική συσκευή
1.1 αίθουσα δοκιμής: Η πειραματική συσκευή θα είναι ένα αυτοφερόμενο κιβώτιο του πλάτους (1000 ± 100) χιλ., του βάθους (2000 ± 100) χιλ. και του ύψους (4000 ± 100) χιλ. Ο πίσω τοίχος και και οι δύο πλευρές του κιβωτίου δοκιμής θα είναι θερμότητα που μονώνεται με έναν συντελεστή μεταφοράς θερμότητας περίπου 0,7 W; τετρ.μέτρο; Κ-1, ένα πιάτο ανοξείδωτου USU304 του πάχους 1,5 χιλ., και μια παχιά μονώνοντας ορυκτή ίνα 65 χιλ. στη μέση, 1,5 για το εξωτερικό. Παχύ USU304 πιάτο ανοξείδωτου χιλ.
1.2 πηγή αέρα:
1.2.1 ο κολπίσκος αέρα είναι εξοπλισμένος με ένα ψηφιακό ταχύμετρο αέρα ταχύτητας αέρα, και το ποσοστό ροής αέρα του αέρα είναι (5000±500) λ/λ.
1.2.2 μετά από τη δοκιμή ολοκληρώνεται: Εάν το δείγμα καίει ακόμα για μια ώρα αφότου σταματούν την πυρκαγιά, ένας συναγερμός εκδίδεται και την καύση σταματά βίαια από η βροχή.
Συσκευή
1.3 τύπος σκαλών χάλυβα: ευρύς (500 ± 5) χιλ. τυποποιημένος χάλυβα σκαλών πλάτους (800 ± 10) υλικός USU304 χάλυβα χιλ. ευρύς ανοξείδωτος στρογγυλός χάλυβας σκαλών
1.4 συσκευή καθαρισμού εκπομπής:
1.4.1 το ανώτερο μέρος του κιβωτίου δοκιμής είναι εξοπλισμένο με ένα ψηφιακό ανεμόμετρο για να εξασφαλίσει ότι το ποσοστό ροής του αέρα είναι λιγότερο από 8M/S, το οποίο δεν έχει επιπτώσεις στη ροή αέρα στην αίθουσα δοκιμής.
1.4.2 καπνίστε τη συσκευή καπνών συλλογής και πλύσης: SUS304 ανοξείδωτο με μια διάμετρο 800mm και ένα ύψος 3500mm.
2, πηγή ανάφλεξης
Τύπος 2,1: Η πηγή ανάφλεξης θα περιλάβει έναν ή δύο καυστήρες αερίου προπανίου με σχετικούς flowmeters και venturi τους τους αναμίκτες. Η επιφάνεια της πυρκαγιάς θα είναι 244 επίπεδα μεταλλικά πιάτα με μια διάμετρο 1.32mm. Η κεντρική απόσταση αυτών των τρυπών είναι 3.2mm, το οποίο είναι τρικλισμένο σε τρεις σειρές, κάθε μια από τις οποίες είναι 81, 80 και 81, διανεμημένος στον ονομαστικό το μέγεθος είναι στη σειρά 257 X 4,5 χιλ. Επιπλέον, μια σειρά των μικρών τρυπών διαμορφώνεται και στις δύο πλευρές του πιάτου πυρκαγιά-αναπνοής, και αυτές οι καθοδηγώντας τρύπες μπορούν να διατηρήσουν τη σταθερή καύση της φλόγας. Κάθε καυστήρας πρέπει να εξοπλιστεί με μια ακριβή συσκευή για να ελέγξει το ποσοστό εισροής προπανίου και αέρα. Ο μετρητής ροής στροφέων ή ο μετρητής μαζικής ροής μπορεί να χρησιμοποιηθεί
2.2 η θέση της πηγής ανάφλεξης ο καυστήρας πρέπει να τοποθετηθεί οριζόντια (75±5) χιλ. από την μπροστινή επιφάνεια του δείγματος καλωδίων, 600±5 χιλ. από το κατώτατο σημείο της αίθουσας δοκιμής, και συμμετρικός με τον άξονα της σκάλας χάλυβα. Το ελαφρύ σημείο ανεφοδιασμού καυστήρων θα βρεθεί στο κέντρο μεταξύ των δύο διαδοκίδων της σκάλας χάλυβα και τουλάχιστον 500mm από το χαμηλότερο όριο του δείγματος.
