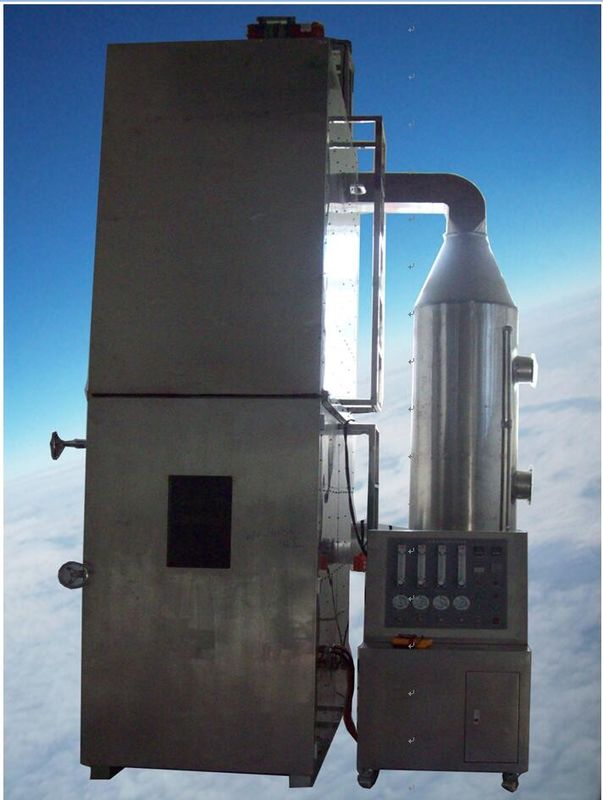

Εξοπλισμός δοκιμής πυρκαγιάς Συγκεντρωμένα καλώδια Βερτικάλιος ελεγκτής φλόγας με αναμεικτή αέρα-αερίου Venturi

ΕΓΩ.Εφαρμογή

Πεδίο εφαρμογής:

Ισχύει για τη δοκιμή απόδοσης καύσης καλωδίων και καλωδίων οπτικών ινών που χρησιμοποιούνται σε κατασκευαστικά έργα.

Η δοκιμή μπορεί να λάβει τα ακόλουθα χαρακτηριστικά καλωδίων ή καλωδίων οπτικών ινών υπό συγκεκριμένες συνθήκες καύσης:

---Εξάπλωση φλόγας (FS);

--Ρυθμός απελευθέρωσης θερμότητας (HRR);

--Ολική απελευθέρωση θερμότητας (THR);

--Ποσοστό παραγωγής καπνού (SPR);

--- Ολική παραγωγή καπνού (TSP);

--- Δείκτης ρυθμού αύξησης καύσης (FIGRA);

--- Καύση σταγονιδίων/σωματιδίων

II.Συμμορφωθείτε με το πρότυπομικρό:

2.1 Συμμορφώνεται με το κινεζικό πρότυπο GB31247-2014 "Ταξινόμηση επιδόσεων καύσης καλωδίων και καλωδίων οπτικών ινών

2.2 Συμμορφώνεται με το πρότυπο ΕΕ EN 50575:2014 "Καλώδια επικοινωνίας τροφοδοσίας, κιβωτίου ελέγχου κατά την κατασκευή κτιρίου για συμμόρφωση με τις απαιτήσεις πυραντίστασης".

2.3 Συμμορφώνεται με το κινεζικό πρότυπο GB/T31248-2014 "Μέθοδοι δοκιμής για τα χαρακτηριστικά απελευθέρωσης θερμότητας και παραγωγής καπνού με εξάπλωση φλόγας των καλωδίων και των καλωδίων οπτικών ινών υπό συνθήκες πυρκαγιάς".

2.4 Συμμορφώνεται με το πρότυπο ΕΕ EN50399:2022«Γενική δοκιμή για καλώδια υπό συνθήκες πυρκαγιάς, Μέτρηση απελευθέρωσης θερμότητας και παραγωγής καπνού στη δοκιμή εξάπλωσης φλόγας - Συσκευή δοκιμής, διαδικασία και αποτελέσματα».

2.5 Συμμορφώνεται με το πρότυπο GA/T 716-2007 του Υπουργείου Δημόσιας Ασφάλειας της Κίνας "Μέθοδοι δοκιμής για τη διάδοση φλόγας και την απελευθέρωση θερμότητας και τα χαρακτηριστικά παραγωγής καπνού καλωδίων και καλωδίων οπτικών ινών υπό συνθήκες πυρκαγιάς".

III.Κύρια Χαρακτηριστικά:

3.1 Η εταιρεία μας δεν έχει σχεδιαστεί μόνο σύμφωνα με το πρότυπο GB/T31248-2014, σύμφωνα με την ταξινόμηση απόδοσης καύσης καλωδίων και καλωδίων οπτικών ινών GB31247-2014, επιπλέον του σχεδιασμού του προτύπου ΕΕ EN50399: 2022, να πληροί το πρότυπο EN50575-2014B της Ευρωπαϊκής Ένωσης για την εφαρμογή της πιστοποίησης CPR. Η πιστοποίηση CPR της ΕΕ είναι υποχρεωτική παγκοσμίως το 2017.

3.2 Αναλυτής: ο αναλυτής οξυγόνου υιοθετεί τη μάρκα Siemens, ολόκληρο το μηχάνημα εισάγεται αρχικά, το μονοξείδιο του άνθρακα και το διοξείδιο του άνθρακα χρησιμοποιούν γερμανικούς και ελβετικούς αισθητήρες και μονάδες αντίστοιχα.

3.3 Υιοθέτηση του LabeView, ενός ειδικού λογισμικού ανάπτυξης για όργανα και κάρτα ελέγχου απόκτησης δεδομένων. η καμπύλη δεδομένων δοκιμής μπορεί να προβληθεί σε πραγματικό χρόνο κατά τη διάρκεια της δοκιμής ελέγχου και μπορεί να πραγματοποιηθεί αυτόματη λήψη και επεξεργασία δεδομένων, αποθήκευση δεδομένων και έξοδος των αποτελεσμάτων μέτρησης.

3.4 Διεπαφή ελέγχου κατάστασης: η κατάσταση λειτουργίας κάθε στοιχείου αισθητήρα του οργάνου μπορεί να ληφθεί με μια ματιά. Οι τιμές λειτουργίας κάθε αισθητήρα μπορούν να καταγραφούν, συμπεριλαμβανομένου του αισθητήρα διαφορικής πίεσης, της θερμοκρασίας καμινάδας, του αναλυτή οξυγόνου, του αναλυτή διοξειδίου του άνθρακα, του αναλυτή μονοξειδίου του άνθρακα. το πρότυπο αναφοράς είναι σε μορφή EXCELL, η οποία μπορεί να εμφανίσει γραφικές και αριθμητικές λειτουργίες.

3,5 Λειτουργικό σύστημα: ισχυρή βάση δεδομένων υπολογιστών παρασκηνίου, μπορεί σε πραγματικό χρόνο συλλογή και επεξεργασία δεδομένων, για να επιτευχθεί ο πραγματικός ανόητος. Συλλογή και καταγραφή σε πραγματικό χρόνο κατανάλωσης οξυγόνου κατά την καύση, παραγωγή διοξειδίου του άνθρακα από την καύση, ρυθμός μετάδοσης φωτός καπνού στο σωλήνα εξάτμισης, ρυθμός απελευθέρωσης θερμότητας (HRR), συνολική ποσότητα απελευθέρωσης θερμότητας (THR), δείκτης ρυθμού αύξησης καύσης (FIGRA), ρυθμός παραγωγής καπνού (SPR) και άλλες τεχνικές παραμέτρους.

3.6 Λειτουργίες βαθμονόμησης: Οι μεμονωμένες λειτουργίες βαθμονόμησης αισθητήρων μπορούν να ρυθμιστούν ώστε να περιλαμβάνουν βαθμονόμηση ενός ή διπλού σημείου για αναλυτές οξυγόνου, αναλυτές διοξειδίου του άνθρακα, αναλυτές μονοξειδίου του άνθρακα, αισθητήρες διαφορικής πίεσης, συστήματα μέτρησης πυκνότητας καπνού και έλεγχο ροής μάζας για βέλτιστη γραμμικότητα.

3.7 Πρόγραμμα βαθμονόμησης: Παρέχεται ξεχωριστό πρόγραμμα ρουτίνας βαθμονόμησης. Το πρόγραμμα περιέχει: μετατόπιση HRR, περιεκτικότητα σε οξυγόνο και διαπερατότητα κατά τη διάρκεια των 5 λεπτών πριν από την ανάφλεξη. μέση τιμή του HRR κατά τα τελευταία 5 λεπτά της φάσης καύσης. αρχική τιμή των αντίστοιχων μέσων τιμών της περιεκτικότητας σε οξυγόνο, της διαπερατότητας και του HRR κατά τη διάρκεια του 1ου λεπτού της βασικής διαδικασίας βαθμονόμησης των 5 λεπτών πριν από την ανάφλεξη· και την τελική τιμή των αντίστοιχων μέσων τιμών της περιεκτικότητας σε οξυγόνο, της διαπερατότητας και του HRR κατά το τελευταίο 1 λεπτό της διαδικασίας δοκιμής βαθμονόμησης· Η διαφορά μεταξύ των αρχικών και τελικών τιμών της περιεκτικότητας σε οξυγόνο, του HRR και του ρυθμού μετάδοσης φωτός.

3.8 Ο θάλαμος καύσης είναι από χάλυβα τετράγωνης διέλευσης με εσωτερικό τοίχωμα από ανοξείδωτο χάλυβα, μαύρη αντιδιαβρωτική βαφή, θερμομονωτικό μαλλί με συντελεστή μεταφοράς θερμότητας 0,7Wm-2-K-1 στο μεσαίο και ανοξείδωτο εξωτερικό τοίχωμα. Εξοπλισμένο με μια χαλύβδινη σκάλα στην κορυφή του θαλάμου καύσης και την εγκατάσταση τετράγωνων προστατευτικών διέλευσης στην κορυφή του θαλάμου, για τον προσδιορισμό της ευκολίας της οροφής για τη συντήρηση του εξοπλισμού και τη βελτίωση της ασφάλειας.

3.9 Εγκατάσταση του δείγματος: με χρήση ηλεκτρικού ανυψωτικού ανυψωτικού.

3.10 Προστασία ασφαλείας: όταν διαπιστωθεί ότι το δείγμα είναι εντελώς μη επιβραδυντικό φλόγας, εγκατεστημένο με υποχρεωτική συσκευή πυρόσβεσης.

IVοι κύριες παράμετροι:

4.1 Σύνθεση του οργάνου: θάλαμος καύσης, κουκούλα συλλογής καπνού, σύστημα παροχής αέρα, τυπική σκάλα, πηγή ανάφλεξης, τμήμα σωλήνα εξαγωγής καπνού, τμήμα σωλήνα δειγματοληψίας και μέτρησης, οπτικό σύστημα δοκιμής πυκνότητας καπνού, αναλυτής αερίου, σύστημα λήψης δεδομένων και επεξεργασίας λογισμικού, σύστημα ελέγχου υπολογιστή, σύστημα ελέγχου αερίων καύσης και σύστημα καυσαερίων άλλων εξαρτημάτων.

4.2 Θάλαμος καύσης:

4.2.1 Δοκιμαστικό κιβώτιο: είναι ένα αυτοφερόμενο κουτί φαρδύ (1000 ± 50) mm, βαθύ (2000 ± 50) mm και ψηλό (4000 ± 50) mm. Το πάνω μέρος του κιβωτίου δοκιμής εγκατέστησε την πλευρά της σκάλας χάλυβα της εξόδου καπνού, διαστάσεις πλάτους 300 ± 30 mm, μήκος 1000 ± 100 mm. κουτί δοκιμής του πίσω τοίχου και των δύο πλευρών του συντελεστή μεταφοράς θερμότητας περίπου 0,7Wm-2.K-1 θερμομονωτικά υλικά.

4.2.2 Υλικό του θαλάμου δοκιμής: τετράγωνη δομή από χάλυβα, το εσωτερικό τοίχωμα είναι από ανοξείδωτο χάλυβα πάχους 1,5 mm, βαφή με μαύρη βούρτσα ανθεκτική στη διάβρωση, συντελεστής μεταφοράς θερμότητας πάχους 65 mm από θερμομονωτικό βαμβάκι 0,7 Wm-2-K-1 τυλιγμένο γύρω από τη χαλύβδινη πλάκα και ο εξωτερικός τοίχος είναι βαμμένος με βαφή 1,5 mm από την πλάκα χάλυβα που ζητήθηκε από τον πελάτη. Εξοπλισμένο με μια χαλύβδινη σκάλα στην κορυφή του θαλάμου καύσης και την εγκατάσταση ενός τετράγωνου φράγματος διέλευσης στην κορυφή του θαλάμου, για τον προσδιορισμό της ευκολίας του εξοπλισμού συντήρησης οροφής και τη βελτίωση της ασφάλειας.

5.1 Απαιτήσεις.

4.2.3 Ο θάλαμος δοκιμής είναι εφοδιασμένος με μια μεγάλη πόρτα στην μπροστινή πλευρά και η πόρτα είναι εξοπλισμένη με παράθυρο από σκληρυμένο γυαλί, το οποίο επιτρέπει την παρακολούθηση της κατάστασης δοκιμής εσωτερικού χώρου ανά πάσα στιγμή. Κατά τη διάρκεια της δοκιμής, η πόρτα κλείνει και σφραγίζεται για να αποτρέψει τις επιβλαβείς ουσίες που δημιουργούνται από την καύση να μολύνουν τον εσωτερικό αέρα.

4.3 Σύστημα παροχής αέρα: πληρούν τις απαιτήσεις τουEN50399 2022

4.3.1 Διαστάσεις εισόδου αέρα στο κάτω μέρος του θαλάμου δοκιμής: (800±20) × (400±10) (mm). Υπάρχει ένα κιβώτιο αέρα εγκατεστημένο στην είσοδο αέρα και ο αέρας εισάγεται απευθείας στον θάλαμο καύσης μέσω του κιβωτίου αέρα που είναι εγκατεστημένο κάτω από την είσοδο αέρα και το μέγεθος του κιβωτίου αέρα είναι το ίδιο με το μέγεθος της εισόδου αέρα. Το βάθος του κιβωτίου αέρα είναι 150 mm±10 mm, και ο αέρας διοχετεύεται στο κουτί αέρα από έναν ανεμιστήρα μέσω ενός ορθογώνιου ευθύγραμμου σωλήνα, ο οποίος έχει πλάτος 300 mm±10 mm, ύψος 80 mm±5 mm και μήκος 800 mm και του οποίου η απόσταση μεταξύ της κάτω επιφάνειας και της κάτω επιφάνειας του κουτιού αέρα είναι 5~10 mm. ο σωλήνας τοποθετείται παράλληλα με την κάτω επιφάνεια και ταυτόχρονα τοποθετείται κατά μήκος της κεντρικής γραμμής του φυσητήρα και ο αέρας εισάγεται σε αυτόν μέσω της μέσης της μεγαλύτερης πλευράς του κιβωτίου αέρα. Μια σχάρα είναι εγκατεστημένη στην είσοδο αέρα για την παραγωγή αέρα

Εικόνα 3, Σύστημα παροχής αέρα

Η ροή του αέρα είναι ομοιόμορφη και σταθερή. Η γρίλια είναι κατασκευασμένη από χαλύβδινη πλάκα πάχους 2mm με τρύπες με ονομαστική διάμετρο 5mm και κεντρική απόσταση 8mm.

4.3.2 Ανεμιστήρας εισαγωγής αέρα: είναι ένας ανεμιστήρας μεταβλητής ταχύτητας συχνότητας και η παροχή αέρα ελέγχεται αυτόματα από υπολογιστή. Μετρήστε τη ροή αέρα στη διατομή του κυκλικού σωλήνα πριν από τον ορθογώνιο σωλήνα πριν από τη δοκιμή και ρυθμίστε τη ροή αέρα στα 8000L/min ± 400L/min και διατηρήστε μια σταθερή ροή αέρα κατά τη διάρκεια της δοκιμής, με απόκλιση εντός 10% της καθορισμένης τιμής.

4.3.3 Ένα ψηφιακό ανεμόμετρο αέρα είναι εγκατεστημένο στη διατομή του κυκλικού σωλήνα πριν από τον ορθογώνιο σωλήνα, το οποίο μπορεί να διαβάσει οπτικά και να ελέγξει τον ρυθμό ροής αερίου του αέρα που διέρχεται από το κουτί.

4.4 Τύποι χαλύβδινων σκαλών: βλέπε Εικόνα 4

4.4.1 Συχνά χρησιμοποιούμενη χαλύβδινη σκάλα: πλάτος (500 ± 5), ύψος (3500 ± 10) mm. υλικό USU304 από ανοξείδωτο χάλυβα.

4.4.2 Ειδική σκάλα χάλυβα: προσθέστε άκαυστη πλάκα στήριξης από πυριτικό ασβέστιο μετά την συνήθως χρησιμοποιούμενη χαλύβδινη σκάλα και οι απαιτήσεις εγκατάστασης του δείγματος είναι οι ίδιες με αυτές της συνήθως χρησιμοποιούμενης χαλύβδινης σκάλας. Στερεώστε την άκαυστη πλάκα στήριξης από πυριτικό ασβέστιο κατά μήκος της τυπικής χαλύβδινης σκάλας στο εγκάρσιο γρανάζι, με πυκνότητα 870kg/m3±50kg/m3, πάχος 11mm±2mm, πλάτος 415mm±15mm, μήκος 3500mm±10mm. σύμφωνα με τη μέθοδο εγκατάστασης 5. GB/T31248-2014 και τις απαιτήσεις δοκιμής του GB/T18380.31-2008. Απαιτήσεις?

4.4.3 Το πάνω άκρο του κιβωτίου είναι εξοπλισμένο με ανυψωτική χαλύβδινη σκάλα με ηλεκτρικό ανυψωτικό και βραχίονα και άλλα εξαρτήματα. για τη διευκόλυνση του δείγματος στο έδαφος που είναι τοποθετημένο στη χαλύβδινη σκάλα, και στη συνέχεια ανύψωση της χαλύβδινης σκάλας και του δοκιμίου που είναι τοποθετημένος στα φωτιστικά. λειτουργία, βολική τοποθέτηση δειγμάτων.

4.4.4 Η χαλύβδινη σκάλα πληροί τις απαιτήσεις τουEN50399 2022

(καυστήρας μετο μίξερ αέρα-γκαζιού Venturi καιΗ απόσταση μεταξύ καυστήρα και μίξερ δεν πρέπει να είναι μικρότερη από 150 mm και η εσωτερική διάμετρος τουλάχιστον 20 mm)

4.5 Κουκούλα καπνού:

4.5.1 Η κουκούλα καπνίσματος τοποθετείται ακριβώς πάνω από την έξοδο καπνού του θαλάμου καύσης, 200mm~400mm πάνω από την έξοδο καπνού του θαλάμου καύσης, με τη μεγαλύτερη πλευρά παράλληλη στη μεγαλύτερη πλευρά της εξόδου καπνού και το ελάχιστο μέγεθος της κάτω επιφάνειας είναι 1500mm x 1000mm.

4.5.2 Διάφραγμα ανάμειξης αέρα και καυσαερίων: υπάρχει ένας χώρος συλλογής καπνού που συνδέεται με το σωλήνα εξαγωγής καπνού πάνω από την κουκούλα καπνίσματος και για να αναμειχθεί πλήρως ο αέρας στον απορροφητήρα με τα καυσαέρια, υπάρχει ένα διάφραγμα ανάμειξης αέρα και καυσαερίων εγκατεστημένο στην είσοδο καπνού.

4.5.3 Όλα τα αέρια που παράγονται κατά τη διάρκεια της δοκιμής πρέπει να εκκενώνονται μέσω του σωλήνα εξαγωγής καπνού χωρίς διείσδυση φλόγας ή διαρροή καπνού καθ' όλη τη διάρκεια της διαδικασίας. Υπό συνθήκες ατμοσφαιρικής πίεσης και 25°C, η ικανότητα εξαγωγής καπνού του συστήματος είναι μεγαλύτερη από 1 m3/s. Ο σχεδιασμός του συστήματος εξαερισμού δεν βασίζεται στις φυσικές συνθήκες αερισμού και για να εκκενωθεί μεγάλη ποσότητα καπνού που παράγεται κατά τη διαδικασία καύσης των καλωδίων, η ικανότητα εξαγωγής καπνού του συστήματος είναι 1,5 m3/s ή περισσότερο.

4.5.4 Συμμορφώνεται με τις τυπικές απαιτήσεις τουEN50399 2022

4.6 Σωλήνας εξαγωγής καπνού: Εικόνα 5

4.6.1 Ο σωλήνας εξαγωγής καπνού συνδέεται με την κουκούλα καπνίσματος. Η εσωτερική διάμετρος του σωλήνα είναι 300mm D. Για να σχηματιστεί ομοιόμορφη κατανομή ροής στο σημείο μέτρησης, το μήκος του ευθύγραμμου τμήματος του σωλήνα είναι 3600mm.

4.6.2 Το υλικό του σωλήνα εξάτμισης καπνού: σωλήνας διπλής στρώσης με ανοξείδωτο χάλυβα USU304 πάχους 1,2 mm εσωτερικά, στρώμα αμιάντου στη μέση και πάχος 1,2 mm λευκό σίδερο εξωτερικά.

4.6.3 Εν τω μεταξύ, για να μετρηθεί με ακρίβεια ο ρυθμός ροής, η εταιρεία μας, σύμφωνα με τις διατάξεις του προτύπου της Ευρωπαϊκής Ένωσης EN14390, σχηματίζει μια ομοιόμορφη επιφάνεια ροής πριν και μετά το τμήμα δοκιμής μέσω ενός φύλλου εκτροπέα.

4.6.4 Ρυθμός ροής όγκου στο σωλήνα εξάτμισης: ο ρυθμός ροής όγκου στο σωλήνα εξάτμισης έχει ρυθμιστεί σε 1,0 m3/s±0,05 m3/s και ο ρυθμός ροής όγκου διατηρείται στο εύρος 0,7 m3/s~1,2 m3/s κατά τη διάρκεια της δοκιμής.

4.7 Αμφίδρομος καθετήρας .

4.7.1 Θέση εγκατάστασης: ο αμφίδρομος καθετήρας μετρά την ταχύτητα ροής όγκου στο σωλήνα εξάτμισης, ο καθετήρας εγκαθίσταται στη θέση κεντρικής γραμμής του σωλήνα με μήκος 2400 mm από την αρχή του σωλήνα εξάτμισης και το μήκος του σωλήνα σύνδεσης έως το τέλος του σωλήνα εξάτμισης είναι 1200 mm. ο καθετήρας είναι ένας κύλινδρος με μήκος 32mm και εξωτερική διάμετρο 16mm, κατασκευασμένος από ανοξείδωτο χάλυβα. Ο θάλαμος αερίου χωρίζεται σε δύο πανομοιότυπους θαλάμους και η διαφορά πίεσης μεταξύ των δύο θαλάμων μετράται από έναν αισθητήρα πίεσης. Πληροί τις απαιτήσεις του 4.5.1 σε GB/T 31248-2014.

4.7.2 Αισθητήρας διαφορικής πίεσης: ένας πομπός διαφορικής πίεσης υψηλής ακρίβειας χρησιμοποιείται για τη μέτρηση της διαφορικής πίεσης του αγωγού. Για αμφίδρομο καθετήρα υψηλής ακρίβειας, εύρος (0 ~ 200) Pa, ακρίβεια ± 1 Pa, αισθητήρας πίεσης 90% χρόνος απόκρισης εξόδου έως και 1 δευτερόλεπτο.

4.7.3 θερμοστοιχείο: η χρήση των σύνθετων διατάξεων GB/T16839.1-1997 του θωρακισμένου θερμοστοιχείου τύπου Κ για τη μέτρηση της θερμοκρασίας του αερίου στην περιοχή κοντά στον καθετήρα. Διάμετρος καλωδίου θερμοστοιχείου 1,5 mm.

4.8 Αισθητήρας δειγματοληψίας: ο καθετήρας δειγματοληψίας είναι εγκατεστημένος στον σωλήνα εξάτμισης όπου τα καυσαέρια είναι πλήρως αναμεμιγμένα. Ο καθετήρας δειγματοληψίας είναι κυλινδρικός για την ελαχιστοποίηση των παρεμβολών στη ροή καυσαερίων που περιβάλλει. Η θέση δειγματοληψίας των καυσαερίων ρυθμίζεται σε όλη τη διάμετρο του σωλήνα εξάτμισης. Για να αποφευχθεί το μπλοκάρισμα του καθετήρα δειγματοληψίας από αιθάλη, η κατεύθυνση των οπών στον καθετήρα δειγματοληψίας ρυθμίζεται προς τα κάτω. Ο καθετήρας δειγματοληψίας συνδέεται με τον αναλυτή αερίων οξυγόνου και διοξειδίου του άνθρακα μέσω ενός κατάλληλου σωλήνα δειγματοληψίας. Πληροί τις απαιτήσεις της ενότητας 4.5.2 του GB/T 31248-2014.

φάεικόνα 5Αγωγοί εκκένωσης καπνού, τμήματα μέτρησης, τμήματα δειγματοληψίας

4.9 Σύστημα δειγματοληψίας:

4.9.1 Σύνθεση του συστήματος δειγματοληψίας: αποτελείται από σωλήνα δειγματοληψίας, φίλτρο αιθάλης, παγίδα κρύου, στήλη ξήρανσης, αντλία και ρυθμιστή υγρών αποβλήτων, που μπορεί να εξασφαλίσει την αποτελεσματική συλλογή δειγμάτων καυσαερίων και να απορροφήσει τα καυσαέρια.

4.9.2 Ο σωλήνας δειγματοληψίας είναι κατασκευασμένος από ανθεκτικό στη διάβρωση υλικό PTEE.

4.9.3 Φίλτρο αιθάλης: Το αέριο που παράγεται από την καύση φιλτράρεται από το φίλτρο σε πολλαπλά στάδια για να φτάσει το επίπεδο συγκέντρωσης σωματιδίων που απαιτείται από το όργανο ανάλυσης. Το φίλτρο πολλαπλών σταδίων υιοθετεί την ιαπωνική μάρκα Fuji. Η κεφαλή του φίλτρου αποτελείται από συμπαγές PTFE και το εσωτερικό είναι υλικό φίλτρου PTFE 0,5um.

4.9.4 Ψυχρή παγίδα: τα εξαγόμενα καυσαέρια συμπυκνώνονται σε χαμηλή θερμοκρασία για να παράγουν υδρατμούς και στη συνέχεια οι υδρατμοί διαχωρίζονται από την αιθάλη. η παγίδα κρύου υιοθετεί την ψύξη του συμπιεστή, με ικανότητα ψύξης 320 KJh, σταθερότητα σημείου δρόσου 0,1 μοίρες και στατική αλλαγή σημείου δρόσου 0,1 Κ. Το σύστημα έχει τη δυνατότητα να αποκλείει την περίσσεια υδρατμών.

4.9.5 Στήλη ξήρανσης: τα διαχωρισμένα καυσαέρια στη συνέχεια ξηραίνονται με στήλη ξήρανσης δύο σταδίων.

4.9.6 Αντλία δειγματοληψίας: η γερμανική αντλία διαφράγματος KNF, η ικανότητα εκκένωσης της αντλίας είναι 10L/min ~ 50L/min, η αντλία παράγει διαφορική πίεση μεγαλύτερη από 10kpa. Το άκρο του σωλήνα δειγματοληψίας συνδέεται με αναλυτή αερίων οξυγόνου και διοξειδίου του άνθρακα.

4.10 ανεμιστήρας: τοποθετήστε έναν ανεμιστήρα εξαγωγής καπνού στο άκρο του σωλήνα εξαγωγής καπνού, σε θερμοκρασία 25°C και συνθήκες ατμοσφαιρικής πίεσης, η ικανότητα εξάτμισης του ανεμιστήρα είναι μεγαλύτερη από 1,5 m3/s. Η ισχύς του ανεμιστήρα είναι 7,5 kw.

4.11 Εξοπλισμός μέτρησης πυκνότητας καπνού: χρησιμοποιούνται δύο διαφορετικές τεχνικές μέτρησης για τη μέτρηση της πυκνότητας καπνού. Συμμορφωθείτε με τις τυπικές απαιτήσεις GB/T31248-2014 ενότητα 4.7.

4.11.1 Θέση εγκατάστασης εξοπλισμού: εγκατεστημένο στο σωλήνα εξαγωγής καπνού όπου η ροή αέρα αναμιγνύεται ομοιόμορφα.

4.11.2 Το σύστημα λευκού φωτός υιοθετεί εύκαμπτους συνδέσμους για την εγκατάσταση του συστήματος εξασθένησης φωτός τύπου λευκού φωτός με τον σωλήνα μέτρησης του αγωγού εξαγωγής καπνού και περιλαμβάνει τις ακόλουθες συσκευές

4.11.2.1 λαμπτήρες πυρακτώσεως: χρησιμοποιούνται σε θερμοκρασία χρώματος 2900K ± 100K. για λαμπτήρες πυρακτώσεως 6V,10W, συν μια μονάδα τροφοδοσίας συνεχούς ρεύματος για την παροχή σταθερής ισχύος DC και διακυμάνσεων ρεύματος εντός 0,5% (συμπεριλαμβανομένης της θερμοκρασίας, της βραχυπρόθεσμης και μακροπρόθεσμης σταθερότητας).

4.11.2.2 Σύστημα φακών: χρησιμοποιείται για την εστίαση του φωτός σε παράλληλη δέσμη με διάμετρο τουλάχιστον 20 mm. Το διάφραγμα εκπομπής φωτός του φωτοκυττάρου θα βρίσκεται στο εστιακό σημείο του φακού μπροστά του και η διάμετρός του (d) θα εξαρτάται από την εστιακή απόσταση (f) του φακού, έτσι ώστε το d/f να είναι μικρότερο από 0,04.

4.11.2.3 ανιχνευτής: Οπτικό στοιχείο μέτρησης Japan Hamamatsu, εύρος μέτρησης 400-750nm εύρους ορατού φωτός, ακρίβεια μετάδοσης 0,01%, εύρος οπτικής πυκνότητας 0-4, ακρίβεια πυκνότητας καπνού ± 1%, η φασματική κατανομή του φωτός (λ) της απόκρισης του φωτός (λ) των συναρτήσεων IE επικάλυψη της ακρίβειας ± 5%· στην περιοχή από 1% ~ 100% της εξόδου του ανιχνευτή. Η τιμή εξόδου του πρέπει να είναι γραμμική εντός 3% της μετρούμενης μετάδοσης ή εντός 1% της απόλυτης μετάδοσης.

4.11.2.4 σύστημα εξασθένησης φωτός του 90% του χρόνου απόκρισης δεν πρέπει να υπερβαίνει τα 3 δευτερόλεπτα, θα πρέπει να εισάγεται στον αέρα του πλευρικού σωλήνα για να διατηρεί τα οπτικά σύμφωνα με τις απαιτήσεις μετατόπισης εξασθένησης φωτός της καθαριότητας, μπορεί να χρησιμοποιηθεί πεπιεσμένος αέρας αντί για σύστημα αυτοαπορρόφησης. Η βαθμονόμηση του συστήματος οπτικής εξασθένησης θα πρέπει να πληροί τις απαιτήσεις του GB/T 31248-2014 στο Παράρτημα ΣΤ.4.

4.11.2.5 Οι συγκεκριμένες παράμετροι είναι οι εξής:

4.11.2.5.1 Πηγή φωτός: εισαγόμενοι γερμανικοί λαμπτήρες πυρακτώσεως Philips

4.11.2.5.2 Ονομαστική ισχύς: 10W

4.11.2.5.3 Ονομαστική τάση: 6V

4.11.2.5.4 Ακρίβεια: ± 0,01V

4.11.2.5.7 Δέκτης: Japan Hamamatsu φωτοκύτταρο πυριτίου, ενισχυμένο από το σήμα της πλακέτας, μέσω της εισόδου πλακέτας I/O στον υπολογιστή, τη φασματική απόκριση και το φωτόμετρο International Commissioners of Illumination (CIE) για να ταιριάζει.

4.11.3 Σύστημα λέιζερ: Το φωτόμετρο λέιζερ πρέπει να χρησιμοποιεί λέιζερ ηλίου-νέον με ισχύ εξόδου 0,5 mW έως 2,0 mW. Ο σωλήνας μέτρησης θα πρέπει να εισαχθεί στον αέρα, τα οπτικά στοιχεία για τη διατήρηση της συμμόρφωσης με τις απαιτήσεις καθαριότητας μετατόπισης εξασθένησης φωτός (F.4.2), μπορεί να είναι συμπιεσμένος αέρας αντί για αυτοαπορροφούμενο αέρα.

4.12 Εξοπλισμός ανάλυσης καυσαερίων:

4.12.1 Αναλυτής οξυγόνου: Γερμανία εισαγόμενο μηχάνημα SIEMENS, παραμαγνητικό.

4.12.1.1 Εύρος μέτρησης: (0-25)%.

4.12.1.2 Έξοδος σήματος: 4-20mA;

4.12.1.3 Ανάλυση 100×10-6

4.12.1.4 Σχετική υγρασία: <90% (χωρίς συμπύκνωση);

4.12.1.5 Απόκλιση γραμμικότητας: <±0,1% O2;

4.12.1.6 Μηδενική μετατόπιση:≤0,5%/μήνα;

4.12.1.7 Μετατόπιση εύρους:≤0,5%/μήνα.

4.12.1.8 Εσωτερικός χρόνος επεξεργασίας σήματος μικρότερος από 1S.

4.12.1.9 Χρόνος απόκρισης: T90 <5 δευτερόλεπτα

4.12.1.10 Επαναληψιμότητα: <±0,02% O2;

4.12.1.11 τοπική οθόνη: Οθόνη υγρών κρυστάλλων LCD (με οπίσθιο φωτισμό)

4.12.1.12 Αναλογική έξοδος: 4～20 mA 750Ω

4.12.1.13 Θερμοκρασία περιβάλλοντος: 5℃~ +45℃; Τροφοδοτικό: 220VAC±10%, 50 ~ 60 Hz.

4.12.1.14 Η μετατόπιση θορύβου του αναλυτή 30 λεπτών δεν είναι μεγαλύτερη από 100 × 10-6. Ανάλυση εξόδου απόκτησης δεδομένων καλύτερη από 100 × 10-6

4.12.2 Όργανα μέτρησης διοξειδίου του άνθρακα (CO2):

4.12.2.1 Μέτρηση με υπέρυθρες (IR), ο αισθητήρας και η πλακέτα εισάγονται από την MBE, Γερμανία.

4.12.2.2 Εύρος μέτρησης: 0-10%;

4.12.2.3 Επαναληψιμότητα: <± 1%

4.12.2.4 Μηδενική μετατόπιση: ≤ 0,5% / μήνα

4.12.2.5 Μετατόπιση εύρους: ≤ 0,5%/μήνα

4.12.2.6 Απόκλιση γραμμικότητας:＜±1%

4.12.2.7 Χρόνος απόκρισης: T90<3,5 sec.

4.12.2.8 Η ανάλυση εξόδου του συστήματος απόκτησης δεδομένων είναι καλύτερη από 100×10-6

4.12.2.9 Αναλογική έξοδος: 4 ~ 20mA 750Ω

4.12.2.10 Θερμοκρασία περιβάλλοντος: 5℃～＋45℃.

4.12.2.11 Τροφοδοτικό: 220VAC ± 10%, 50 ~ 60Hz 5000W

4.12.2.12 Η μετατόπιση θορύβου του αναλυτή 30 λεπτών δεν είναι μεγαλύτερη από 100 × 10-6

4.12.3 Προεπεξεργασία του αναλυτή: Πριν από την ανάλυση της περιεκτικότητας σε οξυγόνο και διοξείδιο του άνθρακα των καυσαερίων που παρήχθησαν κατά τη δοκιμή, πραγματοποιείται προεπεξεργασία για να διασφαλιστεί ότι τα καυσαέρια είναι στεγνά και φθάνουν στο επίπεδο συγκέντρωσης σωματιδίων που απαιτείται από τον αναλυτή. Η προεπεξεργασία αποτελείται από συμπύκνωση, φίλτρο, γερμανική αντλία δειγματοληψίας KNF, μετρητή ροής και σωληνώσεις.

4.13 Βαθμονόμηση ολόκληρου του οργάνου δοκιμής:

4.13.1. μέτρηση κατανομής ροής: μέτρηση συντελεστή κατανομής ροής Kc, εξοπλισμένη με μέτρηση καθετήρα αμφίδρομης κατεύθυνσης.

4.13.2 Μέτρηση χρόνου υστέρησης δειγματοληψίας. Το λογισμικό υπολογιστή χρησιμοποιήθηκε για να γίνουν διορθώσεις σε όλα τα δεδομένα.

4.13.3 Βαθμονόμηση θέσης σε λειτουργία:

4.13.3.1 Βαθμονόμηση παράγοντα Kt για συνήθη χρήση δοκιμών: μετά τη βαθμονόμηση με χρήση καυσίμων προπανίου και μεθανόλης, υπολογίστηκε ο τελικός συντελεστής βαθμονόμησης Kt. Δηλαδή, ο συντελεστής Kc της κατανομής του ρυθμού ροής αφαιρέθηκε από τον τελικό συντελεστή διόρθωσης για τα καύσιμα προπανίου και μεθανόλης.

4.13.3.2 Ο αναλυτής αερίων βαθμονομείται χρησιμοποιώντας τυπικά αέρια: μία φιάλη αζώτου και μία φιάλη αερίου διοξειδίου του άνθρακα.

4.13.3.3 Βαθμονόμηση HRR: βαθμονόμηση με χρήση πυρσού αερίου και καύσης υγρού. βαθμονόμηση χρησιμοποιώντας διαφορετικές κατηγορίες ρυθμού απελευθέρωσης θερμότητας (20kW έως 200kW).

4.13.3.4 Βαθμονόμηση της ευστάθειας του συστήματος μέτρησης καυσαερίων: Καταγράφοντας την απόλυτη τιμή της διαφοράς μεταξύ των ενδείξεων του σήματος εξόδου των οπτικών δεκτών 0min και 30min ως drift. Ο θόρυβος προσδιορίζεται με τον υπολογισμό της μέσης απόκλισης τετραγωνικής φτέρνας (rms) αυτής της γραμμικής γραμμής τάσης. Προσδιορισμός σταθερότητας εξόδου: θόρυβος και μετατόπιση μικρότερη από 0,5% της αρχικής τιμής.

4.13.3.5 Βαθμονόμηση του συστήματος λευκού φωτός Ακρίβεια μέτρησης: 25%, 50% και 75% βαθμονόμηση με χρήση τυπικών φίλτρων.

4.13.3.6 Βαθμονόμηση του συστήματος μέτρησης καυσαερίων: καταγράψτε τα δεδομένα πριν και μετά κατά τη χρήση της καύσης επτανίου. Κριτήρια κρίσης: η απόκλιση της διαπερατότητας που μετρήθηκε στο τέλος της δοκιμής βαθμονόμησης από εκείνη που μετρήθηκε πριν από τη δοκιμή είναι εντός ±1%. ο λόγος του TSP (συνολική παραγωγή καπνού) που μετρήθηκε στη δοκιμή βαθμονόμησης προς την απώλεια μάζας επτανίου είναι εντός του εύρους των (110±25) m2/1000 g.

4.13.4 Βαθμονόμηση ρουτίνας: εξοπλισμένο με ανεξάρτητο πρόγραμμα ρουτίνας βαθμονόμησης. Το πρόγραμμα ρουτίνας βαθμονόμησης έχει σχεδιαστεί σύμφωνα με το 5.5 του GB/T31248-2014.4.13.4.1 Πρόγραμμα βαθμονόμησης:

A. Μετατόπιση HRR, περιεκτικότητα σε οξυγόνο και διαπερατότητα σε 5 λεπτά πριν από την ανάφλεξη.

B, Μέση τιμή HRR για τα τελευταία 5 λεπτά της φάσης καύσης.

C, οι αντίστοιχες μέσες τιμές της περιεκτικότητας σε οξυγόνο, της διαπερατότητας και του HRR εντός του 1ου λεπτού των 5 λεπτών πριν από την αρχική βαθμονόμηση της ανάφλεξης δίνοντας τη διαδικασία ως αρχικές τιμές.

D, οι αντίστοιχες μέσες τιμές της περιεκτικότητας σε οξυγόνο, της διαπερατότητας και του HRR κατά το τελευταίο 1 λεπτό της διαδικασίας δοκιμής βαθμονόμησης είναι οι τελικές τιμές.

Ε. Η διαφορά μεταξύ των αρχικών και τελικών τιμών της περιεκτικότητας σε οξυγόνο, του HRR και του ρυθμού μετάδοσης φωτός.

4.13.4.2 Τα αποτελέσματα βαθμονόμησης πληρούν τις ακόλουθες απαιτήσεις:

Α. Η απόκλιση της μέσης τιμής του HRR εντός των τελευταίων 5 λεπτών της φάσης καύσης από την καθορισμένη τιμή είναι εντός ±5% της καθορισμένης τιμής των 20,5 kw ή 30 kw.

Β. Η διαφορά μεταξύ της αρχικής και της τελικής τιμής της περιεκτικότητας σε οξυγόνο είναι μικρότερη από 0,02%.

Γ, η διαφορά μεταξύ των αρχικών και τελικών τιμών του ρυθμού μετάδοσης φωτός ≤ 1% της τιμής του ρυθμού μετάδοσης φωτός.

Δ. Η διαφορά μεταξύ της αρχικής και της τελικής τιμής του HRR είναι μικρότερη από 2 kw.

Ε. Η τιμή μετατόπισης του ρυθμού μετάδοσης φωτός σε 5 λεπτά πριν από την ανάφλεξη είναι μικρότερη από 1%.

F, η μετατόπιση της περιεκτικότητας σε οξυγόνο σε 5 λεπτά πριν από την ανάφλεξη είναι μικρότερη από 0,02%.

Ζ. Η τιμή μετατόπισης του HRR εντός 5 λεπτών πριν από την ανάφλεξη είναι μικρότερη από 2 kw.

4.14. Πηγή ανάφλεξης:

4.14.1 Φακός: υβριδικός φακός αέρα-προπανίου βεντούρι, μήκους 341 mm (δείτε παρακάτω για λεπτομέρειες)

Εικόνα 7 Πηγή ανάφλεξης

A. Κάθε φυσητήρας είναι διάτρητος με 242 ¢ 1,32 mm οπές αναπνοής φωτιάς

Β. Αέριο καύσης: 95% καθαρό προπάνιο. (Οι πελάτες να παρέχουν τα δικά τους)

Γ. Αέριο καύσης: πεπιεσμένος αέρας. (Η ατμοσφαιρική πίεση πρέπει να υπερβαίνει τα 10Mba) Οι πελάτες να παρέχουν)

Δ. Ροή αέρα: (600~6000)mg/min ρυθμιζόμενη.

C, ροή προπανίου: (200~2000±0,5)mg/min ρυθμιζόμενη.

D, φυσητήρας 20,5 kw: η ροή μάζας προπανίου είναι 442 mg/s±10 mg/s, η ροή μάζας αέρα είναι 1550 mg/s±95 mg/s.

Ε. φυσητήρας 30 kw: ο ρυθμός ροής μάζας προπανίου είναι 647 mg/s±15 mg/s και ο ρυθμός ροής μάζας αέρα είναι 2300 mg/s±140 mg/s.

4.14.2 Ροή μάζας: η χρήση της σινο-κορεατικής κοινής επιχείρησης μετρητή ροής μάζας επτά αστέρων Huachuang, εύρος: 0 ~ 2,5 g / s, που είναι στην περιοχή (0,6 ~ 2,5) g / s. ακρίβεια 1%· ψηφιακή οθόνη, με έξοδο 4 ~ 20mA, μέσω της κάρτας συλλογής μπορεί να ελεγχθεί άμεσα από τον υπολογιστή, γρήγορος χρόνος απόκρισης, υψηλή ακρίβεια ελέγχου.

4.15 Ακρίβεια και χρόνος απόκτησης δεδομένων:

4.15.1 O2 και CO2, ακρίβεια 100 × 10-6 (0,01%).

4.15.2 Μέτρηση θερμοκρασίας: 0-400℃; ακρίβεια±0,5℃;

4.15.3 Μέτρηση συσκευής σχετικής υγρασίας αέρα εσωτερικού χώρου: 20% έως 80%, ακρίβεια 5%.

4.15.4 Ακρίβεια συστήματος καταγραφής χρόνου: 0,1S;

4.15.5 Χρόνος δοκιμής: 1～Μπορεί να ρυθμιστεί 99 m/s.

4.15.8 Ακρίβεια άλλων παραμέτρων: 0,1% της τιμής εξόδου πλήρους κλίμακας.

4.15.9 Χρόνος απόκτησης: το σύστημα απόκτησης συλλέγει και αποθηκεύει αυτόματα κάθε 3 δευτερόλεπτα, συμπεριλαμβανομένων των ακόλουθων παραμέτρων:①φορά,②ρυθμός ροής μάζας αερίου προπανίου μέσω του καυστήρα,③διαφορική πίεση του αμφίδρομου καθετήρα,④σχετική οπτική πυκνότητα,⑤συγκέντρωση Ο2,⑥συγκέντρωση CO2,⑦ογκομετρικός ρυθμός ροής του αερίου στον σωλήνα εξάτμισης,⑧μετάδοση,⑨θερμοκρασία περιβάλλοντος του πυθμένα του καροτσιού στην είσοδο αγωγιμότητας αέρα. Κατά τον υπολογισμό του ρυθμού απελευθέρωσης θερμότητας του υλικούΓια παράδειγμα, πάρτε τη μέση τιμή κάθε 30 δευτερόλεπτα. κατά τον υπολογισμό του ρυθμού παραγωγής καπνού του υλικού, λάβετε τη μέση τιμή κάθε 60 δευτερόλεπτα. Σύμφωνα με τα παραπάνω δεδομένα μέτρησης, υπολογίστε τον ρυθμό απελευθέρωσης θερμότητας του υλικού, τη συνολική ποσότητα απελευθέρωσης θερμότητας, τον δείκτη ρυθμού αύξησης της καύσης, τον ρυθμό παραγωγής καπνού και τον δείκτη παραγωγής καπνού.

4.15.10 Πίνακας απόκτησης: Χρησιμοποιείται πίνακας απόκτησης δεδομένων Advantech από την Ταϊβάν.

4.16 Σύστημα ελέγχου υπολογιστή:

4.16.1 Υιοθέτηση λογισμικού ανάπτυξης ειδικού οργάνου και εξοπλισμού LabeView και κάρτας ελέγχου απόκτησης δεδομένων. ο έλεγχος της διαδικασίας δοκιμής μπορεί να προβληθεί σε καμπύλες δεδομένων δοκιμής σε πραγματικό χρόνο, μπορεί να πραγματοποιήσει αυτόματη απόκτηση και επεξεργασία δεδομένων, διατήρηση δεδομένων και αποτελέσματα μέτρησης εξόδου

4.16.2 Πρόγραμμα βαθμονόμησης: εξοπλισμένο με ανεξάρτητο πρόγραμμα ρουτίνας βαθμονόμησης. Το πρόγραμμα περιέχει: μετατόπιση HRR, περιεκτικότητα σε οξυγόνο και διαπερατότητα σε 5 λεπτά πριν από την ανάφλεξη. μέση τιμή HRR στα τελευταία 5 λεπτά του σταδίου καύσης. τις αντίστοιχες μέσες τιμές περιεκτικότητας σε οξυγόνο, διαπερατότητας και HRR στο πρώτο λεπτό της διαδικασίας βαθμονόμησης γραμμής βάσης στα 5 λεπτά πριν από την ανάφλεξη ως αρχική τιμή· και τις αντίστοιχες μέσες τιμές περιεκτικότητας σε οξυγόνο, διαπερατότητας και HRR στο τελευταίο 1 λεπτό της διαδικασίας δοκιμής βαθμονόμησης ως τελική τιμή· Η διαφορά μεταξύ των αρχικών και τελικών τιμών της περιεκτικότητας σε οξυγόνο, του HRR και του ρυθμού μετάδοσης φωτός.

4.16.3 Το αρχείο δοκιμής (3 δευτερόλεπτα/χρόνο) αποθηκεύεται με αριθμό και μπορεί να ζητηθεί ανά πάσα στιγμή. το εφέ εκτύπωσης της δοκιμαστικής αναφοράς μπορεί να προβληθεί σε πραγματικό χρόνο, κάτι που μπορεί να επιτευχθεί κάνοντας απλά κλικ στα κουμπιά Έναρξη, Υπολογισμός και Αποθήκευση κ.λπ., καθιστώντας το εύκολο στη χρήση. Αποθηκεύστε τις ακόλουθες σχετικές τιμές:

Χρόνος (s), ρυθμός ροής μάζας αερίου προπανίου μέσω του καυστήρα (mg/s), διαφορική πίεση του αμφίδρομου καθετήρα (Pa), σχετική οπτική πυκνότητα, συγκέντρωση O2 (V Οξυγόνο/V Αέρας), συγκέντρωση CO2 (V Διοξείδιο του Άνθρακα/V Αέρας)%, και θερμοκρασία περιβάλλοντος στον κατώτατο πληθυσμό αγωγών αέρα (K).

4.16.4 Ταυτόχρονα, για να αυξήσετε τη λειτουργία ανάκτησης δεδομένων, μπορείτε να φορτώσετε τα προηγούμενα πειραματικά δεδομένα για νέους υπολογισμούς και να σχηματίσετε μια αναφορά.

5, η απόδοση ολόκληρου του μηχανήματος:

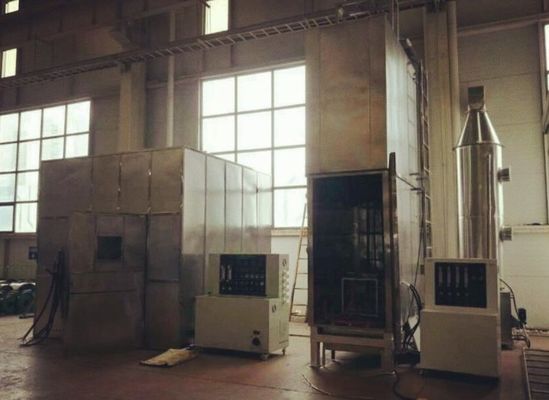

5.1 Ολόκληρο το μηχάνημα που χρησιμοποιεί χώρο: 11 μέτρα μήκος, 7 μέτρα πλάτος, 5,5 μέτρα ύψος ή περισσότερο (συμπεριλαμβανομένου του δωματίου ελέγχου, του χώρου παραγωγής δειγμάτων, του χώρου αερίου και άλλου χώρου)

5.2 Κατασκευή χώρου ελέγχου: μήκος 3 μέτρα, πλάτος 3 μέτρα, ύψος 2,8 μέτρα (από την πλευρά της ζήτησης).

5.3 Ισχύς ολόκληρου του μηχανήματος: AC380V, τριφασικό σύστημα πέντε καλωδίων. Ισχύς: >15kw;

5.4 Ο εξοπλισμός διαθέτει τις ακόλουθες διατάξεις προστασίας ασφαλείας: υπερφόρτωση ισχύος, προστασία από βραχυκύκλωμα, προστασία υπερφόρτωσης κυκλώματος ελέγχου.
