ISO 9705 δοκιμές πυρκαγιάς ελεγκτών ευφλέκτου οικοδομικών υλικών — σύνολο - δοκιμή δωματίων κλίμακας για τα προϊόντα επιφάνειας

ISO 9705 δοκιμή δωματίων δοκιμή-πλήρης-κλίμακας πυρκαγιάς ελεγκτών ευφλέκτου οικοδομικών υλικών για τα προϊόντα επιφάνειας

Εισαγωγή προϊόντων

Με βάση την αρχή GB/T 25207-2010 κατανάλωσης οξυγόνου. Τα πρότυπα είναι μια αναφορά στα πρότυπα του ISO 9705writing της δοκιμής καύσης, η μέθοδος δοκιμής για να μιμηθούν το σενάριο πυρκαγιάς γωνιών ως όρο της τυποποιημένης δοκιμής, και να εξετάσουν την εγκατάσταση του δείγματος εντελώς σύμφωνα με την πραγματική χρήση, η οποία είναι μια από την πιό αξιόπιστη τυποποιημένη μέθοδο δοκιμής. Λόγω της σχετικά σύνθετων ποσότητας δειγμάτων και των όρων δοκιμής που απαιτούνται από αυτήν την δοκιμή, χρησιμοποιείται συνήθως στην έρευνα επιστήμης πυρκαγιάς και για να αξιολογήσει τα χαρακτηριστικά καύσης των υλικών που δεν μπορούν να αξιολογηθούν σωστά από τη μικρή δοκιμή μεγέθους.

Εφαρμογές: οικοδομικά υλικά, στέλνοντας υλικά
Πρότυπα: DS/ISO/TR 9705-2, ISO 9705:2016 ΜΒ 8624:2012, GB/T 25207:2010, GB/T 27904:2011

Περιγραφή
Η συσκευή δοκιμής αποτελείται από τέσσερα μέρη, συμπεριλαμβανομένης της αίθουσας καύσης, της συλλογής αερίου σωλήνων και του συστήματος δειγματοληψίας, της ανάλυσης αερίου και των στοιχείων - σύστημα επεξεργασίας και σύστημα εφοδιασμού υγραερίου. Η δοκιμή πραγματοποιήθηκε σε μια αίθουσα καύσης με μια επιφάνεια δειγμάτων περίπου 21 τετρ.μέτρων και η πόρτα ήταν κανονικά ανοικτή. Τα δοκιμασμένα υλικά εγκαταστάθηκαν σύμφωνα με την πραγματική χρήση. Ένας ορθογώνιος τριγωνικός καυστήρας κιβωτίων άμμου με το αέριο προπανίου εγκαταστάθηκε στη γωνία του εσωτερικού τοίχου του δωματίου. Κατά τη διάρκεια της δοκιμής, το ποσοστό ροής αερίου πρέπει να ελεγχθεί για να κάνει την τυποποιημένη παραγωγή θερμότητας της πηγής πυρκαγιάς 100 KW πριν από 10 λεπτά. Όταν το υλικό δεν εξερράγη, το ποσοστό ροής αερίου πρέπει να ρυθμιστεί για να αυξήσει την παραγωγή θερμότητας σε 300 KW και να διαρκέσει 10 λεπτά. Κατά τη διάρκεια μιας συνολικής μικρής δοκιμαστικής 20 περιόδου, τη δοκιμή μπορεί να σταματήσουν εάν υπάρχει ανάφλεξη πυρκαγιάς. Ο προσδιορισμός των εκρηκτικών φαινομένων μπορεί να κριθεί από τις καμπύλες παρατήρησης και δοκιμής του ποσοστού απελευθέρωσης θερμότητας.

Τεχνικές παράμετροι
Κατά τη διάρκεια της δοκιμής, η συνολικά απελευθέρωση θερμότητας, το ποσοστό απελευθέρωσης θερμότητας, η παραγωγή αερίου σωλήνων και το ποσοστό παραγωγής αερίου σωλήνων εξετάστηκαν.

1. Το πλήρες σύνολο εξοπλισμού περιλαμβάνει την αίθουσα καύσης, τη συλλογή αερίου σωλήνων και το σύστημα δειγματοληψίας, την ανάλυση αερίου και τα στοιχεία - σύστημα επεξεργασίας και σύστημα εφοδιασμού υγραερίου.

2. Ο κωνικός συλλέκτης αερίου σωλήνων εγκαθίσταται άμεσα επάνω από τη ζυγίζοντας πλατφόρμα και το δείγμα. Η κατώτατη διάσταση είναι 3000mm X 3000mm και το ύψος είναι 1000mm. Η κορυφή του κωνικού συλλέκτη αερίου σωλήνων είναι 900mm X 900mm X 900mm τετράγωνο. Συγχρόνως, δύο 500 πιάτα χάλυβα χιλ. Χ 900mm εγκαθίστανται στο τοπ τετράγωνο για να διαμορφώσουν homogenizer αερίου σωλήνων.

3. Το πιό σύντομο μήκος του σωλήνα εξάτμισης καπνού ανοξείδωτου είναι περισσότερο από 5000mm και η διάμετρός της είναι 400 χιλ. Ο καπνός που αναμιγνύει τις συσκευές εγκαθίσταται και στις δύο άκρες.

4. Το σύστημα εξάτμισης έχει την ικανοποιητική ικανότητα να συλλέξει όλο το αέριο σωλήνων που παράγεται από τη δοκιμή καύσης. Ο όγκος εξάτμισης του ανεμιστήρα μπορεί να ρυθμιστεί συνεχώς, και το ποσοστό εξάτμισης είναι περισσότερο από 3.5m/s.

5. Ο ανεμιστήρας εξάτμισης καπνού είναι φυγοκεντρικός ανεμιστήρας, το εσωτερικό σκάφος της γραμμής είναι ανοξείδωτο, η αντίσταση θερμοκρασίας είναι περισσότερο από 300 βαθμοί, και η ταχύτητα ρυθμίζεται με τον ανεμιστήρα μετατροπής συχνότητας.

6. Η μετρώντας σειρά της ζυγίζοντας συσκευής είναι 0-5KG, και η ακρίβεια είναι περισσότερο από 0.1g.

7. Η περιεκτική περιοχή μέτρησης είναι εξοπλισμένη με έλεγχο πίεσης, τρία θερμοηλεκτρικά ζεύγη, τον έλεγχο δειγματοληψίας αερίου και το σύστημα μέτρησης πυκνότητας καπνού.

8. Τον καυστήρα Sandbox γεμίζουν με το αμμοχάλικο με το μέγεθος μορίων 4mm8mm και την άμμο με το μέγεθος μορίων 2mm3mm. Το τοπ στρώμα της ανώτερης άμμου είναι επίπεδο με την ανώτερη άκρη του καυστήρα.

9. Η ανάφλεξη επιφάνειας υιοθετείται για την ανάφλεξη του καυστήρα κιβωτίων άμμου, και το χαμηλό ποσοστό επιτυχίας ανάφλεξης όπως η μίζα δεν χρησιμοποιείται.

10. Εξοπλισμένος με την ελεγκτική και εξαφανίζοντας προστασίας συσκευή υπεριωδών φλογών για να εξασφαλίσει ασφάλεια του συστήματος

11. Ελεγκτής μαζικής ροής με τη σειρά 0 g/s-7 g/s, που διαβάζει στην ακρίβεια περισσότερο από 1,5%, μέγιστη δύναμη παραγωγής 300 KW

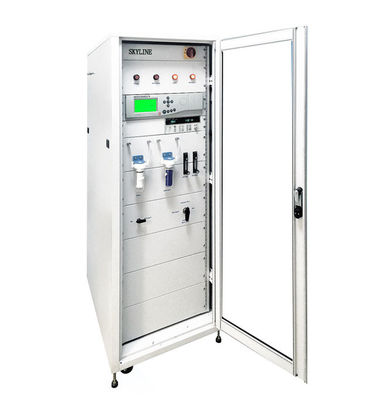

12. Το σύστημα δειγματοληψίας αερίου σωλήνων, που αποτελείται από το φίλτρο τέφρας, το συμπυκνωτή συμπιεστών, την ξεραίνοντας στήλη, την αντλία δειγματοληψίας και το μετρητή ροής, πρέπει να είναι σε θέση να συλλέξει αποτελεσματικά τα δείγματα αερίου σωλήνων και να απορροφήσει το αέριο εξάτμισης.

13. Εισαγόμενη αντλία διαφραγμάτων, ροή δειγματοληψίας περισσότερο από 13L/min

14. Το κεφάλι φίλτρων του εισαγόμενου φίλτρου καπνού και σκόνης αποτελείται από στερεό PTFE με το υλικό φίλτρων ίνας υάλου 0.5um μέσα.

15. Συμπυκνωτής συμπιεστών, ικανότητα 320KJ/h, σταθερότητα ψύξης σημείου δροσιάς 0,1 βαθμοί, στατική αλλαγή 0.1K, ροή σημείου δροσιάς ψύξης περισσότερο από 6L/MIN

16. Εισαγόμενο flowmeter στροφέων, που μετρά τη σειρά είναι 0-5L/min

17. Η περιεκτική μετρώντας συσκευή αποτελείται από τρία εισαγόμενα ΩΜΕΓΑ θερμοηλεκτρικά ζεύγη οι των οποίων επαφές πρέπει να βρεθούν σε ένα τόξο με μια ακτίνα (87 + 5) του χιλ. από τον άξονα, και η γωνία μεταξύ τους είναι 120 βαθμοί.

18. Ο αμφίδρομος έλεγχος συνδέεται με έναν εισαγόμενο αισθητήρα πίεσης με μια μετρώντας σειρά τουλάχιστον του PA (0-200) και μια ακρίβεια <2 Pa=""> 19. Η συσκευή ανάλυσης οξυγόνου πρέπει να είναι paramagnetic και να είναι σε θέση να μετρήσει τουλάχιστον 02 με μια συγκέντρωση 16%-21% (V/V). Ο χρόνος απόκρισης της συσκευής ανάλυσης οξυγόνου δεν πρέπει να υπερβεί 12 δευτερόλεπτα. Η κλίση και ο θόρυβος της συσκευής ανάλυσης δεν πρέπει να υπερβούν 100 X 10-6 σε 30 λεπτά. Η παραγωγή του συστήματος αποκτήσεων στοιχείων πρέπει να έχει ένα μέγιστο ψήφισμα 100 X 10-6.
20. Η συσκευή ανάλυσης διοξειδίου του άνθρακα πρέπει να είναι τύπος IR και να είναι σε θέση να μετρήσει τουλάχιστον 0% - συγκέντρωση του CO2 10%. Η γραμμικότητα της συσκευής ανάλυσης πρέπει να είναι τουλάχιστον 1% της μεγάλης έκτασης. Ο χρόνος απόκρισης της συσκευής ανάλυσης δεν πρέπει να υπερβεί 12 δευτερόλεπτα.
21. Το σύστημα μέτρησης πυκνότητας καπνού εγκαθίσταται στο δευτερεύοντα σωλήνα του σωλήνα εξάτμισης με την εύκαμπτη ένωση. Ο πυρακτωμένος λαμπτήρας χρησιμοποιείται (2900 +100) στη θερμοκρασία χρώματος Κ.
22. Τα οπτικά μετρώντας στοιχεία, που μετρούν τη σειρά είναι 400-750 NM ορατού φωτός, η ακρίβεια μετάδοσης είναι 0,01%.
23. Οι τρόποι βαθμολόγησης 100% και 0% οπτικών στοιχείων μέτρησης είναι: η στο σημείο μηδέν βαθμολόγηση ολοκληρώνεται με να κλείσει την πυρακτωμένη πηγή φωτός και το λογισμικό χτυπά σε 0% 100% η βαθμολόγηση ολοκληρώνεται με τον κρότο σε 100% χωρίς κλείσιμο της ελαφριάς πορείας, και κανένα ουδέτερο φίλτρο δεν χρησιμοποιείται για να εγκαταστήσει τα οπτικά στοιχεία πορειών

24. Η συσκευή για περιβαλλοντικό ατμοσφαιρικό, πίεση έχει μια ακρίβεια ±200 PA.
25. Το στοιχείο απόκτηση και το σύστημα ανάλυσης εξασφαλίζουν την ακρίβεια και την αξιοπιστία της απόκτησης στοιχείων και της αυτόματης καταγραφής των απαραίτητων στοιχείων κάθε 3 δευτερόλεπτα. Ο υπολογισμός των στοιχείων λογισμικού είναι σωστός και τα αποτελέσματα είναι αποτελεσματικά. Και μπορεί να παρέχει την ακόλουθη διεπαφή βαθμολόγησης και λειτουργίας
26.O2/CO2 βαθμολόγηση συσκευών ανάλυσης: O2/CO2 θόρυβος παραγωγής και βαθμολόγηση κλίσης και η μορφή παραγωγής αποτελεσμάτων
27. Το λογισμικό περιλαμβάνει τη βαθμολόγηση οπτικών συστημάτων, το θόρυβο και τη βαθμολόγηση κλίσης του συστήματος μέτρησης αερίου σωλήνων και τη μορφή παραγωγής αποτελεσμάτων.
28. Το λογισμικό περιλαμβάνει τη βαθμολόγηση οπτικών συστημάτων, τη βαθμολόγηση φίλτρων και τη μορφή παραγωγής αποτελέσματος.
29. Το λογισμικό περιλαμβάνει τη βαθμολόγηση όγκου αέρα, τη βαθμολόγηση σειράς ελέγχου όγκου αέρα και τη μορφή παραγωγής αποτελέσματος.
30. Το λογισμικό περιλαμβάνει τη βαθμολόγηση βημάτων και τη μορφή παραγωγής αποτελέσματος.
31. Το λογισμικό περιλαμβάνει τη διαδικασία δοκιμής και τη μορφή παραγωγής των αποτελεσμάτων.
32. Εξοπλισμένος με το σύστημα υπολογιστών και εκτυπωτών.

Μέγεθος: Combustor μέγεθος: βάρος 2.4M (λ) Χ 3.6M (η) Χ 2.4M (ψ): 700KG
Μέγεθος κουκουλών καπνού: 3M (ψ) Χ (δ) Χ 3M 1M (η)
Απαιτήσεις εγκατάστασης: Απαιτήσεις ηλεκτρικής ενέργειας: 220V, 10A 380V, περιβαλλοντική θερμοκρασία 5KW: 10 Γ σε 35 Γ
Απαιτήσεις αερίου: Αέριο βαθμολόγησης αερίου προπανίου: Ν2, τυποποιημένο αέριο του CO2
