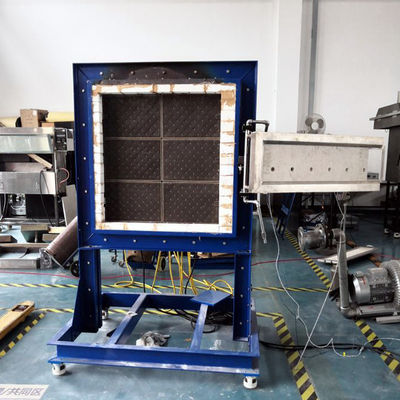

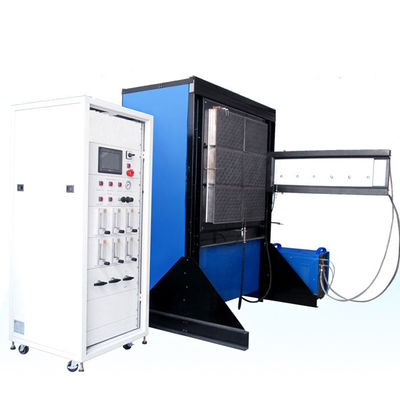

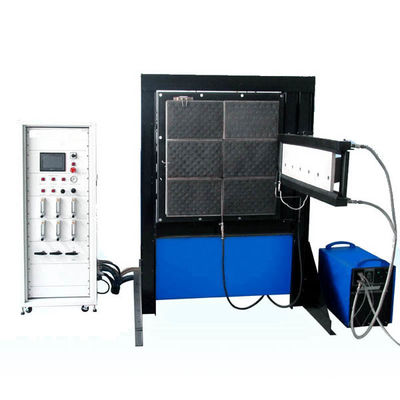

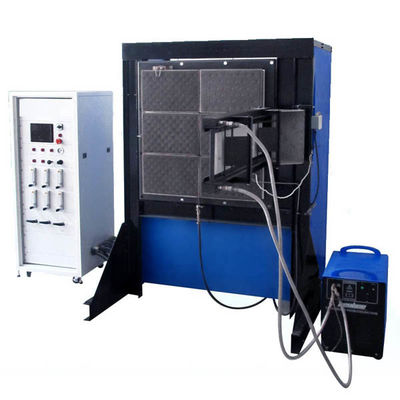

BS 476-7 Δοκιμή Διάδοσης Φλόγας στην ΕπιφάνειαΔοκιμήΗ μέθοδος δοκιμής είναι η μέτρηση της κρίσιμης ακτινοβολίας θερμότητας με ανάφλεξη του δείγματος με μια μικρή φλόγα, αντέχοντας τη σταδιακή αλλαγή της ενέργειας ακτινοβολούμενης θερμότητας. Ο πίνακας ακτινοβολίας θερμότητας έχει διαστάσεις 850mm X 850mm. Ο συγκρατητήρας δείγματος ψύχεται με νερό και είναι εξοπλισμένος με διάτρητη πλακέτα βαθμονόμησης και αισθητήρα ροής θερμικής ακτινοβολίας για τη βαθμονόμηση της καμπύλης θερμικής ακτινοβολίας. Το όργανο δοκιμής έχει υψηλές απαιτήσεις για τον χώρο του εργαστηρίου και ο χρήστης χρειάζεται περισσότερα μέτρα ασφαλείας πριν συναρμολογηθεί το όργανο δοκιμής.Πρότυπο: BS: BS 476-7Το BS 476 Μέρος 7 καθορίζει μια μέθοδο δοκιμής για τη μέτρηση της πλευρικής διάδοσης της φλόγας κατά μήκος της επιφάνειας του δείγματος ενός προϊόντος, προσανατολισμένου σε κάθετη θέση υπό συνθήκες αντίθετης ροής, και ένα σύστημα ταξινόμησης βασισμένο στην ταχύτητα και την έκταση της διάδοσης της φλόγας. Παρέχει δεδομένα κατάλληλα για τη σύγκριση των επιδόσεων σε τελική χρήση ουσιαστικά επίπεδων υλικών, σύνθετων υλικών ή συναρμολογήσεων, που χρησιμοποιούνται κυρίως ως εκτεθειμένες επιφάνειες τοίχων και οροφών.

Παράμετροι προϊόντος

1. Η επιφάνεια του ακτινοβολητή είναι 850mm X 850mm και το δομικό πλαίσιο στήριξης είναι ενισχυμένο.

2. Ο συγκρατητήρας δείγματος είναι κάθετος στον ακτινοβολητή, με τυπική σήμανση κλίμακας από πάνω, και η κρίσιμη θερμική ακτινοβολία μπορεί να μετρηθεί σύμφωνα με την απόσταση διάδοσης της φλόγας.

3. Εξοπλισμένο με συσκευή κυκλοφορίας ψύξης νερού, ο συγκρατητήρας δείγματος μπορεί να ψύχεται με νερό για να αποφευχθεί ζημιά που προκαλείται από μακροχρόνια υψηλή θερμοκρασία.
4. Εξοπλισμένο με συσκευή ανάφλεξης μικρής φλόγας, χρησιμοποιώντας λειτουργία ανάφλεξης με σπινθήρα.
5. Ο ακτινοβολητής είναι εξοπλισμένος με συσκευή ανίχνευσης υψηλής θερμοκρασίας. Εάν ο ακτινοβολητής απενεργοποιηθεί, η πηγή αέρα μπορεί να διακοπεί αυτόματα.
6. Εξοπλισμένο με αισθητήρα ροής θερμικής ακτινοβολίας ψυχόμενο με νερό, τα αποτελέσματα μπορούν να ανιχνευθούν έως το NIST των ΗΠΑ.
7. Εξοπλισμένο με ηλεκτρικό κουτί ελέγχου, μπορεί να ρυθμίσει τη ροή αερίου και αέρα και να εμφανίσει τα στοιχεία της ροής θερμικής ακτινοβολίας.
8. Εξοπλισμένο με PLC και διεπαφή ανθρώπου-μηχανής για την εμφάνιση των πληροφοριών που απαιτούνται για τη δοκιμή.
Χαρακτηριστικά
1. Αυτή η Συσκευή αποτελείται από έναν ακτινοβολητή τοποθετημένο κάθετα σε ένα περίβλημα και υποστηριζόμενο από ένα πλαίσιο.

2. Ο ακτινοβολητής τροφοδοτείται με μείγμα αερίου-αέρα.

3. Ο ακτινοβολητής είναι τετράγωνος 850mm για ένα πορώδες πυρίμαχο μπλοκ καυστήρα σχεδιασμένο να δίνει αποτελεσματική καύση του μείγματος αερίου-αέρα, χωρίς φλόγισμα στην επιφάνεια του πάνελ υπό συνθήκες λειτουργίας.
4. Ο ακτινοβολητής και το περίβλημά του υποστηρίζονται από ένα πλαίσιο έτσι ώστε το κέντρο του πάνελ να βρίσκεται περίπου 1250±100mm πάνω από το επίπεδο του δαπέδου.
5. Ένας συγκρατητήρας δείγματος και μια διάταξη πιλοτικής φλόγας τοποθετημένα στο πλάι της συσκευής.
6. Ο συγκρατητήρας δείγματος αποτελείται από ένα χαλύβδινο πλαίσιο ψυχόμενο με νερό με πλάκες όψης ψυχόμενες με νερό. Οι πλάκες όψης επικαλύπτουν τα δείγματα κατά 20±2mm στις πάνω και κάτω άκρες τους και στην κάθετη άκρη που γειτνιάζει με τον ακτινοβολητή.
7. Ένας ελατηριωτός σφιγκτήρας είναι τοποθετημένος για να σφίγγει το δείγμα στις πλάκες όψης.
8. Η φορητή παροχή νερού στον συγκρατητήρα δείγματος διασφαλίζει ότι η μέγιστη θερμοκρασία δεν υπερβαίνει τους 35°C στην έξοδο από τον συγκρατητήρα δείγματος.
9. Το συγκρότημα του συγκρατητήρα δείγματος βρίσκεται σε γωνία 90±2° ως προς την όψη του ακτινοβολητή και με τέτοιο τρόπο ώστε οι όψεις των άνω και κάτω οδηγών του συγκρατητήρα δείγματος να βρίσκονται στο ίδιο επίπεδο με την εσωτερική όψη του περιβλήματος του ακτινοβολητή.
10. Το ύψος του συγκρατητήρα δείγματος είναι αρθρωτό για να επιτρέπει την οριζόντια περιστροφή του, μακριά από την όψη του ακτινοβολητή μεταξύ των δοκιμών, από τη θέση δοκιμής στην εφεδρική θέση και αντίστροφα.
11. Ο πιλοτικός καυστήρας αποτελείται από χαλύβδινο σωλήνα.
12. Οι γραμμές παροχής αερίου και αέρα στον ακτινοβολητή περιέχουν μετρητές ροής, ρυθμιστές πίεσης, βαλβίδες ελέγχου και συσκευές ασφαλείας.
13. Μετρητής Ροής Θερμότητας: Εύρος: 0 ~ 50 kw/m2; Εκπομπή επιφάνειας: ɛ=0.95±0.05.
14. Πλακέτα βαθμονόμησης ψευδο-δείγματος με συγκρατητήρα, βαθμονομημένο μετρητή ροής θερμότητας και στήριγμα.
Λεπτομέρειες προϊόντος του
Δοκιμή Διάδοσης Φλόγας στην Επιφάνεια

ΔοκιμήΗ συσκευή δοκιμής διάδοσης φλόγας στην επιφάνεια είναι ένας δοκιμαστής επιβραδυντικού φλόγας υψηλής ταχύτητας σειράς BS 6853, ο οποίος είναι κατάλληλος για τα βρετανικά πρότυπα δοκιμής επιβραδυντικού φλόγας δομικών υλικών και χάλυβα υψηλής ταχύτητας. Το πρότυπο είναι BS 476-7. Η μέθοδος δοκιμής χρησιμοποιείται για τον προσδιορισμό της πλευρικής επέκτασης της επιφάνειας του δείγματος και βασίζεται στην ταχύτητα. Και το μήκος επέκτασης καθορίζει το επίπεδο καύσης. Το BS 476-7 χρησιμοποιείται κυρίως για τη μέτρηση της επέκτασης της φλόγας σε εκτεθειμένες επιφάνειες σε τοίχους και οροφές.Η μέθοδος δοκιμής είναι η μέτρηση της κρίσιμης ακτινοβολίας θερμότητας με ανάφλεξη του δείγματος με μια μικρή φλόγα, αντέχοντας τη σταδιακή αλλαγή της ενέργειας ακτινοβολούμενης θερμότητας. Ο πίνακας ακτινοβολίας θερμότητας έχει διαστάσεις 850mm X 850mm. Ο συγκρατητήρας δείγματος ψύχεται με νερό και είναι εξοπλισμένος με διάτρητη πλακέτα βαθμονόμησης και αισθητήρα ροής θερμικής ακτινοβολίας για τη βαθμονόμηση της καμπύλης θερμικής ακτινοβολίας. Το όργανο δοκιμής έχει υψηλές απαιτήσεις για τον χώρο του εργαστηρίου και ο χρήστης χρειάζεται περισσότερα μέτρα ασφαλείας πριν συναρμολογηθεί το όργανο δοκιμής.Πρότυπο: BS: BS 476-7

Διαστάσεις: 1220 mm (Π) x 550 mm (Β) x 1920 mm (Υ)
Βάρος: 210kg

Απαιτήσεις εγκατάστασης
Ηλεκτρικό: 230 Volt Ονομαστικό 10 Amps
Θερμοκρασία Περιβάλλοντος: Λειτουργίας 10°C έως 35°C

Παροχές Αερίου: Προπάνιο και αεροσυμπιεστής

Χώρος Δοκιμής: 400m3
Εφαρμογές
- Πλακάκια τοίχου και διακοσμητικά πάνελ
- Πλακάκια οροφής και ψευδοροφές

- Σύνθετα υλικά και συναρμολογήσεις που χρησιμοποιούνται ως εκτεθειμένες επιφάνειες

- Επενδύσεις θερμομόνωσης για τοίχους και οροφές

- Ταξινόμηση πυρασφάλειας σύμφωνα με το BS 476-7 (Κλάση 1-4)

- Ταξινόμηση Κλάσης 0 (σε συνδυασμό με απαιτήσεις μη καύσης)

- Έλεγχος ποιότητας δομικών υλικών και δοκιμές Ε&Α

- Εργαστήρια δοκιμών τρίτων και φορείς πιστοποίησης

Συχνές Ερωτήσεις

Ε1: Με ποιο πρότυπο συμμορφώνεται το SL-FL73 και τι μετράει;

Α1: Συμμορφώνεται με το BS 476-7. Ο δοκιμαστής μετράει την πλευρική διάδοση φλόγας κατά μήκος της κάθετης επιφάνειας υλικών επένδυσης τοίχων και οροφών υπό ακτινοβολία θερμότητας, και αποδίδει μια ταξινόμηση από την Κλάση 1 (χαμηλότερη διάδοση) έως την Κλάση 4 (υψηλότερος κίνδυνος) με βάση την ταχύτητα και την απόσταση διάδοσης.

Ε2: Ποια υλικά μπορούν να δοκιμαστούν με αυτόν τον εξοπλισμό;

Α2: Πλακάκια τοίχου, πάνελ οροφής, διακοσμητικά φύλλα, σύνθετα υλικά και επενδύσεις θερμομόνωσης που χρησιμοποιούνται ως εκτεθειμένες επιφάνειες σε τοίχους και οροφές. Είναι κατάλληλο για ουσιαστικά επίπεδα υλικά, σύνθετα υλικά ή συναρμολογήσεις.

Ε3: Πώς λειτουργεί το σύστημα ταξινόμησης σύμφωνα με το BS 476-7;

Α3: Η ταξινόμηση βασίζεται στην απόσταση διάδοσης της φλόγας που μετράται στα 1,5 λεπτά και στο τέλος της δοκιμής. Η Κλάση 1 υποδηλώνει τη χαμηλότερη διάδοση φλόγας, ενώ η Κλάση 4 υποδηλώνει τον υψηλότερο κίνδυνο. Η Κλάση 0 είναι μια σύνθετη βαθμολογία που απαιτεί Κλάση 1 συν μη καυστότητα.

Ε4: Πόσο ακριβή και επαναλήψιμα είναι τα αποτελέσματα των δοκιμών;

Α4: Υψηλή ακρίβεια επιτυγχάνεται μέσω του πορώδους πυρίμαχου καυστήρα, του σταθερού ελέγχου αερίου/αέρα και της βαθμονόμησης με αισθητήρα ροής ανιχνεύσιμο στο NIST και διάτρητη πλάκα. Ο ψυχόμενος με νερό συγκρατητήρας διατηρεί σταθερές θερμικές συνθήκες και η αρθρωτή τοποθέτηση διασφαλίζει επαναλήψιμη τοποθέτηση του δείγματος.

Ε5: Είναι ο εξοπλισμός εύκολος στη χρήση;

Α5: Ναι. Η ανάφλεξη με σπινθήρα, ο ελατηριωτός σφιγκτήρας και η διεπαφή PLC/HMI επιτρέπουν την απλή τοποθέτηση του δείγματος και την αυτοματοποιημένη εκτέλεση της δοκιμής. Οι παράμετροι δοκιμής ορίζονται στη διεπαφή και τα δεδομένα σε πραγματικό χρόνο, συμπεριλαμβανομένης της ροής θερμότητας, εμφανίζονται καθ' όλη τη διάρκεια της δοκιμής.

Ε6: Ποιες είναι οι βασικές απαιτήσεις εγκατάστασης;

Α6: Εγκαταστήστε σε δωμάτιο στους 10-35 °C χωρίς ρεύματα αέρα. Τροφοδοσία: 230 V, 10 A ονομαστική. Αέριο: προπάνιο και πεπιεσμένος αέρας. Όγκος χώρου δοκιμής: 400 m³. Συνιστάται τακτικός καθαρισμός του ακτινοβολητή και τακτικοί έλεγχοι βαθμονόμησης για τη συντήρηση.

Δοκιμή Διάδοσης Φλόγας στην Επιφάνεια.pdf

Τι είναι η δοκιμή διάδοσης φλόγας;

Δοκιμές διάδοσης φλόγας

στοχεύουν στη μέτρηση της τάσης μιας φλόγας να διαδοθεί πάνω σε ένα υπόστρωμα και συσχετίζονται άμεσα με τη διάδοση φλόγας στην επιφάνεια σε ένα σενάριο πραγματικής πυρκαγιάς.
