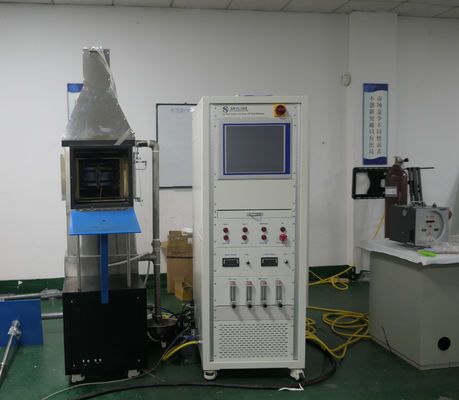

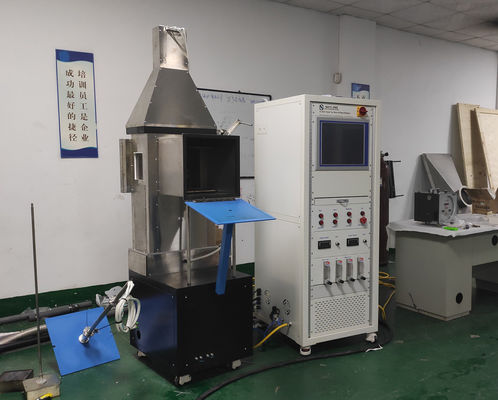

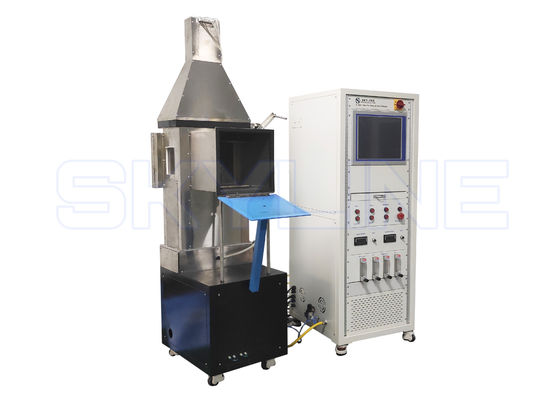

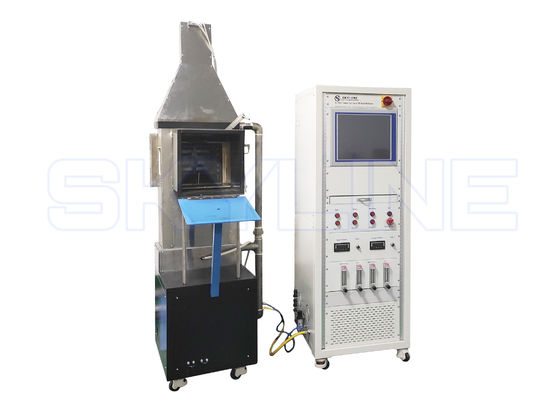

AITM 2.0006 Δοκιμαστής OSU για το ποσοστό απελευθέρωσης θερμότητας σε υλικά αεροπορίας

AITM 2.0006 Δοκιμαστής OSU για το ποσοστό απελευθέρωσης θερμότητας σε υλικά αεροπορίας

Ονομασία μάρκας:	SKYLINE
Αριθμός μοντέλου:	SL833
Μούβ:	1 μονάδα
Τιμή:	negotiated
Όροι πληρωμής:	T/T, L/C, Western Union,
Ικανότητα προμήθειας:	μήνας 1 μονάδας

Λεπτομερείς Πληροφορίες

Περιγραφή προϊόντος

Λεπτομερείς Πληροφορίες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

Δοκιμαστής ταχύτητας απελευθέρωσης θερμότητας:

Δοκιμασία υλικών αεροπορίας

Πρότυπο:

ΑΙΤΜ 2.0006、 BSS 7322

Απαιτήσεις ηλεκτρικής ενέργειας:

220 V, 35 Αμπερ

Θερμοκρασία περιβάλλοντος:

10 °C έως 35 °C

Διάσταση:

760 mm (W) x 1850 mm x (H) x 850 mm (D)

Βάρος:

218 κιλά

Συσκευασία λεπτομέρειες:

Περίπτωση κοντραπλακέ

Δυνατότητα προσφοράς:

μήνας 1 μονάδας

Επισημαίνω:

Δοκιμαστής OSU για το ποσοστό απελευθέρωσης θερμότητας

Δοκιμαστής OSU σε αεροπορικά υλικά

Περιγραφή προϊόντος

Παράρτημα F Μέρος IV του FAR 25 Δοκιμαστής Ρυθμού Απελευθέρωσης Θερμότητας OSUΘάλαμος Καύσης από Ανοξείδωτο Χάλυβα

Δοκιμαστής Ρυθμού Απελευθέρωσης Θερμότητας OSU.pdf

Πληροφορίες προϊόντος

Ο δοκιμαστής ρυθμού απελευθέρωσης θερμότητας OSU εγκεκριμένος από την FAA (Ομοσπονδιακή Διοίκηση Αεροπορίας των Ηνωμένων Πολιτειών) σχεδιάστηκε αρχικά από τον Smith του Πολιτειακού Πανεπιστημίου του Οχάιο το 1972 και αργότερα έγινε όργανο δοκιμών καύσης που ορίστηκε από την FAA για τη δοκιμή του ρυθμού απελευθέρωσης θερμότητας αεροναυπηγικών υλικών. Τα πρότυπα δοκιμών είναι το Παράρτημα F Μέρος IV του FAR 25, το AITM 2.00.06 της Airbus, το BSS 7322 της Boeing.

Προδιαγραφές

Α. Κύρια Μονάδα

1. Κύρια μονάδα OSU (1 σετ)

1) Διαστάσεις Συσκευής : 760mm (Π) x 1850mm (Υ) x 850mm (Β)

2) Θάλαμος δοκιμής

- Η πηγή ακτινοβολούμενης θερμότητας και διασφαλίζει ότι η πυκνότητα ροής θερμότητας είναι 35±0,5kW/m²

- Αυτό θα καθορίσει εάν το υλικό συμμορφώνεται με τις απαιτήσεις του FAR 25.853

- Τέσσερα στοιχεία καρβιδίου του πυριτίου Τύπου LL 508mm επί 16mm με ονομαστική αντίσταση 1,4 Ohm ως πηγή θερμότητας με περίβλημα από ανοξείδωτο χάλυβα ανθεκτικό στη διάβρωση

- Ένας ανακλαστήρας από ανοξείδωτο χάλυβα βρίσκεται πίσω από τα στοιχεία

- Μπροστά από τα στοιχεία, μια μάσκα σε σχήμα κολοβού διαμαντιού, κατασκευασμένη από ανοξείδωτο χάλυβα, παρέχει ομοιόμορφη πυκνότητα ροής θερμότητας στην περιοχή που καταλαμβάνεται από το κάθετο δείγμα 151 x 151mm

- Σύστημα Βραχίονα για τον φωτισμό του άνω πυροκροτητή και των καυστήρων βαθμονόμησης

- Διπλοί ελεγκτές παγκόσμιας ισχύος για εύκολη ρύθμιση της ομοιομορφίας της ροής θερμότητας

- Άνω πυροκροτητής και κάτω πυροκροτητής (με ανάφλεξη σπινθήρα) και καυστήρες μεθανίου βαθμονόμησης

- Θερμοστοιχείο για τη μέτρηση του ρυθμού απελευθέρωσης θερμότητας, με πέντε θερμοζεύγη θερμοστοιχείων σε υψηλή θερμοκρασία στην καμινάδα και πέντε ψυχρά θερμοζεύγη θερμοστοιχείων στον θάλαμο αέρα

3) Βάσεις δειγμάτων (1 σετ)

- Δύο βάσεις δειγμάτων

- Κάθε βάση δείγματος είναι κατασκευασμένη από ανοξείδωτο χάλυβα

2. Σύστημα διανομής αέρα (1 σετ)

- Θερμοκρασία αέρα 21-24°C

- Αέρας με ρυθμό ροής 0,043m³/δευτερόλεπτο ή περισσότερο

- κυκλική πλάκα με ακμή 0,5±0,1mm

- τοποθετημένη σε κυκλικό σωλήνα με διάμετρο 38±1mm

- Η πολλαπλή παροχής αέρα στη βάση του πυραμιδικού τμήματος θα έχει 48 ομοιόμορφα κατανεμημένες οπές

Β. Αξεσουάρ

1. Μονάδα ελέγχου (1 σετ)

- Έλεγχος ρυθμού ροής βαθμονόμησης

- Ανάφλεξη κάτω καυστήρα

- Ροή θερμότητας βαθμονόμησης: οι μετρητές ροής θερμότητας βαθμονόμησης είναι δύο αισθητήρες ροής θερμότητας ψυχόμενοι με νερό που παρέχονται για τη μέτρηση της πυκνότητας ροής θερμότητας στο κέντρο και σε κάθε γωνία

2. Σύστημα υπολογιστή (1 σετ)

- CPU: Pentium 4 3.0Ghz ή περισσότερο

- RAM: 512MB ή περισσότερο

- HDD: 80GB ή περισσότερο

- Οθόνη: 17“ LCD ή περισσότερο

- Εκτυπωτής: Laser Jet

- Λογισμικό: Windows XP ή περισσότερο

Χαρακτηριστικά απόδοσης

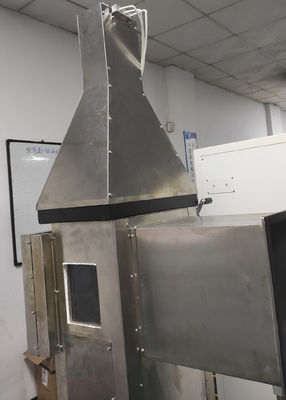

1. Θάλαμος καύσης από ανοξείδωτο χάλυβα με παράθυρο παρατήρησης από γυαλί υψηλής θερμοκρασίας.
2. Η πηγή ακτινοβολίας θερμότητας είναι 4 θερμαντικές ράβδοι Glowbars, οι οποίες μπορούν να παρέχουν ροή ακτινοβολίας θερμότητας 35KW/M2.
3. Χρησιμοποιούνται δύο ανεξάρτητοι ελεγκτές θερμοκρασίας PID για τον έλεγχο της θερμοκρασίας θέρμανσης.
4. Εξοπλισμένο με πλήρως αυτόματη πνευματική συσκευή προώθησης δείγματος και συσκευή πόρτας θωράκισης.
5. Εξοπλισμένο με άνω καυστήρα και κινητό κάτω καυστήρα.
6. Ο περιστροφικός μετρητής ροής μπορεί να χρησιμοποιηθεί για τη ρύθμιση του ρυθμού ροής αερίου των άνω και κάτω καυστήρων.
7. Εξοπλισμένο με κινητή συσκευή καυστήρα βαθμονόμησης και ελεγκτή ροής τύπου Τ.
8. Ο ελεγκτής μαζικής ροής εφαρμόζεται για την αυτόματη βαθμονόμηση της θερμοκρασίας του θερμοστοιχείου.
9. Ο μετρητής ροής θερμότητας ψυχόμενος με νερό είναι εξοπλισμένος με λειτουργία ψύξης για τη μέτρηση της ροής ακτινοβολίας θερμότητας της επιφάνειας της φωτιάς.
10. Η συσκευή ελέγχου θερμοκρασίας αέρα μπορεί να παρέχει σταθερή θερμοκρασία και σταθερό αέρα για τον θάλαμο δοκιμής.
11. Ο μετρητής ροής με διάφραγμα χρησιμοποιείται για τη μέτρηση της πίεσης ροής που εισέρχεται στον θάλαμο δοκιμής.
12. Εξοπλισμένο με σύστημα απόκτησης δεδομένων και λογισμικό δοκιμών προτύπων απελευθέρωσης θερμότητας.

Τεχνικές παράμετροι

Μέγεθος	760mm (Π) x 1850mm (Υ) x 850mm (Β)
Βάρος	218KG
Ηλεκτρικές απαιτήσεις	220 V, 35 Amps
Θερμοκρασία περιβάλλοντος	10 °C έως 35 °C
Βοηθητικό αέριο	Αέριο σταθερής θερμοκρασίας και σταθερού ρεύματος
Αέριο καύσης	μεθάνιο
Πρότυπο	AITM 2.0006, BSS 7322, FAR PART 25 APPENDIX F Part IV
Εφαρμογές	Υλικά Αεροπορίας

Εφαρμογές

- Πιστοποίηση Αεροπορικής Αξιοπλοΐας – Δοκιμές συμμόρφωσης FAA για μη μεταλλικά υλικά καμπίνας πολιτικών αεροσκαφών

- Συμμόρφωση με το FAR 25.853 – Υφάσματα καθισμάτων, πάνελ τοίχων, πάνελ οροφής, ντουλάπια αποθήκευσης

- Αξιολόγηση Πυραντίστασης – Μονωτικά και ακουστικά υλικά

- Εφοδιαστική Αλυσίδα Airbus – Δοκιμές πιστοποίησης AITM 2.0006

- Εφοδιαστική Αλυσίδα Boeing – Δοκιμές πιστοποίησης BSS 7322

- Εφαρμογές Έρευνας & Ανάπτυξης – Αξιολόγηση αντίδρασης στη φωτιά και ανάπτυξη υλικών

Συχνές Ερωτήσεις

Ε1: Για τι χρησιμοποιείται αυτός ο εξοπλισμός;

Α1: Μετράει τον ρυθμό απελευθέρωσης θερμότητας των εσωτερικών υλικών της καμπίνας αεροσκαφών όταν εκτίθενται σε ακτινοβολούμενη θερμότητα 35 kW/m². Τα δεδομένα καθορίζουν εάν τα υλικά πληρούν τις απαιτήσεις πυραντίστασης της FAA σύμφωνα με το FAR 25.853 – απαραίτητο για την πιστοποίηση αεροπορίας.

Ε2: Με ποια πρότυπα συμμορφώνεται;

Α2: Παράρτημα F Μέρος IV του FAR 25, AITM 2.0006 της Airbus, BSS 7322 της Boeing, ASTM E906 και HB 7399-2022. Μία μονάδα καλύπτει όλες τις κύριες αεροπορικές προδιαγραφές.

Ε3: Τι υλικά μπορούν να δοκιμαστούν;

Α3: Μη μεταλλικά εξαρτήματα καμπίνας, συμπεριλαμβανομένων υφασμάτων καθισμάτων, πάνελ τοίχων και οροφής, ντουλαπιών αποθήκευσης, μονωτικών υλικών και ακουστικών υλικών.

Ε4: Τι παραμέτρους μετράει;

Α4: Μέγιστος ρυθμός απελευθέρωσης θερμότητας, πλήρης καμπύλη HRR και συνολική απελευθέρωση θερμότητας 2 και 15 λεπτών. Προαιρετικές μετρήσεις περιλαμβάνουν καπνό, απώλεια μάζας και τοξικά αέρια (CO, CO₂, NOx, HCN, κ.λπ.).

Ε5: Πόσο ακριβές και επαναλήψιμο είναι;

Α5: Οι διπλοί ελεγκτές PID με Glowbars παρέχουν σταθερή ροή θερμότητας 35 kW/m². Η αυτοματοποιημένη βαθμονόμηση μέσω ελεγκτή μαζικής ροής και το ενσωματωμένο λογισμικό διασφαλίζουν συνεπή, επαναλήψιμα αποτελέσματα.

Ε6: Είναι εύκολο στη χρήση;

Α6: Ναι – παρέχεται πνευματική φόρτωση δείγματος, αυτοματοποιημένο λογισμικό και εκπαίδευση επί τόπου. Οι περισσότεροι χρήστες είναι λειτουργικοί εντός μίας ημέρας.

Ε7: Τι υποστήριξη μετά την πώληση είναι διαθέσιμη;

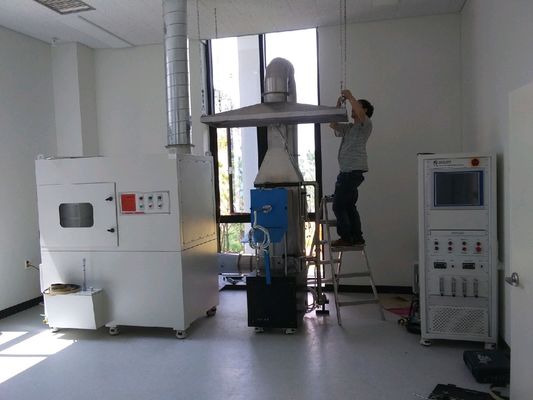

Α7: Ετήσια υποστήριξη μετά την πώληση με δια βίου τεχνική βοήθεια. Οι υπηρεσίες περιλαμβάνουν εγκατάσταση εξοπλισμού, βαθμονόμηση, υποστήριξη ανάπτυξης μεθόδων δοκιμών και τεχνική εκπαίδευση.

Εταιρικό Προφίλ.pdf

AITM 2.0006 Δοκιμαστής OSU για το ποσοστό απελευθέρωσης θερμότητας σε υλικά αεροπορίας

Τι είναι ο ρυθμός απελευθέρωσης θερμότητας;

Ο Ρυθμός Απελευθέρωσης Θερμότητας (HRR) είναι ο ρυθμός με τον οποίο η φωτιά απελευθερώνει ενέργεια – αυτό είναι επίσης γνωστό ως ισχύς. Το HRR μετράται σε μονάδες Watts (W), που είναι μια μονάδα του Διεθνούς Συστήματος ίση με ένα Joule ανά δευτερόλεπτο.
