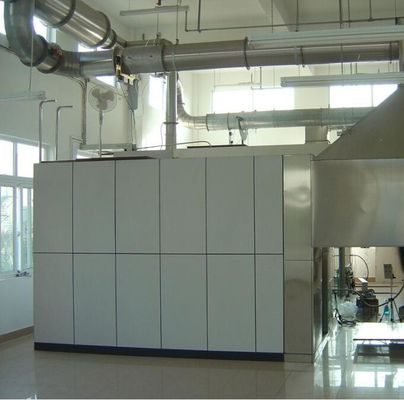

- Σύστημα ελεγκτών ροής αερίου σωλήνων
|
| Δείκτης |
στοιχείο |
Τεχνικός και προδιαγραφή |
| 1.1 |
Κουκούλα καπνών |
Εγκατεστημένο άμεσα επάνω από το άνοιγμα της αίθουσας δοκιμής καύσης, 1.8~2.0 μέτρα επάνω από το έδαφος, το κατώτατο μέγεθος είναι 2440*2440mm, το ύψος είναι 1000mm, και το υλικό είναι SS304 |
| 1.2 |
Αέριο σωλήνων homomixer |
Η εγκατάσταση και ο κωνικός καπνός που συλλέγει την κουκούλα άμεσα ανωτέρω, το μέγεθος είναι 900*900*900mm, δύο πιάτα ανοξείδωτου 900*500 εγκαθίστανται μέσα, και μια πλευρά ανοίγουν με ένα φ400 ανοίγοντας για να συνδέσει με το σωλήνα, το υλικό είναι SS304 |
| 1.3 |
Σωλήνας εξάτμισης καπνού |
φ είναι 400mm, μήκος 5000mm, που αποτελείται SS304 διάφορα τμήματα, που συνδέονται με από τη φλάντζα και το υψηλής θερμοκρασίας ανθεκτικό σφραγίζοντας δαχτυλίδι, και οι δύο άκρες εγκαθίσταται με τη συσκευή εξίσωσης αερίου σωλήνων, το υλικό είναι |
| 1.4 |
Ανεμιστήρας εξάτμισης |
Ο φυγοκεντρικός ανεμιστήρας εξάτμισης, η εσωτερική δεξαμενή αποτελείται από το ανοξείδωτο, μπορεί να αντισταθεί το υψηλής θερμοκρασίας αέριο σωλήνων περισσότερο από 300℃, και ο όγκος αέρα ρυθμίζεται steplessly με το μετατροπέα συχνότητας |
| Το σύστημα εξάτμισης καπνού είναι ικανοποιητικό για όλο τον καπνό που παράγεται από την κινητή δοκιμή τηλεφωνικής καύσης, και η ικανότητα εξάτμισης καπνού είναι περισσότερο από 8000m ³ /h |
| 2. Περιεκτικό τμήμα μέτρησης |
| 2.1 |
Περιεκτικό τμήμα μέτρησης |
Ένα τμήμα σωλήνων ανοξείδωτου με ένα μήκος 2155mm και μια διάμετρο 400mm, φιαγμένη από SS304, είναι εξοπλισμένο με τους αισθητήρες όπως η πίεση, η θερμοκρασία, η ελαφριά πορεία, και η δειγματοληψία |
| 2.2 |
Αισθαμένος συσκευή πίεσης |
Ο διπλής κατεύθυνσης έλεγχος, φιαγμένος από ανοξείδωτο, εγκαθίσταται στο κέντρο της σωλήνωσης, και οι μπροστινές και πίσω αίθουσες συνδέονται με τον αισθητήρα διαφοράς πίεσης μέσω του σωλήνα PTFE για να ανιχνεύσουν τη διαφορά πίεσης καθ'οδόν |
| Ο διαφορικός αισθητήρας πίεσης εγκαθίσταται στο υποστήριγμα του περιεκτικού τμήματος μέτρησης για να εξασφαλίσει ότι η διαφορική ανάγνωση πίεσης δεν έχει μια σύντομη καθυστέρηση και καμία απώλεια, και ο χρόνος απόκρισης T90 είναι λιγότερο από 3 δευτερόλεπτα |
| Ο αισθητήρας πίεσης, σειρά είναι 0-2000Pa, ακρίβεια ±5Pa |
| 2.3 |
Αισθαμένος συσκευή θερμοκρασίας |
Υιοθετήστε το αμερικανικό ωμέγα θερμοηλεκτρικό ζεύγος, διάμετρος 0.5mm, θωρακισμένο θερμοηλεκτρικό ζεύγος τύπων Κ μόνωσης που καλύπτει τις απαιτήσεις IEC |
| Σειρά 0-1000℃, ακρίβεια 0.1℃ |
| 2.4 |
Οπτική μετρώντας συσκευή πορειών |
Το οπτικό σύστημα μείωσης είναι ένας πυρακτωμένος ελαφρύς τύπος, ο οποίος εγκαθίσταται στο περιεκτικό τμήμα μέτρησης με έναν εύκαμπτο συνδετήρα και περιλαμβάνει τις ακόλουθες συσκευές: Ο λαμπτήρας είναι ένας πυρακτωμένος λαμπτήρας και χρησιμοποιημένος σε μια θερμοκρασία χρώματος του Κ. (2900±100). Η παροχή ηλεκτρικού ρεύματος είναι ένα σταθερό άμεσο ρεύμα, και η τρέχουσα σειρά διακύμανσης είναι μέσα σε ±0.5% (συμπεριλαμβανομένης της βραχυπρόθεσμης και μακροπρόθεσμης σταθερότητας θερμοκρασίας,)
Το σύστημα φακών χρησιμοποιείται για να συμπυκνώσει το φως σε μια παράλληλη ακτίνα με μια διάμετρο τουλάχιστον 20mm. Η εκπέμπουσα φως τρύπα του φωτοκυττάρου πρέπει να βρεθεί στο σημείο εστίασης του φακού μπροστά από το, και η διάμετρός της (δ) πρέπει να εξαρτηθεί από το εστιακό μήκος (f) του φακού έτσι ώστε d/f είναι λιγότερο από 0,04
Ο ανιχνευτής και ο εισαγόμενος έλεγχος φωτοδιόδων πυριτίου, αίθουσα photodetection έχουν 0,1% γραμμική σταθερότητα, σειρά μέτρησης 10 μπιτ, το φασματικό responsivity διανομής της φωτοδιόδου πυριτίου είναι σύμφωνο με ΣΥΝΕΡΓΆΤΕΣ (καμπύλη φωτισμού), και η τυποποιημένη λειτουργία Β (γ) μπορεί να φθάσει στην ακρίβεια τουλάχιστον ±5%
Ο χρόνος απόκρισης 90% του οπτικού συστήματος μείωσης δεν υπερβαίνει 3s
|
| 2.5 |
Συσκευή συλλογής αερίου δειγμάτων |
Ο διαπεραστικός σωλήνας δειγματοληψίας δοκιμής σωλήνων, φιαγμένος από SS304, έχει ένα αποσπάσιμο σχέδιο για να διευκολύνει την αφαίρεση των καρβιδίων που συσσωρεύονται στο σωλήνα δειγματοληψίας και να μειώσει το χρόνο καθυστέρησης συστημάτων |
| 2. Αέριο και το σύστημα ελέγχου του |
| 3.1 |
Καυστήρας |
Ο ειδικός τ-καυστήρας για το κάψιμο στρωμάτων αποτελείται από τους κύριους και δευτερεύοντες καυστήρες. Είναι εγκατεστημένο σε ένα κινητό καροτσάκι και εξοπλισμένο με τα τυποποιημένα βάρη και τα πόδια. Το ύψος του κεφαλιού τ-καυστήρων είναι διευθετήσιμο και το υλικό είναι SS304 |
| 3.2 |
Συσκευή ανάφλεξης |
Η μακροχρόνια μέθοδος ανάφλεξης ανοικτών φλογών υιοθετείται, η μακρινή ανάφλεξη είναι δυνατή, ασφαλής και το ποσοστό επιτυχίας ανάφλεξης είναι περισσότερο από 99% |
| Τα κύρια και δευτερεύοντα κεφάλια καύσης είναι εξοπλισμένα με μια μακριά συσκευή ανάφλεξης ανοικτών φλογών, και η συσκευή είναι εξοπλισμένη με έναν σωλήνα εφοδιασμού υγραερίου χωριστά, ο οποίος δεν έχει επιπτώσεις στη ροή του κεφαλιού καύσης και μπορεί να ρυθμιστεί χωριστά μέσω μιας βαλβίδας βελόνων |
| Εξοπλισμένος με μια συσκευή μίζας για να αναφλέξει μια μακροχρόνια ανοικτή φλόγα, χωρίς χειρωνακτική ανάφλεξη, τον ασφαλή και τηλεχειρισμό |
| 3.3 |
Επικεφαλής έλεγχος ροής αερίου καύσης |
Οι κύριοι και δευτερεύοντες καυστήρες είναι αντίστοιχα εξοπλισμένοι με τους μετρητές μαζικής ροής για να ελέγξουν τη ροή προπανίου |
| Υιοθετήστε αμερικανικό μαζικό flowmeter Alicat, το μέσο είναι προπάνιο, σειρά 0-450mg/s, ακρίβεια ± (0.8%rdg+0.2%F.S.), χρόνος απόκρισης 0.1s |
| Η ροή αερίου ελέγχεται από το λογισμικό, και ο χρόνος φλογών ελέγχεται αυτόματα |
| 3.4 |
Βαθμολογημένος καυστήρας άμμου |
Βαθμολογημένος καυστήρας άμμου |
| Εξοπλισμένη με τη μακριά συσκευή ανάφλεξης ανοικτών φλογών και την ηλεκτρική συσκευή μίζας, η μακρινή ανάφλεξη είναι πιθανό, ασφαλές και υψηλό ποσοστό επιτυχίας |
| 3.5 |
Βαθμολογημένος έλεγχος ροής αερίου |
Χρησιμοποιώντας αμερικανικό μαζικό flowmeter Alicat, το μέσο είναι προπάνιο, η σειρά είναι 0-7g/s, η ακρίβεια είναι ± (0.8%rdg+0.2%F.S.), ο χρόνος απόκρισης είναι 0.1s, και η μέγιστη φλόγα βαθμολόγησης είναι 300kw |
| Η ροή αερίου βαθμολόγησης ελέγχεται από το λογισμικό, το οποίο μπορεί αυτόματα να ελέγξει την περπατημένη πηγή φλογών βαθμολόγησης με την παραγωγή 75kw/160kw |
| 3.6 |
Σύστημα ελέγχου |
Το PLC Omron χρήσης για να ελέγξει τη ροή αερίου, που εξοπλίστηκε με ένα αέριο έκοψε τη συσκευή, ασφαλής και αξιόπιστος |
| Χωριστή διαμόρφωση του κιβωτίου ελέγχου αερίου, ασφαλής και κατάλληλος για τη λειτουργία και τη συντήρηση |
- Σύστημα επεξεργασίας αερίου σωλήνων
|
| 4.1 |
Διήθηση αερίου σωλήνων |
Εξοπλισμένος με μια τριφασική συσκευή φίλτρων, μακροπρόθεσμη διήθηση της σκόνης στο αέριο σωλήνων:
Το πρώτο χονδροειδές φίλτρο βαμβακιού ίνας υάλου βαθμού, μεγάλα μόρια φίλτρων των καρβιδίων στο αέριο σωλήνων, και το υλικό φίλτρων μπορεί να αντικατασταθεί γρήγορα
Το δεύτερης θέσης αμερικανικό φίλτρο του Parker, το στοιχείο φίλτρων είναι PTFE, η ακρίβεια είναι 2μm, και το στοιχείο φίλτρων μπορεί να αφαιρεθεί γρήγορα και να αντικατασταθεί
Η τριφασική διήθηση μεμβρανών PTFE, με μια ακρίβεια 0.5μm, έκοψε αποτελεσματικά την υγρασία
|
| 4.2 |
Κρύα παγίδα |
Κρύα παγίδα τύπων αντλιών συμπίεσης, ικανότητα 320KJ/h, ακρίβεια 0.1℃, στατική αλλαγή 0.1K ψύξης ελέγχου θερμοκρασίας, μόνος-που αρχίζει και συντήρηση-ελεύθερη |
| 4.3 |
Παγίδα ατμού |
Αυτόματα στραγγίξτε το δροσίζοντας νερό που παράγεται από την κρύα παγίδα, χωρίς συντήρηση |
| 4.4 |
Ξεραίνοντας στήλη |
Χρησιμοποιημένο για να ξεράνει τον υπόλοιπο υδρατμό στο αέριο δειγμάτων, μπορεί να αποσυντεθεί γρήγορα και να αντικατασταθεί με το ξεραίνοντας μέσο |
| 4.5 |
Αντλία δειγματοληψίας |
Η γερμανική αντλία δειγματοληψίας KNF κενή, με μια ικανότητα δειγματοληψίας 16L/min, μπορεί συνεχώς παραγωγή μια πίεση δειγματοληψίας 50KPa, με την υψηλή συμπίεση αέρα, της χαμηλού θορύβου και χαμηλής δόνησης |
| 4.6 |
Rotameter |
Εισαγόμενο rotameter με μια σειρά 0-1.5L/min, η οποία μπορεί να σταθεροποιήσει τη ροή αερίου δειγμάτων παραγωγής και να μειώσει το λάθος μέτρησης που προκαλείται από τη διακύμανση της ροής αερίου |
| 3. Σύστημα ανάλυσης συγκέντρωσης αερίου |
| 5.1 |
Συσκευή ανάλυσης αερίου (Servomex) |
Η εισαγόμενη συσκευή ανάλυσης Ο2, paramagnetic ανάλυση συγκέντρωσης Ο2, σειρά 0-21%, ακρίβεια 0,01%, χρόνος μέτρησης απόκρισης όχι περισσότερο από 12s, κλίση συσκευών ανάλυσης και δεν διαδίδει όχι περισσότερων από 100ppm μέσα σε 30min
Γραμμική απόκλιση: ≤1%F.S.
Επανάληψη: ≤0.5F.S.
Μηά επιπλέουσα βροχή: ≤1%F.S./7D
Αρχικός χρόνος: ≤30min
|
| Εισαγόμενη συσκευή ανάλυσης CO/CO2, ανάλυση συγκέντρωσης τύπων CO/CO2 IR, που μετρά το κοβάλτιο σειράς: 0-1%, ακρίβεια 0,01%, CO2: 0-10%, ακρίβεια 0,01%, και ο χρόνος απόκρισης δεν υπερβαίνει 12s. |
| 3. Σύστημα αποκτήσεων στοιχείων |
| 6.1 |
Ενότητα αποκτήσεων |
Χρησιμοποίηση της ενότητας αποκτήσεων Advantech,
Η ακρίβεια συλλογής συγκέντρωσης αερίου είναι 100×10-6
Η ακρίβεια συλλογής θερμοκρασίας είναι 0.1℃
Η ακρίβεια συλλογής διαφοράς πίεσης είναι 0.1Pa
Η ακρίβεια χρονικών αποκτήσεων είναι 0.1s
Άλλα σήματα είναι 0,1% της πραγματικού μεγέθους αξίας παραγωγής
|
| 6.2 |
συλλογή δεδομένων |
Το σύστημα καταγράφει και αποθηκεύει τα ακόλουθα στοιχεία τουλάχιστον κάθε 3s:
Η διαφορά πίεσης του αμφίδρομου ελέγχου, PA
Θερμοκρασία σωλήνων, Κ
Συγκέντρωση Ο2, %
Συγκέντρωση κοβαλτίου, %
Συγκέντρωση του CO2, %
Ποσοστό μαζικής ροής προπανίου, mg/s
Χρόνος, s
|
| 7. Τυποποιημένο λειτουργικό λογισμικό |
| Το τυποποιημένο λειτουργικό λογισμικό περιλαμβάνει τις ακόλουθες λειτουργίες |
| 7.1 |
Έλεγχος θέσης συστημάτων |
Διαβάστε την αξία θέσης και σημάτων κάθε αισθητήρα στο σύστημα |
| 7.2 |
Βαθμολόγηση αισθητήρων |
Βαθμολόγηση αισθητήρων για τη θερμοκρασία, την πίεση αέρα, την ελαφριά πορεία, την ανάλυση συγκέντρωσης, κ.λπ. |
| 7.3 |
Βαθμολόγηση συστημάτων |
16CFR1633 τυποποιημένη διαδικασία βαθμολόγησης βημάτων συστημάτων |
| 7.4 |
Τυποποιημένη λειτουργική διαδικασία |
16CFR1633 τυποποιημένη διαδικασία λειτουργίας |
| 7.5 |
Αναθεώρηση εκθέσεων |
Ακατέργαστες πρόσβαση στοιχείων και έκθεση δοκιμής εξαγωγής |
| 7. Άλλος βοηθητικός εξοπλισμός |
| 7.1 |
Πλαίσιο δοκιμής δειγμάτων |
Ενωμένο στενά από το σίδηρο γωνίας χάλυβα 38mm, το μέγεθος είναι 1900*990*115mm |
| 7.2 |
Θέση που σχεδιάζει 1 |
Χρησιμοποιημένο για να επιβεβαιώσει την κάθετη θέση του στρώματος και του πλαισίου δοκιμής, το υλικό είναι SS304 |
| 7.3 |
Θέση που σχεδιάζει 2 |
Χρησιμοποιημένος για να επιβεβαιώσει την απόσταση μεταξύ του κεφαλιού καύσης και του στρώματος, φιαγμένη από κράμα αργιλίου |
| 7.4 |
VCR |
Βίντεο της δοκιμής αποδοχής |
| 7.5 |
Κλίμακα δύναμης τραβήγματος |
Χρησιμοποιημένος για να επιβεβαιώσει τη δύναμη που ασκείται από το κύριο κεφάλι καύσης στην επιφάνεια του στρώματος |
| 7.6 |
Προσωπικός υπολογιστής γραφείου |
Ο βιομηχανικοί υπολογιστής AdvanTech και η διεπαφή αποκτήσεων ολοκληρωμένων δεδομένων βελτιώνουν τη σταθερότητα της λειτουργίας συστημάτων. |
