| 1. 1. Σύστημα ελέγχου ροής αερίου σωλήνων |
| Δείκτης |
Στοιχείο |
Τεχνικοί δείκτες και παράμετροι |
| 1.1 |

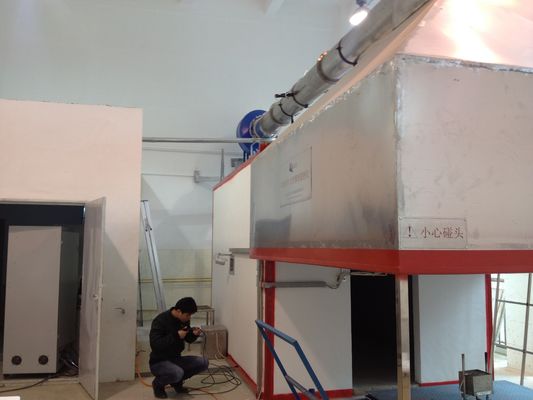

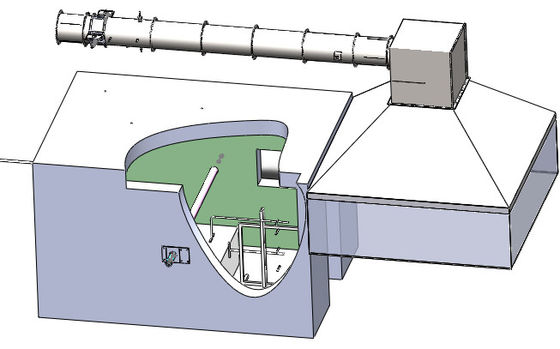

Κουκούλα καπνών |
Εγκατεστημένο άμεσα επάνω από το άνοιγμα της αίθουσας δοκιμής καύσης, 1.8~2.0 μέτρα επάνω από το έδαφος, το κατώτατο μέγεθος είναι 2440*2440mm, το ύψος είναι 1000mm, και το υλικό είναι SS304 |
| 1.2 |
Αέριο σωλήνων homomixer |
Η εγκατάσταση και ο κωνικός καπνός που συλλέγει την κουκούλα άμεσα ανωτέρω, το μέγεθος είναι 900*900*900mm, δύο πιάτα ανοξείδωτου 900*500 εγκαθίστανται μέσα, και μια πλευρά ανοίγουν με ένα φ400 ανοίγοντας για να συνδέσει με το σωλήνα, το υλικό είναι SS304 |
| 1.3 |
Σωλήνας εξάτμισης καπνού |
φ είναι 400mm, μήκος 5000mm, που αποτελείται SS304 διάφορα τμήματα, που συνδέονται με από τη φλάντζα και το υψηλής θερμοκρασίας ανθεκτικό σφραγίζοντας δαχτυλίδι, και οι δύο άκρες εγκαθίσταται με το αέριο σωλήνων αναμιγνύοντας τη συσκευή, το υλικό είναι |
| 1.4 |
Ανεμιστήρας εξάτμισης |
Ο φυγοκεντρικός ανεμιστήρας εξάτμισης, η εσωτερική δεξαμενή αποτελείται από το ανοξείδωτο, μπορεί να αντισταθεί το υψηλής θερμοκρασίας αέριο σωλήνων περισσότερο από 300℃, και ο όγκος αέρα ρυθμίζεται steplessly με το μετατροπέα συχνότητας |
| Το σύστημα εξάτμισης καπνού είναι ικανοποιητικό για όλο τον καπνό που παράγεται από την κινητή δοκιμή τηλεφωνικής καύσης, και η ικανότητα εξάτμισης καπνού είναι περισσότερο από 8000m ³ /h |
| 2. 2. Περιεκτικό τμήμα μέτρησης |
| 2.1 |
Περιεκτικό τμήμα μέτρησης |
Ένα τμήμα σωλήνων ανοξείδωτου με ένα μήκος 2155mm και μια διάμετρο 400mm, φιαγμένη από SS304, που εξοπλίζεται με την πίεση, τη θερμοκρασία, την ελαφριά πορεία, τη δειγματοληψία και άλλους αισθητήρες |
| 2.2 |
Αισθαμένος συσκευή πίεσης |
Ο διπλής κατεύθυνσης έλεγχος, φιαγμένος από ανοξείδωτο, που εγκαθίστανται στο κέντρο της σωλήνωσης, οι μπροστινές και πίσω αίθουσες συνδέονται με τον αισθητήρα διαφοράς πίεσης μέσω του σωλήνα PTFE για να ανιχνεύσουν τη διαφορά πίεσης καθ'οδόν |
| Ο διαφορικός αισθητήρας πίεσης εγκαθίσταται στο υποστήριγμα του περιεκτικού τμήματος μέτρησης για να εξασφαλίσει ότι η διαφορική ανάγνωση πίεσης δεν έχει μια σύντομη καθυστέρηση και καμία απώλεια, και ο χρόνος απόκρισης T90 είναι λιγότερο από 3 δευτερόλεπτα |
| Ο αισθητήρας πίεσης, σειρά είναι 0-2000Pa, ακρίβεια ±5Pa |
| 2.3 |
Αισθαμένος συσκευή θερμοκρασίας |
Υιοθετήστε το αμερικανικό ωμέγα θερμοηλεκτρικό ζεύγος, διάμετρος 0.5mm, θωρακισμένο θερμοηλεκτρικό ζεύγος τύπων Κ μόνωσης που καλύπτει τις απαιτήσεις IEC |
| Σειρά 0-1000℃, ακρίβεια 0.1℃ |
| 2.4 |
Οπτική μετρώντας συσκευή πορειών |
Το οπτικό σύστημα μείωσης είναι ένας πυρακτωμένος ελαφρύς τύπος |
| 2.5 |
Συσκευή συλλογής αερίου δειγμάτων |
Ο λαμπτήρας είναι ένας πυρακτωμένος λαμπτήρας και χρησιμοποιημένος σε μια θερμοκρασία χρώματος του Κ. (2900±100). Η παροχή ηλεκτρικού ρεύματος είναι ένα σταθερό άμεσο ρεύμα |
| 3. Αέριο και το σύστημα ελέγχου του |
| 3.1 |
Καυστήρας |
Ανιχνευτής και εισαγόμενος έλεγχος φωτοδιόδων πυριτίου |
| Το οπτικό σύστημα μείωσης είναι ένας πυρακτωμένος ελαφρύς τύπος |
| Ο λαμπτήρας είναι ένας πυρακτωμένος λαμπτήρας και χρησιμοποιημένος σε μια θερμοκρασία χρώματος του Κ. (2900±100). Η παροχή ηλεκτρικού ρεύματος είναι ένα σταθερό άμεσο ρεύμα |
| 3.2 |
Συσκευή ανάφλεξης |
Το σύστημα φακών χρησιμοποιείται για να συμπυκνώσει το φως σε μια παράλληλη ακτίνα με μια διάμετρο τουλάχιστον 20mm. Η εκπέμπουσα φως τρύπα του φωτοκυττάρου πρέπει να βρεθεί στο σημείο εστίασης του φακού μπροστά από το |
| Ανιχνευτής και εισαγόμενος έλεγχος φωτοδιόδων πυριτίου |
| Το οπτικό σύστημα μείωσης είναι ένας πυρακτωμένος ελαφρύς τύπος |
| 3.3 |
Επικεφαλής έλεγχος ροής αερίου καύσης |
Ο λαμπτήρας είναι ένας πυρακτωμένος λαμπτήρας και χρησιμοποιημένος σε μια θερμοκρασία χρώματος του Κ. (2900±100). Η παροχή ηλεκτρικού ρεύματος είναι ένα σταθερό άμεσο ρεύμα |
| Το σύστημα φακών χρησιμοποιείται για να συμπυκνώσει το φως σε μια παράλληλη ακτίνα με μια διάμετρο τουλάχιστον 20mm. Η εκπέμπουσα φως τρύπα του φωτοκυττάρου πρέπει να βρεθεί στο σημείο εστίασης του φακού μπροστά από το |
| Ανιχνευτής και εισαγόμενος έλεγχος φωτοδιόδων πυριτίου |
| 3.4 |

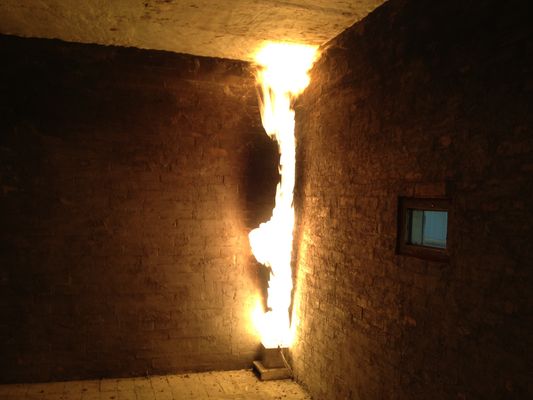

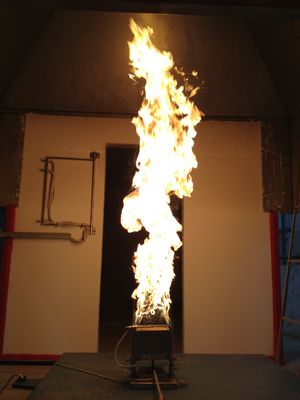

Βαθμολογημένος καυστήρας άμμου |
Το οπτικό σύστημα μείωσης είναι ένας πυρακτωμένος ελαφρύς τύπος |
| Ο λαμπτήρας είναι ένας πυρακτωμένος λαμπτήρας και χρησιμοποιημένος σε μια θερμοκρασία χρώματος του Κ. (2900±100). Η παροχή ηλεκτρικού ρεύματος είναι ένα σταθερό άμεσο ρεύμα |
| 3.5 |
Βαθμολογημένος έλεγχος ροής αερίου |
Χρησιμοποιώντας αμερικανικό μαζικό flowmeter Alicat, το μέσο είναι προπάνιο, η σειρά είναι 0-7g/s, η ακρίβεια είναι ± (0.8%rdg+0.2%F.S.), ο χρόνος απόκρισης είναι 0.1s, και η μέγιστη φλόγα βαθμολόγησης είναι 300kw |
| Η ροή αερίου βαθμολόγησης ελέγχεται από το λογισμικό, το οποίο μπορεί αυτόματα να ελέγξει την περπατημένη πηγή φλογών βαθμολόγησης με την παραγωγή 75kw/160kw |
| 3.6 |
Σύστημα ελέγχου |
Το PLC Omron χρησιμοποιείται για να ελέγξει τη ροή αερίου, που εξοπλίζεται με μια κομμένη αέριο συσκευή, η οποία είναι ασφαλής και αξιόπιστη |
| Χωριστή διαμόρφωση του κιβωτίου ελέγχου αερίου, ασφαλής και κατάλληλος για τη λειτουργία και τη συντήρηση |
| 4. 4. Σύστημα επεξεργασίας αερίου σωλήνων |
| 4.1 |
Διήθηση αερίου σωλήνων |
Εξοπλισμένος με μια τριφασική συσκευή φίλτρων, μακροπρόθεσμη διήθηση της σκόνης στο αέριο σωλήνων:
Το πρώτο χονδροειδές φίλτρο βαμβακιού ίνας υάλου βαθμού, μεγάλα μόρια φίλτρων των καρβιδίων στο αέριο σωλήνων, και το υλικό φίλτρων μπορεί να αντικατασταθεί γρήγορα
Το αμερικανικό φίλτρο του Parker δεύτερης τάξης, το στοιχείο φίλτρων είναι PTFE, η ακρίβεια είναι 2μm, το στοιχείο φίλτρων μπορεί να αποσυντεθεί γρήγορα και να αντικατασταθεί
Η τριφασική διήθηση μεμβρανών PTFE, με μια ακρίβεια 0.5μm, έκοψε αποτελεσματικά την υγρασία
|
| 4.2 |
Κρύα παγίδα |
Κρύα παγίδα τύπων αντλιών συμπίεσης, ικανότητα 320KJ/h, ακρίβεια 0.1℃, στατική αλλαγή 0.1K ψύξης ελέγχου θερμοκρασίας, μόνος-που αρχίζει και συντήρηση-ελεύθερη |
| 4.3 |
Παγίδα ατμού |
Αυτόματα στραγγίξτε το δροσίζοντας νερό που παράγεται από την κρύα παγίδα, χωρίς συντήρηση |
| 4.4 |
Ξεραίνοντας στήλη |
Χρησιμοποιημένο για να ξεράνει τον υπόλοιπο υδρατμό στο αέριο δειγμάτων, μπορεί να αποσυντεθεί γρήγορα και να αντικατασταθεί με το ξεραίνοντας μέσο |
| 4.5 |
Αντλία δειγματοληψίας |
Η γερμανική αντλία δειγματοληψίας KNF κενή, με μια ικανότητα δειγματοληψίας 16L/min, μπορεί συνεχώς παραγωγή μια πίεση δειγματοληψίας 50KPa, με την υψηλή συμπίεση αέρα, της χαμηλού θορύβου και χαμηλής δόνησης |
| 4.6 |
Rotameter |
Εισαγόμενο rotameter με μια σειρά 0-1.5L/min, η οποία μπορεί να σταθεροποιήσει τη ροή αερίου δειγμάτων παραγωγής και να μειώσει το λάθος μέτρησης που προκαλείται από τη διακύμανση της ροής αερίου |
| 5. Σύστημα ανάλυσης συγκέντρωσης αερίου |
| 5.1 |
Συσκευή ανάλυσης αερίου |
Χρησιμοποιώντας τη γερμανική συσκευή ανάλυσης ABB EL3020, τη paramagnetic ανάλυση συγκέντρωσης Ο2, τη σειρά 0-21% μέτρησης, την ακρίβεια 0,01%, το χρόνο απόκρισης όχι περισσότερο από 12s, την κλίση και το θόρυβο μέσα σε 30min της συσκευής ανάλυσης όχι περισσότερο από 100ppm
Γραμμική απόκλιση: ≤1%F.S.
Επανάληψη: ≤0.5F.S.
Μηά επιπλέουσα βροχή: ≤1%F.S./7D
Αρχικός χρόνος: ≤30min
|
| Χρησιμοποιώντας τη γερμανική συσκευή ανάλυσης ABB EL3020, ανάλυση συγκέντρωσης τύπων CO/CO2 IR, που μετρά το κοβάλτιο σειράς: 0-1%, ακρίβεια 0,01%, CO2: 0-10%, ακρίβεια 0,01%, και ο χρόνος απόκρισης δεν υπερβαίνει 12s. |
| 6. Σύστημααποκτήσεωνστοιχείων |
| 6.1 |
Ενότητα αποκτήσεων |
Χρησιμοποίηση της ενότητας αποκτήσεων Advantech,
Η ακρίβεια συλλογής συγκέντρωσης αερίου είναι 100×10-6
Η ακρίβεια συλλογής θερμοκρασίας είναι 0.1℃
Η ακρίβεια συλλογής διαφοράς πίεσης είναι 0.1Pa
Η ακρίβεια χρονικών αποκτήσεων είναι 0.1s
Άλλα σήματα είναι 0,1% της πραγματικού μεγέθους αξίας παραγωγής
|
| 6.2 |
συλλογή δεδομένων |
Το σύστημα καταγράφει και αποθηκεύει τα ακόλουθα στοιχεία τουλάχιστον κάθε 3s:
Η διαφορά πίεσης του αμφίδρομου ελέγχου, PA θερμοκρασία σωλήνων, Κ
Συγκέντρωση Ο2, %
Συγκέντρωση κοβαλτίου, %
Συγκέντρωση του CO2, %
Ποσοστό μαζικής ροής προπανίου, mg/s
Χρόνος, s
|
| 7. Τυποποιημένο λειτουργικό λογισμικό |
| Το τυποποιημένο λειτουργικό λογισμικό περιλαμβάνει τις ακόλουθες λειτουργίες: |
| 7.1 |
Έλεγχος θέσης συστημάτων |
Διαβάστε την αξία θέσης και σημάτων κάθε αισθητήρα στο σύστημα |
| 7.2 |
Βαθμολόγηση αισθητήρων |
Βαθμολόγηση αισθητήρων για τη θερμοκρασία, την πίεση αέρα, την ελαφριά πορεία, την ανάλυση συγκέντρωσης, κ.λπ. |
| 7.3 |
Βαθμολόγηση συστημάτων |
Τυποποιημένη διαδικασία βαθμολόγησης βημάτων συστημάτων |
| 7.4 |
Τυποποιημένη λειτουργική διαδικασία |
Τυποποιημένες λειτουργικές διαδικασίες δοκιμής |
| 7.5 |
Αναθεώρηση εκθέσεων |
Ακατέργαστες πρόσβαση στοιχείων και έκθεση δοκιμής εξαγωγής |
| 7. Άλλος βοηθητικός εξοπλισμός |
| 7.1 |
VCR |
Βίντεο της δοκιμής αποδοχής |
| 7.2 |
Συνάθροιση |
Χρησιμοποιημένος για να επιβεβαιώσει τη δύναμη που ασκείται από το κύριο κεφάλι καύσης στην επιφάνεια του στρώματος |
| 7.3 |
Υπολογιστής PC |
Ο βιομηχανικοί υπολογιστής AdvanTech και η διεπαφή αποκτήσεων ολοκληρωμένων δεδομένων βελτιώνουν τη σταθερότητα της λειτουργίας συστημάτων. |
