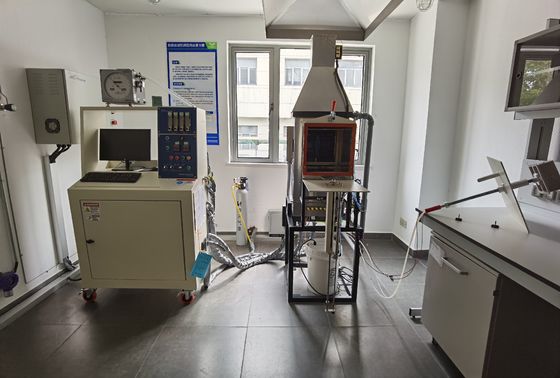

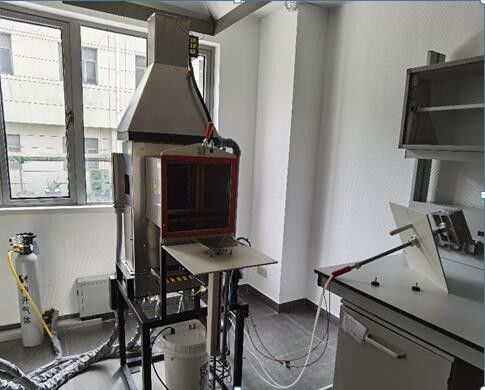

Αίθουσα καύσης ASTM E906 FAA για τα υλικά αεροσκαφών

Ⅰ. (Εισαγωγή)

Αυτός ο ελεγκτής χρησιμοποιείται για να εκθέσει τα αεροσκάφη που τα εσωτερικά υλικά καμπινών σε μια συναφή ροή ακτινοβόλου θερμότητας 35 kW/m2.This θα καθορίσουν εάν το υλικό συμμορφωθεί με ΜΑΚΡΙΝΈΣ 25,853 [απαιτήσεις Α-1].

Ο ελεγκτής ποσοστού απελευθέρωσης θερμότητας OSU που εγκρίθηκε από FAA της Ομοσπονδιακής Υπηρεσίας Πολιτικής Αεροπορίας των Ηνωμένων Πολιτειών σχεδιάστηκε αρχικά από Smith του κρατικού πανεπιστημίου του Οχάιου το 1972, και έγινε αργότερα ένα οριζόμενο FAA όργανο δοκιμής καύσης για τη δοκιμή ποσοστό απελευθέρωσης θερμότητας αεροναυτικών υλικών. Τα πρότυπα δοκιμής είναι ΜΑΚΡΙΝΟ μέρος 25 μέρος IV, airbus AITM 2,00. 06, Boeing BSS 7322 παραρτημάτων Φ.

Πρότυπα

ΜΑΚΡΙΝΟ μέρος 25 μέρος IV παραρτημάτων Φ μέθοδος δοκιμής για να καθορίσει το ποσοστό απελευθέρωσης θερμότητας από τα υλικά καμπινών που εκτίθενται στην ακτινοβόλο θερμότητα.

Εγχειρίδιο δοκιμής πυρκαγιάς υλικών αεροσκαφών FAA, κεφάλαιο 5

Καταβολή θερμότητας θερμιδομετρητών κρατικού πανεπιστημίου BSS 7322 Οχάιο, προσδιορισμός των ΠΡΟΤΎΠΩΝ ΥΠΟΣΤΉΡΙΞΗΣ ΠΡΟΔΙΑΓΡΑΦΏΝ του BOEING.

Προσδιορισμός μεθόδου δοκιμής airbus AITM 2,0006 του ποσοστού απελευθέρωσης θερμότητας και απελευθέρωσης θερμότητας υλικού αεροσκαφών.

Τυποποιημένη μέθοδος δοκιμής ASTM E906 για τη θερμότητα και ορατά ποσοστά απελευθέρωσης καπνού για τα υλικά και τα προϊόντα.

Ⅱ. (Διαμορφώσεις των αγαθών)

Α. κύρια μονάδα

1. Κύρια μονάδα OSU (1set)

2. Σύστημα διανομής αέρα (1set)

Β. εξαρτήματα

1. Μονάδα ελέγχου (1set)

2. Συγκρότημα ηλεκτρονικών υπολογιστών (1set)

Ⅲ. (Προδιαγραφή)

Α. κύρια μονάδα

1. Κύρια μονάδα OSU (1set)

1) Διαστάσεις συσκευών: 760mm (ψ) Χ (η) Χ Χ 1850mm 850mm (δ)

2) Αίθουσα δοκιμής

- Η πηγή ακτινοβόλου θερμότητας και εξασφαλίζει ότι η πυκνότητα ροής θερμότητας είναι 35±0.5kW/m2

- Αυτό θα καθορίσει εάν το υλικό συμμορφωθεί με ΜΑΚΡΙΝΕΣ 25,853 απαιτήσεις

- Τύπος LL 508mm τεσσάρων του πυριτίου στοιχείων καρβιδίου κατά 16mm με την ονομαστική αντίσταση 1,4 ωμ ως πηγή θερμότητας με την αντιδιαβρωτική κατοικία ανοξείδωτου

- Ένας ανακλαστήρας που γίνεται από το ανοξείδωτο είναι τοποθετημένος πίσω από τα στοιχεία

- Μπροστά από τα στοιχεία, μια περικομμένη διαμορφωμένη διαμάντι μάσκα, που κατασκευάζεται του ανοξείδωτου, αυτό παρέχει την ομοιόμορφη πυκνότητα ροής θερμότητας πέρα από την περιοχή που καταλαμβάνεται από τα 151 × 151mm το κάθετο δείγμα

- Οι διπλοί μετασχηματιστές 110VAC σε 5.5kVA παρέχονται για το χωριστό έλεγχο των ανώτερων και χαμηλότερων ζευγαριών στοιχείων

- Συνέλευση ράβδων για το φωτισμό των καυστήρων ανώτερων πειραματικών και βαθμολόγησης

- Διπλοί ελεγκτές παγκόσμιας δύναμης για την ευκολία της ρύθμισης ομοιομορφίας ροής θερμότητας

- Ανώτεροι καυστήρες αερίου μεθανίου πειραματικών και χαμηλότερων πειραματικοί (με τη μίζα) και βαθμολόγησης

- Thermopile για τη μέτρηση ποσοστού απελευθέρωσης θερμότητας, με πέντε καυτές συνδέσεις θερμοηλεκτρικών ζευγών στην καπνοδόχο και πέντε κρύες συνδέσεις θερμοηλεκτρικών ζευγών στον αεροθάλαμο

3) Κάτοχοι δειγμάτων (1set)

- Δύο κάτοχοι δειγμάτων

- Κάθε κάτοχος δειγμάτων κατασκευάζεται από το ανοξείδωτο

2. Σύστημα διανομής αέρα (1set)

- Θερμοκρασία αέρα για να είναι 21-24℃

- Αέρας σε έναν ρυθμό ροής 0.043m3/sec ή περισσότεροι

- τετραγωνικός-ακονισμένο κυκλικό στόμιο 0.5±0.1mm πιάτων

- τοποθετημένος σε έναν κυκλικό σωλήνα με μια διάμετρο 38±1mm

- Η πολλαπλή παροχής αέρα στη βάση του πυραμιδικού τμήματος θα έχει 48 ομοιόμορφα διαστημικές τρύπες

Β. εξαρτήματα

1. Μονάδα ελέγχου (1set)

- Έλεγχος ποσοστού ροής βαθμολόγησης

- Χαμηλότερη ανάφλεξη καυστήρων

- Ροή θερμότητας βαθμολόγησης: fluxmeter θερμότητας βαθμολόγησης είναι δύο δροσισμένοι νερό αισθητήρες ροής θερμότητας παρέχεται για να μετρήσει την πυκνότητα ροής θερμότητας στο κέντρο και κάθε γωνία

2. Συγκρότημα ηλεκτρονικών υπολογιστών (1set)

- ΚΜΕ: Pentium 4 3,0 Ghz ή περισσότεροι

- RAM: 512MB ή περισσότεροι

- HDD: 80GB ή περισσότεροι

- Όργανο ελέγχου: 17 «LCD ή περισσότεροι

- Εκτυπωτής: Αεριωθούμενο αεροπλάνο λέιζερ

- Λογισμικό: Παράθυρα XP ή περισσότεροι

IV χαρακτηριστικά απόδοσης:

V. (παρατηρήσεις)

1. Εξουσιοδότηση: ένα έτος

2. Εγκατάσταση και κατάρτιση από το μηχανικό

3. Εγχειρίδια και εγχειρίδιο λογισμικού

4. Χρησιμότητα: για να παρασχεθεί από τον τελικό χρήστη

VI.Installation απαιτήσεις

Όροι εγκατάστασης

2.1 εσωτερική εγκατάσταση, μέγεθος 760mm*1850mm*850mm

2.2 παροχή ηλεκτρικού ρεύματος: 220V60A

2.3 αέριο: μεθάνιο, αγνότητα 99% ή ανωτέρω

2.4 βοηθητικό αέριο: σταθερή θερμοκρασία και σταθερό αέριο ροής

Παρακαλώ χτυπήστε την κάτωθι σύνδεση για να αναθεωρήσετε το βίντεο που επιδεικνύει πώς να εγκαταστήσει το δείγμα

το https://youtu.be/FFNmyXmYtJM

Πώς να εγκαταστήσει τον προωθητή δειγμάτων

το https://youtu.be/FqhM6OvhjsE

Τι είναι ποσοστό απελευθέρωσης θερμότητας;

Το ποσοστό απελευθέρωσης θερμότητας (HRR) είναι το ποσοστό στο οποίο βάλτε φωτιά στην ενέργεια απελευθερώσεων - αυτό είναι επίσης γνωστό ως δύναμη. HRR μετριέται στις μονάδες των Watt (ψ), το οποίο είναι μια διεθνής μονάδα συστημάτων ίση με ένα τζάουλ ανά δευτερόλεπτο
