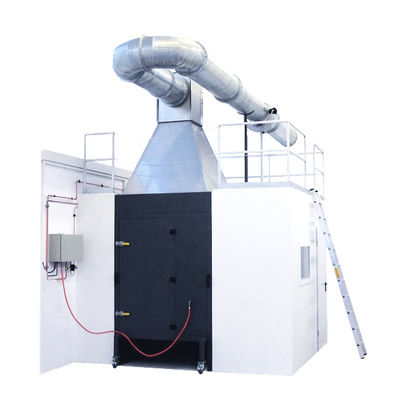

Ενιαίος καίγοντας εξοπλισμός δοκιμής φλογών, αίθουσα δοκιμής πυρκαγιάς 16L/Min SBI

EN13823 Εξοπλισμός Δοκιμών Ευφλεκτότητας Μοναδικού Εύφλεκτου Αντικειμένου (SBI)

Περιγραφή του οργάνου

Είναι κατάλληλο για τη δοκιμή της πυραντίστασης δομικών υλικών / προϊόντων σε μοναδικό εύφλεκτο αντικείμενο (SBI). Δοκιμές αντίδρασης στη φωτιά για δομικά προϊόντα – Δομικά προϊόντα εκτός από δάπεδα που εκτίθενται σε θερμική επίθεση από ένα μοναδικό εύφλεκτο αντικείμενο.

Χαρακτηριστικά:

1. Ο πυρήνας του μηχανήματος αποτελείται από εισαγόμενα εξαρτήματα: όπως εξοπλισμός ανάλυσης διοξειδίου του άνθρακα, οξυγόνου.

2. Το στυλ της διεπαφής λειτουργίας και η απόδοση είναι ισοδύναμα με την FTT του Ηνωμένου Βασιλείου, ενώ ορισμένες επιδόσεις είναι καλύτερες.

3. Εύκολη συντήρηση, γρήγορη, αντικατάσταση εξαρτημάτων αργότερα από την FTT ελάχιστα λιγότερο από 50% έως 70%, δεν θα υπάρχουν προβλήματα συντήρησης.

4. Με εισαγόμενο ενσωματωμένο πίνακα ελέγχου.

Προδιαγραφές

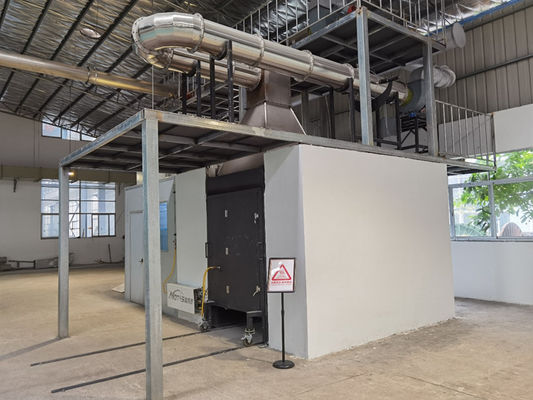

1. Σύνθεση: αυτός ο εξοπλισμός δοκιμών περιλαμβάνει εργαστήριο καύσης, αίθουσα ελέγχου, 2 μικρά καρότσια, σωλήνα εξαγωγής, σταθερό πλαίσιο, σύστημα συλλογής καπνοσωλήνων, ενσωματωμένη συσκευή συστήματος μέτρησης, συσκευή συλλογής και ανάλυσης δεδομένων, συσκευή ελέγχου παροχής αερίου.

2. Θάλαμος καύσης: μήκος (3,0 ± 0,2) m × πλάτος (3,0 ± 0,2) m × ύψος (2,4 ± 0,1) πρέπει να κατασκευαστεί από τούβλα.3. Με τούβλα και πλάκα πυριτικού ασβεστίου Α1 πλάκα που αποτελούν τον τυπικό θάλαμο καύσης, ο φούρνος δοκιμών πρέπει να εγκατασταθεί τοπικά.

4. Στην κορυφή του δωματίου υπάρχει κουκούλα συλλογής και ένας σωλήνας καπνού που συνδέει τον σωλήνα δειγματοληψίας. Η θερμότητα καύσης και τα προϊόντα καύσης του δείγματος αποβάλλονται από τον σωλήνα εξαγωγής κατά τη διάρκεια της δοκιμής.

5.Στον θάλαμο καύσης σε έναν τοίχο υπάρχει ένα άνοιγμα, εύκολο για την είσοδο του μικρού καροτσιού, κάτω από το καρότσι ο αέρας βγαίνει φυσικά από τον χώρο. Η κάθετη πλάκα δοκιμής και στις δύο πλευρές της μπροστινής επιφάνειας των δύο πλευρών έχουν ανοιχτεί παράθυρο παρατήρησης.

6. Πηγή ανάφλεξης, τοποθετημένη στο καρότσι στην κάθετη γωνία του καυστήρα άμμου προπανίου 31KW ορθής γωνίας (πλευρά μήκους 250MM ύψους 80MM).

7. Η θέση του καροτσιού είναι να τοποθετηθεί το άνοιγμα του καροτσιού στο πίσω μέρος του καροτσιού ακριβώς για να κλείσει τα ανοίγματα στον τοίχο του θαλάμου καύσης. Για να κατανεμηθεί ο αέρας ομοιόμορφα κατά μήκος του δαπέδου του θαλάμου καύσης, μια διάτρητη πλάκα (διάτρητη) είναι τοποθετημένη στην είσοδο αέρα στο κάτω μέρος του καροτσιού Διάμετρος 8mm, ανοιχτή επιφάνεια που αντιστοιχεί στο 60% της συνολικής επιφάνειας).

8. Με ρυθμιζόμενο εξάρτημα συγκράτησης, η φόρτωση και εκφόρτωση δειγμάτων είναι πολύ βολική.

9. Καυστήρας άμμου: ένας στο δάπεδο του καροτσιού (κύριος καυστήρας), ο άλλος στερεωμένος στη στήλη του πλαισίου, το προπάνιο αέριο μέσω του καυστήρα άμμου και παράγει θερμική απόδοση 30,7 ± 2,0kW.

Μέτρηση οξυγόνου:

ΑναλυτήςSIEMENSΕύρος μέτρησης

Πρότυπα Δοκιμών

EN 13823
Αντίδραση στη φωτιά δοκιμές για δομικά προϊόντα – Δομικά προϊόντα εκτός από δάπεδα που εκτίθενται σε

θερμική επίθεση από ένα μοναδικό εύφλεκτο αντικείμενο.

EN 13501-1

Ταξινόμηση πυρκαγιάς δομικών προϊόντων και δομικών στοιχείων.

Ο προμηθευτής πρέπει να παρέχει τεκμηρίωση συμμόρφωσης και πιστοποιητικά.

Πεδίο Εφαρμογής Προμήθειας

Το πλήρες σύστημα SBI πρέπει να περιλαμβάνει:

Αίθουσα Δοκιμών SBI

- Πλήρης αίθουσα δοκιμών σύμφωνα με τις απαιτήσεις EN 13823

- Μη εύφλεκτη κατασκευή

-Κατάλληλο για εγκατάσταση δείγματος σε σχήμα L

-Εσωτερικές διαστάσεις σύμφωνα με τις απαιτήσεις του προτύπου

-Πόρτα πρόσβασης και παράθυρο παρατήρησης

- Σύστημα στερέωσης δείγματος

⸻

3 .Σύστημα Καυστήρα

Το σύστημα πρέπει να περιλαμβάνει:

Μέτρηση Απελευθέρωσης Θερμότητας

- Σύστημα παροχής αερίου προπανίου

- Σύστημα βαθμονόμησης καυστήρα

- Ρυθμιστής πίεσης αερίου

- Μέτρηση και έλεγχος ροής αερίου

- Σύστημα ασφαλούς διακοπής

Απαιτούμενη ισχύς καυστήρα: Περίπου 30 kW

5 .Σύστημα Μέτρησης και Ανάλυσης

Το σύστημα πρέπει να περιλαμβάνει:

Μέτρηση Απελευθέρωσης Θερμότητας

Απαιτούμενες παράμετροι:

- Ρυθμός Παραγωγής Καπνού (SMOGRA)

- Συνολική Απελευθέρωση Θερμότητας (THR600s)

- Υπολογισμός FIGRA

Μέτρηση Καπνού

Απαιτούμενες παράμετροι:

- Ρυθμός Παραγωγής Καπνού (SMOGRA)

- Συνολική Παραγωγή Καπνού (TSP600s)

Ανάλυση Αερίων

Απαιτείται:

- Αναλυτής Οξυγόνου (O₂)

⸻Αναλυτής Διοξειδίου του Άνθρακα (CO₂)

- 6 .Σύστημα Συλλογής Δεδομένων

Το λογισμικό πρέπει να παρέχει:

- Παρακολούθηση σε πραγματικό χρόνο

- Αυτόματη καταγραφή δεδομένων

- Δημιουργία αναφορών δοκιμών

- Καμπύλες θερμοκρασίας-χρόνου

- Καμπύλες HRR

- Καμπύλες καπνού

-Αυτόματος υπολογισμός:

- FIGRA

- THR600s

- SMOGRA

-TSP600s

Ελάχιστος ρυθμός δειγματοληψίας: ≤ 10 Hz
