Εξοπλισμός δοκιμής υποδημάτων GB/T 3903.6-2017 1500W για τη δυναμική αντι δοκιμή απόδοσης ολισθήσεων

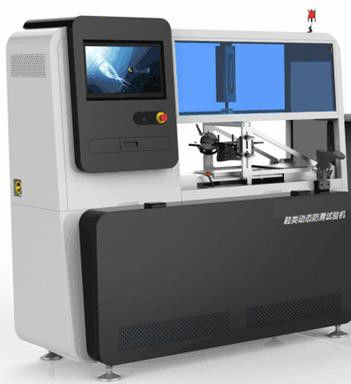

Δυναμική αντιολισθητική μηχανή δοκιμής υποδημάτων

Χρήσεις

Χρησιμοποιημένος για τη δυναμική αντιολισθητική δοκιμή απόδοσης ολόκληρου του παπουτσιού ή του πέλματος.

Πρότυπα

GB/T 3903.6-2017, GB/T 28287-2012, ΤΟ EN 13287-2012, ASTM F2913-2011 (ASTM F1677-2005), SATRA TM 144, Ο EN ISO 20345, ΜΒ 21148:2020, ΜΒ 20265:2019, QUARTERBACK/T 4549:2013, QUARTERBACK/T 4552-2020, QUARTERBACK/T 4553:2013, QUARTERBACK/T 4556:2013, QUARTERBACK/T 5300-2018, QUARTERBACK/T 5301-2018, QUARTERBACK/T 5412-2019, QUARTERBACK/T 5541-2020

Αρχή

Εφαρμόστε το διευκρινισμένο φορτίο μέσω των διαφορετικών μέσων (πιάτο ανοξείδωτου, κεραμικό κεραμίδι ή διευκρινισμένος). Θέστε το διευκρινισμένους αριθμό και την ταχύτητα της τριβής. Για να μετρήσει το συντελεστή τριβής του πέλματος για να καθορίσει την αντίσταση ολίσθησης του παπουτσιού

Στοιχεία δοκιμής: Μπροστινή ολίσθηση τακουνιών

Προς τα πίσω forepart ολίσθηση

Μπροστινή επίπεδη ολίσθηση

Προδιαγραφές

1. Κάθετη πίεση: 0~1000N

2. Οριζόντια ένταση: 0~1000N

3. Ταχύτητα δοκιμής: (0~0.3±0.03) m/s διευθετήσιμο

4. Κτύπημα του κινητού πιάτου: 0~200mm

5. Στατικός χρόνος επαφών: 0~5s

6. Καθορίζοντας τη συσκευή του παπουτσιού στο τέλος: 0~30

7. Κάθετος αισθητήρας: 1KN ένα (τύπος δίσκων της Ιαπωνίας NTS)

8. Αισθητήρας επιπέδων: 1KN δύο (τύπος δίσκων της Ιαπωνίας NTS)

9. Ακρίβεια: ±0.5%

10. Κάθετη ακρίβεια ελέγχου πίεσης: ±1%

11. Κάθετος χρόνος ελέγχου πίεσης: 0 για να θέσει την αξία, λιγότερο από 0,2 δευτερόλεπτα

12. Πλανητικός μειωτής: η αναλογία μείωσης είναι 1:15, και η λειτουργία είναι χαμηλού θορύβου

13. Υιοθετήστε τη γραμμική ράγα οδηγών ακρίβειας

14. Συμπλέκτης φρένων: Ε&Α της Ταϊβάν

15. Ζώνη συγχρονισμού μετάδοσης: Νότια Κορέα Samsung

16. Αισθητήρας μετατοπίσεων: Ακρίβεια 0.001mm της Ιαπωνίας Ρηνανία

17. Πίνακας εργασίας: 600*320mm (φιαγμένος από ανοξείδωτο)

18. Μηχανή ελέγχου: Σερβο μηχανή της Ιαπωνίας Panasonic 750W

19. Pressurization σύστημα: χρησιμοποίηση του ιαπωνικού ελέγχου βαλβίδων SMC ανάλογου, υπολογιστής που θέτει, αυτόματο pressurization

20. Ράφι δειγμάτων: φιαγμένος από κράμα αργιλίου

21. Σύστημα ελέγχου + λογισμικό: Το σύστημα μεγάλων αποκτήσεων και το ειδικό λογισμικό δοκιμής που αναπτύσσονται με Hengyu Company, τις ενσωματωμένες μεθόδους δοκιμής όπως το EN 13287, SATRM 144, ASTM F2913, GB/T3903.6, κ.λπ. μπορούν να κληθούν άμεσα

22. Κύλινδρος δύναμης: Κύλινδρος SMC

23. Συσκευή προστασίας: προστασία διαρροής, προστασία υπερφόρτωσης πίεσης, προστασία ορίου κτυπήματος απομονωτών αέρα. Προστασία διακοπτών στάσεων έκτακτης ανάγκης

24. Μετρητής γωνίας σφηνών: 7° και 5°

25. Συμπιεσμένος αέρας: ελάχιστος φραγμός 6, με τον καθαρισμό της συσκευής μετά από να αλέσει (πνευματικό πυροβόλο όπλο ψεκασμού)

26. Το όργανο είναι εξοπλισμένο με ένα πτυσσόμενο τελευταίο γρήγορος-φορτώνοντας ράφι

Μέγεθος (length*width*height εκατ.): 192*81*175

Βάρος (κλ): 300

Απαιτήσεις εγκατάστασης:

1. Παροχή ηλεκτρικού ρεύματος: Εναλλασσόμενο ρεύμα 220V 50Hz 1500W

2. Περιβάλλον: 23±2℃, 50%±5%

3. Λειτουργία: προσγείωση

4. Απαιτήσεις αερίου: συμπιεσμένος αέρας

Κατάλογος συσκευασίας

• οικοδεσπότης λ 1
• το λ 1 ζευγάρι του παπουτσιού άνοιξη διαρκεί (40, 41, 42, 43, 44) για τα ειδικά πτυσσόμενα ολόκληρα παπούτσια (για την εγκατάσταση ολόκληρου του παπουτσιού ή του μόνου δείγματος δοκιμής)
• λ ένα πτυσσόμενο τελευταίο γρήγορος-φορτώνοντας ράφι
• EN 13287 μηχανικά προσθετικά πόδια λ (4 PC/σύνολο, για την εγκατάσταση μεγέθους παπουτσιών κάτω από 250)
• λ 5 βαθμός, φραγμός γωνίας σφηνών 7 βαθμού (για τη ρύθμιση γωνίας παπουτσιών)
• λ 1 κομμάτι του EN τυποποιημένου λαστιχένιου φραγμού 13287 (που χρησιμοποιείται για τη βαθμολόγηση κεραμιδιών και οργάνων)
• λ 1 τυποποιημένο πεδίο δοκιμών κόλλας (που χρησιμοποιείται για τη βαθμολόγηση κεραμιδιών και οργάνων)
• λ 1 μόνος αλέθοντας φραγμός
• αλέθοντας και εξαγνίζοντας συσκευή λ (πνευματικό πυροβόλο όπλο ψεκασμού)
• γυαλόχαρτο καρβιδίου του πυριτίου λ P400 1 πακέτο (50 φύλλα)
• λ 2 πιάτα γυαλιού GB/T 3903.6:2017 τυποποιημένα
• λ 1sets EN 13287 τυποποιημένων κεραμικών κεραμιδιών (γκρίζα τούβλα που παράγονται στο τυποποιημένο μέσο πεζοδρομίων του UK, SRA)
• λ 1 κομμάτι του EN πιάτου χάλυβα δοκιμής ανοξείδωτου 13287 (SRB τυποποιημένο μέσο πεζοδρομίων)
• l3 τυποποιημένα κεραμίδια (βρετανικό τούβλινο, μέσο πεζοδρομίων SATRA TM 144, ASTM F2913)
• λ SATRA TM 144, ASTM F2913 1 PC (5, 7) για το φραγμό γωνίας εγκαταστάσεων του καπλαμά για τα παπούτσια
• μπουκάλια λ 2 του lauryl θειικού άλατος νατρίου (που προετοιμάζεται για τη δοκιμή κεραμιδιών SRA στους υγρούς και ολισθηρούς δρόμους)
• μπουκάλι λ 1 του τυποποιημένου διαλύματος ύδατος γλυκερίνης, 2 μπουκάλια της συνηθισμένης γλυκερίνης (που προετοιμάζεται για SRB τη δοκιμή πιάτων ανοξείδωτου στους υγρούς και ολισθηρούς δρόμους)
• ρόλος λ 1 της εισαγόμενης έξοχης κόλλας (η ισχυρή συγκολλητική δύναμη, η κόλλα δεν θα κολλήσει μετά από λυσσασμένο μακριά, χρησιμοποιημένος για την τυποποιημένη κόλλα, το πέλμα παπουτσιών, το δέρμα ουρανού, κ.λπ.)
• ελεγκτής τραχύτητας λ 1 (για να ανιχνεύσουν την τραχύτητα των κεραμιδιών και των πιάτων ανοξείδωτου)
• λ ένα σιωπηλός αεροσυμπιεστής
• υπολογιστής λ ένα και ένας εκτυπωτής
