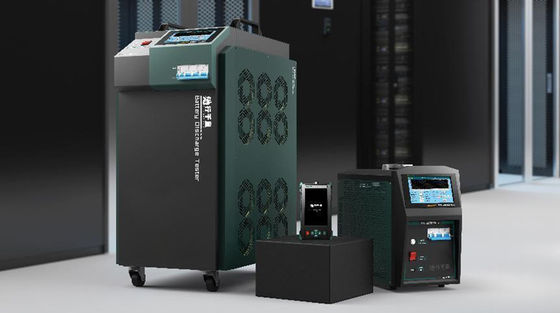

100V/50A-μπαταρία εξοπλισμός δοκιμής εργαστηρίων ελεγκτών δαπανών & απαλλαγής



Περιγραφή προϊόντων του εξοπλισμού δοκιμής εργαστηρίων

Ο ελεγκτής δαπανών/απαλλαγής μπαταριών είναι ένα όργανο δοκιμής υψηλής αποδοτικότητας πρόσφατα αναπτυγμένο από την επιχείρησή μας για γρήγορα να λύσει το πείραμα απαλλαγής ελέγχου πακέτων μπαταριών, την υπόλοιπη δοκιμή ικανότητας πακέτων μπαταριών, την ενιαία επιθεώρηση μονάδων, και την καθημερινή συντήρηση μπαταριών. Το όργανο υιοθετεί την προηγμένη φόρτιση και την εκφόρτιση της τεχνολογίας ελέγχου στο εσωτερικό και στο εξωτερικό, και σχεδιάζεται ειδικά δοκιμές για φόρτισης, εκφόρτισης, κυκλικού μπαταριών της φόρτισης και της εκφόρτισης σύμφωνα με τα χαρακτηριστικά φόρτισης και εκφόρτισης των lead-acid και μπαταριών λίθιου. Ο ελεγκτής μπορεί να ελέγξει την τάση μπαταριών, το ρεύμα απαλλαγής, τη διάρκεια απαλλαγής, την ικανότητα απαλλαγής και άλλες παραμέτρους κατά τη διάρκεια της διαδικασίας απαλλαγής σε πραγματικό - χρόνος το όργανο υιοθετεί ένα ευφυές ενσωματωμένο λειτουργικό σύστημα και υποστηρίζει την ασύρματη μετάδοση στοιχείων για να πραγματοποιήσει τη δικτύωση της δοκιμής μπαταριών, η οποία κάνει την μπαταρία να συσκευάσει τη συντήρηση και τη διαχείριση ευκολότερες και επιστημονικότερες, επεκτείνοντας κατά συνέπεια τη ζωή υπηρεσιών του πακέτου μπαταριών. Μπορεί να χρησιμοποιηθεί ευρέως στις διάφορες βιομηχανίες όπως η επικοινωνία, η ηλεκτρική δύναμη, ο πύργος, οι κατασκευαστές μπαταριών, οι νέες επιχειρήσεις ενεργειακών οχημάτων, ο σιδηρόδρομος, ο υπόγειος, το πετροχημικό, κ.λπ. Με τα πλεονεκτήματα της εύκολης λειτουργίας και της ασφαλούς χρέωσης και της εκφόρτισης, είναι το ιδανικό εργαλείο δοκιμής για τη λειτουργία ΣΥΝΕΧΩΝ συστημάτων και τη δοκιμή συντήρησης.

Χαρακτηριστικό γνώρισμα προϊόντων του εξοπλισμού δοκιμής εργαστηρίων

• Η απαλλαγή προϊόντων που χρησιμοποιεί τον πολυμερή θετικό αντιστάτη συντελεστή θερμοκρασίας (πολυμερής θετικός συντελεστής θερμοκρασίας) καλούμενο PTC, η συσκευή μπορεί να διαδραματίσει έναν προστατευτικό ρόλο στο κύκλωμα όταν το τρέχον κύμα είναι πάρα πολύ μεγάλο, πάρα πολύ υψηλής θερμοκρασίας, με overcurrent (όπως το βραχυκύκλωμα) self-protection τη λειτουργία, overcurrent αυξήσεις αξίας αντίστασης αισθητά, να περιορίσει το ρεύμα για να αποφύγει τη ζημία στα συστατικά στο κύκλωμα. Όταν το ελάττωμα αφαιρείται, η θερμοκρασία των PTC πτώσεων συσκευών αυτόματα και οι επιστροφές σε μια χαμηλή αντίσταση δηλώνουν, με έναν υψηλό παράγοντα ασφάλειας, αποφεύγοντας το κόκκινο - το καυτό φαινόμενο και μια ισχυρότερη περιβαλλοντική προσαρμοστικότητα, που κάνει ολόκληρη τη δοκιμή απαλλαγής επεξεργάζονται περισσότεροι ασφαλής και σταθερός.
• Ο κύριος πίνακας ελέγχου υιοθετεί τον εισαγόμενο υψηλής απόδοσης ΒΡΑΧΙΟΝΑ ΚΜΕ STMicroelectronics: η σταθερή απόδοση, υψηλή συχνότητα, ισχυρό, διπλό σχέδιο πλεονασμού ΚΜΕ στη διαδικασία απαλλαγής, η κύρια ΚΜΕ είναι αρμόδια για τη λειτουργία και η επεξεργασία των οδηγιών, η δευτεροβάθμια ΚΜΕ είναι αρμόδια για το συναγερμό ελεγκτικός και ο έλεγχος διεργασίας, όταν υπάρχει μια επείγουσα κατάσταση, οι κύριες και δευτεροβάθμιες ΚΜΕ η κύρια ΚΜΕ είναι αρμόδιος για τον υπολογισμό και την επεξεργασία οδηγίας, ενώ η δευτεροβάθμια ΚΜΕ είναι αρμόδια για την παρακολούθηση συναγερμών και τον έλεγχο διεργασίας. Σε περίπτωση έκτακτης ανάγκης, οι κύριες και δευτεροβάθμιες ΚΜΕ θα κλειδώσουν την παραγωγή συγχρόνως

Fig.1 φυσικό σχέδιο επεξεργαστών πινάκων ελέγχου

• 7-ίντσα αληθινή οθόνη αφής χρώματος: 7 ίντσα υψηλής ευκρίνειας LCD με ένα ψήφισμα 1024x800 μπορεί να χρησιμοποιηθεί για να επιδείξει οπτικά τα ιστόγραμμα, τους πίνακες, τις γραφικές παραστάσεις, τις εκθέσεις στοιχείων, τα έγγραφα βοήθειας, κ.λπ. Η επιτροπή αφής είναι στρατιωτική βαθμού πολυστρωματική σύνθετη επιτροπή αφής ταινιών ανθεκτική με την ισχυρή αντιπαρεμβατική δυνατότητα, ιδιαίτερα κατάλληλη για την ηλεκτρομαγνητική παρέμβαση και την παροδική παρέμβαση σφυγμού που παράγονται από τους σταθμούς παραγωγής ηλεκτρικού ρεύματος, τα δωμάτια μπαταριών και τους υψηλής συχνότητας φορτιστές. Η μετατροπή λειτουργίας και σελίδων επιλογών μπορεί να εκτελεσθεί άμεσα μέσω της οθόνης αφής, και ολόκληρη η λειτουργία είναι απλή και σαφής.
• Έχει τη λειτουργία της χρέωσης και της εκφόρτισης προετοιμασμένου του παράμετρος προτύπου: έξι συνήθως χρησιμοποιημένα πρότυπα παραμέτρου δοκιμής είναι ενσωματωμένα, και τα στοιχεία προτύπων μπορούν να σωθούν μετά από τη διακοπή ρεύματος. Μετά από να θέσει, εφ' όσον δεν αλλάζουν τις παραμέτρους της, είναι πάντα αποτελεσματικό, σώζοντας το πρόβλημα του καθορισμού πολλών παραμέτρων κάθε φορά που ξεκινάτε. Συναντήστε τις τοποθετήσεις παραμέτρου των διαφορετικών τύπων μπαταριών. Η δοκιμή μπορεί να αρχίσει άμεσα μετά από τη δύναμη επάνω. Δεν υπάρχει καμία ανάγκη να τεθούν οι παράμετροι συχνά. Η δοκιμή αρχίζει πραγματικά με ένα κλειδί, που καθιστά τη δοκιμή απλή και αποδοτική.
• Η ενότητα ελέγχου μονάδων υιοθετεί τη συνδεμένη με καλώδιο wireless+RS485 μετάδοση LORO: συμβατό σύστημα με 2V/4V/6V/12V έλεγχος επιπέδων τάσης τεσσάρων μονάδων. Και η ενσωματωμένη παροχή ηλεκτρικού ρεύματος, χωρίς εξωτερική παροχή ηλεκτρικού ρεύματος. Κάθε ασύρματη ενότητα μπορεί να ελέγξει 12 μπαταρίες συγχρόνως, το οποίο είναι απλούστερο από τον παραδοσιακό τρόπο σύνδεσης όπου κάθε ενότητα ελέγχει μόνο το 4/6 μεμονωμένων τάσεων. Υπάρχουν δύο τρόποι επικοινωνίας, ασύρματος και συνδεμένος με καλώδιο, οι οποίοι μπορούν να μεταστραφούν σύμφωνα με τη παρούσα κατάσταση (σημείωση: η ενιαία ενότητα ελέγχου είναι προαιρετική)

• Το επαγγελματικό λογισμικό ανάλυσης και διαχείρισης στοιχείων PC τελικό είναι εξοπλισμένο: μπορεί να πραγματοποιήσει τη βαθιά μεταλλεία των στοιχείων δοκιμής που παράγονται από τον εξοπλισμό, συμπεριλαμβανομένης της ενιαίας καμπύλης τάσης, ολόκληρη την ομάδα καμπυλών τάσης, ολόκληρη την ομάδα τρεχουσών καμπυλών, την ενιαία γραφική παράσταση φραγμών, το σε πραγματικό χρόνο πίνακα στοιχείων, την προστασία κωδικού πρόσβασης του ανώτερου λογισμικού υπολογιστών, το πειραματικό συμπέρασμα και άλλες λειτουργίες, και μπορεί αυτόματα να παραγάγει το Excel/τις εκθέσεις μορφής εγγράφου του Word σύμφωνα με τις απαιτήσεις και την τυπωμένη ύλη και να τις αρχειοθετήσει.

• Ισχυρή και κατάλληλη αποθήκευση στοιχείων και εφεδρική λειτουργία: 8GB το διάστημα αποθήκευσης στοιχείων ενσωματώνεται, που μπορεί να αποθηκεύσει περισσότερες από 1000 ομάδες χρέωσης και εκφόρτισης των στοιχείων, και υποστηρίζει τις λειτουργίες όπως η εξέταση, η ανάλυση και η διαγραφή των ιστορικών στοιχείων. Ένας δίσκος λάμψης 16GB USB είναι εξοπλισμένος με τη μηχανή, που μπορεί να μεταφέρει τα στοιχεία διαδικασίας δοκιμής στο δίσκο λάμψης USB μετά από να παρεμβάλει τον στο λιμένα USB της συσκευής, και να πάρει έπειτα το δίσκο λάμψης USB στο PC για την ανάλυση στοιχείων και την εφεδρική διαχείριση στοιχείων μέσω του ανώτερου λογισμικού υπολογιστών.

• Η άποψη των ιστορικών στοιχείων κάμπτει: μέσω της λειτουργίας καμπυλών ιστορικών στοιχείων της διεπαφής διαχείρισης δεδομένων, μπορείτε να δείτε και να ρωτήσετε τα ενσωματωμένα αρχεία στοιχείων υπό μορφή διαγραμμάτων και oscillograms, καθώς επίσης και το ζουμ μέσα, ζουμ έξω, να κινηθείτε αριστερά και δεξιά των oscillograms από τις πολλαπλάσιες γωνίες






• Ποικίλοι όροι λήξης απαλλαγής δοκιμής μπορούν να τεθούν, συμπεριλαμβανομένης της ικανότητας απαλλαγής, διάρκεια απαλλαγής, ενιαία χαμηλή τάση, χαμηλή τάση ολόκληρης της ομάδας. Αφότου ικανοποιείται οποιοσδήποτε όρος δοκιμής, την απαλλαγή θα σταματήσουν αυτόματα, καθώς επίσης και over-voltage, over-current, πέρα-θερμοκρασία, ανώμαλη αποθήκευση στοιχείων, αντίστροφη σύνδεση των τερματικών δοκιμής τάσης και άλλων επιδείξεων συναγερμών ελαττωμάτων δοκιμής.

• Ποικίλοι όροι λήξης χρέωσης δοκιμής μπορούν να τεθούν, συμπεριλαμβανομένης της ικανότητας απαλλαγής, της διάρκειας χρέωσης, του ενιαίου ανώτερου ορίου χαμηλής τάσης, και ολόκληρου ορίου τάσης ομάδας του ανώτερου. Τη χρέωση θα σταματήσουν αυτόματα όταν ικανοποιείται οποιοσδήποτε από τους όρους δοκιμής.

• Έχει την ενεργοποίηση και τη λειτουργία επισκευής: η συσκευασία μπορεί να ενεργοποιήσει την ενεργό ουσία της αρνητικής θείωσης ηλεκτροδίων μέσω της λειτουργίας ενεργοποίησης, να ανακυκλώσει τη δαπάνη και την απαλλαγή, να μειώσει την πτώση της ικανότητας, και να βελτιώσει τη διάρκεια ζωής μπαταρίας.

• Μόνη λειτουργία βαθμολόγησης: το όργανο είναι εξοπλισμένο με την τάση και την τρέχουσα λειτουργία διορθώσεων βαθμολόγησης, οι οποίες μπορούν να βαθμολογήσουν τα αποτελέσματα μέτρησης για την περιοχή. Το λάθος μέτρησης μπορεί να βαθμολογηθεί επανειλημμένα και να διορθωθεί για να εξασφαλίσει την ακρίβεια μέτρησης. Αυτή η λειτουργία είναι ιδιαίτερα κατάλληλη για τη χρήση όταν υπάρχει μια απαίτηση για τη συνέπεια μεταξύ των αναγνώσεων οργάνων και των οργάνων τομέων.
• Η ενιαία διεπαφή ελέγχου των υποστηρίξεων οργάνων που βλέπουν τα ενιαία στοιχεία τάσης με τους πολλαπλάσιους τρόπους: η ενιαία τάση μπαταριών συλλέγεται σε πραγματικό - χρόνος και επιδεικνύεται με δύο τρόπους, δηλαδή, το ιστόγραμμο/τον πίνακα, για διευκόλυνση της αξιολόγησης και της ανάλυσης, και για διευκόλυνση διαισθητικά να επιδείξει τη θέση τάσης μπαταριών.

Παράμετροι Echnical του εξοπλισμού δοκιμής εργαστηρίων

Παράμετροι Echnical
Πρότυπο προϊόντων	110V σύστημα μπαταριών
τάση απαλλαγής	80-132V
Τάση χρέωσης	95-150V
Απαλλαγή του ρεύματος	0-50A
Ρεύμα χρέωσης	0-40A
Λειτουργικά χαρακτηριστικά οργάνων
Λειτουργία επίδειξης	7-ίντσα οθόνη αφής LCD, ψήφισμα 1024x800
Ακρίβεια μέτρησης τάσης	±0.5%FS+0.1V
Τρέχουσα ακρίβεια μέτρησης	±1%FS+0.1A ανώτατος: 100A
Ενιαία ακρίβεια επίδειξης τάσης	0.01V
Ασύρματη λειτουργία περιπόλου (προαιρετική)	Συμβατό σύστημα με τον έλεγχο τάσης μονομερών 2V/6V/12V. Κάθε ασύρματη ενότητα ελέγχου μπορεί να ελέγξει 12 μονομερή συγχρόνως
Ακρίβεια επίδειξης της χρέωσης και της εκφόρτισης του ρεύματος	0.1A
Μεγάλη χωρητικότητα στοιχείων	Ενσωματωμένος: 8Gbit ΛΑΜΨΗ Εξωτερική αποθήκευση 16G
Μετάδοση στοιχείων	RS485*3 USB*1
Λειτουργών τρόπος	Σταθερή τάση/σταθερή τρέχουσα/σταθερή ισχύς, παράλληλος/έλεγχος σκλάβων πιθανός
Απόδοση προστασίας (συναγερμός LCD reminder+buzzer)
Λειτουργία προστασίας οικοδεσποτών	Προστασία κλεισίματος που προκαλείται από πέρα από τη θερμοκρασία, πέρα από το τρέχον και εκτός ελέγχου ρεύμα
Αντίστροφη λειτουργία προστασίας σύνδεσης	Ακουστική και οπτική υπαγόρευση συναγερμών για τη σύνδεση πολικότητας
Ανώμαλη προστασία	Διακοπή ρεύματος του ηλεκτροφόρου καλωδίου και του κύριου καλωδίου
Πέρα από την προστασία θερμοκρασίας	Χτισμένη στον αισθαμένος έλεγχο θερμοκρασίας, όταν υπερβαίνει η θερμοκρασία 75 ℃, η συσκευή θα σταματήσει αυτόματα
Προστασία στάσεων έκτακτης ανάγκης	Εξωτερικός διακόπτης διακοπτών αέρα για την προστασία στάσεων έκτακτης ανάγκης
Περιβάλλον εργασίας
Τρόπος διασκεδασμού θερμότητας	Αναγκασμένος - αερόψυξη
Θερμοκρασία	Λειτουργούσα σειρά θερμοκρασίας: - θερμοκρασία αποθήκευσης 5~50 ℃: - 40~70 ℃
Υγρασία	σχετική υγρασία: 0~90% (40±2℃)
Ύψος	Εκτιμημένο altitude≤4000 米
Λειτουργώντας παροχή ηλεκτρικού ρεύματος
Τάση	Τριών καλωδίων σύστημα ενιαίας φάσης: 220V εναλλασσόμενο ρεύμα (– 20%~+30%), συχνότητα: 45~65Hz
Η τάση αντιστέκεται τη δοκιμή	Εισαγωγή-περίβλημα: 2200Vdc 1min
	ΕΙΣΟΔΟΥ-ΕΞΌΔΟΥ: 2200Vdc 1min
	Παραγωγή-περίβλημα: 700Vdc 1min
Ασφάλεια	EN610950
Διαστάσεις οργάνων
Μέγεθος οικοδεσποτών (χιλ.)	483*230*400
Βάρος	22KG
Καλωδίωση καλωδίων	Το καλώδιο συνδέει γρήγορα το βούλωμα (κόκκινο συν το Μαύρο μείον), μέγεθος: τρέχον χιλ. ² * 3m, 1 θετικό και 1 αρνητικό
