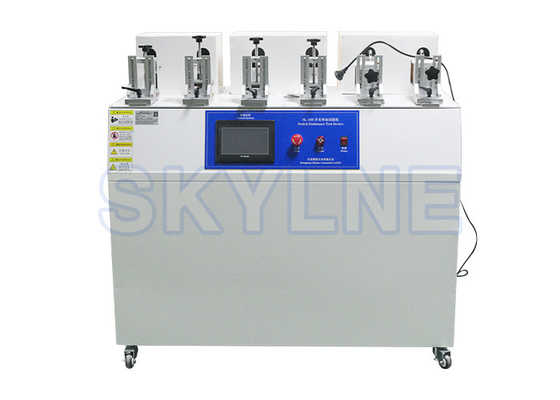

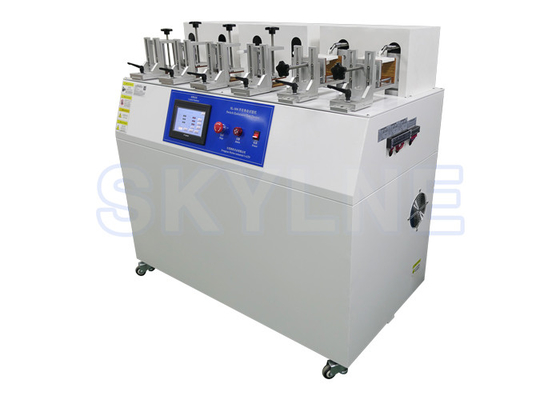

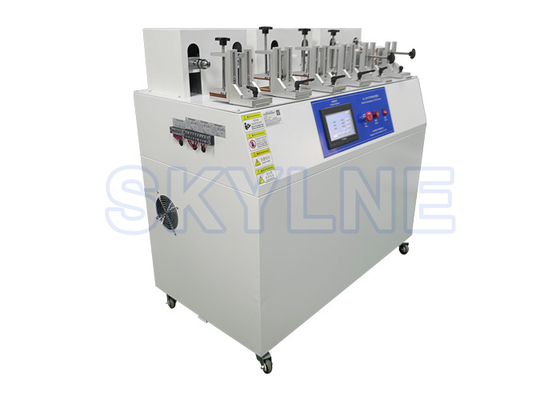

Υψηλής ποιότητας Διακόπτης αντοχής 6 σταθμών με χαμηλότερη τιμή

I. Επισκόπηση του Switch Endurance Tester

Αυτός ο ελεγκτής έχει σχεδιαστεί σύμφωνα με τις αντίστοιχες διατάξεις των GB2099.1, GB17465.1, GB15092.1 και χρησιμοποιείται για τη δοκιμή του εξοπλισμού δοκιμής ζωής προϊόντων μεταγωγής για οικιακές και παρόμοιες χρήσεις.

Και συνδέεται με το κιβώτιο φόρτωσης για να δοκιμάσετε την ηλεκτρική διάρκεια ζωής των βυσμάτων και των πριζών και των ζεύξεων και των διακοπτών συσκευών.

Απαιτείται δοκιμή εξοπλισμού για ποιοτικό έλεγχο και ποιοτικό έλεγχο από το τμήμα ποιοτικού ελέγχου κατασκευαστών ηλεκτρικών αξεσουάρ και οικιακών συσκευών.

II.Κατασκευή

Το μηχάνημα δοκιμής ζωής διακόπτη και πρίζας υιοθετεί τον κύλινδρο για να κάνει την τροφοδοσία, να οδηγεί το συγκρότημα ολίσθησης με εξάρτημα βύσματος για να κάνει παλινδρομική γραμμική κίνηση, έτσι ώστε να ολοκληρωθεί η δράση ενεργοποίησης και απενεργοποίησης.Η συχνότητα δράσης και ο χρόνος ενεργοποίησης/απενεργοποίησης ελέγχονται από PLC (προγραμματιζόμενος ελεγκτής) και οθόνη αφής, η οποία είναι εύκολη στη λειτουργία και αξιόπιστη στον έλεγχο.

III.Βασικές τεχνικές παράμετροι

1. Ο αριθμός των υλικών δοκιμής: έξι σταθμοί, συμπεριλαμβανομένης της δοκιμής περιστροφικού διακόπτη ενός ή δύο σταθμών, δοκιμή διακόπτη διακόπτη τριών ή τεσσάρων σταθμών και δοκιμή διακόπτη κουμπιού πέντε ή έξι σταθμών.

2. Ταχύτητα δοκιμής: διακόπτης κουμπιών: 5~60 φορές / λεπτό ρυθμιζόμενο.περιστροφικός διακόπτης 1~10 φορές /λεπτό ρυθμιζόμενος (Σημείωση: μία φορά για τον παλιό κύκλο).

3. Ο αριθμός των δοκιμών: 1 ~ 999999 φορές μπορούν να ρυθμιστούν.

4. Χρόνος ενεργοποίησης: 0 ~ 999,9 δευτερόλεπτα (λεπτά) ρυθμιζόμενο.

5. Χρόνος αποσύνδεσης: 0 ~ 999,9 δευτερόλεπτα (λεπτά) ρυθμιζόμενο.

6. Ταχύτητα περιστροφής: μπορεί να ρυθμιστεί 5 ° ~ 360 ° / S

7. Γωνία περιστροφής: μπορεί να ρυθμιστεί 5 ° ~ 7200 °

8. Αριθμός ταχυτήτων: Μπορούν να ρυθμιστούν 1 ~ 10 ταχύτητες

9. Λειτουργία περιστροφής: δεξιόστροφη περιστροφή, βηματικός κινητήρας ακριβής τοποθέτηση

10. Τροφοδοτικό: AC220V / 50Hz.

11.Χρησιμοποιήστε το περιβάλλον: θερμοκρασία 0 ~ 40 ℃, σχετική υγρασία ≤ 85 %, χωρίς βίαιες δονήσεις, κραδασμούς, κραδασμούς και μη διαβρωτικούς χώρους αέρα.

IV.Διεπαφή δοκιμής

Το σύστημα ελέγχου χρησιμοποιεί οθόνη αφής.Όταν επιλέγετε λειτουργίες και ρυθμίζετε παραμέτρους, απλώς πατήστε το κουμπί για αυτήν την επιλογή λειτουργίας με το δάχτυλό σας σύμφωνα με τις οδηγίες στην οθόνη και μην πιέζετε δυνατά για να αποφύγετε την καταστροφή του φιλμ της οθόνης.

Σταθμός 1: Εισαγάγετε τη δοκιμαστική διεπαφή σταθμού 1.

Οι άλλοι σταθμοί εργασίας είναι ίδιοι με έναν σταθμό εργασίας

1.Άνοιγμα οθόνης

Εικόνα 1.

2. Δοκιμή περιστροφικού διακόπτη (Σταθμός 1 ή Σταθμός 2.)

                                                             Εικόνα 2

(1) .Αριθμός δοκιμών: εμφανίζει τον πραγματικό αριθμό φορών που δοκιμάζεται κάθε σταθμός και το κόκκινο πλαίσιο είναι ο αριθμός των ρυθμίσεων.

(2) .Χρονικό διάστημα μετάδοσης: μπορεί να ρυθμιστεί το χρονικό διάστημα ρύθμισης της ταχύτητας 0-99,9S.

(3) .Γωνία δοκιμής: Μπορεί να ρυθμιστεί 5° ~ 360°

(4) .Ρύθμιση γραναζιών: ορίστε τον αριθμό των δειγματοληπτικών ταχυτήτων

(5) .Ταχύτητα δοκιμής: 5° ~ 360° / S μπορεί να ρυθμιστεί

(6) .Κατάσταση λειτουργίας: αναβοσβήνει κατά τη δοκιμή, δεν αναβοσβήνει όταν σταματά.

(7) .Επιλογές αναγνώρισης: Ναι Ο συναγερμός εμφανίζεται όταν το προϊόν προκαλεί μακροχρόνιο πέρασμα σφάλματος ή μεγάλο διάλειμμα.Όχι Δεν ανιχνεύει το καλό ή το κακό του δείγματος και σταματά όταν συμπληρωθεί ο αριθμός των δοκιμών.

(8) .Start: ξεκινά κάθε διακόπτης όταν πατηθεί

(9) .Διακοπή: σταματήστε τη δοκιμή του διακόπτη bit όταν πατηθεί.

(10) .Clear: διαγράψτε τον αριθμό των δοκιμών του διακόπτη bit.

(11) .Απελευθέρωση συναγερμού: όταν εμφανιστεί ο συναγερμός, πατήστε αυτό το κουμπί για να σταματήσετε τον συναγερμό.

(12) .Επιβεβαίωση προέλευσης: αφού ρυθμίσετε χειροκίνητα την προέλευση του δείγματος, πατήστε την επιβεβαίωση προέλευσης για να ξεκινήσει, για να μην επιβεβαιώσετε ότι η προέλευση δεν μπορεί να ξεκινήσει, για να προστατεύσετε το διακόπτη δείγματος.

3.Δοκιμή διακόπτη παλινδρόμησης και διακόπτη κουμπιού (σταθμός 3-6)

Εικόνα 3

(1) Αριθμός δοκιμών: εμφανίστε τον πραγματικό αριθμό δοκιμών σε κάθε σταθμό, το κόκκινο πλαίσιο είναι ο αριθμός ρύθμισης.

(2) Χρόνος ενεργοποίησης: ρύθμιση/εμφάνιση του χρόνου ενεργοποίησης κάθε σταθμού κατά τη διάρκεια της δοκιμής.

(3) Ρύθμιση διαδρομής: ρυθμίστε τη διαδρομή της ράβδου έλξης: μπορούν να ρυθμιστούν 0-50 mm

(4) Χρόνος αποσύνδεσης: ορίστε/εμφανίστε το χρόνο αποσύνδεσης κάθε σταθμού κατά τη διάρκεια της δοκιμής.

(5) Ρύθμιση ταχύτητας: Μπορεί να ρυθμιστεί 0-100MM/S

(6) Κατάσταση λειτουργίας: αναβοσβήνει κατά τη δοκιμή, δεν αναβοσβήνει όταν σταματά

(7) Επιλογές αναγνώρισης: Ναι Ο συναγερμός εμφανίζεται όταν το προϊόν προκαλεί ένα σφάλμα μεγάλης διάρκειας ή μεγάλης διακοπής.Όχι Δεν ανιχνεύεται το καλό ή το κακό του δείγματος, σταματήστε όταν συμπληρωθεί ο αριθμός των δοκιμών

(8) Έναρξη: ξεκινά κάθε διακόπτης όταν πατηθεί

(9) Διακοπή: σταματά τη δοκιμή του διακόπτη bit όταν πατηθεί.

(10) Clear: Διαγράψτε τα δεδομένα δοκιμής του διακόπτη bit.

(11) Απελευθέρωση συναγερμού: πατήστε αυτό το κουμπί για να απελευθερωθεί ο συναγερμός όταν εμφανιστεί.

V. Μέθοδος λειτουργίας

1. Τοποθέτηση περιστροφικού διακόπτη.

Εγκατάσταση δείγματος: πρώτα εγκαταστήστε τον περιστροφικό διακόπτη για να περιστραφεί στην αρχική θέση, στη συνέχεια σφίξτε τον περιστροφικό διακόπτη στο δεξιό εξάρτημα και, στη συνέχεια, σφίξτε την περιστροφική κεφαλή στο τσοκ με μια ειδική χειρολαβή (δείτε παρακάτω εικόνα)

2. Εγκατάσταση του διακόπτη παλινδρόμησης/κλειδιού.

Στερεώστε σφιχτά τον διακόπτη παλινδρόμησης/κλειδιού στο εξάρτημα και ρυθμίστε τη θέση πάνω, κάτω, αριστερά και δεξιά

3.Μέθοδος ελέγχου

(1) Εγκαταστήστε το δείγμα και ρυθμίστε τη θέση, στρέψτε το με το χέρι έτσι ώστε ο υπό δοκιμή διακόπτης να μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί κανονικά.

(2) Ρυθμίστε όλες τις παραμέτρους δοκιμής σύμφωνα με τις απαιτήσεις δοκιμής.

(3) Δοκιμάστε χωρίς να εντοπίσετε το καλό ή το κακό του δείγματος, επιλέξτε καμία αναγνώριση, σταματήστε αφού φτάσετε στον καθορισμένο αριθμό φορών.

(4) Εντοπίστε το καλό ή το κακό του δείγματος κατά τη διάρκεια της δοκιμής, τοποθετήστε το δείγμα στον ακροδέκτη φορτίου και επιλέξτε να έχετε ταυτοποίηση.

(5) Πατήστε το πλήκτρο "Έναρξη", η δοκιμή ξεκινά, πατήστε το πλήκτρο "Διακοπή", η δοκιμή σταματά.Όταν η δοκιμή φτάσει σε έναν προκαθορισμένο αριθμό φορών, η δοκιμή σταματά αυτόματα, πατήστε "μηδέν" για να μηδενίσετε τα δεδομένα δοκιμής.

(6) Μετά τη δοκιμή, απενεργοποιήστε το ρεύμα.

Διακόπτης και φόρτωση καλωδίωσης

VI.Προφυλάξεις

1. Το όργανο πρέπει να καθαρίζεται συχνά.

2. Κατά τη διάρκεια της εργασίας, αποφύγετε να εμποδίζετε τεχνητά την κίνηση των κινούμενων μερών.

Το κέλυφος πρέπει να είναι γειωμένο.

1. Το όργανο πρέπει να καθαρίζεται συχνά.

2. Κατά τη διάρκεια της εργασίας, αποφύγετε να εμποδίζετε τεχνητά την κίνηση των κινούμενων μερών.

Το κέλυφος πρέπει να είναι γειωμένο.
