| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | Skyline |
| Πιστοποίηση: | ISO |
| Αριθμό μοντέλου: | Ελεγκτής μπαταριών |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Περίπτωση Polywood |
| Χρόνος παράδοσης: | 15 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | PC 1 το μήνα |
| Δύναμη εισαγωγής: | AC380V±10% 50/60±5Hz | Αντίσταση εισόδου: | ≥1MΩ |
|---|---|---|---|
| Ρεύμα εισόδου: | 607,8 Α/φάση | Θόρυβος: | ≤75db |
| Καλωδίωση ρεύματος εισόδου: | Τριφασικό τετρασύρματο | Εύρος θερμοκρασίας εργασίας: | 25℃±10℃ (εγγυημένη ακρίβεια) |
| Συνολική απόδοση (Μέγ.): | 94% | Τύπος μονάδας ελέγχου ισχύος: | IGBT |
| Επισημαίνω: | Εξοπλισμός δοκιμών εργαστηρίου IGBT,εξοπλισμός δοκιμών εργαστηρίου 600V,εξοπλισμός δοκιμής μπαταρίας 300A |
||

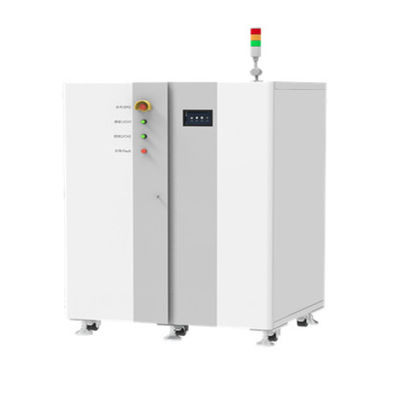

Σύστημα δοκιμής μπαταρίας
Δοκιμή προσομοίωσης μπαταρίας ισχύος, δοκιμή ταχύτητας.
Δοκιμές κύκλου ζωής.
Ανίχνευση ισχύος, χωρητικότητας, ενέργειας.
Εικονική αντιστοίχιση πακέτων μπαταριών ισχύος: προσαρμογή καμπύλης φόρτισης-εκφόρτισης, ανίχνευση και αξιολόγηση συνέπειας μπαταρίας.
Ανίχνευση ικανότητας φόρτισης και εκφόρτισης υψηλής ταχύτητας.
Μπαταρία ισχύος, ανίχνευση μονάδας σειράς μπαταρίας αποθήκευσης ενέργειας: τάση μονομερούς, παρακολούθηση θερμοκρασίας μονομερούς (εξοπλισμός υψηλής τάσης).
Μια πλατφόρμα ανίχνευσης φόρτισης-εκφόρτισης υψηλής απόδοσης ειδικά σχεδιασμένη για μονάδες μπαταριών (πακέτα) υψηλής πυκνότητας ισχύος.
Σχεδιασμός απομόνωσης συχνότητας ισχύος, σε συνδυασμό με μετατόπιση χαμηλής θερμοκρασίας, 24-bit πολλαπλών καναλιών υψηλής απόδοσης
Τσιπ μετατροπής αναλογικού σε ψηφιακό ADC, η ακρίβεια σταθερής κατάστασης είναι υψηλότερη από τον παραδοσιακό εξοπλισμό.
Το σύστημα διαθέτει υψηλή πυκνότητα ισχύος, ενσωμάτωση πολλαπλών καναλιών και λειτουργίες ανάκτησης ενέργειας.
Λειτουργία HMI, έξυπνη αυτόματη βαθμονόμηση με ένα κλειδί.
Ποικιλία προσαρμοστικότητας BMS, υποστήριξη φόρτισης και εκφόρτισης της ίδιας/διαφορετικής θύρας, σχήματος ρελέ υποστήριξης/MOSBMS.υποστήριξη ανεξάρτητης επέκτασης επικοινωνίας CAN και RS485.υποστήριξη της λειτουργίας διαμόρφωσης DBC.
Ο τηλεχειρισμός του κεντρικού υπολογιστή πραγματοποιείται μέσω Ethernet, το οποίο μπορεί να πραγματοποιήσει την παράλληλη σύνδεση καναλιών, να υποστηρίξει παλμό και προσομοίωση συνθηκών εργασίας.
Σχεδιασμός διεπαφής αλληλεπίδρασης ανθρώπου-υπολογιστή, οι λειτουργίες του συστήματος είναι απλές και εύχρηστες.υποστηρίζει έναν αριθμό προσαρμοσμένων ρυθμίσεων.εξοπλισμένο με κανονική υπηρεσία αυτόματης υπενθύμισης βαθμονόμησης.
Το σύστημα ανίχνευσης Module &PACK είναι μια συσκευή φόρτισης και εκφόρτισης υψηλής ακρίβειας που έχει αναπτυχθεί ειδικά για τη δοκιμή πακέτων μπαταριών υψηλής ισχύος.Έχει τα χαρακτηριστικά της υψηλής δυναμικής ταχύτητας απόκρισης, της υψηλής σταθερής ακρίβειας, της ευέλικτης διαμόρφωσης πολλαπλών καναλιών κ.λπ. Υποστηρίζει δοκιμές παλμών, δοκιμή κύκλου ζωής, δοκιμή προσομοίωσης βιομηχανικής κατάστασης.Το σύστημα διαθέτει λειτουργίες εισόδου πολλαπλών καναλιών και ανάκτησης ενέργειας, οι οποίες μπορούν να εξοικονομήσουν μεγάλη κατανάλωση ενέργειας κατά τη διαδικασία φόρτισης και εκφόρτισης.υιοθετεί αμφίδρομη τοπολογία μετατροπής DC υψηλής συχνότητας, σε συνδυασμό με τσιπ μετατροπής AD 24-bit πολλαπλών καναλιών υψηλής απόδοσης, η ανάλυση δειγματοληψίας είναι υψηλότερη από τον παραδοσιακό εξοπλισμό μιας περιοχής.
Ολόκληρο το σύστημα υιοθετεί ένα σχέδιο αρχιτεκτονικής τριών επιπέδων (επίπεδο συστήματος ισχύος, επίπεδο κεντρικής παρακολούθησης, στρώμα απομακρυσμένης αλληλεπίδρασης) και κάθε επίπεδο είναι ανεξάρτητο το ένα από το άλλο και εκτελεί τα δικά του καθήκοντα για να εξασφαλίσει την αξιόπιστη λειτουργία του συστήματος.
Δημιουργία και βελτίωση του μοντέλου προσομοίωσης MTALAB.
Εγγύηση του βέλτιστου σχεδιασμού κάθε δείκτη παραμέτρου.
Καταστείλετε αποτελεσματικά την κορυφή συντονισμού που δημιουργείται από το φίλτρο LCL για να εξασφαλίσετε τη σταθερότητα του συστήματος κλειστού βρόχου.
Τριφασικός σχεδιασμός μηδενικής γραμμής:Υιοθετώντας προηγμένο σχεδιασμό τριφασικής μηδενικής γραμμής, μέσω ώριμου και αξιόπιστου κυκλώματος PFC τριφασικής γέφυρας, η τάση του διαύλου είναι σταθερή, ικανοποιώντας τις ανάγκες γρήγορης απόκρισης.
Υψηλή ισχύς και χαμηλές αρμονικές:αμφίδρομος συντελεστής ισχύος > 0,99, χαμηλό ρεύμα αρμονικής < 5%, κατάλληλο για διάφορα σκληρά δίκτυα ισχύος και ο μετατροπέας είναι συνδεδεμένος στο δίκτυο αξιόπιστα.
Σχεδιασμός απομόνωσης συχνότητας:μέσω του μετασχηματιστή απομόνωσης συχνότητας ισχύος, αμφίδρομη απομόνωση, αμφίδρομη ροή ενέργειας, σταθερή και αξιόπιστη.
Ισχυρή συμβατότητα:εξαιρετική ηλεκτρομαγνητική συμβατότητα, η μονάδα είναι πιο αξιόπιστη και αποτελεσματική.
Υιοθετήστε το κύκλωμα BUCK-BOOST:Υιοθετήστε αποτελεσματικό και αξιόπιστο κύκλωμα BUCK-BOOST για να πραγματοποιήσετε γρήγορη απόκριση φόρτισης και εκφόρτισης.
Σχέδιο φίλτρου LCL υψηλής απόδοσης:Συνδυάζεται με κύκλωμα φίλτρου LCL υψηλής απόδοσης, χαμηλό κυματισμό, υψηλή ακρίβεια, ανεξάρτητο έλεγχο κάθε καναλιού, υποστήριξη για παράλληλη σύνδεση καναλιού/μονάδας.
Πληρείτε διαφορετικές απαιτήσεις δοκιμής:Η τοπολογία υποστηρίζει ευέλικτο μετασχηματισμό και μπορεί να επεκταθεί ώστε να είναι συμβατή με διαφορετικές θύρες φόρτισης και εκφόρτισης, μηδενική αρνητική εκφόρτιση πίεσης και να καλύψει διάφορες ανάγκες δοκιμών μπαταρίας.
| Λίστα εξαρτημάτων εξοπλισμού | ||
| σειριακός αριθμός | όνομα | Παρατήρηση |
| 1 | Γραμμή εξόδου ρεύματος κύριου καναλιού | μήκους 3μ |
| 2 | Γραμμή δειγματοληψίας τάσης κύριου καναλιού | μήκους 3 μ |
| 3 | Το καλώδιο ρεύματος είναι συνδεδεμένο στον ακροδέκτη της μπαταρίας | Γραμμή μύτη |
| 4 | Γραμμή δειγματοληψίας θερμοκρασίας βοηθητικού καναλιού | 3 μ |
| 5 | Καλώδιο τροφοδοσίας AC | Καλώδιο μήκους 3 μέτρων |
| 6 | γραμμή επικοινωνίας δικτύου | Διαμόρφωση πεδίου |
| Λειτουργία καταγραφής τμήματος δεδομένων | |
| Κάθε βήμα έχει ανεξάρτητες συνθήκες εγγραφής, οι οποίες μπορούν να ρυθμιστούν σε 3 στάδια ανάλογα με την τάση | |
| βάση δεδομένων | |
| Κεντρική διαχείριση δεδομένων δοκιμής με βάση δεδομένων MySQL | |
| Μέθοδος εξόδου δεδομένων | |
| EXCEL, TXT, Charts | |
| Τύπος καμπύλης | |
| προσαρμόσιμο σχέδιο | |
| Μέθοδος επικοινωνίας κεντρικού υπολογιστή | |
| Βασισμένο στο πρωτόκολλο TCP/IP | |
| επέκταση δικτύου | |
| Με βάση το LAN, το ανεξάρτητο τμήμα δικτύου, η ομάδα IP ρυθμίζεται ανάλογα με τον αριθμό των συσκευών | |
| βαθμονόμηση | Συμπεριλαμβανομένου λογισμικού βαθμονόμησης ρεύματος και τάσης |
| υπηρέτης | |
|
Επεξεργαστής i5 και άνω, συχνότητα πάνω από 2,4G, μνήμη πάνω από 8G Windows 10 Pro Σκληρός δίσκος συστήματος 500G ή περισσότερο Τροφοδοτικό UPS (συνιστάται) διακόπτης |
|
| Σύστημα λογισμικού NEWARE | |
|
Λογισμικό ελέγχου δοκιμής πελάτη BTS 8.0.X Λογισμικό ανάλυσης δεδομένων BTSDA8.X |
|
| διεπαφή | |
| θύρα δικτύου | |
Το σύστημα χημικής σύνθεσης ανίχνευσης μπαταριών BTS βασίζεται στο αρχικό δίκτυο γραφείου και στην πλατφόρμα εργασίας του εξοπλισμού υπολογιστών.Είναι πολύ εύκολο να εφαρμοστεί, η λειτουργία είναι απλή και ο χρήστης μπορεί να συνδεθεί στο σύστημα εξ αποστάσεως μέσω του Διαδικτύου για να πραγματοποιήσει διάφορες λειτουργίες στον εξοπλισμό.χρήση σύνδεσης δικτύου και βάσης δεδομένων SQL, Κεντρικός έλεγχος πολλαπλών συνδεδεμένων ντουλαπιών εξοπλισμού και κεντρική διαχείριση, ανάλυση και στατιστικά όλων των δεδομένων.Το σχήμα 4 είναι ένα διάγραμμα ανάπτυξης δικτύου μιας συσκευής ανίχνευσης μπαταρίας BTS.
| θερμοκρασία | ||
| εύρος θερμοκρασίας εργασίας | 25℃±10℃ (εγγυημένη ακρίβεια) | |
| Εύρος Θερμοκρασίας Αποθήκευσης | -20℃~50℃ | |
| υγρασία | ||
| Εύρος σχετικής υγρασίας περιβάλλοντος εργασίας | ≦70% RH (χωρίς συμπύκνωση) | |
| Περιβάλλον αποθήκευσης σχετική υγρασία | ≦80% RH (χωρίς συμπύκνωση) | |
| Κατηγορία προστασίας | ||
| IP20 | ||
| Τεχνικές προδιαγραφές | ||
| 1. Μοντέλο εξοπλισμού | ||
| 1. Κωδικός υλικού | 6002n-600V300A | |
| 2. Πληροφορίες καναλιού | ||
| 1. Αριθμός καναλιών | Κανάλια ανά ράφι | 2 |
| 2. Κύριο κανάλι | Χαρακτηριστικά καναλιού |
Η πηγή σταθερού ρεύματος CC-CV και η πηγή σταθερής τάσης υιοθετούν διπλή δομή κλειστού βρόχου |
| Λειτουργία ελέγχου καναλιού | Ανεξάρτητος έλεγχος | |
| Κανάλια παράλληλα |
Υποστήριξη έως και 4 καναλιών παράλληλα, οι παλμικές και αναλογικές δοκιμές δεν υποστηρίζονται υποστηρίζεται μετά από παράλληλη σύνδεση |
|
| 3. Ενδείξεις εισαγωγής | ||
| 1. Ισχύς εισόδου | AC380V±10% 50/60±5Hz | |
| 2. Συντελεστής ισχύος | ≥99% (πλήρες φορτίο) | |
| 3. THDi _ | ≤5% (πλήρες φορτίο) | |
| 4. Αντίσταση εισόδου | ≥1MΩ | |
| 5. Ισχύς εισόδου | 400 KW | |
| 6. Ρεύμα εισόδου | 607,8 Α/φάση | |
| 7. Συνολική απόδοση (Μέγ.) | 94% | |
| 8. Θόρυβος | ≤75dB | |
| 9. Ανίχνευση και δειγματοληψία τάσης και ρεύματος | Σύνδεση τεσσάρων καλωδίων (ίδια θύρα για φόρτιση και εκφόρτιση) | |
| 10. Τύπος μονάδας ελέγχου ισχύος | IGBT | |
| 11. Καλωδίωση τροφοδοσίας εισόδου | Τριφασικό τετρασύρματο | |
| 12. Προστασία |
Anti-surge, anti-islanding, over and under συχνότητα, over and undervoltage, προστασία απώλειας φάσης κ.λπ. |
|
| 4. Δείκτες λειτουργίας και απόδοσης | ||
| 1. Τάση | Εύρος μέτρησης ανά κανάλι | Φόρτιση: 0V~600V |
| Εκφόρτιση: 10V~600V | ||
| Ελάχιστη τάση εκφόρτισης | 10V | |
| ακρίβεια | ± 0,02 % του FS | |
| Ανάλυση | 24 bit | |
| 2. Τρέχον | Εύρος μέτρησης ανά κανάλι | 1,5A~300A |
| Ακρίβεια (Ανεξάρτητο εύρος) | ± 0,05 % του FS | |
| Ρεύμα διακοπής σταθερής τάσης | 300 mA | |
| Ανάλυση | 24 bit | |
| 3. Δύναμη | μονοκαναλική ισχύς εξόδου | 180 KW |
|
Η ισχύς εξόδου του ολόκληρο το μηχάνημα |
360 KW | |
| 4. Χρόνος | Τρέχων χρόνος απόκρισης | ≤5 ms |
| Τρέχων μεταβατικός χρόνος | ≤10ms | |
| Ελάχιστος χρόνος βήματος | 0,1s _ _ | |
| 5. Λειτουργία φόρτισης και εκφόρτισης | Λειτουργία φόρτισης και εκφόρτισης |
Φόρτιση σταθερού ρεύματος, φόρτιση σταθερής τάσης, σταθερό ρεύμα και φόρτιση σταθερής τάσης (ομαλή μετάβαση από σταθερό ρεύμα σε σταθερή τάση, αποτρέποντας την πρόσκρουση από αιχμές ρεύματος και μεγάλο ρεύμα η μπαταρία, η προστασία της μπαταρίας), συνεχής φόρτιση ισχύος |
|
Εκφόρτιση σταθερού ρεύματος, εκφόρτιση σταθερής τάσης, σταθερή εκφόρτιση ισχύος, εκφόρτιση σταθερής αντίστασης |
||
| Προθεσμία | Τάση, ρεύμα, σχετικός χρόνος, χωρητικότητα, -ΔV | |
| 6. Βήματα προσομοίωσης συνθηκών εργασίας | λειτουργία φόρτισης | ρεύμα, ισχύς |
| λειτουργία εκφόρτισης | ρεύμα, ισχύς | |
| μεταβάλλω | Υποστήριξη φόρτισης και εκφόρτισης συνεχούς μεταγωγής | |
| Προθεσμία | ώρα, αριθμός γραμμής | |
| Λήψη όγκου δεδομένων | Μέγιστη υποστήριξη για 1 εκατομμύριο λήψεις γραμμής | |
| 7. Παλμικό βήμα | λειτουργία φόρτισης | ρεύμα, ισχύς |
| λειτουργία εκφόρτισης | ρεύμα, ισχύς | |
| Ελάχιστο πλάτος παλμού | 100 ms | |
| αριθμός παλμών | Ένα μόνο βήμα παλμού μπορεί να υποστηρίξει 32 διαφορετικούς παλμούς | |
|
Συνεχής εναλλαγή του φόρτιση και εκφόρτιση |
Ένα βήμα παλμού μπορεί να πραγματοποιήσει συνεχή εναλλαγή από φόρτιση σε εκφόρτιση | |
| Ως προς τις προϋποθέσεις | Τάση, σχετικός χρόνος | |
| 8. Δοκιμή εσωτερικής αντίστασης DCIR DC | Υποστηρίζει προσαρμοσμένα σημεία για υπολογισμό DCIR | |
| 9. Προστασία ασφαλείας | προστασία λογισμικού | Προστασία δεδομένων κατά την απενεργοποίηση |
| Με λειτουργία δοκιμής εκτός σύνδεσης | ||
|
Οι συνθήκες προστασίας ασφαλείας μπορούν να ρυθμιστούν και οι συνθήκες ρύθμισης Οι παράμετροι περιλαμβάνουν: κατώτερο όριο τάσης, ανώτερο όριο τάσης, ρεύμα κατώτερο όριο, τρέχον ανώτερο όριο, χρόνος καθυστέρησης |
||
| προστασία υλικού |
Προστασία κατά της αντίστροφης σύνδεσης, προστασία υπέρτασης, προστασία από ρεύμα, προστασία από τη θερμοκρασία κ.λπ. |
|
| 5. Διαχείριση και ανάλυση δεδομένων | ||
| 1. Μέθοδος ρύθμισης βημάτων | Επεξεργασία φόρμας | |
| 2. Καταγραφή δεδομένων | κατάσταση ρεκόρ | Ελάχιστο χρονικό διάστημα: 10 ms (100 ms για πρόσβαση σε βοηθητικό κανάλι) |
| Ελάχιστο διάστημα τάσης: 1,2V | ||
| Ελάχιστο διάστημα ρεύματος: 0,6A | ||
| συχνότητα εγγραφής | 100Hz (10Hz όταν είναι συνδεδεμένο σε βοηθητικό κανάλι) | |
| 3. Βάση δεδομένων | με βάση δεδομένων MySQL | |
| 4. Μέθοδος εξόδου δεδομένων | Excel, Txt | |
| 5. Τύπος καμπύλης | Προσαρμόσιμο οικόπεδο, 4 άξονες Υ | |
| 6. Σάρωση γραμμωτού κώδικα | Υποστήριξη λειτουργίας σάρωσης γραμμωτού κώδικα, η οποία μπορεί να πραγματοποιηθεί από τον γραμμωτό κώδικα μπαταρίας | |
| Διαχείριση και ιχνηλασιμότητα ιστορικών δεδομένων | ||
| 6. Μέθοδος επικοινωνίας | ||
| 1. Τρόπος επικοινωνίας του κεντρικού υπολογιστή | Βασισμένο στο πρωτόκολλο TCP/IP | |
| 2. Διεπαφή επικοινωνίας | Ethernet | |
|
3. Το επικοινωνιακό baud ρυθμός του χαμηλότερου υπολογιστή |
Εύρος ζώνης 1M | |
| 4. Ρυθμός baud επικοινωνίας κεντρικού υπολογιστή | 10M ~ 100M προσαρμοστικό | |
| 5. Μέθοδος δικτύωσης | Ρυθμίστε ένα τοπικό δίκτυο μέσω διακοπτών και δρομολογητών | |
| 6. Επέκταση επικοινωνίας (προαιρετικό) |
Υποστήριξη επικοινωνίας CAN, RS485 και επικοινωνίας BMS, με Λειτουργία διαμόρφωσης DBC |
|
| 7. Περιβαλλοντικές απαιτήσεις και μέγεθος και βάρος | ||
| 1. Θερμοκρασία εργασίας |
-10℃ ~ 40℃ (εντός της περιοχής 25±10℃, η μέτρηση η ακρίβεια είναι εγγυημένη: η μετατόπιση ακρίβειας είναι 0,005% του FS/℃) |
|
| 2. Θερμοκρασία αποθήκευσης | -20℃~50℃ | |
| 3. Σχετική υγρασία περιβάλλοντος εργασίας | ≤70% RH (χωρίς συμπύκνωση) | |
| 4. Σχετική υγρασία περιβάλλοντος αποθήκευσης | ≤80% RH (χωρίς συμπύκνωση) | |
| 5. Μέγεθος εξοπλισμού W*D*H | / | |
| 6. Βάρος | / | |
| 7.AUXβοηθητικό σύστημα δοκιμών(προαιρετικός) | ||
| 1. Βοηθητικό κανάλι θερμοκρασίας | εύρος θερμοκρασίας | Θερμίστορ: -30 ℃ ~ 120 ℃ |
| Θερμοστοιχείο: -200 ℃ ~ 260 ℃ | ||
| ακρίβεια θερμοκρασίας | ±1℃ (εντός μήκους σύρματος 2 m) | |
| ανάλυση θερμοκρασίας | 0,1℃ | |
| 2. Βοηθητικό κανάλι τάσης | εύρος τάσης | 0V ~ 5V |
| Ακρίβεια τάσης | ±0,1 % του FS | |
| Ανάλυση τάσης | 0,1 mV | |
| 3. Εισαγωγή στο AUX |
Χρησιμοποιείται κυρίως για την παρακολούθηση της θερμοκρασίας της επιφάνειας και των γλωττίδων κατά τη διαδικασία δοκιμής της μπαταρίας. Η ακρίβεια δοκιμής είναι υψηλή και τα δεδομένα δοκιμής μπορούν να συνδεθούν με τα δεδομένα κύριας τάσης και ρεύματος. Ταυτόχρονα, η μετρούμενη θερμοκρασία μπορεί να χρησιμοποιηθεί ως συνθήκες ελέγχου και προστασίας του τα βήματα της διαδικασίας. |
|
