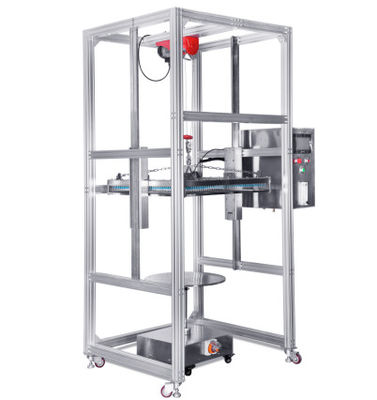

Κατακόρυφος ελεγκτής σταγόνων για εξοπλισμό δοκιμής IPX1, X2

Περιγραφή

Αυτός ο εξοπλισμός χρησιμοποιείται κυρίως για τη δοκιμή των φυσικών και άλλων σχετικών ιδιοτήτων ηλεκτρονικών και ηλεκτρικών προϊόντων, λαμπτήρων, ντουλαπιών, ηλεκτρικών εξαρτημάτων, αυτοκινήτων, μοτοσικλετών και των εξαρτημάτων τους υπό τις προσομοιωμένες καιρικές συνθήκες που στάζουν.Μετά τη δοκιμή, η απόδοση του προϊόντος κρίνεται ότι πληροί τις απαιτήσεις μέσω επαλήθευσης, έτσι ώστε να διευκολυνθεί ο σχεδιασμός, η βελτίωση, η επαλήθευση και η επιθεώρηση παράδοσης του προϊόντος.

Πρότυπο

IEC60529:1989 +A1:1999 +A2:2013 ,GB4208-2017-14.2.1,14.2.2 Στοιχείο, GB7000.1- 9.2.3Απαίτηση είδους.

ντοΧαρακτηριστίντομικρό

1. Ισχύει για τη δοκιμή αδιάβροχης ποιότητας IPX1 και IPX2.

2. Δομή στήλης, σταθερή λειτουργία του εξοπλισμού.Ο κύριος σκελετός μπορεί να συσκευαστεί στο σύνολό του, κάτι που είναι βολικό για τη μεταφορά και εξοικονομεί χρόνο επιτόπου εγκατάστασης.
3. Το πλαίσιο εξοπλισμού είναι κατασκευασμένο από κράμα αλουμινίου υψηλής ποιότητας και το πικάπ δείγματος είναι κατασκευασμένο από πλάκα ανοξείδωτου SUS304 # για να διασφαλιστεί ότι δεν σκουριάζει μετά από μακρά χρήση.

4. Πλάκα σταγόνας βροχής: σχέδιο κενού, κατασκευασμένο από ανοξείδωτο χάλυβα υψηλής αντοχής στη σκουριά, ανθεκτικό.

5. Ανύψωση πλάκας σταγόνας βροχής: ηλεκτρικό ανυψωτικό υψηλής ποιότητας χρησιμοποιείται για τον έλεγχο της πλάκας σταγόνας βροχής, η οποία μπορεί να ανυψωθεί απαλά.

6. Η θέση επαφής του ακροφυσίου είναι ορείχαλκος κωνικός σχεδιασμός, ο οποίος μπορεί να αντικαταστήσει γρήγορα τη βελόνα.Κάτω από τη βελόνα είναι εγκατεστημένο ένα προστατευτικό κάλυμμα από ανοξείδωτο πλέγμα για να αποτρέψει αποτελεσματικά το κεφάλι του χειριστή της δοκιμής να ακουμπήσει κατά λάθος τη βελόνα δοκιμής.

7. Ροή σταγόνων: το ροόμετρο είναι εξοπλισμένο με ρυθμιστική βαλβίδα, η οποία μπορεί να ρυθμιστεί χειροκίνητα και με ακρίβεια.

8. Ο πίνακας σταγόνων βροχής μπορεί να ανυψωθεί και να χαμηλώσει αυτόματα και το ακροφύσιο θα σταματήσει αυτόματα όταν απέχει 200 ​​mm από το υψηλότερο σημείο του ελεγχόμενου αντικειμένου (ανιχνεύεται από τον φωτοηλεκτρικό διακόπτη).

9. Έχει τη λειτουργία ξήρανσης με πεπιεσμένο αέρα.Μετά την ολοκλήρωση της δοκιμής, μπορεί να αφαιρεθεί η περίσσεια νερού στο κιβώτιο στάλαξης για να αποφευχθεί το μπλοκάρισμα της τρύπας λόγω μακροχρόνιας λίπανσης και απολέπισης.

10. Το στάδιο δείγματος χρησιμοποιεί έναν βηματικό κινητήρα και η ταχύτητα περιστροφής και η τυπική γωνία μπορούν να ρυθμιστούν με ακρίβεια στην οθόνη αφής.Το πρότυπο IPX1 απαιτεί ταχύτητα 1r/min.Μπορεί να ολοκληρώσει αυτόματα τις απαιτήσεις δοκιμής γωνίας IPX2: βροχή στάγδην τεσσάρων θέσεων για 2,5 λεπτά αντίστοιχα.

11. Το πικάπ είναι εξοπλισμένο με πρίζα δείγματος (AC220,10A).Ο χρόνος ενεργοποίησης και απενεργοποίησης του δείγματος ισχύος μπορεί να ελεγχθεί μέσω του προγράμματος: απενεργοποίηση (0-999 λεπτά) - ενεργοποίηση (0-999 λεπτά) - απενεργοποίηση (0-999 λεπτά), το οποίο ισχύει για την ενεργοποίηση και απενεργοποίηση του δείγματος κατά τη διάρκεια της δοκιμής.

12. Τα εξαρτήματα ελέγχου πυρήνα είναι οθόνη αφής 7 ιντσών + Panasonic PLC.Τα ηλεκτρικά εξαρτήματα είναι εισαγόμενες μάρκες όπως LS και Omron.Η διαδικασία καλωδίωσης πρέπει να πληροί τις απαιτήσεις των εθνικών προτύπων, η διάταξη της ηλεκτρικής πλακέτας πρέπει να είναι λογική, η καλωδίωση να είναι σταθερή και τα σημάδια να είναι καθαρά.

13. Η βάση εξοπλισμού είναι εξοπλισμένη με 4 τροχούς φρένων με κινητή ταινία για άνετη κίνηση και στερέωση.

ΕΙΚΟΝΑ ΑΝΑΦΟΡΑΣ:

Πιστοποιητικό δοκιμής
