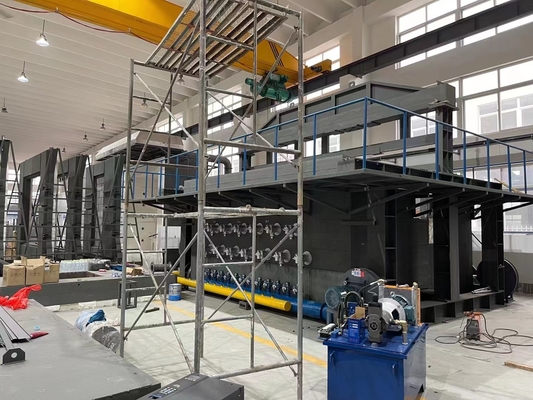

EN οριζόντιος φούρνος 1363-1 των BS δοκιμής αντίστασης πυρκαγιάς για τα φέροντα μέρη μη φορτίων

EN οριζόντιος φούρνος 1363-1 των BS για τη δοκιμή αντίστασης πυρκαγιάς για τα φέροντα μέρη μη-φορτίων

EN οριζόντιος φούρνος 1363-1 των BS για την οικοδόμηση των συστατικών

I.Scope της εφαρμογής:

Εφαρμόσιμος σε όλους τους τύπους αλεξίπυρων επιστρωμάτων χάλυβα για την εσωτερική και υπαίθρια χρήση στα κτήρια (δομές) για να καθορίσει τα χαρακτηριστικά αντίστασης πυρκαγιάς τους υπό τους τυποποιημένους όρους πυρκαγιάς.

ΙΙ. πρότυπα:

2.1 συμμορφωθείτε με το EN 1364-2 των BS: δοκιμή αντίστασης πυρκαγιάς του 2018 «για τα φέροντα μέρη μη-φορτίων των ανώτατων ορίων. Μέρος 2» πρότυπα δοκιμής.

2.2 προσαρμοστείτε στο EN 1365-2 των BS: δοκιμή αντίστασης πυρκαγιάς του 2012 «για το φέρον μέρος 2 μερών φορτίων: τα πατώματα και οι στέγες» εξετάζουν τα πρότυπα.

2.3 προσαρμοστείτε στις δοκιμή αντίστασης πυρκαγιάς των BS EN 13653:2000 «του μεταφέροντος μέρους 3 στοιχείων: Πρότυπα δοκιμής ακτίνων».

2.4 στις δοκιμή αντίστασης πυρκαγιάς των BS EN 13654:1999 «για το μεταφέρον μέρος 4 στοιχείων: Πρότυπα δοκιμής στηλών».

2.5 προσαρμοστείτε στις δοκιμή μέρος 1 δοκιμών αντίστασης πυρκαγιάς των BS πρότυπα EN 13631:2020 «: Γενικά πρότυπα».

2.6 σύμφωνα με το τυποποιημένο EN 1366-6 των BS δοκιμής: δοκιμή αντίστασης πυρκαγιάς του 2004 «των βοηθητικών εγκαταστάσεων. Αυξημένη πρόσβαση και κοίλα πατώματα».

2.6 συμμόρφωση με το τυποποιημένο EN 133811:2020 «μέθοδοι των BS δοκιμής για τη δράση αντίστασης πυρκαγιάς του δομικού μέρους Ι στοιχείων μέθοδοι για την προστασία των οριζόντιων δομικών στοιχείων».

2.7 συμμόρφωση με το τυποποιημένο EN 13381-3 των BS: μέθοδοι δοκιμής του 2015 «για τη δράση πυρκαγιά-αντίστασης του δομικού μέρους ΙΙΙ στοιχείων μέθοδοι για την προστασία των συγκεκριμένων δομικών στοιχείων

2.8 συμμόρφωση με το τυποποιημένο EN 13381-5 των BS: μέθοδοι δοκιμής του 2014 «για την αντίσταση πυρκαγιάς των δομικών στοιχείων Part V. Methods για την προστασία των συνελεύσεων πιάτων σκυροδέματος/πίεσης

2.9 συμμόρφωση στις μέθοδοι δοκιμής των BS EN 133816:2012 «για την αντίσταση πυρκαγιάς του δομικού μέρους VI στοιχείων: Οι μέθοδοι για την προστασία του κοίλου χάλυβα διοχετεύουν με σωλήνες τις συγκεκριμένες στήλες

2.10 συμμόρφωση με bs476-20: 1987 «δοκιμή πυρκαγιάς των οικοδομικών υλικών και των δομών. Μέρος 20: Γενικές αρχές των μεθόδων για την αντίσταση πυρκαγιάς της οικοδόμησης των στοιχείων

2.11 συμμόρφωση με BS476-21: 1987 «δοκιμή καύσης των οικοδομικών υλικών και των δομών. Μέρος 21: Μέθοδος την αντίσταση πυρκαγιάς των μεταφερόντων μελών

2.12 συμμορφωθείτε με BS476-22: 1987 «δοκιμή καύσης των οικοδομικών υλικών και των δομών. Προσδιορισμός της αντίστασης πυρκαγιάς της μη-φορτίο-συμπεριφοράς των μελών».

2.13 συμμορφωθείτε με BS476-23: 1987 «δοκιμή καύσης των οικοδομικών υλικών και των δομών. Μέρος 23: Μέθοδος για τον προσδιορισμό της αντίστασης πυρκαγιάς των συστατικών στη δομή

ΙΙΙ. οριζόντια κύρια πλεονεκτήματα φούρνων:

3.1 ένας φούρνος μπορεί να χρησιμοποιηθεί για πολλαπλάσιους λόγους και μπορεί να είναι συμβατός με τα πολλαπλάσια πρότυπα.

3.2 υιοθετήστε τη μεγάλης ακρίβειας κάρτα αποκτήσεων για να συλλέξετε τα στοιχεία των διάφορων πτυχών όπως το ποσοστό θερμοκρασίας, πίεσης και ροής κάθε δρόμου, και να αναλύσετε, να επεξεργαστείτε και

ο έλεγχος, που παράγουν τη σε πραγματικό χρόνο αναπαραγωγή των πραγματικών πληροφοριών κατά την διάρκεια της καύσης, και τα αποτελέσματα προέρχονται άμεσα από την ανάλυση και τον προσδιορισμό του μικροϋπολογιστή ολόκληρη η μηχανή υιοθετεί όλες τις υψηλής ποιότητας συσκευές για να εξασφαλίσει ότι το σύστημα είναι υψηλού - ποιότητα, λειτουργία υψηλής ταχύτητας και προηγμένος.

3.3 υιοθετήστε τη μεγάλης ακρίβειας ενότητα καρτών + πολυ-κυκλωμάτων αποκτήσεων + οι PLC + τον υπολογιστή, και εφαρμόστε τον τρόπο αυτόματου ελέγχου PID, με την άριστες σταθερότητα, την επανάληψη και τη δυνατότητα αναπαραγωγής.

3.4 υιοθετώντας την άποψη διεπαφών και εργαστηρίων λειτουργίας Windών XP, ένα ειδικό λογισμικό ανάπτυξης για το σφαιρικό εξοπλισμό ακρίβειας, το ύφος διεπαφών είναι φρέσκο, όμορφο και απλό. Κατά τη διάρκεια της δοκιμής, τα αποτελέσματα μέτρησης επιδεικνύονται σε πραγματικό - ο χρόνος και η τέλεια καμπύλη σύρονται δυναμικά, και τα στοιχεία μπορούν να σωθούν, να διαβαστούν και να τυπωθούν - έξω μόνιμα. Με την υψηλή νοημοσύνη, τα καθοδηγημένα χαρακτηριστικά γνωρίσματα λειτουργίας επιλογών εύκολων και διαισθητικών, έτσι ώστε τα αποτελέσματα της δοκιμής είναι ακριβέστερα.

3.5 η ζωή του σχεδίου του φούρνου είναι περισσότερο από 20 έτη, και ο φούρνος χτίζεται με την αμερικανική τεχνολογία GOVMARK (Gomak). Δομή πέντε-στρώματος, όταν η εσωτερική θερμοκρασία 1300 ℃ στρώματος, η εξωτερική θερμοκρασία στρώματος είναι θερμοκρασία δωματίου μακριά ζωή υπηρεσιών, το υλικό μόνωσης του εσωτερικού στρώματος (που φορά τα μέρη) είναι εύκολο να αντικατασταθεί.

3.6 πολλαπλάσια συστήματα προστασίας ασφάλειας συμπεριλαμβανομένης της θερμικής προστασίας αεραγωγών, της προστασίας απελευθέρωσης πίεσης, της προστασίας διαρροής, της ανίχνευσης διαρροών αερίου, της προστασίας ασφάλειας γραμμών αερίου, της προστασίας ασφάλειας καυστήρων και άλλων εγκαταστάσεων ασφάλειας για να ενισχύσει τον παράγοντα ασφάλειας σε όλες τις πτυχές.

3.7 ο υψηλής θερμοκρασίας ζεστός αέρας που εξάγεται από το φούρνο είναι water-cooled και αερόψυκτος, και το νερό χρησιμοποιεί το κυκλοφορώντας νερό, το οποίο βελτιώνει τη διατήρηση της ενέργειας.

IV το οριζόντιο σχέδιο εφαρμοσμένης μηχανικής Furance δομικό του φούρνου βλέπει το σχήμα 4

4.1 κατασκευή φούρνων: Ο φούρνος σχεδιάζεται για να διαρκέσει για περισσότερο από 15 έτη, και ο φούρνος χτίζεται χρησιμοποιώντας την τεχνολογία GOVMARK (Gomak) από τις ΗΠΑ. Η δομή πέντε-στρώματος, όταν το εσωτερικό στρώμα είναι 1300°C, η θερμοκρασία του εξωτερικού στρώματος είναι θερμοκρασία δωματίου μακριά ζωή υπηρεσιών, το υλικό μόνωσης (που φορά τα μέρη) του εσωτερικού στρώματος είναι εύκολο να αντικατασταθεί. Η δομή πέντε-στρώματος, από το εξωτερικό μέσα, είναι η ακόλουθη: το πρώτο στρώμα είναι ένα πλαίσιο χάλυβα το δεύτερο στρώμα χτίζεται με τα κόκκινα τούβλα ως περιφέρεια το τρίτο στρώμα είναι πυρίμαχος υψηλής θερμοκρασίας αμίαντος το τέταρτο στρώμα είναι πυρίμαχα τούβλα το πέμπτο στρώμα περιέχει το πυρίμαχο υψηλής θερμοκρασίας βαμβάκι ζιρκονίου, με μια πυρίμαχη θερμοκρασία 1600°C.

4.2 υψηλής θερμοκρασίας ανθεκτικά υλικά.

4.2.1 πυρίμαχα τούβλα: η θερμοκρασία χρήσης για την αντίσταση 1750 ℃, μακροπρόθεσμη υψηλής θερμοκρασίας αντίσταση 1600 ℃, φαινόμενο ειδικό βάρος 1.0g/cm3, συμπιεστική δύναμη υψηλότερης θερμοκρασίας θερμοκρασίας δωματίου υψηλότερη από 3.2MPa, 1400 ℃ η αλλαγή γραμμών 0,5%, θερμική αγωγιμότητα καλύτερα από 0.4W/m - Κ.

4.2.2 βιομηχανικός πυρίμαχος σύνδεσμος για τη σύνδεση: θερμοκρασία 1400℃ χρήσης.

4.2.3 υψηλής θερμοκρασίας ανθεκτικό βαμβάκι φούρνων: χρησιμοποιώντας ζιρκόνιο-περιέχοντας το πυρίμαχο υψηλής θερμοκρασίας βαμβάκι, πάχος 50mm, μια μακροπρόθεσμη πυρίμαχη θερμοκρασία 1600 ℃, βιομηχανικά υλικά μόνωσης κλιβάνων ειδικά.

4.3 υλικό για το πλαίσιο: η επιλογή σύμφωνα με το «βιομηχανικό εγχειρίδιο σχεδίου φούρνων» (τρίτη έκδοση), το κεφάλαιο 11 - δομικά μέρη για το φούρνο, παράγραφος 3 - επιλογή χάλυβα, το στυλοβάτη φούρνων, το δευτερεύοντα στυλοβάτη, την ακτίνα ποδιών αψίδων, την εγκάρσια δοκό δύναμης και τη ράβδο δεσμών, κ.λπ. επιλέγει το χάλυβα q235-α, το εξωτερικό πιάτο χάλυβα τοίχων φούρνων επιλέγει το χάλυβα q215-α. Υλικό χάλυβα φούρνων: περισσότερο από Q235 πιάτο χάλυβα φούρνων: πάχος ≥ 3mm. οριζόντιο φούρνων πλαίσιο χάλυβα σωμάτων υλικό χρησιμοποιώντας, αναπληρώσιμο.

4.4 μέγεθος φούρνων: 3000mm (W)*3000mm (H)*1500mm (δ).

4.5 δομή χάλυβα φούρνων και αντιδιαβρωτική επεξεργασία σωλήνων: χρησιμοποίηση τριών στρωμάτων του επιστρώματος, όλο το υψηλής θερμοκρασίας ανθεκτικό αντιδιαβρωτικό επίστρωμα, το εξωτερικό στρώμα μαύρος και γκρίζος.
