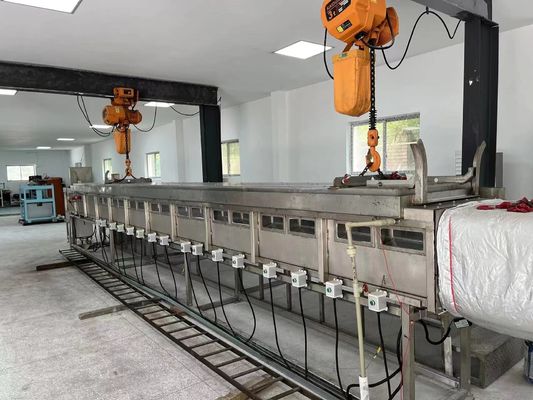

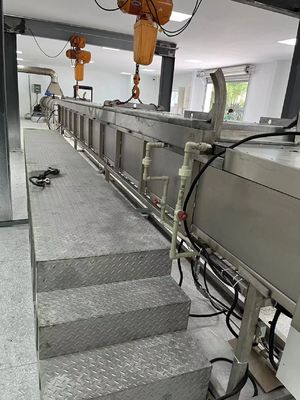

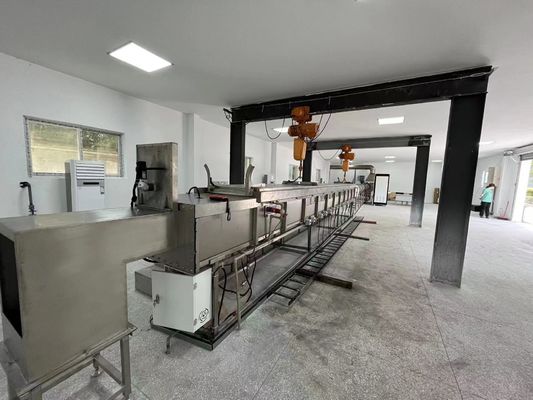

Αίθουσα φούρνων σηράγγων ASTM E84 Steiner για το κάψιμο επιφάνειας των οικοδομικών υλικών

Αίθουσα φούρνων σηράγγων ASTM E84 Steiner για τα χαρακτηριστικά καψίματος επιφάνειας των οικοδομικών υλικών

Σχέδιο που παραπέμπεται στα κάτωθι πρότυπα

ASTM E84: Τυποποιημένη μέθοδος δοκιμής για τα χαρακτηριστικά καψίματος επιφάνειας των οικοδομικών υλικών.

Πρόταση σχεδίου αιθουσών φούρνων σηράγγων Steiner

2.1 περίληψη

Αυτή η τεχνική λύση για την αίθουσα φούρνων σηράγγων Steiner είναι βασισμένη στην ολοκλήρωση της ενοργάνωσης και της ηλεκτρικής ενέργειας, και χρησιμοποιεί το προηγμένο πολλών χρήσεων σύστημα ελέγχου OMRON για να συνδυάσει την ακολουθία ανάφλεξης, την ασφάλεια καύσης, την ηλεκτρική ενδασφάλιση, τον αυτόματο έλεγχο θερμοκρασίας, τη χειρωνακτική ρύθμιση, το συναγερμό ελέγχου, και την απόκτηση στοιχείων/την επικοινωνία σε μια. Το σύστημα ελέγχου θερμοκρασίας και πίεσης φούρνων χρησιμοποιεί το σύστημα ελέγχου που αποτελείται από τον ελεγκτή + Advantech OMRON + οπτικό βασικό λογισμικό για τον αυτόματο έλεγχο και on-line την παρακολούθηση. Ο ανώτερος σταθμός λειτουργίας Advantech υπολογιστών λειτουργεί και ελέγχει τις απαραίτητες παραμέτρους διαδικασίας του φούρνου. Έχει την αποθήκευση, την επιθεώρηση και την εκτύπωση στοιχείων. , Και άλλες λειτουργίες. Συγχρόνως, σύμφωνα με τις απαιτήσεις των προτύπων UL910/NFPA262, ένα αφιερωμένο δωμάτιο δοκιμής καύσης μπορεί να είναι οργάνωση για τη δοκιμή καύσης, αυτό το δωμάτιο δοκιμής καύσης απομονώνει αποτελεσματικά το Steiner που ο οριζόντιος φούρνος σηράγγων, εγκαθιστά την πυκνότητα καπνού μετρώντας το τέλος σε ένα σκοτεινό δωμάτιο, αποφεύγει την παρέμβαση από το εξωτερικό φως Η περιοχή δοκιμής εγκαυμάτων, υιοθετεί την ανεξάρτητη μέθοδο σχεδίου, σύμφωνα με την τυποποιημένη απαίτηση, πρέπει να παρέχει την ελεύθερη ροή αέρος. Επομένως, κατά τη διάρκεια της ολόκληρης δοκιμής, κρατήστε το δωμάτιο διά την ελεγχόμενη πίεση αέρα 0-12 PA (όγκος νερού 0-0.05 ιντσών) υψηλότερου από η περιβάλλουσα πίεση αέρα., η θερμοκρασία διατηρείται σε 18,3 ° γ-26,7 ° Γ (65 ° φ-80 ° Φ) και μια σχετική υγρασία 45-60%.

2.1.1 όροι σχεδίου

 τύπος φούρνων: Οριζόντιος φούρνος σηράγγων Steiner

 κύριες διαστάσεις φούρνων: Μέγεθος 7620mm * 451mm * 305mm φούρνων

 ο αριθμός φούρνου καλύπτει: Οριζόντιος φούρνος σηράγγων Steiner: 1 κάλυψη φούρνων

 θερμοκρασία εργασίας φούρνων: μέχρι 600 ℃ (θερμοκρασία αερίου σωλήνων)

 καύσιμα: Μεθάνιο με μια αγνότητα τουλάχιστον 95%

 τροφοδοτήστε τη θερμαντική αξία: 3500btu/λίβρα

 πίεση καυσίμων: 0.4-0.5MPa

 πρότυπο καυστήρων: σε σχήμα υ διπλός καυστήρας 3/4 ίντσας

 εξαντλήστε τη θερμοκρασία του σωλήνα σωλήνων: <250>

 εξετάστε τη μέθοδο του δοκιμασμένου αντικειμένου: Οριζόντια ανώτατη ανύψωση συστατικών φούρνος-φούρνων

Όροι 15KVA, 380V/220V, 3 φάσεις σχεδίου. Σημειώσεις: Η τάση μπορεί να προσαρμοστεί.

2.1.2 δομικές παράμετροι

1.  δομή φούρνων: πυρίμαχο τούβλο + πιάτο ανοξείδωτου SUS304
2.  κατώτατη δομή φούρνων: πυρίμαχο τούβλο 229mm X 114.5mm X 64mm
3.  τύπος και ποσότητα καυστήρα: 1 σε σχήμα υ διπλός καυστήρας 3/4 ίντσα.
4.  καπνίστε τη μέθοδο εξάτμισης: μηχανική εξάτμιση καπνού + κρύος αέρας που αναμιγνύει στον πίσω τοίχο
5. Ανοίγοντας μέθοδος πορτών φούρνων: Οριζόντιες συστατικών φούρνος-ανελκυστήρων ανύψωση και μετάφραση (πελάτης που χτίζεται ανώτατες)
6. Διάγραμμα φούρνων

2.1.4 σκοπός:

Η αίθουσα φούρνων σηράγγων Steiner χρησιμοποιείται για τη δοκιμή ASTM E84 των οικοδομικών υλικών.

2.1.5 αρχές σχεδίου

Υιοθετήστε τις αρχές της προηγμένης τεχνολογίας, της αξιοπιστίας, της ασφάλειας, και της οικονομικής ορθολογιστικής ικανότητας

2.2 δομή φούρνων

2.2.1 φούρνος Shell

Η δομή χάλυβα φούρνων αποτελείται από τον τετραγωνικό σωλήνα/το ορθογώνια τέλος σωλήνων, την πλευρά κατακόρυφα και το πιάτο χάλυβα σωμάτων φούρνων. Μετά από να ενωθεί στενά με υψηλής αντοχής, διαμορφώνει ένα στερεό σύνολο, το οποίο μπορεί να χρησιμοποιηθεί χωρίς παραμόρφωση για πολύ καιρό.

Πιάτο χάλυβα σωμάτων φούρνων: SUS304, δ=3mm

Πλαίσιο φούρνων: Q235-α, τετραγωνικός σωλήνας/ορθογώνιος σωλήνας

Εγκάρσιοι φραγμοί φούρνων: Q235-α, τετραγωνικός ορθογώνιος σωλήνας σωλήνων

Παράθυρο: Γυαλί χαλαζία και μετριασμένος συνδυασμός στρώματος γυαλιού διπλός, δ=3mm, 70mm±6mm×280mm±38mm

Το παραθυρόφυλλο παρέχει ένα 74~78mmopening υψηλό από το επίπεδο πατωμάτων της αίθουσας. Το παραθυρόφυλλο μπορεί να ρυθμιστεί.

Ο καυστήρας είναι τοποθετημένο το 1372 ±10mm από τον κολπίσκο αέρα. ο λιμένας ταχύτητας αέρα είναι 381±5mm από τον κολπίσκο αέρα.

θέσεις των θερμοηλεκτρικών ζευγών

1. Ένα θερμοηλεκτρικό ζεύγος AWG 18 βρίσκεται στα 7000±10mm από το λιμένα καυστήρων (που εκτίθεται στον αέρα)
2. Ένα θερμοηλεκτρικό ζεύγος AWG 18 βρίσκεται στα 3960±10mm από το λιμένα καυστήρων (που ενσωματώνεται κάτω από το πάτωμα)

Ένα θερμοηλεκτρικό ζεύγος AWG 18 βρίσκεται στα 7090±10mm από το λιμένα καυστήρων (που ενσωματώνεται κάτω από το πάτωμα).

Οι προεξοχές κατασκευάζονται από το χάλυβα q235-α, με δροσισμένη τη νερό συσκευή.

2.2.2 υλικά αντίστασης φούρνων

Η τεκτονική φούρνων δοκιμής αποτελείται από τα πυρίμαχα τούβλα, συγχρόνως, προκειμένου να παρασχεθεί η αναταραχή αέρα που απαιτείται κατά τη διάρκεια της διαδικασίας καύσης, που λαμβάνεται με την τοποθέτηση του έξι 229mm μακριού Χ 114.5mm ευρύ Χ 64mm πυκνά ανθεκτικά στη θερμότητα πυρίμαχα τούβλα (μακροχρόνια κάθετη γραμμή του τοίχου και μακροχρόνια παράλληλη γραμμή 114.5mm). Σύμφωνα με τη μετρημένη κεντρική γραμμή καυστήρων στην κεντρική γραμμή πυρίμαχου τούβλου, τα πυρίμαχα τούβλα κοντά στο παράθυρο (χωρίς παρεμπόδιση των παραθύρων) 1.98m±152mm, 3.96m±152mm και 5.79±152mm, η απόσταση μιας άλλης πλευράς είναι 1.37m±152mm, 2.90m±152mm και 4.88m±152mm.

Η αντίσταση υψηλότερης θερμοκρασίας: 1427℃ (2600℉)

Φαινόμενο ειδικό βάρος: 0.77±0.046g/cm3

Θερμική αγωγιμότητα στη μέση θερμοκρασία:

260℃ (500℉) 0.23W/m·℃

538℃ (1000℉) 0,27 W/m·℃

815℃ (1500℉) 0,32 W/m·℃

1093℃ (1500℉) 0,37 W/m·℃

2.2.3 πόρτα φούρνων και πιέζοντας μηχανισμός

Πόρτα φούρνων λειτουργίας επάνω από το σώμα φούρνων, ως σφραγίζοντας συσκευή για το σώμα φούρνων. Αποτελεσμένος από το μέταλλο και τους ανόργανους μονωτές, μονωτές που αποτελούνται από τους ανόργανους μονωτές, 51mm ± 6mm πυκνά ανόργανο υλικό μονωτών

Η οριζόντια πόρτα φούρνων ενώνεται στενά από το χάλυβα τμημάτων, κάθετη μέθοδος ανύψωσης μόνος-βάρους χρήσης σε συμπαγή, για να παρατηρήσει τον όρο του φούρνου, παράθυρα παρατήρησης που εγκαθίστανται και στις δύο πλευρές του τοίχου φούρνων, για να πάρει μια αποτελεσματική σφραγίδα, πράξεις αποτελεσματικές νερού σφραγίδων ως σφραγίδα μεταξύ της πόρτας φούρνων και του σώματος φούρνων, χρησιμοποιώντας το νερό βρύσης δεδομένου ότι η πηγή νερού κυκλοφορίας μπορεί όχι μόνο να παρέχει μια σφραγίδα για την ποιοτική επιθεώρηση του σώματος φούρνων και της πόρτας φούρνων, αλλά και να πάρει μαζί τη θερμότητα κατά τη διάρκεια της δοκιμής καύσης και να προστατεύσει αποτελεσματικά το σώμα φούρνων.

Το εργαστήριο πρέπει να παρέχει το γερανό για να ανυψώσει το καπάκι.

Μέγιστη αποτελεσματική θερμοκρασία χρήσης μέχρι 1050℃

Πυκνότητα: 335±5kg/m3

Θερμική αγωγιμότητα: 0.085W/το mK@400 ℃

Διάσταση 7620±50mm*451±5mm*305±5mm
