Εισαγωγή προϊόντων

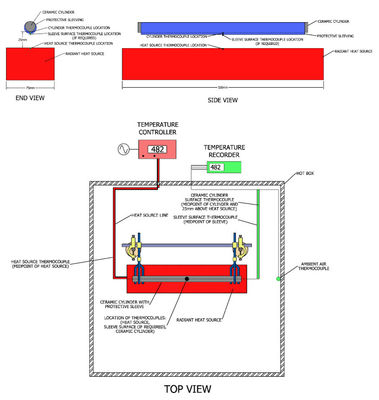

Αυτή η δοκιμή πάγκων πρέπει να επιτρέψει στα μέτρα την αντίσταση στη ροή ακτινοβόλου θερμότητας της μόνωσης των υλικών στο μανίκι, τη σωλήνωση ή την ταινία. Η αποτελεσματικότητα του μανικιού καθορίζεται με τη μέτρηση της διαφοράς θερμοκρασίας ενός μαύρου κεραμικού κυλίνδρου και με και χωρίς προστατευτικό μανίκι.

Σύνθεση

Καυτό κιβώτιο (παράρτημα 2)

Εσωτερικές διαστάσεις του X.500 χιλ. X.500 500.

Δομή σχεδιαγράμματος αργιλίου με τη μονωμένη επιτροπή (ανοξείδωτο + μόνωση + ανοξείδωτο), στο κατώτατο σημείο και τις πλευρές.

Ένα ανοίγοντας και κλείνοντας σύστημα πρέπει να παρασχεθεί στο τοπ πρόσωπο.

Μια πόρτα με μια παραφωτίδα πρόκειται να παρασχεθεί στο μπροστινό πρόσωπο.

Τα πόδια πρόκειται επίσης να παρασχεθούν, δύο επιλογές: πόδια 2-10 εκατ. που τοποθετούνται σε έναν πίνακα ή πόδια 50-80 εκατ. που τοποθετούνται στο έδαφος

Πηγή ακτινοβόλου θερμότητας (παράρτημα 3)

Ακτινοβόλο «Itech» (712400) 1500W ήδη διαθέσιμο σε GREMTEK - παρέχετε ένα περίβλημα για να κρατήσετε τον ακτινοβόλο και να μονώσετε το πίσω πρόσωπο - κανονισμός μέσω ενός ανέπαφου αισθητήρα στο κέντρο του ακτινοβόλου (KEYENCE πόδια-H50 - παράρτημα 4)

Θερμοηλεκτρικό ζεύγος Κ (παράρτημα 4)

Έλεγχος θερμοηλεκτρικών ζευγών Κ-τύπων με το προφανές ζεύγος - SV2000.

Αρσενική μικροσκοπική λήξη συνδετήρων Compensed.

Ρυθμιστής/όργανο καταγραφής ή σύστημα αυτοματοποίησης

Ο ρυθμιστής πρέπει να επιτρέψει τον κανονισμό θερμοκρασίας σχετικά με την επιφάνεια της πηγής θερμότητας.

Ο κανονισμός πρέπει να γίνει μέσω του ανέπαφου θερμοηλεκτρικού ζεύγους (όπως Keyence πόδια-H50K - παράρτημα 4).

Το όργανο καταγραφής ή το σύστημα αυτοματοποίησης πρέπει να αποθηκεύσει όλες τις μετρήσεις θερμοκρασίας (πηγές και θερμοηλεκτρικά ζεύγη Κ-τύπων).

Αυτά τα στοιχεία πρέπει να είναι εύκολα ανακτήσιμα από οποιοδήποτε PC που συνδέεται με το δίκτυο. Η εξαγωγή στοιχείων μπορεί να υποβληθεί σε επεξεργασία μέσω του Excel.

Το όργανο καταγραφής ή το σύστημα αυτοματοποίησης πρέπει να επιτρέψει να καθορίσει:

Ποιο θερμοηλεκτρικό ζεύγος ελέγχει την πηγή θερμότητας η συχνότητα καταγραφής (παράδειγμα: θερμοκρασία καταγραφής κάθε 1 ή 5 δευτερόλεπτα).

Έναρξη αρχείων και χρόνος τελών (ει δυνατόν)

Προσθέστε τα σχόλια (ει δυνατόν)

Καθορίστε ένα όνομα για τα συνδεδεμένα θερμοηλεκτρικά ζεύγη (ει δυνατόν)

Ικανά να καταγράψουν μέχρι 12 Κ-τύπο τα θερμοηλεκτρικά ζεύγη με το MMK συνδέουν για τους μικροσκοπικούς συνδετήρες (παράρτημα 4)

Υποστήριξη κυλίνδρων

Αυτό πρέπει να είναι σε θέση να κρατήσει σταθερά τον κύλινδρο στις άκρες του παράλληλες σε αυτό ακτινοβόλο σύμφωνα με τις διαφορετικές διαμέτρους.

Η αποσύνθεση κυλίνδρων πρέπει να είναι εύκολο να συνεχιστεί με την αντικατάστασή της (εξεταστικός με ή χωρίς προστασία).

Η απόσταση μεταξύ του ακτινοβόλου προσώπου και της ακτινοβόλου επιφάνειας πρέπει να είναι εύκολα διευθετήσιμη από 5 έως 100 χιλ.

Το τοποθετώντας σύστημα πρέπει να είναι σε θέση σε προσαρμόσιμο να χρησιμοποιήσει άλλες υποστηρίξεις από τους κυλίνδρους. Παραδείγματος χάριν: πιάτα, μέρη πελατών,…

Αυτό το τοποθετώντας σύστημα πρέπει να είναι σε θέση να προσαρμοστεί στις υποστηρίξεις χρήσης εκτός από τους κυλίνδρους. Π.χ. πιάτο, μέρη πελατών, κ.λπ.
