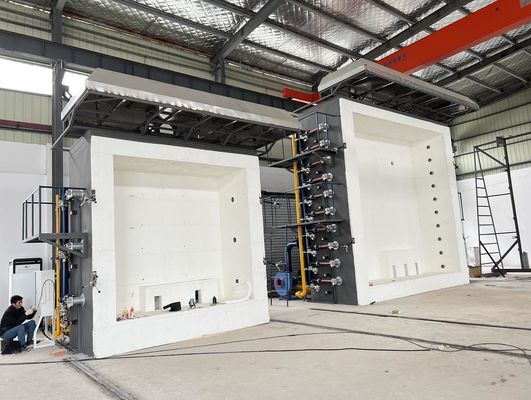

Κάθετος φούρνος 20-40℃ 20-80% RH αιθουσών 1000w υψηλής θερμοκρασίας

Υψηλής θερμοκρασίας κάθετος φούρνος

Ι. πεδίο της εφαρμογής:

1.1 εφαρμόσιμος στη δοκιμή αντίστασης πυρκαγιάς των πορτών και των συνελεύσεων παραθυρόφυλλων που εγκαθίστανται στις ενάρξεις της κατακορύφου που χωρίζουν τα στοιχεία όπως οι αρθρωμένες πόρτες, πόρτες άξονα, οριζόντιες συρόμενες πόρτες, κάθετες συρόμενες πόρτες, (συμπεριλαμβανομένων των συρόμενων πορτών συνδέσεων και των τμηματικών πορτών), κυλώντας πόρτες, άλλη ολίσθηση, που διπλώνουν τις πόρτες, πόρτες χτυπημάτων, επιτροπές που μπορούν να κινηθούν στον τοίχο, κ.λπ., καθώς επίσης και η δοκιμή αντίστασης πυρκαγιάς της οικοδόμησης των πορτών με τις πόρτες χωρίς τις πόρτες και παραθυρόφυλλα.

ΙΙ. πρότυπα

2.1 συμμόρφωση με το τυποποιημένο EN 1364-1 των BS: 2015: «Δοκιμή αντίστασης πυρκαγιάς για το φέρον μέρος 1 μη-φορτίων: Τοίχοι

2.2 συμμόρφωση με το τυποποιημένο EN 1364-3 των BS: 2014: «Δοκιμή αντίστασης πυρκαγιάς για τους φέροντες τοίχους μη-φορτίων. Μέρος 1: Τοίχοι κουρτινών. Πλήρεις δομικές συνελεύσεις ακεραιότητας».

2.3 συμμόρφωση με το τυποποιημένο EN των BS 1364 - 4: δοκιμή αντίστασης πυρκαγιάς του 2014 «των φερόντων στοιχείων μη-φορτίων. Μέρος 4 τοίχος κουρτινών, συστατική διαμόρφωση

2.4 προσαρμοστείτε στις δοκιμή αντίστασης πυρκαγιάς των BS EN 13651:2012 «του φέροντος μέρους 1 τμημάτων φορτίων: Τοίχοι».

2.5 συμμόρφωση στις δοκιμή αντίστασης πυρκαγιάς των BS EN 13655:2004 «του μεταφέροντος μέρους 5 στοιχείων: μπαλκόνια και διαβάσεις πεζών

2.6 συμμόρφωση στις δοκιμή αντίστασης πυρκαγιάς των BS EN 13656:2004 «του φέροντος μέρους 6 στοιχείων φορτίων: σκαλοπάτια

2.7 συμμόρφωση στις δοκιμή αντίστασης πυρκαγιάς των BS EN 13662:2015 «του μέρους 2 εγκαταστάσεων υπηρεσιών διατάξεις απόσβεσης πυρκαγιάς

2.8 συμμόρφωση στις δοκιμή αντίστασης πυρκαγιάς των BS EN 13663:2009 «του μέρους 3 εγκαταστάσεων υπηρεσιών στεγανές σφραγίδες

2.9 συμμόρφωση στις δοκιμή αντίστασης πυρκαγιάς των BS EN 13665:2010 «του μέρους 5 εγκαταστάσεων υπηρεσιών βοηθητικοί μεταβάσεις και άξονες εξαερισμού

2.10 συμμόρφωση με τις BS EN 1634-1:2014+A1: 2018 «δοκιμή αντίστασης πυρκαγιάς του μέρους 1 συνελεύσεων πορτών και κουκουλών πυρκαγιά των πορτών και των κουκουλών

3.12 συμμόρφωση στις δοκιμή αντίστασης πυρκαγιάς των BS EN 16342:2008 «της οικοδόμησης των τμημάτων υλικού για τις πόρτες, τα παραθυρόφυλλα και τα λειτουργικά εξαρτήματα και το μέρος 2 παραθύρων συνελεύσεων

3.13 συμμόρφωση με το τυποποιημένο EN 1634-3 των BS: 2004 «δοκιμή αντίστασης πυρκαγιάς της πόρτας και του μέρους 3 τμημάτων λωρίδων πόρτες και λωρίδα καπνού».

3.14 συμμόρφωση με το EN 13381-2 των BS: μέθοδοι δοκιμής του 2014 «για τη συμβολή των συστατικών στην αντίσταση πυρκαγιάς. Προστασία των κάθετων δομών

3.15 συμμόρφωση στις πρότυπα μέθοδοι δοκιμής των BS EN 133814:2013 «για τη συμβολή των μελών στο μέρος 4 αντίστασης πυρκαγιάς παθητική προστασία των δομών χάλυβα

3.16 συμμόρφωση με το τυποποιημένο EN των BS 133817:2019) «Μέθοδοι δοκιμής για τη συμβολή των μελών στο μέρος 7 αντίστασης πυρκαγιάς προστασία που εφαρμόζεται στα μέλη ξυλείας

3.17 συμμόρφωση με το τυποποιημένο EN 13381-8 των BS: μέθοδοι δοκιμής του 2013 «για την αντίσταση πυρκαγιάς των μεθόδων προστασίας μελών για τα μέλη χάλυβα που εφαρμόζονται στα μέλη χάλυβα

3.18 συμμόρφωση με το τυποποιημένο EN 13381-9 των BS: μέθοδοι δοκιμής του 2015 «για τη συμβολή των μελών στην αντίσταση πυρκαγιάς. Εφαρμογή των συστημάτων πυροπροστασίας για τις ακτίνες χάλυβα με τις ενάρξεις Ιστού

3.19 προσαρμόζεται σε τυποποιημένο ASTM E119: 2012 «μέθοδοι δοκιμής πυρκαγιάς για τις δομές κτηρίου και τα υλικά

3.20 προσαρμόζεται σε τυποποιημένο UL 10B: 2008 πρότυπα για τη δοκιμή πυρκαγιάς των συνελεύσεων πορτών

3.21 συμμόρφωση με UL 10C: 2009 πρότυπα για τη δοκιμή πυρκαγιάς των συνελεύσεων πορτών διά τη θετική πίεση

ΙΙΙ. κύρια χαρακτηριστικά γνωρίσματα απόδοσης:

3.1 ένας φούρνος μπορεί να χρησιμοποιηθεί για πολλαπλάσιους λόγους και μπορεί να είναι συμβατός με τα πολλαπλάσια πρότυπα.

3.2 υιοθετήστε τη μεγάλης ακρίβειας κάρτα αποκτήσεων για να συλλέξετε τα στοιχεία των διάφορων πτυχών όπως το ποσοστό θερμοκρασίας, πίεσης και ροής κάθε δρόμου, και να αναλύσετε, να επεξεργαστείτε και ελέγχου από το μικροϋπολογιστή για να παραγάγει τη σε πραγματικό χρόνο αναπαραγωγή των πραγματικών πληροφοριών κατά την διάρκεια της καύσης, και να παραγάγετε άμεσα τα αποτελέσματα από την ανάλυση και τον προσδιορισμό μικροϋπολογιστών ολόκληρη η μηχανή υιοθετεί όλες τις υψηλής ποιότητας συσκευές για να εξασφαλίσει ότι το σύστημα είναι υψηλού - ποιότητα, λειτουργία υψηλής ταχύτητας και προηγμένος.

3.3 υιοθετήστε τη μεγάλης ακρίβειας ενότητα καρτών + πολυ-κυκλωμάτων αποκτήσεων + οι PLC + τον υπολογιστή, και εφαρμόστε τον τρόπο αυτόματου ελέγχου PID, με την άριστες σταθερότητα, την επανάληψη και τη δυνατότητα αναπαραγωγής.

3.4 υιοθετώντας τη διεπαφή και LabView λειτουργίας Windών XP, ένα ειδικό λογισμικό ανάπτυξης για το σφαιρικό εξοπλισμό ακρίβειας, το ύφος διεπαφών είναι φρέσκο, όμορφο και απλό. Κατά τη διάρκεια της δοκιμής, τα αποτελέσματα μέτρησης επιδεικνύονται σε πραγματικό - ο χρόνος και η τέλεια καμπύλη σύρονται δυναμικά, και τα στοιχεία μπορούν να σωθούν, να διαβαστούν και να τυπωθούν - έξω μόνιμα. Με την υψηλή νοημοσύνη, τα καθοδηγημένα χαρακτηριστικά γνωρίσματα λειτουργίας επιλογών εύκολων και διαισθητικών, έτσι ώστε τα αποτελέσματα της δοκιμής είναι ακριβέστερα.

3.5 η ζωή του σχεδίου του φούρνου είναι περισσότερο από 15 έτη, και ο φούρνος χτίζεται με την αμερικανική τεχνολογία GOVMARK (Gomak). Δομή πέντε-στρώματος, όταν η εσωτερική θερμοκρασία 1300 ℃ στρώματος, η εξωτερική θερμοκρασία στρώματος είναι θερμοκρασία δωματίου μακριά ζωή υπηρεσιών, το υλικό μόνωσης του εσωτερικού στρώματος (που φορά τα μέρη) είναι εύκολο να αντικατασταθεί.

3.6 πολλαπλάσια συστήματα προστασίας ασφάλειας συμπεριλαμβανομένης της θερμικής προστασίας αεραγωγών, της προστασίας απελευθέρωσης πίεσης, της προστασίας διαρροής, της ανίχνευσης διαρροών αερίου, της προστασίας ασφάλειας γραμμών αερίου, της προστασίας ασφάλειας καυστήρων και άλλων εγκαταστάσεων ασφάλειας για να ενισχύσει τον παράγοντα ασφάλειας σε όλες τις πτυχές.

3.7 ο υψηλής θερμοκρασίας ζεστός αέρας που εξάγεται από το φούρνο είναι water-cooled και αερόψυκτος, και το νερό χρησιμοποιεί το κυκλοφορώντας νερό, το οποίο βελτιώνει τη διατήρηση της ενέργειας.

IV. δομικό σχέδιο εφαρμοσμένης μηχανικής του φούρνου

4.1 κατασκευή φούρνων: Ο φούρνος σχεδιάζεται για να διαρκέσει για περισσότερο από 15 έτη, και ο φούρνος χτίζεται χρησιμοποιώντας την τεχνολογία GOVMARK (Gomak) από τις ΗΠΑ. Η δομή πέντε-στρώματος, όταν το εσωτερικό στρώμα είναι 1300°C, η θερμοκρασία του εξωτερικού στρώματος είναι θερμοκρασία δωματίου μακριά ζωή υπηρεσιών, το υλικό μόνωσης (που φορά τα μέρη) του εσωτερικού στρώματος είναι εύκολο να αντικατασταθεί. Η δομή πέντε-στρώματος, από το εξωτερικό μέσα, είναι η ακόλουθη: το πρώτο στρώμα είναι ένα πλαίσιο χάλυβα το δεύτερο στρώμα χτίζεται με τα κόκκινα τούβλα ως περιφέρεια το τρίτο στρώμα είναι πυρίμαχος υψηλής θερμοκρασίας αμίαντος το τέταρτο στρώμα είναι πυρίμαχα τούβλα το πέμπτο στρώμα περιέχει το πυρίμαχο υψηλής θερμοκρασίας βαμβάκι ζιρκονίου, με μια πυρίμαχη θερμοκρασία 1600°C.

4.2 υψηλής θερμοκρασίας ανθεκτικά υλικά.

4.2.1 πυρίμαχα τούβλα: η θερμοκρασία χρήσης για την αντίσταση 1750 ℃, μακροπρόθεσμη υψηλής θερμοκρασίας αντίσταση 1600 ℃, φαινόμενο ειδικό βάρος 1.0g/cm3, συμπιεστική δύναμη υψηλότερης θερμοκρασίας θερμοκρασίας δωματίου υψηλότερη από 3.2MPa, 1400 ℃ η αλλαγή γραμμών 0,5%, θερμική αγωγιμότητα καλύτερα από 0.4W/m - Κ.

4.2.2 βιομηχανικός πυρίμαχος σύνδεσμος για τη σύνδεση: θερμοκρασία 1400℃ χρήσης.

4.2.3 υψηλής θερμοκρασίας ανθεκτικό βαμβάκι φούρνων: χρησιμοποιώντας ζιρκόνιο-περιέχοντας το πυρίμαχο υψηλής θερμοκρασίας βαμβάκι, πάχος 50mm, μια μακροπρόθεσμη πυρίμαχη θερμοκρασία 1600 ℃, βιομηχανικά υλικά μόνωσης κλιβάνων ειδικά.

4.3 υλικό για το πλαίσιο: η επιλογή σύμφωνα με το «βιομηχανικό εγχειρίδιο σχεδίου φούρνων» (τρίτη έκδοση), το κεφάλαιο 11 - δομικά μέρη για το φούρνο, παράγραφος 3 - επιλογή χάλυβα, το στυλοβάτη φούρνων, το δευτερεύοντα στυλοβάτη, την ακτίνα ποδιών αψίδων, την εγκάρσια δοκό δύναμης και τη ράβδο δεσμών, κ.λπ. επιλέγει το χάλυβα q235-α, το εξωτερικό πιάτο χάλυβα τοίχων φούρνων επιλέγει το χάλυβα q215-α. Υλικό χάλυβα φούρνων: περισσότερο από Q235 πιάτο χάλυβα φούρνων: πάχος ≥ 3mm. οριζόντιο φούρνων πλαίσιο χάλυβα σωμάτων υλικό χρησιμοποιώντας, αναπληρώσιμο.

4.4 μέγεθος φούρνων: 3000mm (W)*3000mm (H)*1500mm (δ).

4.5 δομή χάλυβα φούρνων και αντιδιαβρωτική επεξεργασία σωλήνων: χρησιμοποίηση τριών στρωμάτων του επιστρώματος, όλο το υψηλής θερμοκρασίας ανθεκτικό αντιδιαβρωτικό επίστρωμα, το εξωτερικό στρώμα μαύρος και γκρίζος.
