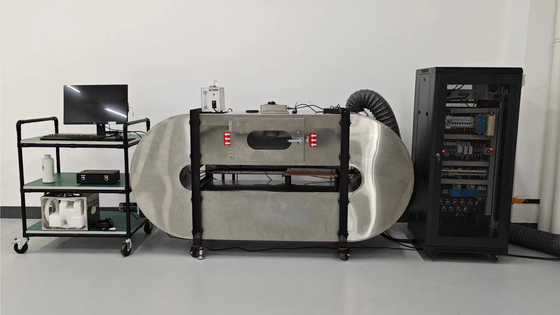

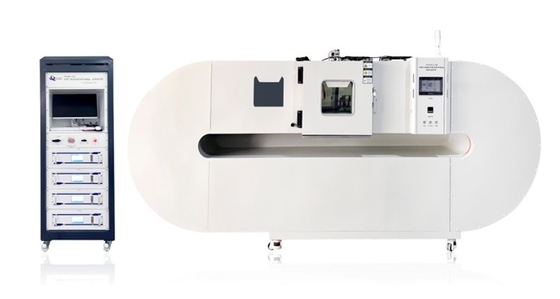

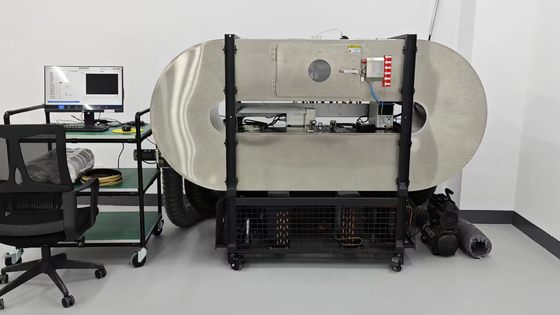

EN54-7/EN14604 Δοκιμαστική σήραγγα ανιχνευτή καπνού πυρός

Εισαγωγή του προϊόντος

Ι. Πεδίο εφαρμογής:

1.1 Εφαρμόζεται σε πολιτικά κτίρια που είναι εγκατεστημένα σύμφωνα με τη διασκορπισμένη ακτινοβολία,αρχή μεταδιδόμενου φωτός (φωτοηλεκτρική αρχή) λειτουργία του συναγερμού των ανεξάρτητων συναγερμών ανίχνευσης πυρκαγιάς με ανίχνευση καπνού, ανιχνευτές πυρκαγιάς με ανίχνευση καπνού σημειακού τύπου σε κάθε λειτουργική δοκιμή.

1.2 Στοιχεία δοκιμής:

1.2.1 Δοκιμή κατώτατης απόκρισης

1.2.2 Δοκιμή λειτουργίας

1.2.3 Δοκιμή αντιστροφής πολικότητας

1.2.4 Δοκιμή ενεργοποίησης

1.2.5 Δοκιμή επαναληψιμότητας·

1.2.6 Δοκιμή προσανατολισμού

1.2.7 Δοκιμή συνέπειας·

1.2.8 Δοκιμή ροής αέρα·

1.2.9 Δοκιμή φωτισμού περιβάλλοντος·

1.2.10 Δοκιμή υψηλής θερμοκρασίας

ΙΙ πρότυπο

2.1 συμμορφώνονται με το πρότυπο EN54-7"ανιχνευτές καπνού τύπου σημείων": EN14604

III τα κύρια τεχνικά χαρακτηριστικά:

3.1 Δαχτυλιδίτικο κιβώτιο: αρθρωτή σχεδίαση, με προτρύπα αισθητήρα, αποκλειστική διεπαφή πλαισίου πλέγματος παραγωγής, με χώρο αναβάθμισης και επέκτασης.

3.2 Μέρος ελέγχου: αναπτύχθηκε από το λογισμικό ανάπτυξης GXWORKS2 και GOOLMAYHMI, με σαφή και απλή διεπαφή, μπορεί να εντοπίζει αυτόματα συναγερμό, αλλαγή αέρα, καταγραφή, αυτόματη περιστροφή γωνίας,αλλαγή ταχύτητας του ανέμου, κλπ. και να εμφανίζουν τις παραμέτρους δοκιμής, όπως ταχύτητα ανέμου, θερμοκρασία, συγκέντρωση και ρυθμός αύξησης του καπνού·

3.3 Οπτικό πυκνόμετρο: ανακλαστικό, σχεδιασμός απομόνωσης από δονήσεις, αυτόματη μηδενική διόρθωση, αυτόματη διόρθωση της απόκλισης της μέτρησης της ρύπανσης από καπνό.

3.4 Καπνός δοκιμής: χρήση γεννήτριας υγρών αερολυμάτων παραφίνης. Ενιαία κατανομή μεγέθους σωματιδίων, σταθερή παραγωγή καπνού, μεγέθος σωματιδίων που αντιπροσωπεύει περισσότερο από το 90% του αριθμού σωματιδίων καπνού.Αυτόματη παραγωγή καπνού, κλειστό κύκλο ελέγχου του ρυθμού ανόδου του καπνού από τον ελεγκτικό ξενιστή, απομακρύνει αυτόματα τον εναπομείναντα καπνό από τον αγωγό·

3.5 Κουτί εισαγωγής κυκλικού ανέμου, αναμειγνύματος καπνού και θέρμανσης: έξι ανεμιστήρες κυκλικής κυκλοφορίας, ανεμιστήρας με έλεγχο PWM, διπλάσιο πίνακα αναμειγνύματος καπνού, θερμαντική ράβδος ελέγχου SCR·

3.6 Μηχανοκίνητη πλάκα ανύψωσης: ελεγχόμενη από σερβοκινητήρα, η οποία ελέγχει αυτόματα τον αζιμούθο της πλάκας ανύψωσης εγκατάστασης καπνού, η οποία ρυθμίζεται με πλάκα προσαρμογής.

3.7 Μέρος ανταλλαγής καπνού καυσαερίων και αέρα: ελεγχόμενο από ανεμιστήρα υψηλής ροής, με βαλβίδα ελέγχου ελεγχόμενη με την εκτέλεση προγράμματος υπολογιστή.

3.8 Σύστημα εισαγωγής αέρα: υιοθέτηση πολυεπίπεδου φίλτρου για τη διασφάλιση της εισαγωγής καθαρού αέρα στο κουτί καπνού.

IV. Βασικές τεχνικές παραμέτρους:

4.1 Σύνθεση του οργάνου: αποτελείται από δακτυλιοειδές κουτί, συσκευή παραγωγής καπνού, περιοχή δοκιμής, μέτρηση συγκέντρωσης καπνού, μέρος ρύθμισης της ροής αέρα και μέρος μέτρησης.

4.2 Πλαίσιο δοκιμής:

4.2.1 Σύσταση: αποτελείται από την περιοχή δοκιμής, τον μηχανοκίνητο δίσκο ανύψωσης, το τμήμα εξάτμισης καπνού και ανταλλαγής αέρα, το τμήμα εισόδου αέρα και το τμήμα μέτρησης.

4.2.2 Διαμόρφωση: δομή κλειστού κυκλώματος ερμητικού κιβωτίου. Το κιβώτιο αποτελείται από τρία στρώματα, το εσωτερικό στρώμα είναι από φύλλο αλουμινίου, το μεσαίο από στρώμα μόνωσης από καουτσούκ-πλαστικό,και το εξωτερικό κέλυφος είναι υψηλής θερμοκρασίας ηλεκτροστατική μπογιά για ψήσιμο.

4.2.3 Προδιαγραφή: η περιοχή δοκιμής είναι 425mm*425mm*1100mm.

4.2.4 Ταχύτητα ροής αέρα: 0,8m/s±0,1m/s, 0,2m/s±0,04m/s, 1,0m/s±0,2m/s.

4.3 Συσκευή παραγωγής καπνού:

4.3.1 Ο καπνός δοκιμής: με τη χρήση γεννήτριας υγρών αερολυμάτων παραφίνης.

4.3.2 μέγεθος σωματιδίων: 0,2 μm έως 1,0 μm, αντιπροσωπεύοντας περισσότερο από 90% του αριθμού των σωματιδίων καπνού·

4.3.3 Καλή αναπαραγωγικότητα και σταθερότητα της κατανομής μεγέθους σωματιδίων·

4.3.4 Δοκιμαστική ταχύτητα έγχυσης καπνού στο κουτί καπνού: φωτοηλεκτρικός ανιχνευτής (τιμή m): 0,015dBm-1 min-1≤Δm/Δt≤0,1dBm-1min-1·

4.3.5 Σταθερότητα της παραγωγής καπνού και του καπνού δοκιμής: διασφαλίζεται η σταθερότητα του καπνού δοκιμής με την παρακολούθηση της σταθερότητας του ρυθμού άνοδος καπνού dBm-1min-1·

4.3.6 Τρόπος ελέγχου παραγωγής καπνού:

4.3.6.1 Τρόπος άνοδος καπνού: σταδιακή αύξηση της συγκέντρωσης καπνού σύμφωνα με τον προκαθορισμένο ρυθμό άνοδος καπνού και στενή διόρθωση του ρυθμού άνοδου καπνού κατά τη διαδικασία·

4.3.6.2 Συνέχεια καπνού: διατηρείται η τιμή συγκέντρωσης καπνού στο προεπιλεγμένο επίπεδο μετά την άνοδο του καπνού σε σταθερή συγκέντρωση,και ο ρυθμός διακύμανσης της σταθερής συγκέντρωσης καπνού δεν είναι μεγαλύτερος από ±00,01 dB/m.

4.4 Μέτρηση του κατώτατου ορίου απόκρισης:

4.4.1 Μέθοδος μέτρησης: υπάρχουν μέθοδοι μέτρησης με οπτική μέθοδο.

4.4.2 Μέτρηση του ορίου απόκρισης με οπτική μέθοδο.

4.4.2.1 αρχή λειτουργίας: με την τιμή του συντελεστή ευαισθησίας στο φως m (μονάδα dB/m) η στιγμή συναγερμού του ανιχνευτή της πυκνότητας καπνού, που μετράται από τον φωτοηλεκτρικό ανιχνευτή, δηλαδήμε την τιμή του συντελεστή ευαισθησίας στο φως m (μονάδα dB / m), ο τύπος υπολογισμού είναι m = (10 / d) lg (P0 / P) ·

4.4.2.2 Οπτικό μήκος μέτρησης: όχι μεγαλύτερο από 1,1 m·

4.4.2.3 Εκδότης: μήκος κύματος δέσμης 800 nm ~ 950 nm.

4.4.2.4 Χρόνος απόκρισης (T90): ≤3 δευτερόλεπτα·

4.4.2.5 Πεδίο μέτρησης: εύρος συντελεστή μείωσης του φωτός 0,001 έως 1,1 dB/m·

4.4.2.6 Λάθος μέτρησης: (m*5%±0,02) dB/m·

4.4.2.7 Ανάλυση: 0,001 dB/m·

4.4.2.8 Πριν από κάθε μέτρηση, η ανάγνωση του οργάνου μέτρησης συγκρίνεται με την ανάγνωση σε καθαρό αέρα (σημείο μηδέν) και το σφάλμα μέτρησης είναι ≤ 0,02 dB/m·

4.4.2.9 Πηγή φωτός: 800 nm~950 nm πηγή υπέρυθρου φωτός.

4.4.2.10 δέκτης: Ιαπωνία Hamamatsu πυριτίου φωτεινό σωλήνα.

4.5 Δοκιμή υψηλής θερμοκρασίας:

4.5.1 Θερμοκρασία λειτουργίας καπνοδοχείου: θερμοκρασία δωματίου ~ 70°C·

4.5.2 Ταχύτητα αύξησης της θερμοκρασίας: <1°C·

4.5.3 ισχύς θέρμανσης: 3kw·

4.5.3 Ομοιότητα θερμοκρασίας: απόκλιση κάθε περιοχής στην εγκάρσια τομή της περιοχής δοκιμής ≤ 0,2 °C·

4.5.4 Ξεκίνηση με ένα κλειδί, αυτόματη αναγνώριση συναγερμού, αυτόματη ολοκλήρωση της περιστροφής της γωνίας, δοκιμή κατώτατου ορίου σε κρύο, θέρμανση, διατήρηση θερμότητας, δοκιμή κατώτατου ορίου σε υψηλή θερμοκρασία, καταγραφή, επαναφορά γωνίας.Κουρφή θερμοκρασίας, η καμπύλη συγκέντρωσης καπνού, η καμπύλη αυξανόμενης συχνότητας καπνού μπορούν να προβάλλονται.

4.6 Συσκευή φλας:

4.6.1 Διαμόρφωση: εξαεδαίο κυβικό κουτί με τέσσερις επιφάνειες που δεν επιτρέπουν την κατανάλωση αλκοόλ και τοποθετούνται με γυαλιστερό φύλλο αλουμινίου από την εσωτερική πλευρά.

4.6.2 Φθοριούχοι λαμπτήρες: κάθε λαμπτήρας φθορισμού έχει ισχύ 30 W, θερμοκρασία χρώματος 3200 K^-4200 K και διάμετρο περίπου 380 mm. Είναι στερεωμένοι στο εσωτερικό κάθε μιας από τις τέσσερις κλειστές επιφάνειες.

4.6.3 Ο ανιχνευτής τοποθετείται στο κέντρο της ανώτερης επιφάνειας του εξάμετρου έτσι ώστε το φως να μπορεί να φτάνει στον ανιχνευτή από την κορυφή, το κάτω μέρος και τις πλευρές.

4.6.4 Φωτός: πρώτη γήρανση 100 ωρών μετά τη χρήση, χρήση 2000 ωρών μετά τη διάθεση του φανού·

4.6.5 Εξωτερικές διαστάσεις: 380 * 380 * 380 mm.

4.7 Το τμήμα ελέγχου:

4.7.1 αποτελείται από δύο μέρη: οθόνη αφής και μέρος χειρισμού υπολογιστή·

4.7.2 Κλίση δοκιμής: καμπύλη συγκέντρωσης καπνού, καμπύλη αυξανόμενης καπνού·

4.7.3 Πρόσβαση και καταγραφή δεδομένων: αυτόματη αποθήκευση δεδομένων δοκιμής, μέγιστη ποσότητα 10000 μονάδων ανά μονάδα, μπορούν να σχηματίσουν έκθεση EXCEL.

4.7.4 Συλλογή δεδομένων: αποτελείται από κάρτα συλλογής, μονάδα θερμοκρασίας, μονάδα AD.

4.8 Συνολική δομή:

4.8.1 υλικό πλαισίου: το κύριο σώμα από υψηλής ποιότητας χαλύβδινη πλάκα, ηλεκτροστατική βαφή ψησίματος υψηλής θερμοκρασίας·

4.8.2 Συνολικές διαστάσεις: μήκος * πλάτος * ύψος 2600 mm * 820 mm * 1640 mm.

4.8.3 Υλικό κουτιού: USU304 # από ανοξείδωτο χάλυβα, το κέντρο 10 mm θερμομόνωσης από βαμβάκι·

4.8.4 Μέθοδος στερέωσης: ο εξοπλισμός συνοδεύεται από ρόδες (με φρένα), ολόκληρο το κουτί καπνού μπορεί να ρυθμιστεί με συνολική ανύψωση (150 mm)

4.8.5 Ηλεκτρική τροφοδοσία: AC220V, συνολική ισχύς 3,5 kW.

4.9 Χρήση του περιβάλλοντος:

4.9.1 Εφαρμόσιμη θερμοκρασία περιβάλλοντος: 13°C~35°C·

4.9.2 Εφαρμόσιμη σχετική υγρασία: 55% ± 20

4.9.3 Το έδαφος πρέπει να είναι επίπεδο και στερεό.

4.9.4 Περιβαλλοντικός εξαερισμός·

4.9.5 Αντιδοντικό, αντιφωτεινό περιβάλλον
