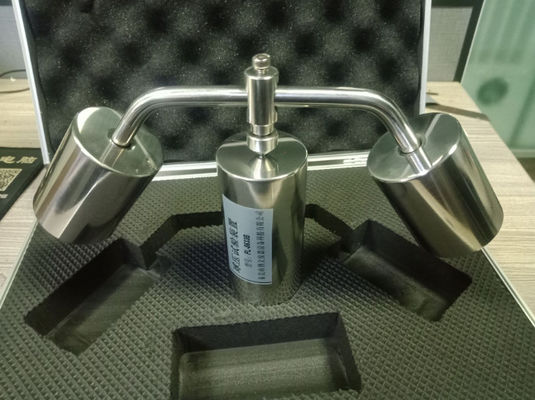

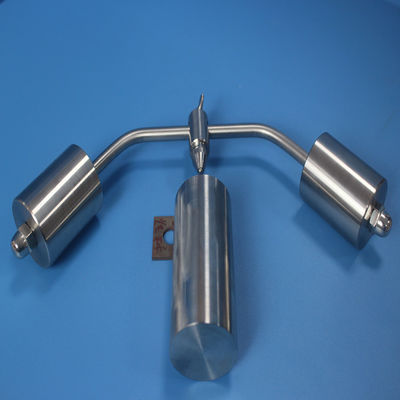

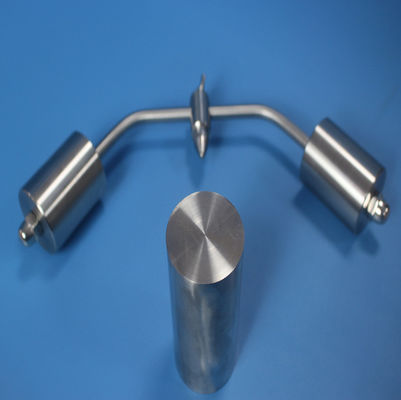

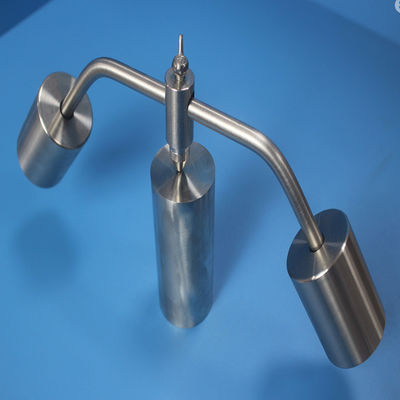

IEC60695-10-2:2014 Δοκιμαστής πίεσης σφαίρας / ανοξείδωτο χάλυβα / 2,4 kg

ΔΕΠ60695-10-2:2014Δοκιμαστής πίεσης σφαίρας

ΟΠροβολή:

Η διάταξη είναι ένα ειδικό όργανο που έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τις απαιτήσεις των σχετικών τυποποιημένων διατάξεων της δοκιμής πίεσης σφαίρας.που χρησιμοποιείται για τη δοκιμή της θερμικής αντοχής μη μεταλλικών υλικώνΚατάλληλο για δοκιμές θερμικής αντοχής ηλεκτρικού εξοπλισμού και των εξαρτημάτων και των εξαρτημάτων του, μη κεραμικών στερεών ηλεκτρικών μονωτικών υλικών και άλλων μη μεταλλικών υλικών.

Ττεχνικές παραμέτρους:

1, σφαιρικό φορτίο κεφαλιού: 20N±0,2N

2, σφαίρα από χάλυβα εμβολοφόρου: χαλύβδινος ρυμουλκούμενου R2,5 mm (διάμετρος: 5 mm)

3, Υλικό: 304 ανοξείδωτο χάλυβα

4, θερμοκρασία δοκιμής: 60°C±2°C

5, συνολικό μέγεθος: 420mm × 150mm × 60mm

6Καθαρό βάρος: 4,2 κιλά

SΤάνταρντ:

GB4706, GB2099, JG/T3050 "Απομόνωση ηλεκτρικών αγωγών και εξαρτημάτων για κατασκευές", κλπ.

Πρότυπο IEC60695-10-2:2003 "Ασυνήθιστη δοκιμή θερμο-πίνακας πίεσης" που καθορίζει την αντοχή θερμοπλαστικού υλικού σε θερμικές παραμορφώσεις που προκαλούνται από σχέδιο δοκιμής μη φυσιολογικής προσομοίωσης θερμότητας

ΕισορρόπησηγΤι στο διάολο;

Η σφαίρα πίεσης τοποθετείται στο στήριγμα και η θέση του σώματος φορτίου ρυθμίζεται κατάλληλα σύμφωνα με την κλίση του, και στη συνέχεια το σώμα φορτίου σφίγγεται,η μπάλα πίεσης τοποθετείται ξανά στο στήριγμα, και παρατηρείται η κατάσταση κλίσης για τον προσδιορισμό του αποτελέσματος προσαρμογής.

Μόνο σε περίπτωση ισορροπίας, η μπάλα πίεσης μπορεί να τοποθετηθεί ομαλά, διαφορετικά η μπάλα πίεσης θα κουνηθεί σημαντικά, εάν ανιχνευθεί από οπτικό εξοπλισμό,θα επηρεάσει σοβαρά την ακρίβεια των αποτελεσμάτων των δοκιμών.

Μέθοδος δοκιμής:

Το σκληρό περίβλημα και τα αξεσουάρ παίρνουν τρία περίβλημα μήκους 80 mm, το κόβουν σε δύο κομμάτια κατά μήκος του άξονα του περίβληματος και παίρνουν ένα κομμάτι από το καθένα ως δείγμα.Τα εξαρτήματα μπορούν να κατασκευάζονται από εξαρτήματα, κατά περίπτωση..

Το δείγμα και ο δοκιμαστής αντοχής στη θερμότητα τοποθετούνται μαζί στο φούρνο με θερμοκρασία 60°C±2°C, το δείγμα τοποθετείται στην πλάκα του δοκιμαστή αντοχής στη θερμότητα,τοποθετείτε το κωνικό αντικείμενο με διάμετρο 5 mm στο κάτω άκρο του δείγματος, και το διατηρεί για 1 ώρα υπό την επίδραση πίεσης 20 N (για το μανίκι, πρέπει να πιέζεται στην κοίλη επιφάνεια του) και αφαιρεί το δείγμα αφού φτάσει ο καθορισμένος χρόνος.Μετά την ψύξη σε θερμοκρασία δωματίου, προσδιορίζεται η διάμετρος εμβρύωσης με μια ράβδα vernier, και η τιμή της δεν πρέπει να είναι μεγαλύτερη από 2 mm, για την αξιολόγηση της ικανότητας θερμικής παραμόρφωσης του δοκιμαζόμενου προϊόντος στην καθορισμένη θερμοκρασία

Διατήρηση

1. R2.5 χάλυβα μπάλα είναι το ρουλεμάνιο χάλυβα, δώστε προσοχή στην πρόληψη της σκουριάς.

2- Διατηρήστε το τέλος του στήριξης απαλό και απαλό.

3Να μην μπλοκάρει ξένη ύλη την τρύπα του θερμοσύνδεσμου.

4, για να αποφευχθεί η χαλάρωση της βίδες βάρους.
