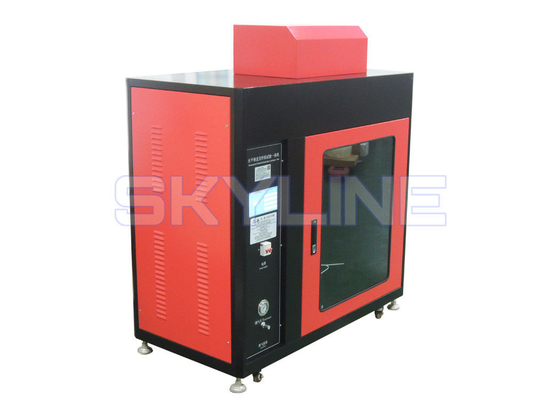

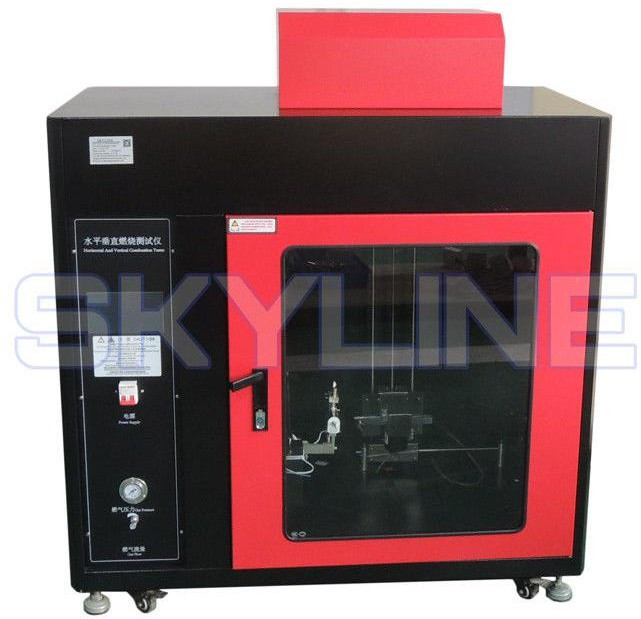

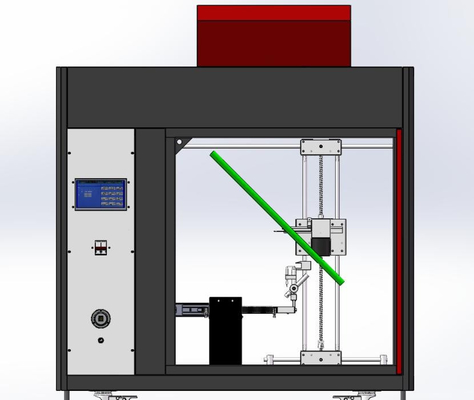

SL-S29 Οριζόντια-κατακόρυφη Πυροδοσία Δοκιμαστής
Προϊόν Εισαγωγή
Μηχανή δοκιμής οριζόντιας και κάθετης εύφλεκτης ικανότητας
UL 94 θάλαμος φλόγας οριζόντιος θάλαμος φλόγας κατακόρυφος θάλαμος φλόγας
Για τη δοκιμή της εύφλεκτης ικανότητας των πλαστικών υλικών που χρησιμοποιούνται στις ηλεκτρικές συσκευές και συσκευές καταναλωτών.Περιλαμβάνει πλήρως ρυθμιζόμενο στήριγμα δείγματος και ακριβή έλεγχο ροής αερίου.
Ο εν λόγω θάλαμος δοκιμής προορίζεται κυρίως για διάμετρο αγωγού μεγαλύτερο των 8 mm (περιοχή διατομής μεγαλύτερη των 0,5 mm2) ή μικρότερο των 8 mm (περιοχή διατομής μικρότερη των 0,05 mm).5 mm2) αξιολόγησης της εύφλεκτης ικανότητας ενός αγωγού και ενός καλωδίου. Κατάλληλο για εξοπλισμό φωτισμού, ηλεκτρικές συσκευές χαμηλής τάσης, οικιακές συσκευές, ηλεκτρικά εργαλεία, ηλεκτρικό κινητήρα, ηλεκτρικά εργαλεία, ηλεκτρονικά όργανα, ηλεκτρικά όργανα,ηλεκτρικοί συνδετήρες και εξαρτήματα όπως ηλεκτρικά και ηλεκτρονικά προϊόντα και εξαρτήματα της έρευνας, τμήμα παραγωγής και ελέγχου ποιότητας.
Πρότυπο δοκιμής
UL 94-2006 ΔΕΠ 60695-11-3 ΔΕΠ 60695-11-4
UL94HB: Δοκιμή οριζόντιας καύσης
V-0,1,2Δοκιμή ανάφλεξης 20 mm
94-5VA,B: 500W(125mm) Περαιτέρω δοκιμή καύσης 94VTM-0,1,2: Δοκιμή κάθετης καύσης λεπτού υλικού
94HBF,94HF-1,2: Δοκιμή υλικού από αφρό με οριζόντια καύση
IEC 60695-11-10:Ελέγχος κινδύνου πυρκαγιάς - Μέρος 11-10: Έλεγχοι φλόγας - Μέθοδοι δοκιμής οριζόντιας και κατακόρυφης φλόγας 50 W
IEC 60695-11-20: Δοκιμές κινδύνου πυρκαγιάς - Μέρος 11-20: Δοκιμαστικές φλόγες - Μέθοδοι δοκιμής φλόγας 500 W
IEC 60695-11-4:Ελέγχος κινδύνου πυρκαγιάς - Μέρος 11-4: Έλεγχοι φλόγας - Φλόγες 50 W-Επιχείρηση και μέθοδος δοκιμής διαμόρφωσης
IEC 60695-11-3:Ελέγχος κινδύνου πυρκαγιάς - Μέρος 11-3: Έλεγχοι φλόγας - Φλόγες 500 W-Επιχείρηση και μέθοδος δοκιμής διαμόρφωσης
ISO 6722
Τεχνική παράμετρος
| Γενικά είδη |
500W ((κλάση 5V) |
50W ((HB/V κατηγορία) |
| Έλεγχος φλόγα |
500W ((δοκιμή καύσης για ταξινόμηση V-0, V-1, V-2) |
50W ((δοκιμή καύσης για την ταξινόμηση V-0, V-1, V-2) |
| Τύπος καυστήρα |
Εσωτερική διάμετρος: Φ 9,5 mm±0,3 mm |
Εσωτερική διάμετρος: Φ 9,5 mm±0,3 mm, |
| Γωνία καύσης |
0°, 20, 45° |
0°, 20, 45° |
| Θερμοσύνθεση |
Τύπος Κ (Ni/Cr - Ni/Al) |
Τύπος Κ (Ni/Cr - Ni/Al) |
| Μέγεθος θερμοσύνδεσης |
0.5 mm |
0.5 mm |
| Τυποποιημένο μπλοκ χαλκού |
9 mm±0,01 mm, βάρος: 10 g±0,05 g πριν από τη γεώτρηση. |
5.5mm±0.01mm, βάρος:76g±0.01g πριν από τη γεώτρηση. |
| Ώρα να αυξηθεί η θερμοκρασία |
Από 100°C±5°C έως 700°C±3°C·
54s±2s (προεπιλεγμένο)
|
Από 100°C±5°C έως 700°C±3°C·
44s±2s (προεπιλεγμένο)
|
| Αεροπορία |
965 ± 32 ml/min |
105±10 ml/min |
| Προμήθεια αερίου |
μεθάνιο,μίν.98% καθαρότητα |
μεθάνιο,μίν.98% καθαρότητα |
| Στήλη νερού |
125 μ±5 mm |
‹10mm |
| Χρόνος δοκιμής |
54±2s |
44±2s |
| Δείκτης ύψους φλόγας |
40 ± 1 mm |
20 ± 1 mm |
| Όγκος του θαλάμου |
> 0,5m3, μαύρο εσωτερικό |
> 0,5m3, μαύρο εσωτερικό |
| Συμμορφώνεται με το πρότυπο |
UL94, IEC60695-11-3, IEC60695-11-20 |
UL94, IEC60695-11-4, IEC60695-11-10 |
| Καύση αερίου με χρήση αερίου προπανίου υψηλής καθαρότητας |
υγροποιημένο αέριο πετρελαίου |
| Διάστημα των δοκιμασμένων καλωδίων: 600 mm ((24 in) |
Γωνία συμπίεσης δείγματος: 45 μοίρες |
| Ο καυστήρας Bunsen έχει 13mm εισροή τρύπα και 10mm (3/8 in) ονομαστική διάμετρος, ψεκασμό πυρσωλή εξωτερική διάμετρος φλόγας είναι 100mm (4in) |
Η εσωτερική φλόγα είναι 50 mm ((1/2in), θερμοκρασία εσωτερικής φλόγας τουλάχιστον 900 βαθμούς Κελσίου |
| Η φλόγα του καυστήρα Bunsen πρέπει να τοποθετείται στο κάτω μέρος των δειγμάτων και κάθετα στον άξονα του δείγματος |
Η άκρη του ρόλου εσωτερικής φλόγας θα πρέπει να βρίσκεται στο μεσαίο σημείο του δείγματος |
| Αυτόματη ανάφλεξη |
Η φλόγα καίει το δείγμα συνεχίζει 15 δευτερόλεπτα και κλείνει αυτόματα |
| Μετά την καύση 15 δευτερόλεπτα |
θα χρονομετρήσετε τη συνεχιζόμενη καύση, να ολοκληρώσει το συνεχιζόμενο χρόνο καύσης μέχρι τη συνεχιζόμενη καύση συνθλίψη και να βάλει το κουμπί σταματήσεως |
|
Το καυτό αέριο δεν παρέχεται με τον δοκιμαστή
|
θα πρέπει να παρέχεται από τον πελάτη |
Χαρακτηριστικά
Η δοκιμή κάθετης καύσης ενός καλωδίου ορίζεται με βάση το μέγεθος Bunsen (καυστήρας Bunsen) και την ειδική πηγή αερίου (Bing Wan),σύμφωνα με ένα ορισμένο ύψος φλόγας και κάποια εφαρμογή γωνίας φλόγας στην κατακόρυφη κατάσταση της εφαρμογής δείγματος για τη δοκιμή του χρόνου ανάφλεξης, ανάφλεξη, διάρκεια καύσης και καύση για την εκτίμηση του εύρους της εύφλεκτης και του κινδύνου πυρκαγιάς.
