EN 1335-3 Εξοπλισμός δοκιμής επίπλων γραφείου για αντίσταση τράβηξης στη στήλη των καρέκλων

Η μηχανή δοκιμής Armrest χρησιμοποιείται για να αξιολογήσει την ικανότητα αντίστασης έλξης του υποκαταστήματος των χεριών σε παράλληλη κατεύθυνση, για να καθορίσει τη διάρκεια ζωής της κόπωσης κάτω από παράλληλη δύναμη.,και δύναμη έλξης και χρόνο για αυτόματη επανατοποθέτηση.

Αυτό το μηχάνημα δοκιμών χρησιμοποιεί για την πρόοδο μια οριζόντια στατική δοκιμή και αντοχή στη θέση του βραχίονα και μια κατακόρυφη στατική δοκιμή και αντοχή στη θέση του βραχίονα με βάση τα πρότυπα BIFMA X5.1 και BIFMA X5.4

Προδιαγραφές- Δεν ξέρω.

Προδιαγραφές

• EN1728
• EN1335-3 2009 5.7
• Αρμόδια για την παρακολούθηση των επιβατών4Δοκιμή ελαφρύτητας φορτίου στην μπροστινή γωνία - κυκλική - εκτός κέντρου
• ANSI/BIFMA X5.1-2011 11.4 Δοκιμή ελαφρύτητας φορτίου με μπροστινή γωνία
• Δοκιμή ανθεκτικότητας των υποστηλών ποδιών ANSI/BIFMA X5.1-2011
• Δοκιμή ανθεκτικότητας βραχίονα - κυκλική

Διαδικασία δοκιμής

ΒΙΦΜΑ X 5.1 παράγραφος 20 (Δοκιμή ανθεκτικότητας του βραχίονα)

Ταυτόχρονα εφαρμόζεται δύναμη 400 N (90 lbf) σε κάθε βραχίονα αρχικά με γωνία 10 μοιρών ± 1 μοιρών, όπως φαίνεται στο σχήμα 20β. Η συσκευή φόρτωσης του βραχίονα πρέπει να ακολουθεί το βραχίονα (επιτρέψτε μπροστά και πίσω,(από πλευρά σε πλευρά και περιστροφική κίνηση) καθώς εκτρέπεται ή περιστρέφεταιΕάν χρησιμοποιείται συσκευή δοκιμής παρόμοια με αυτή που παρουσιάζεται στο σχήμα 20β, η απόσταση εφαρμογής φορτίου πρέπει αρχικά να είναι το μήκος που καθορίζεται στο σχήμα.Άλλες μέθοδοι εφαρμογής του φορτίου είναι αποδεκτές εάν η δύναμη και η γωνία εφαρμογής είναι ισοδύναμες.Η δύναμη εφαρμόζεται και αφαιρείται για 60.000 κύκλους με ρυθμό μεταξύ 10 και 30 κύκλων ανά λεπτό.

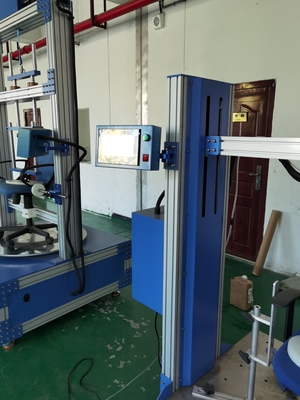

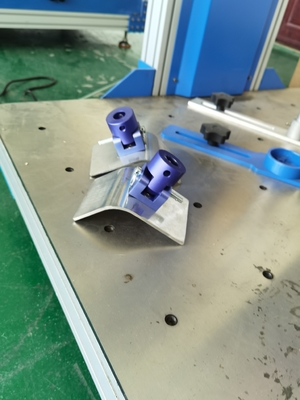

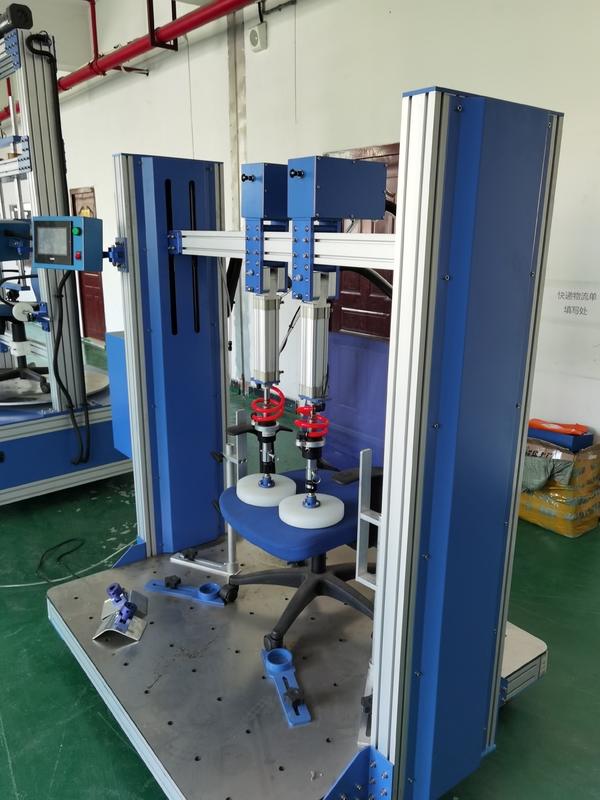

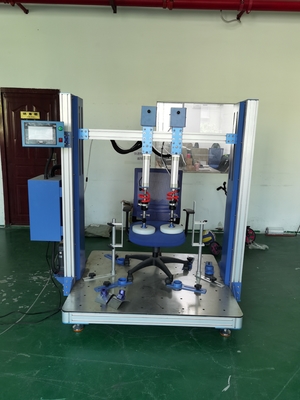

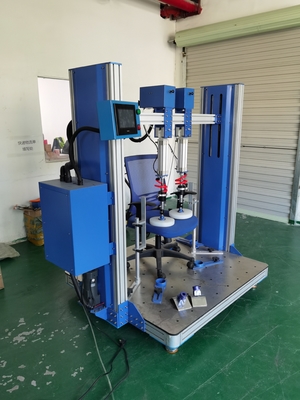

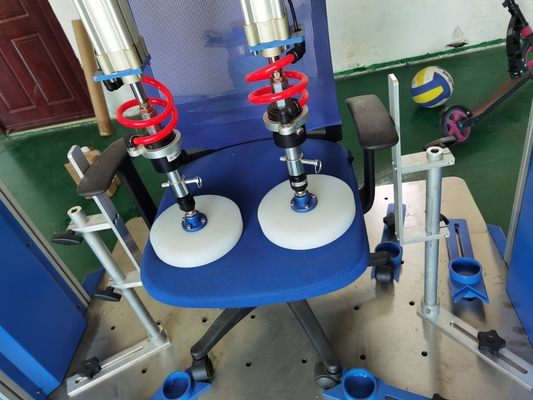

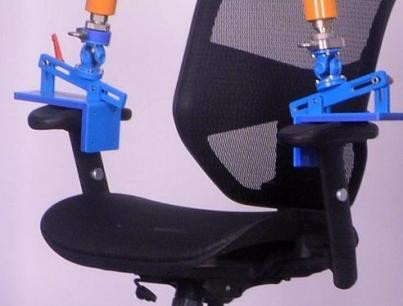

Εικόνες δοκιμής:
