Μηχανή δοκιμής καρέκλας με δοκιμαστή αντοχής περιστροφής BIFMA 5.1 για έπιπλα καθισμάτων γραφείου

Ο Ελεγκτής Αντοχής Περιστροφής χρησιμοποιείται για καθιστικά έπιπλα, με επιφάνεια φόρτισης και αξεσουάρ για τη στερέωση της καρέκλας, σύμφωνα με τα DIN 4551, EN 1335, NEN 1812 και BIFMA 5.1.

Χρησιμοποιείται για καρέκλες γραφείου, σκαμπό, αμορτισέρ αερίου, οι δοκιμαζόμενες μονάδες υποβάλλονται είτε στην πλήρη διαδικασία δοκιμής που ορίζεται από τα πρότυπα είτε σε επιλεγμένες μεμονωμένες δοκιμές.

Οι άξονες δοκιμής έχουν τον δικό τους ελεγκτή, συναρμολογημένο σε άμεση γειτνίαση, ο οποίος λειτουργεί από πίνακα αφής και ελέγχεται από PLC.

Εφαρμογή

• Κατασκευαστές καρεκλών γραφείου – Δοκιμές διασφάλισης ποιότητας και ανάπτυξης προϊόντων

• Εργαστήρια δοκιμών επίπλων – Πιστοποίηση από τρίτους και δοκιμές συμμόρφωσης

• Τμήματα προμηθειών και ποιότητας – Προσόντα προμηθευτών και εισερχόμενος έλεγχος

• Παραγωγοί εργονομικών καθισμάτων – Επικύρωση αντοχής μηχανισμού περιστροφής

• Κατασκευαστές σκαμπό και αμορτισέρ αερίου – Αξιολόγηση αντοχής εξαρτημάτων

• Ερευνητικά ιδρύματα – Συγκριτική ανάλυση προϊόντων και μελέτες υλικών

Εφαρμόζεται σε: Όλοι οι τύποι καρεκλών με περιστρεφόμενο κάθισμα.

Προδιαγραφές

Πρότυπα
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

Αποτελούμενο από

1 πλαίσιο δοκιμής

1 σύστημα περιστροφής, ηλεκτροκίνητο

1 ενεργοποιητής ελεγχόμενος ως προς τη φόρτιση, διάμετρος εμβόλου 80mm, διαδρομή εμβόλου 500mm, 2500N

1 επιφάνεια φόρτισης, διάμετρος 200mm σύμφωνα με DIN EN 1335 με καρδανική σύνδεση

1 σετ τυπικών στοιχείων στερέωσης

1 αισθητήρας δύναμης 5kN - 1 σετ στοπ, σφιγκτήρες

Συχνές Ερωτήσεις

Ε1: Για τι χρησιμοποιείται αυτός ο εξοπλισμός;
Αυτό το μηχάνημα δοκιμάζει την αντοχή των μηχανισμών περιστροφής καρέκλας προσομοιώνοντας χρόνια επαναλαμβανόμενης περιστροφής υπό φορτίο. Βοηθά τους κατασκευαστές να επαληθεύσουν την ποιότητα του προϊόντος και να πληρούν τις διεθνείς απαιτήσεις πιστοποίησης πριν από την κυκλοφορία στην αγορά.

Ε2: Πώς λειτουργεί το μηχάνημα;
Ο ελεγκτής τοποθετεί ένα σταθμισμένο φορτίο στο κάθισμα και περιστρέφει την καρέκλα ή την πλατφόρμα με ελεγχόμενη ταχύτητα (5-15 περιστροφές ανά λεπτό) για έως και 120.000 κύκλους. Ο έλεγχος PLC και ο πίνακας αφής επιτρέπουν εύκολη ρύθμιση και παρακολούθηση.

Ε3: Με ποια πρότυπα συμμορφώνεται;
Υποστηρίζει BIFMA X5.1, BIFMA X5.4, EN 1335, DIN 4551, NEN 1812, BS 5459 και EN 581-2. Η κύρια αναφορά δοκιμής είναι το BIFMA X5.1-2002, Δοκιμή Νο. 9, με διαδικασία βασισμένη στο BIFMA X5.1-2017.

Ε4: Τι είδους καρέκλες μπορούν να δοκιμαστούν;
Όλοι οι τύποι καρεκλών με περιστρεφόμενο κάθισμα – συμπεριλαμβανομένων καρεκλών γραφείου, σκαμπό και καθισμάτων με αμορτισέρ αερίου – μπορούν να δοκιμαστούν χρησιμοποιώντας τα παρεχόμενα στοιχεία στερέωσης και την επιφάνεια φόρτισης.

Ε5: Ποιες είναι οι βασικές παράμετροι δοκιμής;
Βάρος φόρτισης: 102 kg (225 lb) ρυθμιζόμενο. Ρυθμός κύκλου: 5-15 περιστροφές/λεπτό. Διάρκεια δοκιμής: 120.000 κύκλοι. Εύρος περιστροφής: 0-360°. Χωρητικότητα μετρητή: 999.999 κύκλοι.

Ε6: Τι περιλαμβάνεται με το μηχάνημα;
Η συσκευασία περιλαμβάνει πλαίσιο δοκιμής, ηλεκτροκίνητο σύστημα περιστροφής, πνευματικό ενεργοποιητή (διάμετρος 80 mm / διαδρομή 500 mm / 2.500 N), επιφάνεια φόρτισης 200 mm με καρδανική σύνδεση, στοιχεία στερέωσης, αισθητήρα δύναμης 5 kN και στοπ/σφιγκτήρες.

Ε7: Τι τροφοδοσία ρεύματος απαιτείται;
Μονοφασικό AC 220V 50Hz 5A.

Έγγραφο Αναφοράς: BIFMA X5.1-2017 Δοκιμή Περιστροφής

α) Η καρέκλα πρέπει να συγκρατείται σε μια πλατφόρμα. Είτε το κάθισμα είτε η πλατφόρμα πρέπει να είναι σταθερά ως προς την περιστροφή.

β) Εάν το κάθισμα είναι ρυθμιζόμενο, ρυθμίστε το στη μέγιστη θέση καθίσματος. Ρυθμίστε όλα τα άλλα ρυθμιζόμενα χαρακτηριστικά στην κανονική συνθήκη χρήσης.

γ) Ένα φορτίο 122 kg (270 lb) πρέπει να τοποθετηθεί στο κάθισμα έτσι ώστε το κέντρο βάρους του φορτίου να βρίσκεται 51 έως 64 mm (2 έως 2,5 ίντσες) μπροστά από την κεντρική γραμμή του άξονα περιστροφής, όπως φαίνεται στην Εικόνα 1.

δ) Η συσκευή κύκλου πρέπει να ρυθμιστεί ώστε να περιστρέφεται στο μικρότερο από τα ακόλουθα: το διαθέσιμο εύρος περιστροφής ή 360 μοίρες ± 10 μοίρες. Εάν το διαθέσιμο εύρος περιστροφής είναι μικρότερο από 360 μοίρες, η περιστροφή του μηχανήματος δοκιμής πρέπει να ρυθμιστεί έτσι ώστε ο μηχανισμός περιστροφής να αγγίζει αλλά να μην υπερβαίνει τα στοπ. Η περιστροφή μπορεί να είναι αμφίδρομη ή μονόδρομη.

ε) Για καρέκλες που περιστρέφονται 360 μοίρες, ένας κύκλος είναι μια πλήρης περιστροφή. Για καρέκλες που περιστρέφονται λιγότερο από 360 μοίρες, ένας κύκλος είναι η περιστροφή από το ένα στοπ στο άλλο.

στ) Το κάθισμα ή η πλατφόρμα πρέπει να περιστρέφεται για 60.000 κύκλους με ρυθμό μεταξύ 5 και 15 περιστροφών ανά λεπτό.

ζ) Εάν το ύψος του καθίσματος είναι ρυθμιζόμενο, ρυθμίστε το ύψος στη χαμηλότερη θέση του.

η) Για όλες τις καρέκλες, συνεχίστε τη δοκιμή για επιπλέον 60.000 κύκλους, για σύνολο 120.000 κύκλων.

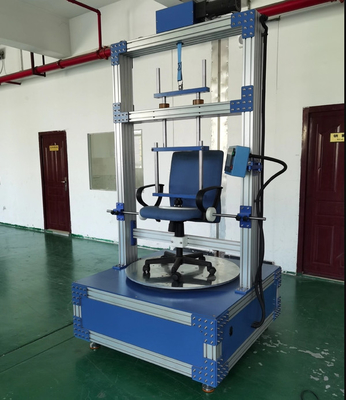

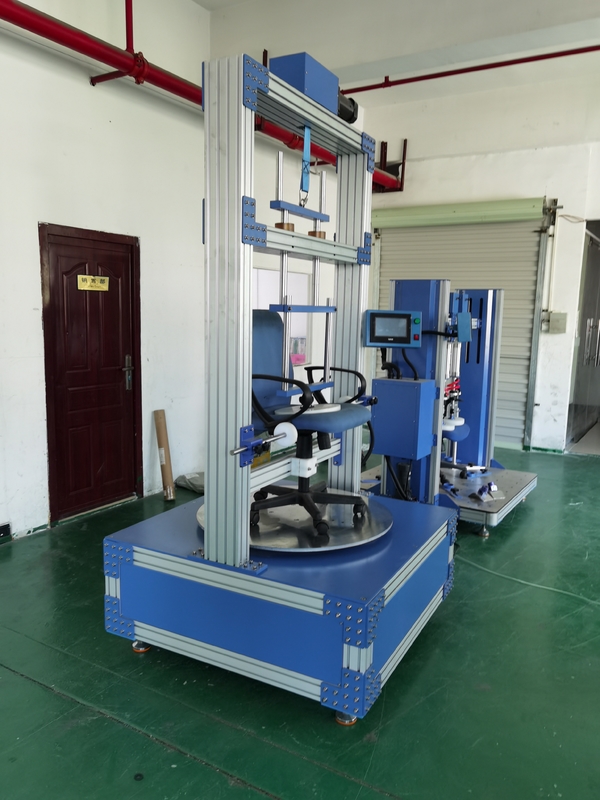

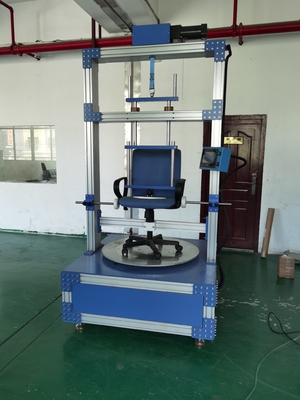

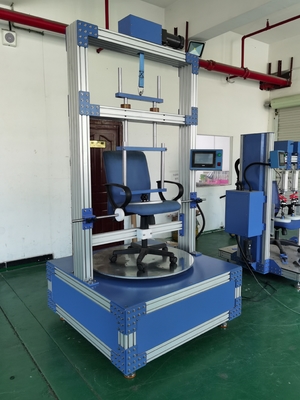

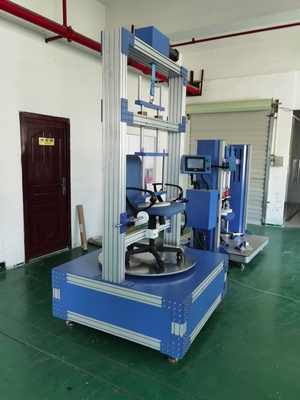

Εικόνα Δοκιμής:
