Πρότυπο ελέγχου PC ISO 5657 Δοκιμαστής εύφλεκτης εύφλεκτης κατασκευαστικών υλικών

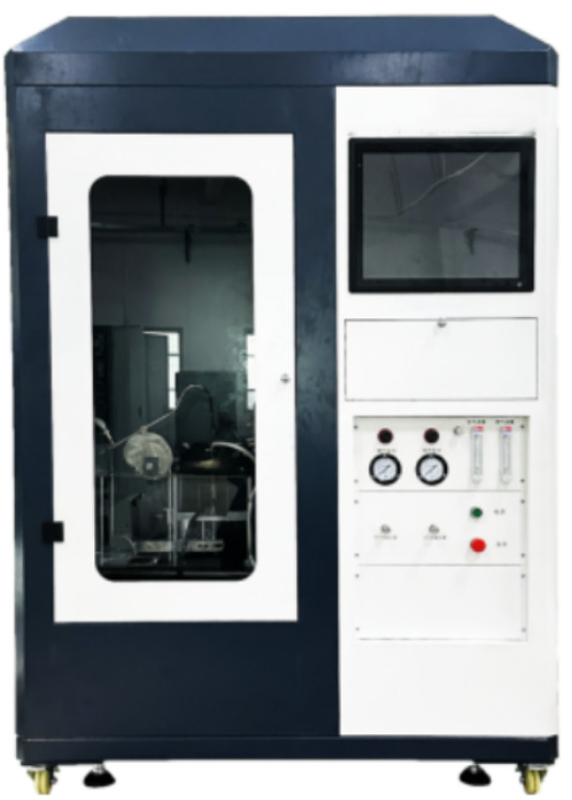

ΣΛ-FL56 Κατασκευαστικό υλικόΔοκιμαστής επιδόσεων ανάφλεξης

1.Εισαγωγή της μηχανής

Είναι κατάλληλο για τη δοκιμή της εύφλεκτης επιφάνειας πυρός υλικών,συνθετικά υλικά ή κατασκευαστικά στοιχεία των οποίων το πάχος δεν υπερβαίνει τα 70 mm όταν τοποθετούνται οριζόντια υπό καθορισμένες συνθήκες θερμικής ακτινοβολίαςΜπορεί να χρησιμοποιηθεί για την αξιολόγηση υλικών επένδυσης τοίχων και οροφών, συστημάτων δαπέδων, εξωτερικών επένδυσης και υλικών θερμικής μόνωσης για αγωγούς αέρα κλπ. Σε ένα συγκεκριμένο σενάριο πυρκαγιάς,η κατάσταση πυρκαγιάς του προϊόντος μπορεί να περιγραφεί με ακρίβεια, ώστε τα αποτελέσματα της δοκιμής να μπορούν να αντικατοπτρίζουν τις επιδόσεις καύσης του προϊόντος κατά την πραγματική χρήση και η δοκιμή να μπορεί να διακρίνει ποια υλικά είναι εύκολα φλεγόμενα και ποια υλικά δεν είναι εύκολα φλεγόμενα,βοηθώντας στη διάκριση του κινδύνου πυρκαγιάς του υλικού.

2.Πρότυπα δοκιμών

ISO 5657

3Ιδιαιτερότητα μηχανής

Το τμήμα ελέγχου υιοθετεί προγραμματισμό PLC, υπολογιστή, πλακέτα υψηλής ακρίβειας, έλεγχο μονάδας, έλεγχο PID, συλλογή σήματος και επεξεργασία χρησιμοποιώντας πλακέτα υψηλής ακρίβειας 16 bit, το επίπεδο ακρίβειας μπορεί να φτάσει το 1%,σταθερή απόδοση, καλή επαναληψιμότητα. Διασύνδεση ελέγχου υπολογιστή: 3.2 ΧΡΗΣΗ υψηλού επιπέδου εξοπλισμού και οργάνων (Labview) επαγγελματικό λογισμικό ανάπτυξης, η διεπαφή είναι αυστηρή, ο υψηλός βαθμός αυτοματοποίησης,Όλη η γραφειοκρατία και η λειτουργία έχουν ενσωματωθεί σε έναν υπολογιστήΗ διαδικασία ελέγχου δοκιμής μπορεί να δει τα δεδομένα δοκιμής σε πραγματικό χρόνο, τα οποία μπορούν να συνειδητοποιήσουν την αυτόματη απόκτηση και επεξεργασία δεδομένων,Λογισμικό λειτουργίας αποθήκευσης δεδομένων και προσδιορισμού αποτελεσμάτων εξόδου 3.3Προπάνιο 3.4 σύστημα παροχής αέρα, αέρα και προπάνιο μέσω της βαλβίδας ρύθμισης, φίλτρα, μετρητή ροής,βαλβίδα ελέγχουΟ έλεγχος της ροής του προπανίου και του αέρα στην πιλοτική φλόγα με ένα πιο ακριβώς ελεγχόμενο μέτρο ροής μάζας. 3.5 σύμφωνα με το GB/T14523-2007 8 τμήμα και το τμήμα 8 ISO5657-1997 "η δοκιμή πρέπει να είναι στο βασικό δεν υπάρχει αέρα ή να έχουν την ασπίδα για την προστασία του περιβάλλοντος, η ταχύτητα του αέρα γύρω από την συσκευή δοκιμής δεν πρέπει να υπερβαίνει τα 0,2 m/s. Ο χειριστής πρέπει να αποφεύγει τη βλάβη των προϊόντων καύσης και να απομακρύνει τον αποδεσμευόμενο καπνό,αλλά δεν πρέπει να σχηματίζουν εξάτμιση από επιβολή πάνω από την μονάδα." Να αναπτυχθεί κατάλληλο κουτί, όχι μόνο για να εξασφαλιστεί ότι η ταχύτητα ροής αέρα δεν επηρεάζει τη δοκιμή, αλλά και για την αποτελεσματική αποδέσμευση του καπνού.

4Τεχνική παράμετρος

4.1 Ολόκληρη η μηχανή: αποτελείται από κώνο ακτινοβολίας, συσκευή ανάφλεξης, ακροφύσιο, μηχανισμό πλάκας πίεσης και πλαίσιο στήριξης, καταγραφέα θερμοκρασίας, σύστημα αερίου, συλλογή και επεξεργασία σήματος, υπολογιστή κλπ.

4.2 ράφια δειγματοληψίας, πλάκα και πλάκα πίεσης: 2 ράφια δειγματοληψίας και τα εξαρτήματα των άλλων μερών κατασκευάζονται από ράφια από ανοξείδωτο χάλυβα με πάχος τοίχου 1,5 mm,25 mm x 25 mm μέγεθος του τετράγωνου χάλυβα σωλήνα κατασκευάζεται, το συνολικό μέγεθος είναι 275 mm * 230 mm.

4.2.2 προστασία επιπέδου με πλάτος πλευρικού μήκους 220 mm και πάχος 4 mm.Η οριζόντια πλακέτα προστασίας στερεώνεται 260 mm πάνω από το πλαίσιο βάσης από τέσσερα τρίποδα διαμέτρου 16 mm τοποθετημένα στη γωνία της πλακέτας προστασίαςΣτο κέντρο της σανίδας κόβεται ένα κυκλικό άνοιγμα με διάμετρο 150 mm και η πάνω άκρη του ανοίγματος κόβεται σε ένα διάδρομο 45° προς το οριζόντιο επίπεδο και πλάτους 4 mm.Η εγκατάσταση των ράφων εκμεταλλεύσεων έχει μήκος 2 ριζών μικρότερο από 355 mm, 20 mm διάμετρος, κάθετες ατσάλινες ράβδους καθοδήγησης, εγκατεστημένες αντίστοιχα στο μεσαίο σημείο του πλαισίου στήριξης σε κάθε κοντή πλευρά.μεταξύ των δύο κατακόρυφων ράβδων καθοδήγησης τοποθετείται οριζόντια ράβδος ρύθμισης 25 mm × 25 mm.

4.2.3 Η ράβδος ρύθμισης μπορεί να γλιστρήσει πάνω στην ράβδα καθοδήγησης ή να βιδωθεί χειροκίνητα σε ορισμένη θέση με βίδες. Η ράβδος ρύθμισης είναι εφοδιασμένη με κατακόρυφο μανίκι τρύπας στο κέντρο,που χρησιμοποιείται για την στερέωση της κάθετης συρόμενης ράβδου με διάμετρο 12 mm και μήκος 148 mm. Μια τετραγωνική πλάκα πίεσης με μήκος πλάτης 180 mm και πάχος 4 mm τοποθετείται στην συρόμενη ράβδο.Η πλάκα πίεσης σπρώχνει την κάτω κάτω επιφάνεια της πλάκας προστασίας μέσω του περιστρεφόμενου βραχίονα ισορροπίας, το οποίο τοποθετείται κάτω από την οριζόντια ράβδο ρύθμισης και κατά το κάτω άκρο της κάθετης ράβδου διακίνησης.

4.2.4 Το ένα άκρο του περιστρεφόμενου βραχίονα έχει ένα ρόλο στον κόμβο του κάτω άκρου του κατακόρυφου συρόμενου και στο άλλο άκρο τοποθετείται ένα σφυρί ρύθμισης.Το αντιβαρύσμα μπορεί να εξισορροπήσει δείγματα διαφορετικών ποιοτήτων και μπορεί να εφαρμόσει σταθερή πίεση 20N μεταξύ του δείγματος και της πλάκας προστασίαςΚατά τη διάρκεια της δοκιμής, δεδομένου ότι το δείγμα μπορεί να καταρρεύσει, να μαλακώσει και να λιώσει, παρέχεται μια διάταξη ρύθμισης και τοποθέτησης για να περιορίζεται η ανοδική κίνηση της πλάκας πίεσης, η μέγιστη απόσταση είναι 5 mm,και η θήκη μπορεί να χρησιμοποιηθεί μεταξύ της πλάκας πίεσης και της πλάκας προστασίας

4.3 Κωνός ακτινοβολίας

4.3.1 Κωνός ακτινοβολίας: ονομαστική ισχύς 3kw, ένταση ακτινοβολίας: 10kW/m2~70kW/m2 θερμαντικό στοιχείο, μήκος θερμαντικού στοιχείου 3500 mm, διάμετρος ηλεκτρικού σωλήνα από ανοξείδωτο χάλυβα 8,5 mm,είναι τυλιγμένο σε στρογγυλό τραπέζι και τοποθετείται στο προστατευτικό κάλυμμαΤο συνολικό ύψος του κελύφους είναι (75±1) mm, η εσωτερική διάμετρος της κορυφής είναι (66±1) mm και η εσωτερική διάμετρος του κάτω μέρους είναι (200±3) mm.Το εσωτερικό και το εξωτερικό πάχος της ασπίδας είναι από ανοξείδωτο χάλυβα 1 mm, το μεσαίο κλιπ έχει πάχος 10 mm και η ονομαστική πυκνότητα είναι 100 kg/ M2 κεραμικό υλικό μόνωσης ινών.Το θερμαντικό στοιχείο στερεώνεται σταθερά στην εσωτερική επιφάνεια του προστατευτικού καλύμματος μέσω της ατσάλινης βελόνας, και 4 λαβές στερεώνονται σε ίση απόσταση από την περίμετρο του προστατευτικού κάλυψης για να αποφεύγεται η τυχαία χαλάρωση του ηλεκτρικού σωλήνα θερμότητας στο κάτω μέρος του προστατευτικού κάλυψης.Όταν προβάλλεται κατακόρυφα, το θερμαντικό στοιχείο της πληγής δεν εμποδίζει περισσότερο από το 10% της περιοχής ανοίγματος στην κορυφή της ασπίδας.
