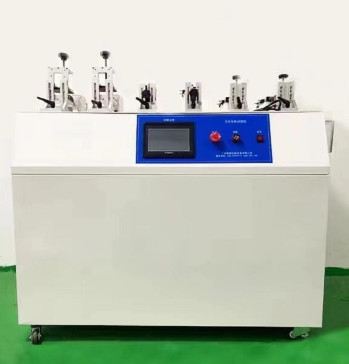

Υψηλής ποιότητας 6 σταθμών Switch Endurance Tester με χαμηλότερη τιμή

Ι. Σύνοψη του δοκιμαστή αντοχής διακόπτη

Ο δοκιμαστής αυτός έχει σχεδιαστεί σύμφωνα με τις αντίστοιχες διατάξεις της GB2099.1, GB17465.1, GB15092.1, και χρησιμοποιείται για τη δοκιμή του εξοπλισμού δοκιμής ζωής των προϊόντων διακόπτη για οικιακή και παρόμοια χρήση.

Και συνδέεται με το κουτί φορτίου για να δοκιμάσει την ηλεκτρική ζωή των πινάκων και τις πρίζες και συνδετήρες και διακόπτες συσκευών.

Είναι απαραίτητο να δοκιμάζεται ο εξοπλισμός για τον έλεγχο ποιότητας και την επιθεώρηση ποιότητας από το τμήμα επιθεώρησης ποιότητας των κατασκευαστών ηλεκτρικών εξαρτημάτων και οικιακών συσκευών.

ΙΙ. Κατασκευές

Η μηχανή δοκιμής ζωής του διακόπτη και της πρίζας πρίζας υιοθετεί τον κύλινδρο για να κάνει την ισχύ, να οδηγήσει τη συλλογή διαφάνειας με το κομπλεξόνιο πρίζας για να κάνει αμοιβαία γραμμική κίνηση,ώστε να ολοκληρωθεί η ενεργοποίηση και απενεργοποίησηΗ συχνότητα δράσης του και ο χρόνος ενεργοποίησης/αποσύνδεσης ελέγχονται από PLC (προγραμματιζόμενο ελεγκτή) και οθόνη αφής, η οποία είναι εύκολη στη λειτουργία και αξιόπιστη στο έλεγχο.

ΙΙΙ. Βασικές τεχνικές παραμέτρους

1Ο αριθμός των υλικών δοκιμής: έξι σταθμοί, συμπεριλαμβανομένης της δοκιμής ενός ή δύο σταθμών περιστρεφόμενου διακόπτη, της δοκιμής τριών ή τεσσάρων σταθμών κυλιόμενου διακόπτη και της δοκιμής πέντε ή έξι σταθμών διακόπτη με κουμπί.

2. Ταχύτητα δοκιμής: διακόπτης κουμπιού: ρυθμιζόμενος 5~60 φορές/λεπτο; διακόπτης περιστροφής ρυθμιζόμενος 1~10 φορές/λεπτο (Σημείωση: μία φορά για τον αμοιβαίο κύκλο).

3Ο αριθμός των δοκιμών: 1 ~ 999999 φορές μπορεί να οριστεί.

4. Χρόνος ενεργοποίησης: 0 ~ 999,9 δευτερόλεπτα (λεπτά) ρυθμιζόμενο.

5Χρόνος αποσύνδεσης: 0 ~ 999,9 δευτερόλεπτα (λεπτά) ρυθμιζόμενο

6. Ταχύτητα περιστροφής: 5 ° ~ 360 ° / S μπορεί να ρυθμιστεί

7. Γωνία περιστροφής: 5 ° ~ 7200 ° μπορεί να ρυθμιστεί

8. Ο αριθμός των γρανάζων: 1 ~ 10 γρανάζια μπορεί να ρυθμιστεί

9Τρόπος περιστροφής: περιστροφή με την κατεύθυνση των δεικτών του ρολογιού, ακριβής τοποθέτηση του βήματος

10Η παροχή ενέργειας: AC220V / 50Hz.

11Περιβάλλον χρήσης: θερμοκρασία 0 ~ 40 °C, σχετική υγρασία ≤ 85%, χωρίς έντονα κλονίσματα, κραδασμούς, δονήσεις και μη διαβρωτικούς χώρους αέρα.

IV. Διασύνδεση δοκιμής

Το σύστημα ελέγχου χρησιμοποιεί μια οθόνη αφής. Κατά την επιλογή των λειτουργιών και τη ρύθμιση των παραμέτρων, απλά πατήστε το κουμπί για την επιλογή της λειτουργίας με το δάχτυλό σας σύμφωνα με τις οδηγίες στην οθόνη,και μην πιέζετε δυνατά για να αποφύγετε τη βλάβη της ταινίας οθόνης.

Σταθμός 1: Εισάγετε την διεπαφή δοκιμής σταθμού 1.

Άλλοι σταθμοί εργασίας είναι οι ίδιοι με έναν σταθμό εργασίας

1.Ανοιχτή οθόνη

Φωτογραφία 1.

2.Δοκιμή περιστρεφόμενου διακόπτη (σταθμός 1 ή σταθμός 2)

                                                              Εικόνα 2

(1) Αριθμός δοκιμών: εμφανίζεται ο πραγματικός αριθμός δοκιμών κάθε σταθμού και το κόκκινο πλαίσιο είναι ο αριθμός των ρυθμίσεων.

(2) Χρονοδιάστημα ταχυτήτων: το χρονικό διάστημα ρύθμισης των ταχυτήτων 0-99.9S μπορεί να ρυθμιστεί.

(3) Γωνία δοκιμής: 5° ~ 360° μπορεί να ρυθμιστεί

(4) Ρυθμισμός εργαλείων: ρυθμισμός αριθμού εργαλείων δειγματοληψίας

(5) Ταχύτητα δοκιμής: 5° ~ 360° / S μπορεί να ρυθμιστεί

(6) Κατάσταση λειτουργίας: αναβοσβήνει κατά τη δοκιμή, δεν αναβοσβήνει κατά τη διακοπή.

(7) Επιλογές αναγνώρισης: Ναι Ο συναγερμός ενεργοποιείται όταν το προϊόν προκαλεί βλάβη μακράς διέλευσης ή μακράς διακοπής.Όχι Δεν ανιχνεύει το καλό ή το κακό του δείγματος και σταματά όταν επιτευχθεί ο αριθμός των δοκιμών.

(8) Ξεκίνηση: ξεκίνηση κάθε διακόπτη όταν πατηθεί

(9) Σταματήστε: σταματήστε τη δοκιμή του διακόπτη μπιτ όταν πιεστεί.

(10) Καθαρός: καθαρός ο αριθμός των δοκιμών του διακόπτη bit.

(11) Απαλλαγή συναγερμού: όταν εμφανιστεί ο συναγερμός, πατάτε αυτό το κουμπί για να σταματήσετε τον συναγερμό.

(12) Επιβεβαίωση προέλευσης: μετά τη χειροκίνητη ρύθμιση της προέλευσης του δείγματος, πατήστε την επιβεβαίωση προέλευσης για να ξεκινήσετε, όχι για να επιβεβαιώσετε την προέλευση δεν μπορεί να ξεκινήσει, για την προστασία του διακόπτη δείγματος.

3.Δοκιμή διακόπτη κούρσας και διακόπτη κουμπιού (σταθμός 3-6)

Φωτογραφία 3

(1) Αριθμός δοκιμών: εμφανίζεται ο πραγματικός αριθμός δοκιμών σε κάθε σταθμό, το κόκκινο πλαίσιο είναι ο αριθμός που έχει οριστεί.

(2) Χρόνος ανάφλεξης: ορίστε/δείξτε τον χρόνο ανάφλεξης κάθε σταθμού κατά τη διάρκεια της δοκιμής.

(3) Ρυθμίσεις ροπής: ρυθμίστε τη ροπή της ράβδου έλξης: 0-50MM μπορεί να ρυθμιστεί

(4) Χρόνος αποσύνδεσης: ορίστε/δείξτε τον χρόνο αποσύνδεσης κάθε σταθμού κατά τη διάρκεια της δοκιμής.

(5) Ρυθμισμός ταχύτητας: 0-100MM/S μπορεί να ρυθμιστεί

(6) Κατάσταση λειτουργίας: αναβοσβήνει κατά τη δοκιμή, δεν αναβοσβήνει κατά τη διακοπή

(7) Επιλογές αναγνώρισης: Ναι Ο συναγερμός προκύπτει όταν το προϊόν παράγει ένα σφάλμα μακράς διαδρομής ή μακράς διακοπής. Όχι Όχι ανίχνευση του καλού ή κακού του δείγματος, σταματά όταν ο αριθμός των δοκιμών φτάνει

(8) Ξεκίνηση: ξεκίνηση κάθε διακόπτη όταν πατηθεί

(9) Σταματήστε: σταματήστε τη δοκιμή του διακόπτη μπιτ όταν πιεστεί.

(10) Καθαρό: Καθαρίστε τα δεδομένα δοκιμής του διακόπτη bit.

(11) Απαλλαγή συναγερμού: πατήστε αυτό το κουμπί για να απελευθερώσετε τον συναγερμό όταν συμβεί.

V. Μέθοδος λειτουργίας

1- Εγκατάσταση περιστρεφόμενου διακόπτη.

Εγκατάσταση δείγματος: πρώτα εγκαταστήστε τον περιστρεφόμενο διακόπτη για να περιστραφεί στην αρχική θέση, στη συνέχεια σφίξτε τον περιστρεφόμενο διακόπτη στο δεξί κορμί,και στη συνέχεια να σφίξετε την περιστρεφόμενη κεφαλή στο chuck με μια ειδική λαβή (βλέπε παρακάτω εικόνα)

2- Εγκατάσταση του διακόπτη κούκλας/κλειδιού.

Τοποθετήστε το διακόπτη κουνιστήρα / κλειδί σφιχτά στο μαγνητόφωνο και ρυθμίστε τη θέση προς τα πάνω, προς τα κάτω, αριστερά και δεξιά

3.Μέθοδος δοκιμής

(1) Τοποθετείται το δείγμα και ρυθμίζεται η θέση του, τοποθετείται με το χέρι έτσι ώστε ο δοκιμαζόμενος διακόπτης να μπορεί να ανάβει και να απενεργοποιείται κανονικά.

(2) Ορίστε όλες τις παραμέτρους δοκιμής σύμφωνα με τις απαιτήσεις δοκιμής.

(3) Δοκιμή χωρίς ανίχνευση του καλού ή του κακού του δείγματος, επιλογή μη ταυτοποίησης, διακοπή μετά την επίτευξη του καθορισμένου αριθμού φορές.

(4) Κατά τη διάρκεια της δοκιμής εντοπίζεται το καλό ή το κακό του δείγματος, τοποθετείται το δείγμα στο τερματικό φορτίου και επιλέγεται η αναγνώριση.

(5) Πατήστε το πλήκτρο "Start", η δοκιμή ξεκινά, πατήστε το πλήκτρο "Stop", η δοκιμή σταματά.

(6) Μετά τη δοκιμή, απενεργοποιήστε το ρεύμα.

Διάταξη καλωδίωσης και φόρτισης

VI. Προειδοποιήσεις

1Το όργανο πρέπει να καθαρίζεται συχνά.

2Κατά τη διάρκεια της εργασίας, αποφύγετε να εμποδίζετε τεχνητά την κίνηση κινούμενων μερών.

Η σφαίρα θα πρέπει να είναι ακινητοποιημένη.
