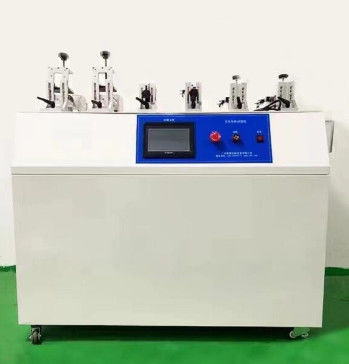

AC220V / 50Hz Προσαρμοσμένο πολλαπλό σταθμό Έξι σταθμοί Switch Endurance Tester Παιχνίδι Ελέγχου Μηχανή

Αυτός ο ελεγκτής έχει σχεδιαστεί σύμφωνα με τις αντίστοιχες διατάξεις των GB2099.1, GB17465.1, GB15092.1 και χρησιμοποιείται για τη δοκιμή του εξοπλισμού δοκιμής ζωής προϊόντων διακοπτών για οικιακή και παρόμοια χρήση.

Και συνδέεται με το κουτί φόρτωσης για να ελέγξει τη διάρκεια ζωής των βυσμάτων και των υποδοχών και των συνδέσμων και των διακοπτών συσκευών.

Είναι απαραίτητος εξοπλισμός δοκιμών για τον ποιοτικό έλεγχο και την επιθεώρηση ποιότητας από το τμήμα επιθεώρησης ποιότητας των κατασκευαστών ηλεκτρικών εξαρτημάτων και οικιακών συσκευών.

Η μηχανή δοκιμής ζωής διακοπτών και υποδοχών βυσμάτων υιοθετεί τον κύλινδρο για να κάνει την ισχύ, να οδηγήσει τη διάταξη ολίσθησης με τη στερέωση βυσμάτων για να κάνει αμφίδρομη γραμμική κίνηση, έτσι ώστε να ολοκληρωθεί η ενέργεια ενεργοποίησης και απενεργοποίησης του διακόπτη. Η συχνότητα δράσης και ο χρόνος ενεργοποίησης/απενεργοποίησης ελέγχονται από PLC (προγραμματιζόμενος ελεγκτής) και οθόνη αφής, η οποία είναι εύκολη στη λειτουργία και αξιόπιστη στον έλεγχο.

1. Ο αριθμός των υλικών δοκιμής:

έξι σταθμοί, συμπεριλαμβανομένων ενός ή δύο σταθμών δοκιμής περιστροφικού διακόπτη, τριών ή τεσσάρων σταθμών δοκιμής διακόπτη rocker και πέντε ή έξι σταθμών δοκιμής διακόπτη push-button.

2. Ταχύτητα δοκιμής:

διακόπτης κουμπιού: 5~60 φορές / λεπτό ρυθμιζόμενο; περιστροφικός διακόπτης 1~10 φορές /λεπτό ρυθμιζόμενο (Σημείωση: μία φορά για τον αμοιβαίο κύκλο).

3. Ο αριθμός των δοκιμών:

1 ~ 999999 φορές μπορεί να ρυθμιστεί.

4. Χρόνος ενεργοποίησης:

0 ~ 999,9 δευτερόλεπτα (λεπτά) ρυθμιζόμενα.

5. Χρόνος αποσύνδεσης:

0 ~ 999,9 δευτερόλεπτα (λεπτά) ρυθμιζόμενα;

6. Ταχύτητα περιστροφής:

5 ° ~ 360 ° / S μπορεί να ρυθμιστεί

7. Γωνία περιστροφής:

5 ° ~ 7200 ° μπορεί να ρυθμιστεί

8. Ο αριθμός των γραναζιών:

1 ~ 10 γρανάζια μπορούν να ρυθμιστούν

9. Λειτουργία περιστροφής:

δεξιόστροφη περιστροφή, ακριβής τοποθέτηση κινητήρα βημάτων

10. Τροφοδοσία:

AC220V / 50Hz.

11. Χρήση περιβάλλοντος:

θερμοκρασία 0 ~ 40 ℃, σχετική υγρασία ≤ 85 %, χωρίς βίαιο κούνημα, σοκ, δόνηση και μη διαβρωτικά μέρη.

Το σύστημα ελέγχου χρησιμοποιεί οθόνη αφής. Κατά την επιλογή λειτουργιών και τη ρύθμιση παραμέτρων, απλώς πατήστε το κουμπί για αυτήν την επιλογή λειτουργίας με το δάχτυλό σας σύμφωνα με τις οδηγίες στην οθόνη και μην πιέζετε δυνατά για να αποφύγετε την καταστροφή της μεμβράνης της οθόνης.

Σταθμός 1: Εισαγάγετε τη διεπαφή δοκιμής του σταθμού 1.

Άλλοι σταθμοί εργασίας είναι ίδιοι με έναν σταθμό εργασίας

1. Αριθμός δοκιμών: εμφανίζει τον πραγματικό αριθμό των φορών που δοκιμάζεται κάθε σταθμός και το κόκκινο πλαίσιο είναι ο αριθμός των ρυθμίσεων.
2. Διάστημα χρόνου γραναζιού: το χρονικό διάστημα ρύθμισης γραναζιού 0-99,9S μπορεί να ρυθμιστεί.
3. Γωνία δοκιμής: 5° ~ 360° μπορεί να ρυθμιστεί
4. Ρύθμιση γραναζιού: ορίστε τον αριθμό των γραναζιών δείγματος
5. Ταχύτητα δοκιμής: 5° ~ 360° / S μπορεί να ρυθμιστεί
6. Κατάσταση λειτουργίας: αναβοσβήνει κατά τη δοκιμή, δεν αναβοσβήνει κατά την διακοπή.
7. Επιλογές αναγνώρισης: Ναι Εμφανίζεται συναγερμός όταν το προϊόν παράγει βλάβη μεγάλης διάρκειας ή μεγάλης διακοπής. Όχι Δεν ανιχνεύει την καλή ή κακή κατάσταση του δείγματος και σταματά όταν επιτευχθεί ο αριθμός των δοκιμών.
8. Έναρξη: εκκίνηση κάθε διακόπτη όταν πατηθεί
9. Διακοπή: διακοπή της δοκιμής διακόπτη bit όταν πατηθεί.
10. Διαγραφή: διαγραφή του αριθμού των δοκιμών του διακόπτη bit.
11. Απελευθέρωση συναγερμού: όταν συμβαίνει ο συναγερμός, πατήστε αυτό το κουμπί για να σταματήσετε τον συναγερμό.
12. Επιβεβαίωση προέλευσης: μετά την χειροκίνητη ρύθμιση της προέλευσης του δείγματος, πατήστε την επιβεβαίωση προέλευσης για να ξεκινήσετε, για να μην επιβεβαιώσετε την προέλευση δεν μπορεί να ξεκινήσει, για να προστατεύσετε τον διακόπτη δείγματος.

1. Αριθμός δοκιμών: εμφανίζει τον πραγματικό αριθμό των δοκιμών σε κάθε σταθμό, το κόκκινο πλαίσιο είναι ο καθορισμένος αριθμός.
2. Χρόνος ενεργοποίησης: ορίστε/εμφανίστε τον χρόνο ενεργοποίησης κάθε σταθμού κατά τη διάρκεια της δοκιμής.
3. Ρύθμιση διαδρομής: ορίστε τη διαδρομή της ράβδου έλξης: 0-50MM μπορεί να ρυθμιστεί
4. Χρόνος αποσύνδεσης: ορίστε/εμφανίστε τον χρόνο αποσύνδεσης κάθε σταθμού κατά τη διάρκεια της δοκιμής.
5. Ρύθμιση ταχύτητας: 0-100MM/S μπορεί να ρυθμιστεί
6. Κατάσταση λειτουργίας: αναβοσβήνει κατά τη δοκιμή, δεν αναβοσβήνει κατά την διακοπή
7. Επιλογές αναγνώρισης: Ναι Εμφανίζεται συναγερμός όταν το προϊόν παράγει βλάβη μεγάλης διάρκειας ή μεγάλης διακοπής. Όχι Δεν ανίχνευση της καλής ή κακής κατάστασης του δείγματος, διακοπή όταν επιτευχθεί ο αριθμός των δοκιμών
8. Έναρξη: εκκίνηση κάθε διακόπτη όταν πατηθεί
9. Διακοπή: διακοπή της δοκιμής διακόπτη bit όταν πατηθεί.
10. Διαγραφή: Διαγραφή των δεδομένων δοκιμής του διακόπτη bit.
11. Απελευθέρωση συναγερμού: πατήστε αυτό το κουμπί για να απελευθερώσετε τον συναγερμό όταν συμβεί.

Εγκατάσταση δείγματος: πρώτα εγκαταστήστε τον περιστροφικό διακόπτη για να περιστραφεί στην αρχική θέση, στη συνέχεια σφίξτε τον περιστροφικό διακόπτη στη δεξιά στερέωση και στη συνέχεια σφίξτε την περιστροφική κεφαλή στο τσοκ με ειδική λαβή (δείτε την παρακάτω εικόνα)

Τοποθετήστε τον διακόπτη rocker/key σφιχτά στη στερέωση και ρυθμίστε τη θέση πάνω, κάτω, αριστερά και δεξιά

1. Εγκαταστήστε το δείγμα και ρυθμίστε τη θέση, επισημάνετέ το με το χέρι έτσι ώστε ο διακόπτης υπό δοκιμή να μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί κανονικά.
2. Ρυθμίστε όλες τις παραμέτρους δοκιμής σύμφωνα με τις απαιτήσεις δοκιμής.
3. Δοκιμή χωρίς ανίχνευση της καλής ή κακής κατάστασης του δείγματος, επιλέξτε χωρίς αναγνώριση, διακοπή μετά την επίτευξη του καθορισμένου αριθμού φορών.
4. Ανιχνεύστε την καλή ή κακή κατάσταση του δείγματος κατά τη διάρκεια της δοκιμής, τοποθετήστε το δείγμα στον ακροδέκτη φόρτωσης και επιλέξτε να έχετε αναγνώριση.
5. Πατήστε το πλήκτρο "Έναρξη", η δοκιμή ξεκινά, πατήστε το πλήκτρο "Διακοπή", η δοκιμή σταματά. Όταν η δοκιμή φτάσει σε έναν προκαθορισμένο αριθμό φορών, η δοκιμή σταματά αυτόματα, πατήστε "μηδέν" για να μηδενίσετε τα δεδομένα δοκιμής.
6. Μετά τη δοκιμή, απενεργοποιήστε την τροφοδοσία.

• Το όργανο πρέπει να καθαρίζεται συχνά.
• Κατά τη διάρκεια της εργασίας, αποφύγετε να εμποδίζετε τεχνητά την κίνηση των κινούμενων μερών.
• Το κέλυφος πρέπει να είναι γειωμένο.
