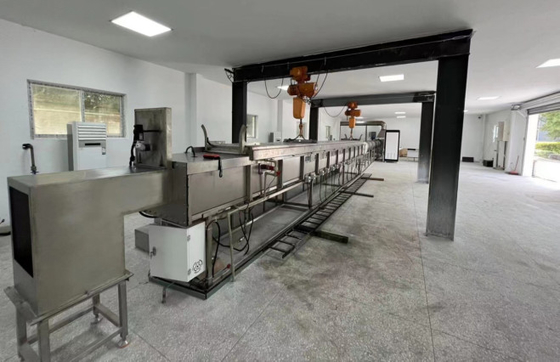

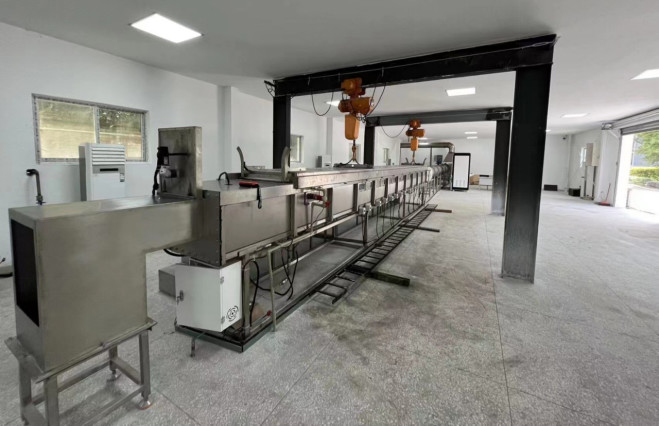

UL910 Θάλαμος σιδηροδρομικού καμίνου Steiner

UL910 Θάλαμος σιδηροδρομικού καμίνου Steiner

Σχεδιασμός με αναφορά στα παρακάτω πρότυπα

UL 910: Πρότυπο UL για δοκιμές ασφάλειας για τιμές εξάπλωσης φλόγας και πυκνότητας καπνού για καλώδια ηλεκτρικής και οπτικών ινών που χρησιμοποιούνται σε χώρους μεταφοράς αέρα περιβάλλοντος

2.1 Περίληψη

Η τεχνική αυτή λύση βασίζεται στην ολοκλήρωση των οργάνων και του ηλεκτρικού ρεύματος και χρησιμοποιεί το προηγμένο σύστημα ελέγχου πολλαπλών λειτουργιών της OMRON για να συνδυάσει τη σειρά ανάφλεξης, την ασφάλεια καύσης,ηλεκτρική αλληλοσυνδέση, αυτόματο έλεγχο θερμοκρασίας, χειροκίνητη ρύθμιση, συναγερμός παρακολούθησης και απόκτηση δεδομένων / επικοινωνία σε ένα.Το σύστημα ελέγχου της θερμοκρασίας και της πίεσης του φούρνου χρησιμοποιεί το σύστημα ελέγχου που αποτελείται από ελεγκτή OMRON + Advantech + λογισμικό Visual Basic για αυτόματο έλεγχο και επιγραμμική παρακολούθησηΟ ανώτερος υπολογιστής του σταθμού λειτουργίας Advantech λειτουργεί και παρακολουθεί τις απαραίτητες παραμέτρους διαδικασίας του φούρνου. Ταυτόχρονα, σύμφωνα με τις απαιτήσεις των προτύπων UL910 / NFPA262, ένα ειδικό δωμάτιο δοκιμής καύσης μπορεί να δημιουργηθεί για δοκιμή καύσης,Αυτό το δωμάτιο δοκιμής καύσης απομονώνει αποτελεσματικά το οριζόντιο φούρνο τούνελ SteinerΗ μέτρηση της πυκνότητας καπνού πρέπει να πραγματοποιείται σε ένα σκοτεινό δωμάτιο,να αποφεύγεται η παρεμβολή του εξωτερικού φωτός,να χρησιμοποιείται ανεξάρτητη μέθοδος σχεδιασμού,σύμφωνα με τις προδιαγραφές του προτύπου.θα πρέπει να παρέχει ελεύθερη ροή αέραΩς εκ τούτου, κατά τη διάρκεια ολόκληρης της δοκιμής, το δωμάτιο πρέπει να διατηρείται υπό ελεγχόμενη πίεση αέρα 0-12 Pa (0-0,05 ίντσες όγκο νερού) υψηλότερη από την περιβαλλοντική πίεση αέρα.3 ° C-260,7 °C (65 °F-80 °F) και σχετική υγρασία 45-60%.

2.1.1 Προϋποθέσεις σχεδιασμού

Τύπος φούρνου: οριζόντιος φούρνος τούνελ Steiner

Βασικές διαστάσεις του φούρνου: Μέγεθος του φούρνου 7620mm * 451mm * 305mm

Αριθμός κάλυψεων φούρνων: Φούρνος οριζόντιας σήραγγας Steiner: 1 κάλυψη φούρνου

Θερμοκρασία λειτουργίας του φούρνου: έως 600 °C (θερμοκρασία καυσαερίων)

Καύσιμο: μεθάνιο καθαρότητας τουλάχιστον 95%

Καλωδιακή αξία καυσίμου: 3500 btu / lb

Πίεση καυσίμου: 0,4-0,5MPa

Μοντέλο καυστήρα: 3/4 ίντσες U σχήμα διπλό καυστήρα

Θέρμανση καυσαερίων του σωλήνα καπνού: < 250 °C, συνήθως η θερμοκρασία των καυσαερίων ελέγχεται εντός των 200 °C.

Μέθοδος δοκιμής του ελεγχόμενου αντικειμένου: Οριζόντια κατασκευαστική διάταξη του κλιβάνου-κλιβάνου

Προϋποθέσεις σχεδιασμού 15KVA, 380V/220V, 3 φάσεις.

2.1.2 Διαρθρωτικές παραμέτρους

2.1.3 δομή του φούρνου: πυρόστακτο τούβλο + πλάκα από ανοξείδωτο χάλυβα SUS304

2.1.4 δομή του πυθμένα: ανθεκτικό τούβλο 229 mm x 114,5 mm x 64 mm

2.1Τύπος και ποσότητα καυστήρα: 1 3 / 4 ιντσών διπλός καυστήρας σε σχήμα U.

2.1.6 μέθοδος εξάτμισης καπνού: μηχανική εξάτμιση καπνού + ανάμειξη κρύου αέρα στον πίσω τοίχο

2.1.7 Μέθοδος ανοίγματος της πόρτας του φούρνου: Οριζόντια κατασκευαστική διάταξη φούρνου-ανυψωτήρα, ανύψωση και μετατροπή οροφής (κατασκευασμένη από πελάτη)

2.1.8 Σχέδιο φούρνου

2.1.4 Σκοπός:

Για δοκιμές εύφλεκτης ικανότητας καλωδίων και καλωδίων UL910

2.1.5 Αρχές σχεδιασμού

Υιοθέτηση των αρχών της προηγμένης τεχνολογίας, της αξιοπιστίας, της ασφάλειας και της οικονομικής ορθολογικότητας

2.2 Διαμόρφωση του φούρνου

2.2.1 Κέλυφος φούρνου

Η δομή χάλυβα του κλιβάνου αποτελείται από τετράγωνο σωλήνα / ορθογώνιο άκρο του σωλήνα, όρθια πλευρά και χάλυβα πλάκας σώματος του κλιβάνου.που μπορεί να χρησιμοποιηθεί χωρίς παραμόρφωση για μεγάλο χρονικό διάστημα.

Πλάκα από χάλυβα σώματος φούρνου:SUS304,δ=3mm

Φάραμ φούρνου:Q235-A, τετραγωνικό σωλήνα / ορθογώνιο σωλήνα

Διατομές ράβδοι φούρνου:Q235-A, τετραγωνικός σωλήνας/ορθογώνιος σωλήνας

Διάδρομος:Δύο στρώσεις σε συνδυασμό γυαλιού κουαρτζίου και υαλοπίνακα,δ=3mm,70mm±6mm×280mm±38mm

2.2.2 Υλικά αντοχής στο φούρνο

Το τσιμέντο του δοκιμαστικού κλιβάνου αποτελείται από ανθεκτικά τούβλα, ταυτόχρονα, για να παρέχει την απαιτούμενη αναταραχή του αέρα κατά τη διάρκεια της διαδικασίας καύσης, λαμβάνεται με τοποθέτηση έξι 229 mm x 1145 mm πλάτος x 64 mm πάχος ανθεκτικά στη θερμότητα τούβλα ((Μεγάλη κάθετη γραμμή του τοίχου και 114Σύμφωνα με την μετρούμενη κεντρική γραμμή του καυστήρα προς την κεντρική γραμμή του ανθεκτικού τούβλου, τα ανθεκτικά τούβλα κοντά στο παράθυρο (χωρίς να εμποδίζουν τα παράθυρα) 1,98m±152mm,3.96m±152mm και 5.79±152mm, η απόσταση από την άλλη πλευρά είναι 1.37m±152mm,20,90 μ± 152 mm και 4,88 μ± 152 mm.

Η υψηλότερη αντοχή θερμοκρασίας: 1427°C (2600°F)

Δυσσωρευτική πυκνότητα: 0,77±0,046g/cm3

Θερμική αγωγιμότητα σε μέση θερμοκρασία:

260°C ((500°F) 0,23W/m·°C

538°C ((1000°F) 0,27 W/m·°C

815°C ((1500°F) 0,32 W/m·°C

1093°C ((1500°F) 0,37 W/m·°C

2.2.3 Πύλη κλιβάνου και μηχανισμός πίεσης

Εργασία Πύλη φούρνου πάνω από το σώμα του φούρνου, ως συσκευή σφράγισης για το σώμα του φούρνου.Ανόργανο μονωτικό υλικό πάχους 51 mm ± 6 mm

Οριζόντια πόρτα φούρνου είναι συγκολλημένη από το τμήμα χάλυβα, χρησιμοποιούν αυτοβαρύτητα κάθετη μέθοδο ανύψωσης για συμπαγή, για να παρατηρήσει την κατάσταση του φούρνου,παράθυρα παρατήρησης εγκατεστημένα και στις δύο πλευρές του τοίχου του φούρνου, για την επίτευξη αποτελεσματικής σφραγίδωσης, μια αποτελεσματική σφραγίδα νερού λειτουργεί ως σφραγίδα μεταξύ της πόρτας του φούρνου και του σώματος του φούρνου,Χρησιμοποιώντας το νερό της βρύσης ως πηγή κυκλοφορούντος νερού δεν μπορεί μόνο να παρέχει μια σφραγίδα για την ποιοτική επιθεώρηση του σώματος του φούρνου και την πόρτα του φούρνου, αλλά επίσης απομακρύνουν τη θερμότητα κατά τη διάρκεια της δοκιμής καύσης και προστατεύουν αποτελεσματικά το σώμα του φούρνου.

Το εργαστήριο θα πρέπει να παρέχει το γερανό για να σηκώσει το καπάκι.

Μέγιστη πραγματική θερμοκρασία χρήσης έως 1050°C.

Πληθυσμός: 335±5 kg/m3.

Θερμική αγωγιμότητα: 0,085W/mK@400 °C

Μέγεθος 7620±50mm*451±5mm*305±5mm

2.2.4 Το θάλαμο εισόδου και ο προβολέας εισόδου

Η δομή χάλυβα του κλιβάνου αποτελείται από τετράγωνο σωλήνα / ορθογώνιο άκρο του σωλήνα, όρθια πλευρά και χάλυβα πλάκας σώματος του κλιβάνου.που μπορεί να χρησιμοποιηθεί χωρίς παραμόρφωση για μεγάλο χρονικό διάστημαΟ προβολέας εισόδου αέρα ελέγχεται πνευματικά και μπορεί να ανοίγει και να κλείνει αυτόματα.5 mm ± 6 mm × 464 mm ± 6 mm για να επιτρέπεται η διέλευση του αέρα μέσω του πλησιέστερου προφυλακτήρα στον θάλαμο δοκιμής καύσης.

Πλάκα χάλυβα φούρνου: SUS304, δ = 3 mm

Πλαίσιο φούρνου: Q235-A, τετράγωνος σωλήνας / ορθογώνιο σωλήνα

Διατομές πλευρές του φούρνου: Q235-A, τετραγωνικός σωλήνας / ορθογώνιος σωλήνας

2.2.4 Σύστημα εξάτμισης καπνού και σύστημα ελέγχου της πίεσης του φούρνου

Το αέριο εξάτμισης του σώματος του φούρνου λαμβάνει τη μορφή μηχανικού αέριο εξάτμισης για να εξασφαλίζεται ότι η πίεση και η θερμοκρασία στον φούρνο και τα καυσαέρια πληρούν τις προδιαγραφές.Περιλαμβάνει τμήμα μετάβασης, αγωγός καπνού, αυτόματη βαλβίδα πεταλούδας και σύστημα ελέγχου διαφορικής πίεσης.ένα τετράγωνο τμήμα από ανοξείδωτο χάλυβα με μήκος 902 mm ± 6 mm × 686 mm ± 6 mm σε πλάτος × 438 mm ± 6 mm σε ύψοςΗ διάταξη αυτή αποτελείται από μια μακρά ορθογώνια ελλειπτική μεταβατική τομή, η οποία συνδέεται με σωλήνα εξάτμισης με εσωτερική διάμετρο (Ι.Δ.) 406 mm ± 3 mΤο εξωτερικό του μεταβατικού τμήματος είναι μονωμένο με κάλυψη κεραμικής ινών 51 mm, με πυκνότητα 130 kg / m3.σωλήνα εξάτμισης, που εκτείνεται από το άκρο των καυσαερίων του μεταβατικού τμήματος από 4,88 έως 5,49 μέτρα μέχρι την κεντρική γραμμή του συστήματος μέτρησης καπνού, ώστε να εξασφαλίζεται μια πλήρως μικτή ροή καυσαερίων.Το άνοιγμα του σωλήνα εξάτμισης απομονώνεται με ανόργανο υλικό υψηλής θερμοκρασίας τουλάχιστον 51 mm., από την αρχή του τμήματος μεταφοράς καυσαερίων έως το σύστημα ανίχνευσης καπνού.Ο ανιχνευτής πρέπει να αποτελείται από στήλη από ανοξείδωτο χάλυβα με ονομαστικό μήκος στήλης διπλάσιο από την εξωτερική διάμετρο της στήλης., το μήκος της βρύσης είναι 25±12mm. 25±12mm, και ένα κεντρικό στερεό διαχωρισμό.που μπορεί να διαβάζει αποτελεσματικά την τιμή πίεσης στο φούρνο.

Ατμοσφαιρικός ατμοσφαιριστής: 406 mm I.D. Ο ατμοσφαιριστής ελέγχου ροής ενός σωλήνα του σωλήνα είναι εγκατεστημένος 1,68 m ± 0,15 m κάτω από τον ατμοσφαιρικό σωλήνα του συστήματος μέτρησης καπνού,και η κεντρική γραμμή είναι στην κεντρική γραμμή.

Οι σχετικές θέσεις των εξαγωγικών σωλήνων, των συστημάτων μέτρησης καπνού και των αποσβεστών των σωλήνων εξάτμισης των συστατικών μεταβατικών σωλήνων καυσαερίων εμφανίζονται στο σχήμα.

Για να διατηρηθεί ο έλεγχος της ροής αέρα κατά τη διάρκεια ολόκληρης της διαδικασίας δοκιμής,ο αποσβέστης του σωλήνα εξάτμισης πρέπει να ελέγχεται από σύστημα σφραγισμένης ροής ανατροφοδότησης που διαμορφώνει αποτελεσματική επικοινωνία με το σύστημα ελέγχου της διαφορικής πίεσης.

2.2.5 Σχέδιο επιδράσεων:Είδος σιδηροδρομικού σιδηροδρομικού σωλήνα Steiner

2.3 Σύστημα καύσης

2.3.1 Καυστήρας

Το αέριο στο καυστήρα πρέπει να παρέχεται από ένα ενιαίο σωλήνα εισόδου, διασκορπίζεται μέσω του τμήματος Τ σε κάθε καυστήρα.το επίπεδο του καυστήρα πρέπει να είναι παράλληλο με το πάτωμα της αίθουσας δοκιμώνΑυτό επιτρέπει στο αέριο να κατευθύνεται κατευθείαν προς το δείγμα.Κάθε καυστήρας χρησιμοποιεί την κεντρική γραμμή 102 mm ± 6 mm σε κάθε πλευρά της κεντρικής γραμμής του δοκιμαστικού θαλάμου καύσης για να δημιουργήσει θέσεις έτσι ώστε η φλόγα του καυστήρα να κατανέμεται ομοιόμορφα.

Χρησιμοποιήστε ηλεκτρονικό σύστημα ανάφλεξης για την ανάφλεξη σόφας αερίου από μεγάλη απόσταση, εγγυημένη απόδοση ασφάλειας, υψηλής τάσης ανάφλεξη, 44KV, 50mA, ελάχιστη τάση του ηλεκτροδίου ανάφλεξης είναι 1,8kVp.

2.3.2 Ομάδα βαλβίδων

2.3.3.1 Σύστημα αγωγών αερίου

Το μεθάνιο με καθαρότητα τουλάχιστον 95% αποστέλλεται στον φούρνο μέσω βαλβίδων σφαίρας, βαλβίδων μείωσης πίεσης, μετρητών πίεσης, δύο βαλβίδων ηλεκτροσόκ και ρυθμιστών ροής μάζας.

2.3.3.2 Συστατικά των αγωγών αερίου:

1 Βαλβίδα μείωσης πίεσης:Ιαπωνία Ito Mirai βαλβίδα μείωσης πίεσης με αντιστάθμιση πίεσης εισόδου και κλείσιμο μηδενικής πίεσης,Σύμφωνα με τη ρυθμιζόμενη τάση του ελαστικού.Η πίεση εξόδου της βαλβίδας ρύθμισης πίεσης παραμένει σταθερή και δεν επηρεάζεται από αλλαγές στην ροή αερίουΌταν δεν ρέει αέριο μέσα από τη βαλβίδα μείωσης πίεσης, η βαλβίδα ρύθμισης κλείνει αυτόματα.

2 Σολενοειδής βαλβίδα: ανοικτή για διακοπή, γρήγορος χρόνος κλεισίματος 1 δευτερόλεπτο, γρήγορη ανταπόκριση και γρήγορη διακοπή.

3 Δοκιμαστή διακόπτη πίεσης: μέτρηση της πίεσης του κύριου αγωγού αερίου και προετοιμασία της προσαρμογής της πίεσης του αερίου κατά τη φάση της έναρξης λειτουργίας,που μπορεί να εξασφαλίσει ότι η πίεση του αγωγού φυσικού αερίου διατηρείται σε κανονικό επίπεδοΠεδίο πίεσης: 0 ~ 20kpa.

4 Ελεγκτής ροής μάζας: Αμερικανός ελεγκτής ροής μάζας AALBORG, από ανοξείδωτο χάλυβα 316, μέγιστη πίεση 1000psig (70bar), ρυθμός διαρροής μικρότερος από 1 × 10-7 sml / s, βαθμολογημένος από το NIST,Σημείο 0 ′ 5VDC και 4 ′ 20mA, προστασία κυκλώματος, ταχύτητα ελέγχου ≤ 2 δευτερόλεπτα, ακρίβεια ελέγχου ± 1% FS, επαναληψιμότητα ± 0,5FS, εύρος θερμοκρασίας 0 ∼ 50 °C, εύρος υγρασίας 0 ∼ 90%, ψηφιακή οθόνη, παροχή αερίου 5000Btu (5.3MJ) / κατά τη διάρκεια της δοκιμής αυτόματου ελέγχου Min θερμική απαίτηση, το λογισμικό καταγράφει αυτόματα την ποσότητα του χρησιμοποιούμενου αερίου. Μπορεί να συνεργαστεί με το πρότυπο θερμότητας παραγωγής καυστήρα 5,3MJ / min και σύμφωνα με διαφορετικά πρότυπα,η ροή αερίου μπορεί να ελέγχεται από το μέτρο ροής μάζας, το εύρος μέτρησης είναι 0 ~ 160L / min, το οποίο μπορεί να αλλάξει την θερμική τιμή εξόδου του καυστήρα, η μέγιστη ενέργεια εξόδου μπορεί να φτάσει τα 100MJ / min·

5Φίλτρο αερίου: Ιταλία Φίλτρο αερίου Guilong, φίλτρο βαμβακιού διαφάνειας < 50 μm

2.4 Σύστημα μέτρησης πυκνότητας καπνού

2.4.1 Πηγή φωτός συστήματος μέτρησης πυκνότητας καπνού

Μια αμερικανική GE 12V φανάρι, καθαρός φακός, αυτόματο προβολέα τοποθετημένο στην εγκάρσια τομή του σωλήνα εξάτμισης, η δέσμη φωτός θα πρέπει να λάμπει προς τα πάνω κατά μήκος του κάθετου άξονα του σωλήνα εξάτμισης,Η κυλινδρική δέσμη πρέπει να περνά μέσα από τα ανοίγματα διαμέτρου 76 mm ± 3 mm στην κορυφή και στο κάτω μέρος του 406 mm (16 ίντσες) IΟι συνδυασμένες δέσμες πρέπει να συγκεντρώνονται στο κέντρο του φωτοβολταϊκού κυψελού.

2.4.2 Αποδέκτη για σύστημα μέτρησης πυκνότητας καπνού

Τα φωτοκύτταρα που εκπέμπουν απευθείας ανάλογα με το ποσοστό του φωτός που λαμβάνεται πρέπει να τοποθετούνται πάνω από την πηγή φωτός και η συνολική απόσταση από την πορεία του φωτός στην μπαταρία είναι 914 mm ± 102 mm.Τα φωτοκύτταρα πρέπει να συνδέονται με εξοπλισμό καταγραφής, ο οποίος χρησιμοποιείται για να δείξει ότι το φως που εισέρχεται στον εξαφανιζόμενο καπνό εξασθενεί λόγω ειδικών περιστάσεων και άλλων επιπτώσεων.

2.4.4 καμπύλη θέρμανσης:Υποκειται στις απαιτήσεις ελέγχου της αύξησης και της μείωσης της θερμοκρασίας και της απόκλισης της θερμοκρασίας του φούρνου.

2.4.5 Κριτήρια ελέγχου της πίεσης και της θερμοκρασίας του φούρνου: Η προθερμοποίηση πραγματοποιείται με χρήση μιας πλακέτας από χάλυβα και ενός στρώματος από μη επικαλυμμένη, ενισχυμένη με ίνες πλακέτα τσιμέντου με πάχος 6 mm x μήκος 2,44 m,αρκετά ευρύ για να τοποθετηθεί στα υποστηρίγματα του θαλάμου, όπως φαίνεταιΤο καύσιμο τροφοδοτήθηκε με μεθάνιο, το οποίο ρυθμίστηκε στην απαιτούμενη ροή χρησιμοποιώντας ένα άνοιγμα 16 mm ± 1,5 mm στον προφυλακτήρα εισόδου.Η προθέρμανση πραγματοποιήθηκε μέχρις ότου η θερμοκρασία έφθασε τους 66 °C ± 3 °C, όπως αναφέρεται από το θερμοσύνδεσμο εδάφους σε 7.09 m ± 13 mm. Η δοκιμαστική αίθουσα καύσης αφέθηκε να κρυώσει όταν η θερμοκρασία που υποδεικνύεται από το θερμοσύνδεσμο εδάφους στα 3,96 m έφτασε τους 41 °C ± 3 °C.

2.4.6 Ταχύτητα ροής αέρα: Αυτά τα επτά σημεία προσδιορίζονται διαιρώντας τη σήραγγα σε επτά ίσα τμήματα και καταγράφοντας την ταχύτητα ροής στο γεωμετρικό κέντρο κάθε τμήματος.Τα σημεία βρίσκονται σε απόσταση 7m ± 25mm από την κεντρική γραμμή του φούρνου αερίου και 152mm ± 6mm κάτω από το επίπεδο του υποστηριζόμενου οροφήςΗ ταχύτητα ροής πρέπει να είναι 1,22m/sec ± 0,025m/sec (4ft/sec ± 0,083ft/sec).

Μεταφράστηκε από το DeepL.com (ελεύθερη έκδοση)

2.4.7 Θερμοσύνδεσμο φούρνου: Ένα θερμοσύνδεσμο από κράμα νικελίου-χρωμίου 19 AWG στην πόρτα με αρθρώμα 9,5 mm ± 3 mm εκτεθειμένο στον αέρα του θαλάμου καύσης εισάγεται μέσω του δαπέδου του θαλάμου δοκιμής..Η άκρη του θερμοσύνδεσμου πρέπει να βρίσκεται 25,4 mm ± 3 mm κάτω από την επάνω επιφάνεια της ταινίας από γυαλί ινών, 7,01 m ± 13 mm από την κεντρική γραμμή του ακροβολίου του κλιβάνου,και στη μέση του πλάτους του θαλάμου καύσηςΈνα θερμοσύνδεσμο από κράμα νικελίου-χρωμίου 19 AWG τοποθετημένο 3,2 mm ± 1,5 mm κάτω από την επιφάνεια του δαπέδου του θαλάμου δοκιμής πρέπει να τοποθετείται 3,96 m ± 13 mm από την κεντρική γραμμή του ακροφύλλου του φούρνου και 7.09m ± 13mm από το ανθεκτικό τσιμέντο και στο μέσο του πλάτους του θαλάμου καύσης.

Περιβάλλον εργασίας

The fire test chamber in which the test chamber and smoke measurement system are located shall be provided with a free-flow condition of air to maintain a controlled pressure in the chamber of 0 to 12 Pa (0 to 0Η θερμοκρασία πρέπει να είναι 18,3°C έως 26,7°C (65°F έως 80°F) και η σχετική υγρασία 45% έως 60%..

εγκαταστάθηκαν κλιματισμοί και συσκευές υγρασίας και αποτρύπανσης για τον έλεγχο της θερμοκρασίας και της υγρασίας του εσωτερικού χώρου,και θερμοκρασία και υγρόμετρο παρέχονται για την παρακολούθηση του εσωτερικού περιβάλλοντος, καθώς και μετρητή ατμοσφαιρικής πίεσης για την παρακολούθηση της εσωτερικής πίεσης.

1.2 Απαιτήσεις νερού, ηλεκτρικής ενέργειας και αερίου για την εγκατάσταση εξοπλισμού

1.2.1 Απαιτήσεις ύδατος

1.2.1.1 Υποστήριξη ψύξης του φούρνου τούνελ: νερό βρύσης, 0,07mpa

1.2.2 Απαιτήσεις για το χώρο

1.2.2.1 Χώρος δαπέδου του φούρνου σήραγγας: μήκος τουλάχιστον 22 μέτρα, πλάτος τουλάχιστον 4 μέτρα, ύψος τουλάχιστον 4 μέτρα.

1.2.3 Ηλεκτρικές απαιτήσεις

1.2.3.1 Απαιτήσεις ηλεκτρικής ενέργειας1: 220V, 50Hz

1.2.3.2 Απαιτούμενη ηλεκτρική ενέργεια 2: 380V, 50Hz

UL 910: Πρότυπο UL για δοκιμές ασφάλειας για τιμές εξάπλωσης φλόγας και πυκνότητας καπνού για καλώδια ηλεκτρικής και οπτικών ινών που χρησιμοποιούνται σε χώρους μεταφοράς αέρα περιβάλλοντος

5.2 Τεχνικές παραμέτρους:

1. να πληρούν τις απαιτήσεις των προτύπων δοκιμών NFPA 262 και UL910, καθώς και τα δεδομένα και τις καμπύλες που απαιτούνται να καταγράφονται στα πρότυπα·

2. συσκευή μέτρησης πυκνότητας καπνού, απόκλιση 1%, εύρος διακυμάνσεων πλήρους κλίμακας μικρότερο του 1%, μπορεί να επιβεβαιωθεί με βαθμονόμηση μετά το φίλτρο,

3. με το κουτί εισόδου αέρα σε ανοιχτή κατάσταση, η ροή αέρα του φυγόκεντρου ανεμιστήρα μπορεί να φέρει την στατική πίεση στο τμήμα μέτρησης της στατικής πίεσης σε 37pa.

4. με το κουτί εισόδου αέρα κλειστό, η στατική πίεση αυξάνεται σε τουλάχιστον 93pa·

5. η ταχύτητα του αέρα στο πλαίσιο καύσης μπορεί να ρυθμίζεται σε 1,22 m/sec ± 0,025 m/sec· η ταχύτητα του αέρα πρέπει να καταγράφεται σε επτά σημεία,τοποθετούνται κάθε μία 7 m ± 25 mm (23 ft ± 1 in) από την κεντρική γραμμή του καυστήρα αερίου και 152 mm ± 6 mm (6 in ± 0).25 ίντσες) κάτω από το επίπεδο της επάνω φλάντζας στήριξης κάλυψης.Προσδιορίστε αυτά τα επτά σημεία διαιρώντας το πλάτος καπνού σε επτά ίσα τμήματα και καταγράφοντας την ταχύτητα του αέρα στο γεωμετρικό κέντρο κάθε τμήματος.

6. ρυθμιζόμενη παροχή αερίου 86 kW ± 2 kW (294.000 ± 7300 Btu/hr), ισχύς φωτοκύτταρου, πίεση αερίου, διαφορά πίεσης στην πλάκα του οπτικού ορόφου,και ο όγκος του χρησιμοποιούμενου αερίου καταγράφεται συνεχώς σε διαστήματα 2 δευτερολέπτων καθ' όλη τη διάρκεια της δοκιμής..

7Η καμπύλη αύξησης της θερμοκρασίας πρέπει να είναι παρόμοια με την απαιτούμενη καμπύλη του προτύπου, με απόκλιση 2% ή μικρότερη.

8. αναφορά της εξόδου της απόστασης εξάπλωσης της φλόγας σε σχέση με το διάγραμμα χρόνου κατά τη διάρκεια της περιόδου δοκιμής

9. την έκδοση αναφοράς του γραφήματος ταχύτητας αγωγού κατά τη διάρκεια της δοκιμής.

5.3 Αποδοχή τυποποιημένου υλικού:

Για την αξιολόγηση της αποδοχής του εξοπλισμού χρησιμοποιείται το τυποποιημένο καλώδιο TP149 και τα συνιστώμενα αποτελέσματά του εμφανίζονται στον παρακάτω πίνακα:
