Σύστημα Δοκιμής Φωτιάς Θαλάμου Φούρνου Σήραγγας Steiner UL910

UL910 Θάλαμος φούρνου σήραγγας Steiner



Σχεδιασμός που αναφέρεται στα παρακάτω πρότυπα



UL 910: UL Πρότυπο για δοκιμή ασφαλείας για τιμές παραγωγής φλόγας και πυκνότητας καπνού για καλώδια ηλεκτρικών και οπτικών ινών που χρησιμοποιούνται σε χώρους που μεταφέρουν περιβαλλοντικό αέρα



2.1 Περίληψη



Αυτή η τεχνική λύση βασίζεται στην ενσωμάτωση των οργάνων και της ηλεκτρικής ενέργειας και χρησιμοποιεί το προηγμένο σύστημα ελέγχου πολλαπλών λειτουργιών της Omron για να συνδυάσει την ακολουθία ανάφλεξης, την ασφάλεια καύσης, την ηλεκτρική αλληλογραφία, τον αυτόματο έλεγχο της θερμοκρασίας, τη χειροκίνητη ρύθμιση, τον συναγερμό παρακολούθησης και την απόκτηση δεδομένων / επικοινωνία σε ένα. Το σύστημα ελέγχου θερμοκρασίας και πίεσης του κλιβάνου χρησιμοποιεί το σύστημα ελέγχου που αποτελείται από το Omron Controller + Advantech + Visual Basic Software για αυτόματο έλεγχο και ηλεκτρονική παρακολούθηση. Ο ανώτερος σταθμός λειτουργίας του υπολογιστή Advantech λειτουργεί και παρακολουθεί τις απαραίτητες παραμέτρους διεργασίας του κλιβάνου. Έχει αποθήκευση δεδομένων, επιθεώρηση και εκτύπωση. , Και άλλες λειτουργίες. Ταυτόχρονα, σύμφωνα με τις απαιτήσεις των προτύπων UL910 / NFPA262, μια ειδική αίθουσα δοκιμής καύσης μπορεί να ρυθμιστεί για δοκιμή καύσης, αυτή η δοκιμαστική αίθουσα καύσης απομονώνει αποτελεσματικά την προδιαγραφή, θα πρέπει να παρέχει ελεύθερη οριζόντια φούρνο σήραγγας. Ως εκ τούτου, κατά τη διάρκεια ολόκληρης της δοκιμής, κρατήστε το δωμάτιο υπό ελεγχόμενη πίεση αέρα 0-12 PA (0-0,05 ιντσών όγκου) υψηλότερη από την πίεση του αέρα.



2.1.1 Συνθήκες σχεδιασμού

Τύπος φούρνου: Steiner Horizontal Tunnel Furnace

Κύριες διαστάσεις: Μέγεθος κλιβάνου 7620mm * 451mm * 305mm

Αριθμός καλύμματα φούρνου: Steiner Horizontal Tunnel Furnace: 1 κάλυμμα φούρνου

Θερμοκρασία εργασίας του κλιβάνου: έως 600 ℃ (θερμοκρασία καυσαερίων)

Καύσιμο: μεθάνιο με καθαρότητα τουλάχιστον 95%

Καυσίμων θερμιδικής αξίας: 3500btu / lb

Πίεση καυσίμου: 0.4-0.5MPa

Μοντέλο καυστήρα: 3/4 ιντσών u-shaped double καυστήρα

Θερμοκρασία καυσαερίων του σωλήνα καυστήρων: <250 ° C, συνήθως η θερμοκρασία καυσαερίων ελέγχεται εντός 200 ° C

Μέθοδος δοκιμής του δοκιμασμένου αντικειμένου: Οριζόντια συστατική οροφή του φούρνου

Συνθήκες σχεδιασμού 15kva, 380V/220V, 3 φάσεις. Σημειώσεις: Η τάση μπορεί να προσαρμοστεί.

2.1.2 Δομικές παράμετροι

2.1.3 N Κούρδινη Δομή: Πλάτος ανοξείδωτου από ανοξείδωτο χάλυβα SUS304 SUS304

2.1.4 N Φούρνος δομή πυθμένα: πυρίμαχο τούβλο 229mm x 114.5mm x 64mm

2.1.5 N Τύπος και ποσότητα καυστήρα: 1 3 /4-ιντσών σχήματος U Double Burner.

2.1.6 N Μέθοδος εξάτμισης καπνού: Μηχανική εξάτμιση καπνού + ανάμειξη κρύου αέρα στον πίσω τοίχο

2.1.7 Μέθοδος ανοίγματος πόρτας φούρνου: Οριζόντια συστατική φούρνος οροφής ανύψωση και μετάφραση (χτισμένος πελάτης)

2.1.8 Διάγραμμα φούρνου

2.1.4 Σκοπός:

Για δοκιμές καλωδίων και καλωδίου UL910

2.1.5 Αρχές σχεδιασμού

Υιοθετήστε τις αρχές της προηγμένης τεχνολογίας, της αξιοπιστίας, της ασφάλειας και της οικονομικής ορθολογικότητας



2.2 Δομή φούρνου



2.2.1 κέλυφος φούρνου

Η δομή χάλυβα του κλιβάνου αποτελείται από τετράγωνο σωλήνα / ορθογώνιο άκρο σωλήνα, πλάκα όρθια και φούρνου. Αφού συγκολλείται με υψηλή αντοχή, σχηματίζει ένα συμπαγές σύνολο, το οποίο μπορεί να χρησιμοποιηθεί χωρίς παραμόρφωση για μεγάλο χρονικό διάστημα.

Σώμα χαλύβδινου σώματος φούρνου: SUS304, δ = 3mm

Πλαίσιο φούρνου: Q235-A, τετράγωνος σωλήνας / ορθογώνιος σωλήνας

Εγκάρσιες ράβδους κλιβάνου: Q235-A, τετράγωνος σωλήνας/ ορθογώνιος σωλήνας

Παράθυρο: συνδυασμός γυαλιού χαλαζία και μετριασμένο γυαλί διπλής στρώσης, δ = 3mm, 70mm ± 6mm × 280mm ± 38mm



2.2.2 υλικά αντίστασης σε κλίβανο

Η τοιχοποιία του φούρνου δοκιμής αποτελείται από ανθεκτικά τούβλα, ταυτόχρονα, προκειμένου να δοθεί η αναταραχή του αέρα που απαιτείται κατά τη διάρκεια της διαδικασίας καύσης, που λαμβάνεται τοποθετώντας έξι 229 χιλιοστά μήκους x 114,5 mm πλάτους x 64 mm-ανθεκτικά σε θερμότητα που ανθεκτικά σε θερμότητα πυρίμαχα τούβλα (μακρά κάθετη γραμμή του τοίχου και 114,5 mm Long Line). Σύμφωνα με την κεντρική γραμμή του καυστήρα στην ανθεκτική κεντρική γραμμή από τούβλα, τα ανθεκτικά τούβλα κοντά στο παράθυρο (χωρίς να παρεμποδίζουν τα παράθυρα) 1,98m ± 152mm, 3,96m ± 152mm και 5,79 ± 152mm, η απόσταση μιας άλλης πλευράς είναι 1,37m ± 152mm, 2,90m ± 152mm και 4,88m ± 152mm.

Η υψηλότερη αντίσταση στη θερμοκρασία: 1427 ℃ (2600 ℉)

Πυκνότητα χύδην: 0,77 ± 0,046g/cm3

Θερμική αγωγιμότητα με μέση θερμοκρασία:

260 ℃ (500 ℉) 0.23W/m · ℃

538 ℃ (1000 ℉) 0,27 W/M · ℃

815 ℃ (1500 ℉) 0.32 W/M · ℃

1093 ℃ (1500 ℉) 0,37 W/M · ℃

2.2.3 Πόρτα κλιβάνου και πιεστικός μηχανισμός

Λειτουργία πόρτας φούρνου πάνω από το σώμα του κλιβάνου, ως συσκευή σφράγισης για το σώμα του κλιβάνου. Αποτελείται από μεταλλικούς και ανόργανους μονωτές, μονωτήρες που αποτελούνται από ανόργανους μονωτές, 51mm ± 6mm ανόργανος μονωτήρα

Η οριζόντια πόρτα του κλιβάνου συγκολλείται από τον χάλυβα, χρησιμοποιήστε την κατακόρυφη μέθοδο ανύψωσης για τη συμπαγή, για να παρατηρήσετε την κατάσταση του κλιβάνου, τα παράθυρα παρατήρησης που είναι εγκατεστημένα και στις δύο πλευρές του τοιχώματος του κλιβάνου, για να πάρετε μια αποτελεσματική σφραγίδα, μια αποτελεσματική σφραγίδα νερού ενεργεί ως σφραγίδα μεταξύ της πόρτας του φούρνου και του σώματος του φούρνου, χρησιμοποιώντας το νερό της βρύσης ως το κυκλοφορούμενο νερό δεν μπορεί να παρέχει μόνο τη θερμότητα για την ποιότητα του φούρνου, το πάτωμα, αλλά και η πηγή του κιβωτίου, αλλά και η ανάληψη της θερμότητας. Δοκιμή καύσης και προστατεύει αποτελεσματικά το σώμα του κλιβάνου.

Το εργαστήριο πρέπει να παρέχει στον γερανό για να σηκώσει το καπάκι.

Μέγιστο. Αποτελεσματική θερμοκρασία χρήσης έως 1050 ℃；

Πυκνότητα: 335 ± 5kg/m3.

Θερμική αγωγιμότητα: 0.085w/mk@400 ℃

Διάσταση 7620 ± 50mm*451 ± 5mm*305 ± 5mm

2.2.4 Θάλαμος εισόδου και είσοδος διαφράγματος

Η δομή χάλυβα του κλιβάνου αποτελείται από τετράγωνο σωλήνα / ορθογώνιο άκρο σωλήνα, πλάκα όρθια και φούρνου. Αφού συγκολλείται με υψηλή αντοχή, σχηματίζει ένα συμπαγές σύνολο, το οποίο μπορεί να χρησιμοποιηθεί χωρίς παραμόρφωση για μεγάλο χρονικό διάστημα. Το διάφραγμα της εισαγωγής αέρα ελέγχεται πνευματικά και μπορεί να ανοίξει και να κλείσει αυτόματα. Θάλαμο εισαγωγής Αυτό το στοιχείο πρέπει να έχει ορθογώνιο άνοιγμα 298,5mm ± 6mm × 464mm ± 6mm για να επιτρέψει στον αέρα να διέρχεται από το πλησιέστερο διάφραγμα στον θάλαμο δοκιμής καύσης.

Πλάκα χάλυβα φούρνου: SUS304, δ = 3mm

Πλαίσιο φούρνου: Q235-A, τετράγωνος σωλήνας / ορθογώνιος σωλήνας

Εγκάρσιες νευρώσεις φούρνου: Q235-A, τετράγωνος σωλήνας / ορθογώνιος σωλήνας

2.2.4 Σύστημα εξάτμισης καπνού και σύστημα ελέγχου πίεσης του κλιβάνου

Η εξάτμιση του σώματος του κλιβάνου υιοθετεί τη μορφή μηχανικής εξάτμισης για να εξασφαλίσει ότι η πίεση και η θερμοκρασία στον κλίβανο και το καυσαερίδες πληρούν τις τυπικές απαιτήσεις. Περιλαμβάνει τομή μετάβασης, αγωγό εξάτμισης καπνού, αυτόματη βαλβίδα πεταλούδας και σύστημα ελέγχου διαφορικής πίεσης. Τμήμα μετάβασης: ένα ορθογώνιο τμήμα ανοξείδωτου χάλυβα με μήκος 902mm ± 6mm × 686mm ± 6mm σε πλάτος × 438mm ± 6mm σε ύψος και ένα διαμέρισμα 457 mm ± 6mm, 3m, 3m, 3m, 3m, 3m, 3m ectical incliptical transients και το ορθογώνιο ελλειπτικό τμήμα. Το εξωτερικό του μεταβατικού τμήματος είναι μονωμένο με κάλυμμα κεραμικών ινών 51mm, με πυκνότητα 130kg / m3. Η πλάκα χάλυβα είναι SUS304, δ = 1,5mm. Σωλήνας εξάτμισης: 406mm ± 3mm σωλήνα εξάτμισης, που εκτείνεται από το άκρο εξάτμισης του τμήματος μετάβασης από 4,88m έως 5,49 μέτρα έως την κεντρική γραμμή του συστήματος μέτρησης καπνού, έτσι ώστε να παρέχεται μια εντελώς μικτή ροή καυσαερίων. Το άνοιγμα του σωλήνα εξάτμισης πρέπει να είναι μονωμένο με ανόργανο υλικό υψηλής θερμοκρασίας τουλάχιστον 51 mm, από την αρχή του τμήματος μετάδοσης καυσαερίων στο σύστημα ανίχνευσης καπνού. Η πλάκα χάλυβα είναι SUS304, δ = 1,5mm. Σύστημα ελέγχου διαφορικής πίεσης: Ο ανιχνευτής θα πρέπει να αποτελείται από μια στήλη από ανοξείδωτο χάλυβα με μήκος στήλης με ονομασία διπλάσια από την εξωτερική διάμετρο της στήλης, το μήκος της βρύσης του μετρητή είναι 25 ± 12mm. 25 ± 12mm και ένα κεντρικό συμπαγές διαμέρισμα. Ο αμφίδρομος ανιχνευτής συνδέεται με έναν αισθητήρα πίεσης, ο οποίος μπορεί να διαβάσει αποτελεσματικά την τιμή πίεσης στον κλίβανο.



Αποσυνδεδεμένος εξάτμιση: 406mm ID Το αποσβεστήρα ελέγχου ροής σωλήνα μονού τεμαχίου του σωλήνα είναι εγκατεστημένος στα 1,68m ± 0,15m κάτω από το σωλήνα εξάτμισης του συστήματος μέτρησης καπνού και η κεντρική γραμμή είναι στην κεντρική γραμμή.

Οι σχετικές θέσεις των συστατικών μεταβατικών καυσαερίων εξάτμισης αγωγών καυσαερίων, συστημάτων μέτρησης καπνού και αποσβεστήρων αγωγών καυσαερίων φαίνονται στο σχήμα.

Προκειμένου να διατηρηθεί ο έλεγχος της ροής του αέρα κατά τη διάρκεια ολόκληρης της διαδικασίας δοκιμής, ο αποσβεστήρα των σωλήνων εξαγωγής θα πρέπει να ελέγχεται από ένα σύστημα ανάδρασης κλειστού βρόχου που σχηματίζει αποτελεσματική επικοινωνία με το σύστημα ελέγχου διαφορικής πίεσης.

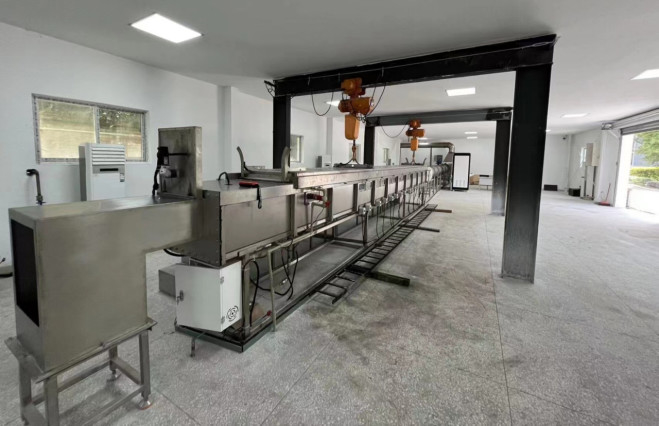

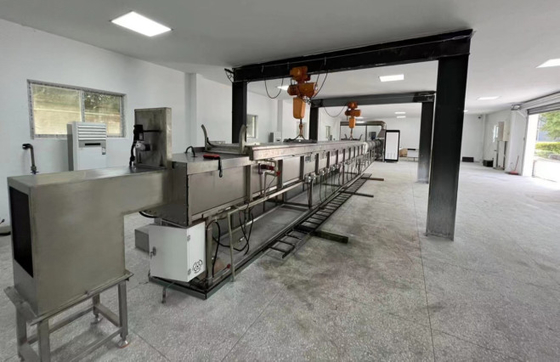

2.2.5 Σχέδιο επίδρασης: Θάλαμος φούρνου σήραγγας Steiner

2.3 Σύστημα καύσης



2.3.1 καυστήρας

Το αέριο στον καυστήρα πρέπει να παρέχεται από έναν ενιαίο αγωγό εισόδου, να διασκορπίζει το τμήμα Τ σε κάθε καυστήρα. Ο σωλήνας αγκώνα που έχει ονομαστεί για έξοδο αέρα 19mm (0,75 ιντσών), το επίπεδο του καυστήρα πρέπει να είναι παράλληλο με το δάπεδο δοκιμής. Αυτό επιτρέπει την κατεύθυνση του αερίου απευθείας μέχρι το δείγμα. Κάθε καυστήρας χρησιμοποιεί την κεντρική γραμμή 102mm ± 6mm σε κάθε πλευρά της κεντρικής γραμμής του θαλάμου δοκιμής καύσης για να συνθέτει θέσεις έτσι ώστε η φλόγα του καυστήρα να είναι ομοιόμορφα κατανεμημένη.

Χρησιμοποιήστε το ηλεκτρονικό σύστημα ανάφλεξης για να ανάψετε τη σόμπα αερίου από μεγάλη απόσταση, εγγυημένη απόδοση ασφαλείας, ανάφλεξη υψηλής τάσης, 44kV, 50mA, ελάχιστη τάση ηλεκτροδίου ανάφλεξης είναι 1,8kvp.

2.3.2 Ομάδα βαλβίδων

2.3.3.1 Σύστημα αγωγών αερίου

Το μεθάνιο με καθαρότητα τουλάχιστον 95% αποστέλλεται στον κλίβανο μέσω βαλβίδων σφαιρών, βαλβίδες μείωσης πίεσης, μετρητές πίεσης, δύο βαλβίδες ηλεκτρομαγνητικής βαλβίδας και ελεγκτές ροής μάζας.

2.3.3.2 Συστατικά αγωγών αερίου:

① Βαλβίδα μείωσης της πίεσης: Η βαλβίδα μείωσης της πίεσης της Ιαπωνίας ITO Mirai με αντιστάθμιση πίεσης εισόδου και τερματισμό μηδενικής πίεσης, σύμφωνα με την τάση του ελατηρίου. Η πίεση εξόδου της βαλβίδας ρύθμισης της πίεσης παραμένει σταθερή και δεν επηρεάζεται από τις μεταβολές της ροής αερίου. Όταν κανένα αέριο δεν ρέει μέσω της βαλβίδας μείωσης της πίεσης, η βαλβίδα ρύθμισης κλείνει αυτόματα.

② Ηλεκτρομαγνητική βαλβίδα: Ανοίξτε για να κόψετε, γρήγορο χρόνο κλεισίματος 1 δευτερόλεπτο, παίξτε μια γρήγορη απόκριση και γρήγορη αποκοπή. Μέγιστη συχνότητα εργασίας: 20 φορές / λεπτό, μέγιστη πίεση εργασίας: 360mbar.

③ Μετρητής πίεσης πίεσης: Μετρήστε την πίεση του κύριου αγωγού αερίου και ανοίξτε το δρόμο για την προσαρμογή της πίεσης του αερίου κατά τη διάρκεια της φάσης λειτουργίας, γεγονός που μπορεί να διασφαλίσει ότι η πίεση του αγωγού αερίου διατηρείται σε κανονικό επίπεδο. Εύρος πίεσης: 0 ~ 20kpa.

④ Ελεγκτής ροής μάζας: Αμερικανός ελεγκτής ροής μάζας Aalborg, 316 ανοξείδωτος χάλυβας, μέγιστη πίεση 1000pegig (70bar), ρυθμός διαρροής μικρότερη από 1 × 10-7 sml / s, βαθμονομημένη από την ακρίβεια 0 ～ ～ 90%, ψηφιακή οθόνη, η παροχή αερίου πληροί τις 5000btu (5.3mj) / κατά τη διάρκεια της αυτόματης δοκιμής ελέγχου MIN Heat Heat, το λογισμικό καταγράφει αυτόματα την ποσότητα του χρησιμοποιούμενου αερίου. Μπορεί να συνεργαστεί με το πρότυπο εξόδου του καυστήρα 5.3mJ / λεπτό και σύμφωνα με διαφορετικά πρότυπα, η ροή αερίου μπορεί να ελεγχθεί από τον μετρητή ροής μάζας, το εύρος μέτρησης είναι 0 ~ 160L / min, το οποίο μπορεί να αλλάξει την έξοδο θερμιδικής τιμής καυστήρα, η μέγιστη ενέργεια εξόδου μπορεί να φτάσει τα 100mJ / min.

⑤ Gas Filter: Italy Guilong Gas Filter, Φίλτρο βαμβάκι διαφράγματος <50um



2,4 Σύστημα μέτρησης πυκνότητας καπνού



2.4.1 ΣΥΣΤΗΜΑΤΟΣ ΠΟΛΙΤΙΣΜΟΣ ΚΑΠΙΣΜΟΣ ΣΥΣΤΗΜΑΤΟΣ ΣΥΣΤΗΜΑΤΟΣ

Μια αμερικανική σφραγισμένη λάμπα Ge 12V, ο καθαρός φακός, ο αυτόματος προβολέας τοποθετημένος στην διατομή του αγωγού εξάτμισης, η ακτίνα φωτός θα πρέπει να λάμπει προς τα πάνω κατά μήκος του κάθετου άξονα του σωλήνα εξάτμισης, η κυλινδρική δέσμη θα πρέπει να περάσει από τα ανοίγματα των 76mm ± 3mm σε διάμετρο στην κορυφή και το κάτω μέρος του σωλήνα 406 mm (16 ιντσών).

2.4.2 Συσκευή λήψης για σύστημα μέτρησης πυκνότητας καπνού

Τα φωτοκύτταρα που εξέρχονται απευθείας σύμφωνα με το ποσοστό του φωτός που λαμβάνεται θα πρέπει να τοποθετηθεί πάνω από την πηγή φωτός και η συνολική απόσταση από τη διαδρομή του φωτός στην μπαταρία είναι 914mm ± 102mm. Τα φωτοκύτταρα θα πρέπει να συνδέονται με τον εξοπλισμό εγγραφής, ο οποίος χρησιμοποιείται για να δείξει ότι το περιστατικό του εξαφανισμένου καπνού εξασθενεί λόγω ειδικών περιστάσεων και άλλων επιπτώσεων.

2.4.4 Καμπύλη θέρμανσης: ικανοποιήστε τις απαιτήσεις της αύξησης και της πτώσης του ελέγχου της θερμοκρασίας και της απόκλισης της θερμοκρασίας του κλιβάνου.

2.4.5 Κριτήρια ελέγχου πίεσης και θερμοκρασίας του κλιβάνου: Η προθέρμανση διεξάγεται χρησιμοποιώντας μια πλάκα χάλυβα και ένα στρώμα μη επικαλυμμένης, ενισχυμένης από ίνες τσιμέντου με μήκος πάχους 6 mm x 2,44 m, αρκετά ευρύ για να τοποθετηθεί στα στηρίγματα του θαλάμου όπως φαίνεται, με αφαιρούμενη οροφή στη θέση του. Το καύσιμο τροφοδοτήθηκε με μεθάνιο, προσαρμοσμένο στον απαιτούμενο ρυθμό ροής χρησιμοποιώντας ένα άνοιγμα 16mm ± 1,5mm στο διάφραγμα εισόδου. Η προθέρμανση διεξήχθη μέχρι η θερμοκρασία να φτάσει στους 66 ° C ± 3 ° C όπως υποδεικνύεται από το θερμοστοιχείο δαπέδου στα 7,09 m ± 13 mm. Ο θάλαμος δοκιμής καύσης αφέθηκε να κρυώσει όταν η θερμοκρασία που υποδεικνύεται από το θερμοστοιχείο δαπέδου στα 3,96 Μ έφτασε στους 41 ° C ± 3 ° C.

2.4.6 ταχύτητα ροής αέρα: Αυτά τα επτά σημεία καθορίζονται διαιρώντας τη σήραγγα σε επτά ίσα τμήματα και καταγράφοντας την ταχύτητα ροής στο γεωμετρικό κέντρο κάθε τμήματος. Τα σημεία βρίσκονται στα 7m ± 25mm από την κεντρική γραμμή του φούρνου αερίου και 152mm ± 6mm κάτω από το επίπεδο της στήριξης οροφής. Θα πρέπει να ληφθεί ταχύτητα ροής 1,22m/sec ± 0,025m/sec (4ft/sec ± 0,083ft/sec).

Μεταφράστηκε με deepl.com (δωρεάν έκδοση)

2.4.7 Θερμοκύκλωμα του φούρνου: Θερμοκλέος κράματος 19 AWG Nickel-Chromium στην πόρτα με μια άρθρωση 9,5 mm ± 3mm που εκτίθεται στον αέρα του θαλάμου καύσης πρέπει να εισάγεται μέσω του δαπέδου του θάλαμου δοκιμής. Η άκρη του θερμοστοιχείου πρέπει να είναι 25,4 mm ± 3mm κάτω από την επάνω επιφάνεια της ταινίας από υαλοβάμβακα, 7,01m ± 13mm από την κεντρική γραμμή του ακροφυσίου του κλιβάνου και στη μέση του πλάτους του θαλάμου καύσης. Ένα 19 AWG Nickel-chromium κράμα θερμοστοιχείο που ενσωματώνεται 3,2mm ± 1,5mm κάτω από την επιφάνεια του δαπέδου του θαλάμου δοκιμής πρέπει να τοποθετείται 3,96m ± 13mm από την κεντρική γραμμή του ακροφυσίου του κλιβάνου και 7,09m ± 13mm από το ανθεκτικό τσιμέντο και στη μέση του πλάτους του θαλάμου καύσης.

Εργασία περιβάλλοντος

Ο θάλαμος δοκιμής πυρκαγιάς στον οποίο βρίσκονται το θάλαμο δοκιμής και το σύστημα μέτρησης καπνού πρέπει να διαθέτουν μια κατάσταση ελεύθερης ροής του αέρα για να διατηρηθεί μια ελεγχόμενη πίεση στον θάλαμο 0 έως 12 PA (0 έως 0,05 ίντσες της στήλης νερού) πάνω από την πίεση του περιβάλλοντος για ολόκληρη τη διάρκεια κάθε δοκιμής. Η θερμοκρασία πρέπει να είναι 18,3 ° C έως 26,7 ° C (65 ° F έως 80 ° F) και η σχετική υγρασία πρέπει να είναι 45% έως 60%.



Οι συσκευές κλιματισμού και υγρασίας και αφθονοποίησης εγκαθίστανται για τον έλεγχο της εσωτερικής θερμοκρασίας και της υγρασίας, καθώς και η θερμοκρασία και το υγρόμετρο παρέχονται για την παρακολούθηση του εσωτερικού περιβάλλοντος, καθώς και τον μετρητή ατμοσφαιρικής πίεσης για την παρακολούθηση της εσωτερικής πίεσης.



1.2 Απαιτήσεις νερού, ηλεκτρικής ενέργειας και φυσικού αερίου για την εγκατάσταση εξοπλισμού



1.2.1 Απαιτήσεις νερού

1.2.1.1 σήραγγα σήραγγας ψύξη: νερό βρύσης, 0.07MPA

1.2.2 Απαιτήσεις τοποθεσίας

1.2.2.1 Χώρος δαπέδου του κλιβάνου σήραγγας: Μήκος τουλάχιστον 22 μέτρων, πλάτος τουλάχιστον 4 μέτρων, ύψος όχι μικρότερο από 4 μέτρα.

1.2.3 Ηλεκτρικές απαιτήσεις

1.2.3.1 Απαιτήσεις ηλεκτρικής ενέργειας1: 220V, 50Hz

1.2.3.2 Απαίτηση ηλεκτρικής ενέργειας 2: 380V, 50Hz

UL 910: UL Πρότυπο για δοκιμή ασφαλείας για τιμές παραγωγής φλόγας και πυκνότητας καπνού για καλώδια ηλεκτρικών και οπτικών ινών που χρησιμοποιούνται σε χώρους που μεταφέρουν περιβαλλοντικό αέρα



5.2 Τεχνικές παράμετροι:



1. Γνωρίστε τις απαιτήσεις των προτύπων δοκιμών NFPA 262 και UL910, καθώς και τα δεδομένα και τις καμπύλες που απαιτούνται να καταγραφούν στα πρότυπα.

2. Η συσκευή μέτρησης πυκνότητας καπνού, απόκλιση 1%, εύρος διακύμανσης πλήρους κλίμακας μικρότερη από 1%, μπορεί να επιβεβαιωθεί με βαθμονόμηση μετά το φίλτρο.

3. Με το κιβώτιο εισόδου αέρα στην ανοικτή κατάσταση, η ροή αέρα του φυγοκεντρικού ανεμιστήρα μπορεί να κάνει τη στατική πίεση στο τμήμα μέτρησης στατικής πίεσης να φτάσει στο 37PA.

4 με το κιβώτιο εισόδου αέρα κλειστό, η στατική πίεση αυξάνεται σε τουλάχιστον 93pa.

5. Η ταχύτητα αέρα στο πλαίσιο καύσης μπορεί να ρυθμιστεί σε 1,22 m/sec ± 0,025 m/sec. Η ταχύτητα του αέρα πρέπει να καταγράφεται σε επτά σημεία, το καθένα που βρίσκεται 7 m ± 25 mm (23 ft ± 1 in) από την κεντρική γραμμή του καυστήρα αερίου και 152 mm ± 6 mm (6 σε ± 0,25 in) κάτω από το επίπεδο της φλάντζας στήριξης καλύμματος. Προσδιορίστε αυτά τα επτά σημεία διαιρώντας το πλάτος των καπναγωγών σε επτά ίσα τμήματα και καταγράφοντας την ταχύτητα του αέρα στο γεωμετρικό κέντρο κάθε τμήματος.

6. Ρυθμιζόμενη παροχή αερίου 86 kW ± 2 kW (294.000 ± 7300 BTU/ώρα). Η έξοδος φωτοκύτταρου, η πίεση του αερίου, η διαφορά πίεσης κατά μήκος της πλάκας στομίου και ο όγκος του χρησιμοποιούμενου αερίου καταγράφεται συνεχώς σε διαστήματα 2 δευτερολέπτων καθ 'όλη τη διάρκεια της δοκιμής.

7. Η καμπύλη αύξησης της θερμοκρασίας πρέπει να είναι παρόμοια με την απαιτούμενη καμπύλη στο πρότυπο, με απόκλιση 2% ή λιγότερο.

8. Έκθεση αναφοράς της απόστασης διάδοσης φλόγας έναντι του χρονικού γραφήματος κατά τη διάρκεια της περιόδου δοκιμής

9. Η έξοδος αναφοράς του γραφήματος ταχύτητας αγωγού κατά τη διάρκεια της δοκιμής.

5.3 Αποδοχή τυπικού υλικού:

Το τυποποιημένο καλώδιο TP149 χρησιμοποιείται για την αξιολόγηση αποδοχής του εξοπλισμού και τα συνιστώμενα αποτελέσματα εμφανίζονται στον παρακάτω πίνακα:
