Μηχανή Δοκιμής Υποβραχιονίων Καρέκλας BIFMA X5.1 με Έλεγχο PLC Ύψος Υποβραχιονίου 650-780mm και Εγγύηση 18 Μηνών

Αυτός ο δοκιμαστικός μηχανισμός εκτελεί οριζόντιες στατικές δοκιμές και δοκιμές αντοχής υποβραχιονίων, καθώς και κάθετες στατικές δοκιμές και δοκιμές αντοχής υποβραχιονίων, σύμφωνα με τα πρότυπα BIFMA X5.1 και BIFMA X5.4.

GB/T 10357.3-2013 4.6 & 4.9; ANSI/BIFMA X5.1-2017 10.4, 12, 12, 20; EN1728-2012; EN 581; ISO 7173-1989

• Ο ελεγκτής υιοθετεί λογισμικό δοκιμών που αναπτύχθηκε ανεξάρτητα από την εταιρεία, το οποίο μπορεί να πραγματοποιήσει αυτόματη απενεργοποίηση σε προκαθορισμένο αριθμό δοκιμών
• Με λειτουργία προστασίας έκτακτης ανάγκης, απλή λειτουργία, αξιόπιστη και σταθερή λειτουργία
• Με λειτουργία μνήμης διακοπής/τροφοδοσίας, λειτουργία προστασίας από βραχυκύκλωμα του εξοπλισμού και άλλες σχεδιαστικές λύσεις, για να διασφαλιστεί η ασφάλεια των χρηστών

Εφαρμογές

• Κατασκευαστές επίπλων γραφείου – Δοκιμές ποιοτικού ελέγχου και ανάπτυξης προϊόντων για υποβραχιόνια καρέκλας

• Εργαστήρια δοκιμών και πιστοποίησης – Επαλήθευση συμμόρφωσης τρίτων με τα πρότυπα BIFMA και άλλα

• Εγκαταστάσεις έρευνας και ανάπτυξης – Επικύρωση σχεδιασμού προϊόντων και αξιολόγηση απόδοσης υλικών

• Ομάδες προμηθειών και διασφάλισης ποιότητας – Επαλήθευση προϊόντων προμηθευτών και επιθεώρηση εισερχομένων

• Εκπαιδευτικά και κατάρτισης ιδρύματα – Διδασκαλία και επίδειξη μεθοδολογιών δοκιμών επίπλων

Συχνές Ερωτήσεις

Ε1: Για τι χρησιμοποιείται αυτός ο εξοπλισμός;

Αυτό το μηχάνημα δοκιμάζει υποβραχιόνια καρεκλών γραφείου για αντοχή και ανθεκτικότητα σύμφωνα με τα πρότυπα BIFMA X5.1. Εκτελεί κάθετες/οριζόντιες στατικές δοκιμές φορτίου και κυκλικές δοκιμές αντοχής για την επαλήθευση της αξιοπιστίας του προϊόντος και της συμμόρφωσης με τις πιστοποιήσεις.

Ε2: Με ποια πρότυπα συμμορφώνεται;

Συμμορφώνεται με τα ANSI/BIFMA X5.1-2017 (Άρθρα 10.4, 12, 13, 20), GB/T 10357.3-2013, EN 1728-2012, EN 581 και ISO 7173-1989.

Ε3: Πώς λειτουργεί ο δοκιμαστικός μηχανισμός;

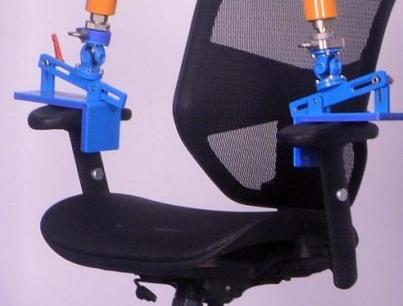

Ο μηχανισμός χρησιμοποιεί πνευματικούς κυλίνδρους ελεγχόμενους από σερβοαναλογική βαλβίδα για την εφαρμογή ακριβών φορτίων στα υποβραχιόνια. Η οθόνη αφής PLC σας επιτρέπει να ορίζετε παραμέτρους δοκιμής, να παρακολουθείτε την πρόοδο και να σταματάτε αυτόματα σε προκαθορισμένους αριθμούς κύκλων.

Ε4: Τι ύψη υποβραχιονίων μπορούν να δοκιμαστούν;

Το ρυθμιζόμενο εξάρτημα φιλοξενεί ύψη υποβραχιονίων από 550 mm έως 950 mm, καλύπτοντας τις περισσότερες τυπικές διαμορφώσεις καρεκλών γραφείου.

Ε5: Πόσους κύκλους δοκιμής μπορεί να εκτελέσει;

Μπορείτε να ορίσετε κύκλους δοκιμής από 1 έως 999.999. Ο μηχανισμός απενεργοποιείται αυτόματα όταν φτάσει ο προκαθορισμένος αριθμός.

Ε6: Τι τροφοδοσία ρεύματος και αέρα απαιτούνται;

Απαιτεί τροφοδοτικό 1∮ AC 220V και πηγή αέρα τουλάχιστον 0,5 MPa.

Δοκιμή Λειτουργικού Φορτίου/Δοκιμή Φορτίου Επαλήθευσης: Μια δύναμη 334 N (75 lbf.) θα εφαρμοστεί μία φορά σε κάθε μπροστινό πόδι ξεχωριστά για ένα (1) λεπτό. Αφαιρέστε τη δύναμη.

Δοκιμή Φορτίου Επαλήθευσης: Παρόμοια με τη δοκιμή λειτουργικού φορτίου, αλλά η δύναμη είναι 503 N (113 lbf)

Λειτουργικό Φορτίο: Μια δύναμη 750 N (169 lbf.) θα εφαρμοστεί για ένα (1) λεπτό. Αφαιρέστε τη δύναμη.

Φορτίο Επαλήθευσης: Μια δύναμη 1125 N (253 lbf.) θα εφαρμοστεί για ένα (1) λεπτό. Αφαιρέστε τη δύναμη.

Λειτουργικό Φορτίο: Μια δύναμη 445 N (100 lbf.) θα εφαρμοστεί για ένα (1) λεπτό προς τα έξω. Αφαιρέστε τη δύναμη.

Φορτίο Επαλήθευσης: Μια δύναμη 667 N (150 lbf.) θα εφαρμοστεί για ένα (1) λεπτό προς τα έξω. Αφαιρέστε τη δύναμη.

Διαδικασία Δοκιμής: Εφαρμόστε ταυτόχρονα μια δύναμη 400 N (90 lbf.) σε κάθε βραχίονα αρχικά σε γωνία 10 μοιρών ± 1 μοίρα, όπως φαίνεται στο Σχήμα 20b. Η συσκευή φόρτισης του βραχίονα πρέπει να ακολουθεί τον βραχίονα (επιτρέποντας κίνηση εμπρός-πίσω, πλάγια και περιστροφική) καθώς αυτός παραμορφώνεται ή περιστρέφεται. Εάν χρησιμοποιείται συσκευή δοκιμής παρόμοια με αυτή που φαίνεται στο Σχήμα 20b, η απόσταση εφαρμογής του φορτίου πρέπει αρχικά να είναι το μήκος που καθορίζεται στο σχήμα. Άλλες μέθοδοι εφαρμογής του φορτίου είναι αποδεκτές εάν οι εφαρμογές δύναμης και γωνίας είναι ισοδύναμες. Η δύναμη θα εφαρμόζεται και θα αφαιρείται για 60.000 κύκλους με ρυθμό μεταξύ 10 και 30 κύκλων ανά λεπτό.
