Ονομασία μάρκας: SKYLINE
Αριθμός μοντέλου: SL-7601S
Μούβ: 1 Σετ
Όροι πληρωμής: T/T (50% κατάθεση, 50% πριν από την αποστολή), L/C
Ικανότητα προμήθειας: 10 ΣΕΤ ΤΟ ΜΗΝΑ
Λεπτομερείς Πληροφορίες
Τόπος καταγωγής:
Dongguan, Guangdong, Κίνα
Πιστοποίηση:
UL1685-2018, ISO 9001
Ladder Top Steel Plate:
610 x 610 x 3,2 χλστ
Πηγή ανάφλεξης:
Καυστήρας κορδέλας προπανίου 341 x 30 mm, 242 οπές
Ισχύον πρότυπο:
UL 1685-2018
Διάταξη οπών καυστήρα:
242 οπές 1,35 mm σε 3 κλιμακωτές σειρές (81/80/81)
Μετρητής ροής προπανίου:
Ροόμετρο μάζας 230 mm3/s
Μετρητής ροής αέρα:
Μετρητής μάζας 1330 mm3/s
Εσωτερικό μέγεθος θαλάμου (HxLxW):
3353 x 2438 x 2438 χλστ
Οπτικό μήκος πορειών:
910 mm
Δομή του θαλάμου:
Πλάκα από ανοξείδωτο χάλυβα με θερμομονωτική στρώση, μαύρο βαμμένο εσωτερικό
Πηγή φωτός:
Λαμπτήρας αλογόνου χαλαζία PHILIPS, 100 W, 12 V DC, 2000-3000 lm
Ανιχνευτής φωτός:
Φωτοκύτταρο πυριτίου
Πύργος συλλογής καπνού:
Κύβος 914 mm σε κωνική κορυφή με κλίση 40 μοιρών
Αγωγός εξάτμισης:
SUS304, 405 mm ID x 5500 mm μήκος
Αγωγός εξάτμισης:
SUS304, 405 mm ID x 5500 mm μήκος
Σκάλα δοκιμής:
SUS304, 305 x 76 x 2400 mm, απόσταση σκαλοπατιών 25 mm
Ροή όγκου εξάτμισης:
0,65 +/- 0,5 m3/s
Ροή όγκου εξάτμισης:
0,65 +/- 0,5 m3/s
Αμφίδρομος ανιχνευτής:
0-200 Pa, ακρίβεια +/-1 Pa
Αμφίδρομος ανιχνευτής:
0-200 Pa, ακρίβεια +/-1 Pa
Αισθητήρας θερμοκρασίας:
Θερμοστοιχείο με επένδυση τύπου K, σύρμα 1,5 mm (GB/T 16839.1-1997)
Σύστημα Ελέγχου:
Λογισμικό NI LabVIEW + κάρτα απόκτησης δεδομένων Advantech
Τροφοδοτικό:
220 V / 380 V, 50 Hz
Συσκευασία λεπτομέρειες:
Τυπική ξύλινη θήκη εξαγωγής με περιτύλιγμα μεμβράνης και buffer υλικό
Δυνατότητα προσφοράς:
10 ΣΕΤ ΤΟ ΜΗΝΑ
Επισημαίνω:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

Περιγραφή προϊόντος

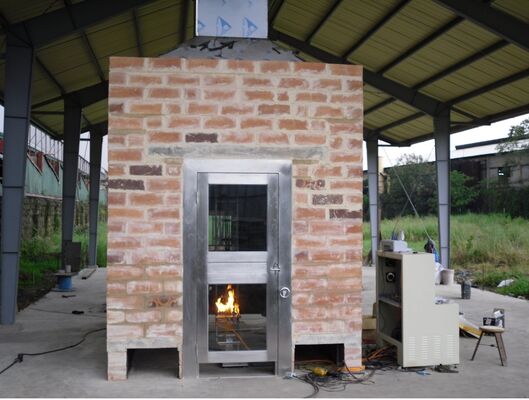

UL1685 Εξοπλισμός δοκιμής εξάπλωσης φωτιάς σε κατακόρυφο δοχείο και απελευθέρωσης καπνού για ηλεκτρικά καλώδια οπτικών ινών SL-7601S
ΗSL-7601Sείναι ένα πλήρες σύστημα δοκιμής πυρκαγιάς που αξιολογεί την αντίστοιχη ανάλυση της κατακόρυφης εξάπλωσης φλόγας και της αποδέσμευσης καπνού από ηλεκτρικά καλώδια και καλώδια οπτικών ινών σύμφωνα με:Ονομαστική ονομασία∆ Πρότυπο για την δοκιμή διάδοσης πυρκαγιάς και έκθεσης καπνού σε κατακόρυφο δοχείο για ηλεκτρικά καλώδια και καλώδια οπτικών ινών.
Πεδίο εφαρμογής
  • Καθορίζει την κατακόρυφη εξάπλωση φλόγας και την απελευθέρωση καπνού από καλώδια και καλώδια οπτικών ινών σύμφωνα με το πρότυπο καύσης FT4
  • Μέθοδος δοκιμής: τα καλώδια συνδέονται κατακόρυφα σε μια σκάλα και ανάβονται· το ύψος καύσης και η παραγωγή καπνού ελέγχονται μετά τη δοκιμή
Βασικές τεχνικές παραμέτρους
Μέγεθος εσωτερικού θαλάμου (H x L x W)3353 x 2438 x 2438 mm
Δομή του θαλάμουΠλάκα από ανοξείδωτο χάλυβα με θερμομονωτικό στρώμα, εσωτερικά βαμμένα μαύρα
Πύργος συλλογής καπνούΚουβικός πύργος 914 mm, κωνική κορυφή 40°
Δοκιμαστική σκάλα (πακέτο)SUS304 σκάλα 305 (W) x 76 (D) x 2400 (H) mm, διαφορά βήματος 25 mm, επάνω πλάκα από χάλυβα 610 x 610 x 3,2 mm
Πηγή ανάφλεξηςΚαυστήρας ταινίας προπανίου, πάγκος ανοξείδωτου χάλυβα 341 x 30 mm, 242 τρύπες 1,35 mm σε 3 διασταυρωμένες σειρές (81/80/81)
Μετρητής ροής προπανίου / αέραΜετρητές ροής μάζας, προπάνιο 230 mm3/s, αέρα 1330 mm3/s
Οπτικό σύστημαΠηγή φωτός χαλογόνου κβάρτζου (100 W, 12 V συνεχούς ρεύματος, 2000-3000 lm) και φωτοκύτταρο πυριτίου, οπτική διαδρομή 910 mm· διαπερατότητα φωτός 0%-100%
Αγωγός εξάτμισηςSUS304, 405 mm ID x 5500 mm, ευθεία διατομή 3600 mm
Η ροή όγκου των καυσαερίων00,65 ± 0,5 m3/s
Δυομετρικός ανιχνευτήςΠεριοχή 0-200 Pa, ακρίβεια ±1 Pa
Αισθητήρας θερμοκρασίαςΘερμοσύνδεσμος τύπου Κ με περίβλημα, διάμετρος καλωδίου 1,5 mm (GB/T 16839.1-1997)
Έλεγχος και απόκτηση δεδομένωνNI LabVIEW λογισμικό και κάρτα λήψης δεδομένων Advantech, καμπύλες σε πραγματικό χρόνο, αυτόματη καταγραφή και εκτύπωση εκθέσεων
Ηλεκτρική τροφοδοσία220 V / 380 V, 50 Hz
Σύνθεση συστήματος
Θάλαμος δοκιμής, πύργος συλλογής καπνού, σωλήνας εξάτμισης, πηγή ανάφλεξης, σκάλα δοκιμής, οπτικό σύστημα μέτρησης και μονάδα λήψης και επεξεργασίας δεδομένων.
