Ονομασία μάρκας: SKYLINE
Αριθμός μοντέλου: SL-1666
Μούβ: 1 Σετ
Όροι πληρωμής: T/T (50% κατάθεση, 50% πριν από την αποστολή), L/C
Ικανότητα προμήθειας: 20 σετ το μήνα
Λεπτομερείς Πληροφορίες
Τόπος καταγωγής:
Dongguan, Guangdong, Κίνα
Πιστοποίηση:
UL1666, ISO 9001
Ισχύον πρότυπο:
UL 1666
Στρώματα θαλάμου:
3 στρώσεις, εσωτερικά 1,22 x 2,44 μ
Ύψεις στρωμάτων:
Κάτω 1,22 μ., πρώτο 3,66 μ., δεύτερο 2,24 μ
Υλικό θαλάμου:
Τοίχοι από τούβλα πάχους 203 mm, ενδιάμεσο δάπεδο από σκυρόδεμα 127-203 mm
Ενδιάμεσο άνοιγμα:
305 x 610 mm, 203 mm από πίσω τοίχο, 102 mm από πλευρικό τοίχωμα
Πόρτες πρόσβασης:
Στην πρώτη και δεύτερη στρώση
Εσωτερικό φωτισμό:
Αντιεκρηκτικοί λαμπτήρες υψηλής θερμοκρασίας
Μέτρηση θερμοκρασίας:
Θερμοστοιχείο US OMEGA τύπου K, 28 AWG, έως 700 C, ακρίβεια 0,1 C
φυγοκεντρικός ανεμιστήρας:
1,5 KW
Έλεγχος ταχύτητας ανεμιστήρων:
Μετατροπέας συχνότητας Taiwan Taian
μέτρηση ροής αέρα:
Μετρητής ροής αμφίδρομης κατεύθυνσης με θερμοστοιχείο και αισθητήρα μικροδιαφορικής πίεσης
Καυστήρας:
Χαλύβδινη κεφαλή καυστήρα 1/2 ιντσών, πλάκα εξάπλωσης φλόγας 6,4 mm (κατεργασμένη με CNC)
Ενεργοποίηση:
Αναφλεκτήρας νιτριδίου πυριτίου, 24 V, θερμαίνεται στους 800-1000 C σε δευτερόλεπτα
Τρένο φυσικού αερίου:
Μειωτήρας Japan Ito Mirai, ηλεκτρομαγνητική βαλβίδα Yataike, φίλτρο Guilong Ιταλίας, ελεγκτής ροής μ
ελεγκτής μαζικής ροής:
US ALICAT, 0-3,5 g/s, +/-0,8%, έξοδος 0-5 V
Απόκτηση δεδομένων:
Advantech ADAM-4520/4117/4118, OMRON CP1H-XA40DR-A + CP1W-TS004
Αποδέσμευση θερμότητας καυστήρα:
154,5 kW, δοκιμή 30 λεπτών
αστική κατασκευή:
Υποδομή που παρέχεται από τον πελάτη
Συσκευασία λεπτομέρειες:
Τυπική ξύλινη θήκη εξαγωγής με περιτύλιγμα μεμβράνης και buffer υλικό
Δυνατότητα προσφοράς:
20 σετ το μήνα
Επισημαίνω:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

Περιγραφή προϊόντος

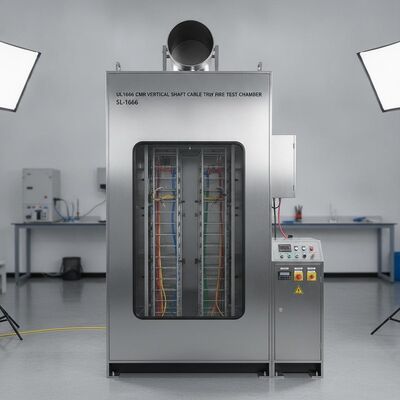

Θάλαμος Δοκιμής Πυρκαγιάς Καλωδίων Κάθετου Άξονα UL1666 CMR για Πιστοποίηση Επιβραδυντικού Φλόγας Καλωδίων
Ο SL-1666 θάλαμος δοκιμής καλωδίων CMR αναπαράγει τις συνθήκες καύσης πολλαπλών καλωδίων εγκατεστημένων κάθετα σε αεριζόμενο άξονα και αξιολογεί την απόδοσή τους ως επιβραδυντικά φλόγας σύμφωνα με το UL 1666. Τα επιτυχή αποτελέσματα βαθμολογούνται ως βαθμός CMR.
Πολλά δείγματα τοποθετούνται σε κάθετο άξονα και εφαρμόζεται καυστήρας με θερμική απόδοση 154.5 kW για 30 λεπτά. Το κριτήριο επιτυχίας: η φλόγα δεν πρέπει να διαδίδεται στο ανώτερο τμήμα του δωματίου ύψους 12 ποδιών και η θερμοκρασία δεν πρέπει να υπερβαίνει τους 454.4°C. Η πυκνότητα του καπνού δεν περιλαμβάνεται σε αυτή τη δοκιμή.
Θάλαμος Καύσης
Δομή Θαλάμου 3 επίπεδα, εσωτερικό 1.22 x 2.44 m; κάτω επίπεδο ύψους τουλάχιστον 1.22 m, πρώτο επίπεδο ύψους 3.66 m, δεύτερο επίπεδο ύψους 2.24 m. Κάθε επίπεδο έχει ανοίγματα 305 x 610 mm.
Υλικά Κατασκευής Τοίχοι κατασκευασμένοι από τούβλα πάχους 203 mm, ενδιάμεσο δάπεδο από χυτό σκυρόδεμα πάχους 127-203 mm.
Ενδιάμεσο Άνοιγμα 305 x 610 mm, 203 mm από τον πίσω τοίχο και 102 mm από τον πλευρικό τοίχο.
Άνω Άνοιγμα Εξαεριστήρας στην κορυφή για την απελευθέρωση καπνού κατά τη διάρκεια της δοκιμής.
Πρόσβαση & Φωτισμός Πόρτες πρόσβασης στα πρώτο και δεύτερο επίπεδο για την τοποθέτηση δειγμάτων και θερμοζευγών. Εσωτερικός αντιεκρηκτικός φωτισμός υψηλής θερμοκρασίας.
Μέτρηση Θερμοκρασίας Θερμοζεύγος τύπου Κ US OMEGA, 28 AWG, ονομαστικής αντοχής έως 700°C, ακρίβεια 0.1°C, παρακολουθείται μέσω λογισμικού.
Σημείωση: πολιτικές κατασκευές / υποδομές παρέχονται από τον πελάτη.
Σύστημα Παροχής Αέρα
  • Φυγοκεντρικός ανεμιστήρας 1.5 kW που παρέχει τον απαιτούμενο από το πρότυπο όγκο αέρα δοκιμής
  • Αντιστροφέας συχνότητας Taiwan Taian για ρύθμιση της ταχύτητας του ανεμιστήρα και έλεγχο του όγκου αέρα του θαλάμου
  • Αμφίδρομο μετρητής ροής με θερμοζεύγος και μικρο-αισθητήρα διαφορικής πίεσης για τη μέτρηση και εμφάνιση της εισερχόμενης ροής αέρα
Πηγή Ανάφλεξης
  • Καυστήρας: κεφαλή καυστήρα από χάλυβα 1/2 ίντσας με πλάκα διάδοσης φλόγας από χάλυβα 6.4 mm, κατεργασμένη με CNC στις διαστάσεις του προτύπου
  • Ανάφλεξη: αναφλεκτήρας από νιτρίδιο του πυριτίου, 24 V, θερμαίνεται στους 800-1000°C εντός δεκάδων δευτερολέπτων. Ελεγχόμενος από λογισμικό
Σύστημα Παροχής Αερίου
  • Η γραμμή αερίου περιλαμβάνει ρυθμιστή πίεσης Japan Ito Mirai, ηλεκτροβαλβίδα Taiwan Yataike, βαλβίδα αντεπιστροφής αερίου, φίλτρο αερίου Italy Guilong, διαχωριστή νερού-λαδιού Taiwan Yataike και ελεγκτή μαζικής ροής αερίου US ALICAT, τοποθετημένο σε μεταλλικό ερμάριο ελέγχου πλέγματος
  • Ελεγκτής μαζικής ροής: US ALICAT, εύρος 0-3.5 g/s, ακρίβεια ±0.8%, έξοδος 0-5 V, ρυθμιζόμενος από λογισμικό
  • Ο χρόνος καύσης και άλλες παράμετροι ρυθμίζονται μέσω του λογισμικού
Σύστημα Απόκτησης Δεδομένων Υπολογιστή
Πίνακες απόκτησης Taiwan Advantech: ADAM-4520, ADAM-4117, ADAM-4118 x2, με ελεγκτή OMRON CP1H-XA40DR-A και μονάδα θερμοκρασίας CP1W-TS004. Οπτικοποίηση: εμφανίζει 8 θερμοζεύγη στο δεύτερο επίπεδο και 1 στο πρώτο επίπεδο, κρίνει αυτόματα εάν η θερμοκρασία του θαλάμου πληροί την απαίτηση πριν τη δοκιμή και εμφανίζει την ταχύτητα αέρα και την ταχύτητα εξαερισμού.
